燃煤电厂脱硫废水综合除氟方法

发布时间:2017-12-16 15:55:07  中国污水处理工程网

  申请日2017.06.16

  公开(公告)日2017.09.19

  IPC分类号C02F9/06; C02F103/18; C02F101/14; C02F101/36

  摘要

  燃煤电厂脱硫废水综合除氟方法,将超临界电混凝、化混斜板沉降和活性氧化铝除氟吸附三种技术相互协调支持统合为一体,克服现有技术缺陷,废水处理过程中得到的含氟污泥沉降性好,脱水性能好且污泥量大大减少,实现了含氟污泥减量化。利用电解槽进行废水电絮凝原理基础上,融合高频脉冲技术,使设备在处理废水的过程中同时具有电凝聚、电气浮以及电化学氧化还原等多重降解作用,大大提高了污染物的去除率,同时减少浓度极化和预防电极钝化问题,显著延长电极寿命并提高电流传导效率。处理过程简便高效,操作自动化程度高。系统运行稳定可靠,能耗低,运行费用低,并大大缩短了处理时间,环保性能好,保证出水达到排放标准,并且可以节省大量药剂。

  摘要附图



  CN107176726A[中文]

  权利要求书

  1.燃煤电厂脱硫废水综合除氟方法,脱硫废水经中继池和缓行槽后依次进入慢混槽和沉淀槽,其中在中继池和缓行槽中添加漂白水,在慢混槽中添加PAC和Polymer,由沉淀槽排除沉淀污泥进入挤压机处理;其特征在于,沉淀槽分流处理液引入中间池,然后引入超临界电混凝设备,然后进入化混斜板沉降设备先后经过加NaOH快混和加polymer慢混调pH9~10,沉降污泥打入挤压机,化混斜板沉降设备分流处理液加HCL调pH6~9后引入活性氧化铝设备在经过活性氧化铝除氟剂滤沉后引入放流池后外排。

  2.如权利要求1所述的燃煤电厂脱硫废水综合除氟方法,其特征在于,生产方法包括如下步骤:

  1)初沉淀:脱硫废水中加入漂白水至NH3-N浓度为20mg/L以下,然后加入PAC和polymer,使脱硫废水初沉淀,去除脱硫废水中的悬浮固体及部分氟离子,此步出水pH约为6~8;

  2)超临界电混凝:脱硫废水初沉淀后上清液进入超临界电混凝设备,基于电化学处理技术原理,电极电解产生铝的氢氧化物,与氟离子反应产生沉淀物,从而去除脱硫废水中的氟离子,出水pH为5~7;

  3)化混斜板沉降:向经过超临界电混凝技术处理后的脱硫废水中加入一定量NaOH溶液,调节pH在9~10,然后加入高分子絮凝剂使得絮凝物沉降。

  4)活性氧化铝除氟剂吸附:脱硫废水经化混斜板沉降后,上清液进活性氧化铝设备吸附,可将废水中氟离子降至5ppm以下,保证脱硫废水达标排放。

  3.如权利要求1所述的燃煤电厂脱硫废水综合除氟方法,其特征在于,超临界电混凝设备采用铝质圆棒作为反应电极,正极与负极自动换极,电流采用过载保护机制,电流限值为100A;超临界电混凝设备的超临界电混凝包括三个连续的阶段:1)阳极产生电子形成微絮凝剂,即铁或铝的氢氧化物;2)水中悬浮的颗粒、胶体污染物在絮凝剂的作用下失去稳定性,破坏污染物表面稳定度;3)污染物颗粒和微絮凝剂之间相互碰撞,吸附、中和或凝聚结成较大絮体。

  4.如权利要求1所述的燃煤电厂脱硫废水综合除氟方法,其特征在于,活性氧化铝除氟剂比表面积330m2/g,吸附容量为1‰~3‰,粒度1~3mm。

  5.如权利要求1所述的燃煤电厂脱硫废水综合除氟方法,其特征在于,超临界电混凝设备的高频脉冲工作过程包括:由高频脉冲电源高频率重复“供电-断电供电”过程,供电时离子浓度会迅速降低,断电时离子浓度会迅速补充和恢复,在这一脉冲电解过程中,通电时间小于电解总的反应时间,金属溶解量小于直流电解溶解量,因而降低浓度差极化和电耗,而且,隔一段相同的时间发出的波,会在短时间内突变,随后又迅速返回其初始值的物理量;与此同时,正向脉冲后接反向脉冲,保持两极周期换向变化,防止电极钝化。

  说明书

  燃煤电厂脱硫废水综合除氟方法

  技术领域

  本发明涉及C02F水、废水、污水或污泥的处理改进技术,尤其是燃煤电厂脱硫废水综合除氟方法。

  背景技术

  燃煤电厂在使用燃煤发电的过程中会产生大量的硫氧化物(SOx),例如二氧化硫(SO2), 为了去除烟气中的二氧化硫,燃煤电厂会使用排烟脱硫(FGD,Flue GasDesulfurization) 设备,凭借抽取大量二价碱土金属工业用水与烟气中的含硫废气进行脱硫反应,再将经过 “脱硫”反应后的含有硫酸根的酸性废水处理排放,以下简称为脱硫废水。所述脱硫废水 的成分,含有浓度大于20000mg/L,即20000ppm的硫酸根离子,浓度大于600ppm的氯离 子,浓度介于50~200ppm之间的氟离子及浓度介于1000~4000ppm之间的悬浮固体 (Suspended Solid),以下简称SS成分,此外还含有大量金属镁离子。

  近年来,各国政府对于环境标准、水质标准的要求日益严厉,中国《综合污水排放标 准》规定,对于含50~200ppm氟离子的排放水,以下简称为含氟废水,也要求需要高度净化至氟离子含量降至10ppm以下,才能排入大海。

  目前国内外除氟技术主要包括吸附法、离子交换法、电化学法及化学法等。吸附法除 氟技术一般只能用于氟含量小于10mg/L的饮用水除氟处理,且成本高,不适宜用于大水量工业废水除氟领域;离子交换法是利用离子交换树脂的交换能力,去除水中氟离子的一种方法,复合树脂除氟率高,可以再生,不足之处在于其他阴离子存在下会降低去除效率,树脂再生会导致氟浓缩液废弃物,需要再加以处理才能丢弃;电化学法包括电凝聚法和电渗析法,电凝聚法需经固液分离操作,电渗析法中浓缩室的水排放造成污染的缺点也限制了电化学法的实际应用;化学沉淀法除氟技术是工程上常用的工艺之一,如附图1所示, 脱硫废水与漂白水汇合分别经中继池和缓行槽后依次进入慢混槽和沉淀槽,由沉淀槽排除沉淀污泥进入挤压机处理,分流处理液引入放流池后外排。该工艺在高氟废水处理中应用较多,其中投加石灰的方法是一种成本较低、应用广泛的除氟方法,但该方法存在一些不足之处,例如由于石灰本身的特点,导致石灰利用率低、加药量大、出水氟离子难以去除 到较低水平;混凝沉降法也是常用的除氟工艺,针对脱硫废水,传统混凝沉降方法为添加 硫酸铝或液碱,但会形成大量油脂状态、沉降性差的污泥,此种污泥含水率高、固液分离 困难,并生成很多粒径细小的颗粒物,造成污染物出水效果不佳,污泥难以回用及堆存占 地大等问题,形成了二次固废污染。另一方面,由于废水处理中的氟元素绝大部分最终都 进入到污泥中,因此污泥中的氟含量较高,在储存、运输和处置过程中,很容易造成较为 严重和广泛的二次污染,而这种对土壤和地下水的污染一旦形成,恢复难度极大。

  解决以上技术问题的相关技术方案公开较少。

  中国专利申请201610301503.1提供了一种脱硫废水处理工艺,包括以下步 骤:1)水质调节槽;2)沉淀反应槽;3)沉淀槽;4)除氟反应槽;5)澄清槽; 6)中和槽;7)膜处理单元;8)排放槽。有效去除了废水中的还原性物质(COD)、 六价铬、氟离子等。以某电厂脱硫废水处理为例,经过中和还原等工艺的综合运 用,实际运行中出水指标COD低于100mg/L、六价铬低于0.5mg/L、氟离子低于 10mg/L。

  中国专利申请201610025645.X公开一种脱硫废水处理方法,步骤1)脱硫废水进入曝 气调节池中,在曝气装置作用下,将脱硫废水中的亚硫酸根离子氧化为硫酸根离子;步骤 2)然后输送至pH调节箱,向pH调节箱中投加石灰,去除暂硬;步骤3)在一级反应沉降箱中,通过加入有机硫进一步沉淀不能以氢氧化物形式沉淀出来的重金属;步骤4)在分成两格一级絮凝箱中,加入混凝剂,凝聚形成许多微小絮凝物;步骤5)输入一级澄清池用于对产生的絮凝物以及废水中本身的悬浮物进行沉淀分离;步骤6)二级反应沉降箱中加入纯碱和氢氧化钠溶液,沉淀废水中的钙离子和剩余的镁离子;二级澄清池用于对产生的絮凝物进行沉淀分离;多介质过滤器产水通过螺旋雾化喷嘴,喷入烟道汽化。

  中国专利申请201410067893.1一种电厂脱硫废水处理方法,提供利用纳米电气石陶 粒电絮凝微电解超声波滤池膜反应器的一种电厂脱硫废水处理方法。电厂脱硫废水进入原 水调节池稳定水量和水质;将原水调节池的出水通过纳米电气石陶粒电絮凝微电解超声波 滤池去除悬浮固体和杂质,并且将可分解化学物质分解;纳米电气石陶粒电絮凝微电解超 声波滤池出水进入膜过滤反应器;纳米电气石陶粒电絮凝微电解超声波滤池反冲洗水回流 至原水调节池;膜过滤反应器出水进入活性炭罐吸附残余杂质及色度,活性炭罐出水进行 回用。不需要添加化学药剂,仅消耗电能,无二次污染,大幅度降低其处理成本,脱硫废 水经处理后可达到生活杂用水回用标准,产水率高。

  中国专利申请201510483875.6公开一种湿式镁法脱硫废水的处理方法及系统,主要 为了提高脱硫废水处理效果而设计。至少包括对所述脱硫废水进行曝气处理调节脱硫废水 的PH值为10,对所述脱硫废水内投加磷酸盐、沸石粉去除氨氮,对所述脱硫废水内投加 石灰、铁盐去除煤燃烧产生的有机物、色度、磷酸盐、氟化物、重金属,调节脱硫废水PH到7。使脱硫废水中的COD的去除率提高到95%以上,氨氮去除率到90以上。

  中国专利申请201210367061.2涉及废水的多级处理领域,具体为一种用于湿法烟气 脱硫废水的净化装置及其使用方法。一种用于湿法烟气脱硫废水的净化装置,包括废水调 节槽(1),还包括反应絮凝槽(2)、沉淀池(31)、一级除氟反应槽(41)、二级除氟反应槽(42) 等。按如下步骤依次进行:a.水质水量调节;b.Cr6+还原和重金属离子的反应絮凝;c.一 级沉淀;d.除氟反应和COD降解;e.二级沉淀;f.中和反应;g.砂滤处理;h.排水。

  中国专利申请201310555063.9涉及脱硫废水“零排放”处理方法,利用反渗透浓盐水预处理方法中的加药、沉淀物膜浓缩与海水膜和耐污染高压膜组合,将高压膜出来的含盐量约15~20%的浓盐水与灰场的粉煤灰反应结晶,形成一套完整的脱硫废水“零排放”处理工艺系统,不仅使脱硫废水中的悬浮物、重金属、氟等杂质离子以沉淀污染物的形式去除,而且能够达到78%~90%回收率的产水,使氯离子及其溶解的其他离子留在约10~20%的浓盐水中,这部分浓盐水由于水量较少,用于工矿企业的灰场进行喷洒处理,其投资及运行费用会远远低于只进行加药预处理后的蒸发处理工艺。

  中国专利申请201010196948.0公开了一种电絮凝回收处理脱硫废水的方法和装置, 脱硫废水经收集进入电絮凝反应器,然后进行固液分离,分离后的澄清出水回用于电厂的 冲灰渣系统或直接排放,泥渣输送到污泥处理系统进行脱水,污泥处理系统的出水回流至 进水系统。能有效去除废水中的污染物,对重金属的处理率可达95%~99%,对氯的处理率 可达80%以上,COD、氨氮等去除率可达90%以上。

  中国专利申请201510510203.X涉及一种同时去除脱硫废水中高浓度的SS、氟化物、 硫酸盐、砷酸盐和COD的处理装置及处理方法。处理装置的特点是:沉淀池溢流口通过管 路和一号输送泵连接,一级澄清器搅拌装置安装在一级澄清器上,二号输送泵通过管路和 第三反应箱连接。处理方法的步骤为:脱硫废水进入沉淀池进行初级沉淀后,出水依次进 入第一反应箱、第二反应箱进行化学-混凝沉淀反应,再进入一级澄清器进行固液分离;上清液引入第三反应箱,反应后的混合液再依次进入絮凝箱、二级澄清器,分别进行絮凝反应和澄清浓缩;上清液引入过滤装置进行过滤,出水调节pH为6~9。

  中国专利申请200920146366.4公开了一种环保领域水处理系统中,适用于锅炉烟气 脱硫、脱硝废水处理系统中使用的废水处理系统装置。在所述系统装置中,设置了废水调 节箱、综合箱、除氟反应箱、澄清器、污泥浓缩机、污泥储槽、板框压滤机、泥斗及多种 自动加药装置,系统自动化程度高,采用了PLC闭环测控和PID调节。

  虽然超临界电混凝、化混斜板沉降和活性氧化铝除氟吸附等三种技术各有相应的适用 范围,都散见于公开文献,但在脱硫废水除氟方面,此三种技术并未公开适用方法。

  发明内容

  本发明的目的是提供燃煤电厂脱硫废水综合除氟方法,克服现有技术缺陷,在保证出 水氟离子达标的前提下,减少药剂投加量,降低成本,废水处理过程中得到的含氟污泥沉 降性好,脱水性能好且污泥量大大减少,实现了含氟污泥减量化。

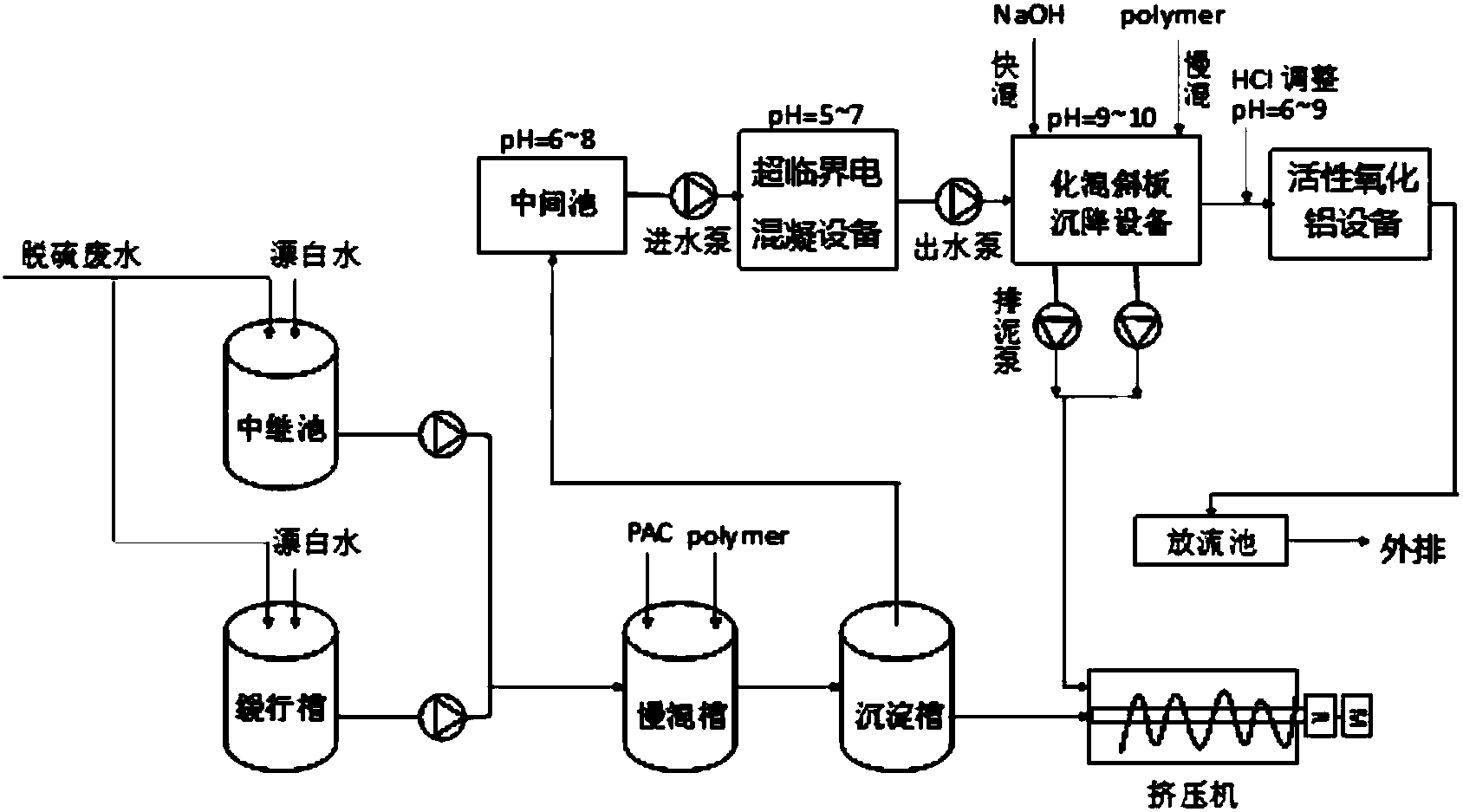

  本发明的目的将通过以下技术措施来实现:脱硫废水经中继池和缓行槽后依次进入慢 混槽和沉淀槽,其中在中继池和缓行槽中添加漂白水,在慢混槽中添加PAC和Polymer, 由沉淀槽排除沉淀污泥进入挤压机处理;沉淀槽分流处理液引入中间池,然后引入超临界 电混凝设备,然后进入化混斜板沉降设备先后经过加NaOH快混和加polymer慢混调pH9~ 10,沉降污泥打入挤压机,化混斜板沉降设备分流处理液加HCL调pH6~9后引入活性氧 化铝设备在经过活性氧化铝除氟剂滤沉后引入放流池后外排。

  尤其是,生产方法包括如下步骤:

  1)初沉淀:脱硫废水中加入漂白水至NH3-N浓度为20mg/L以下,然后加入PAC和polymer,使脱硫废水初沉淀,去除脱硫废水中的悬浮固体及部分氟离子,此步出水pH约 为6~8;

  2)超临界电混凝:脱硫废水初沉淀后上清液进入超临界电混凝设备,基于电化学处 理技术原理,电极电解产生铝的氢氧化物,与氟离子反应产生沉淀物,从而去除脱硫废水 中的氟离子,出水pH为5~7;

  3)化混斜板沉降:向经过超临界电混凝技术处理后的脱硫废水中加入一定量NaOH溶 液,调节pH在9~10,然后加入高分子材料使得絮凝物沉降。

  4)活性氧化铝除氟剂吸附:脱硫废水经化混斜板沉降后,上清液进活性氧化铝设备 吸附,可将废水中氟离子降至5ppm以下,保证脱硫废水达标排放。

  尤其是,超临界电混凝设备采用铝质圆棒作为反应电极,正极与负极自动换极,电流 采用过载保护机制,电流限值为100A;超临界电混凝设备的超临界电混凝包括三个连续的 阶段:1)阳极产生电子形成微絮凝剂,即铁或铝的氢氧化物;2)水中悬浮的颗粒、胶体污染物在絮凝剂的作用下失去稳定性,破坏污染物表面稳定度;3)污染物颗粒和微絮凝 剂之间相互碰撞,吸附、中和或凝聚结成较大絮体。

  尤其是,活性氧化铝除氟剂比表面积330m2/g,吸附容量为1‰~3‰,粒度1~3mm。

  尤其是,超临界电混凝设备的高频脉冲工作过程包括:由高频脉冲电源高频率重复 “供电-断电供电”过程,供电时离子浓度会迅速降低,断电时离子浓度会迅速补充和恢复,在这一脉冲电解过程中,通电时间小于电解总的反应时间,金属溶解量小于直流电解溶解量,因而降低浓度差极化和电耗,而且,隔一段相同的时间发出的波,会在短时间内 突变,随后又迅速返回其初始值的物理量;与此同时,正向脉冲后接反向脉冲,保持两极 周期换向变化,防止电极钝化。

  本发明的优点和效果:将超临界电混凝、化混斜板沉降和活性氧化铝除氟吸附三种 技术相互协调支持统合为一体,克服现有技术缺陷,充分利用每种技术的优势,在保证出 水氟离子达标的前提下,减少药剂投加量,降低成本,废水处理过程中得到的含氟污泥沉 降性好,脱水性能好且污泥量大大减少,实现了含氟污泥减量化。利用电解槽进行废水电 絮凝原理基础上,融合高频脉冲技术,使设备在处理废水的过程中同时具有电凝聚、电气 浮以及电化学氧化还原等多重降解作用,大大提高了污染物的去除率,同时减少浓度极化 和预防电极钝化问题,显著延长电极寿命并提高电流传导效率。处理过程简便高效,操作 自动化程度高。系统运行稳定可靠,能耗低,运行费用低,并大大缩短了处理时间,环保性能好,保证出水达到排放标准,并且可以节省大量药剂。
