申请日2017.06.07
公开(公告)日2017.08.15
IPC分类号C02F1/42; C02F101/20
摘要
本发明公开了一种重金属综合废水移动式处理装置。所述装置中的吸附罐Ⅰ装有阳离子吸附材料、吸附罐Ⅱ装有阴离子吸附材料、吸附罐Ⅲ装有阴阳离子吸附材料。吸附罐之间采用串联的连接方式，装置工作时，由电机将废水泵入管道，依次经过吸附罐Ⅰ、Ⅱ、Ⅲ，通过离子交换材料的吸附交换，完成对重金属综合废水中重金属离子的吸附处理，其处理效果满足并优于国家排放标准。主体部分都安装在可移动的不锈钢机架上，机架便于撬装移动，尺寸满足车辆道路运输要求，并配套相应的中间储罐和吊装装置。该装置能够快速转移机动，满足不同废水点快速处理的需求。
权利要求书
1.一种重金属综合废水移动式处理装置，其特征在于：所述的处理装置包括主体、罐体和吊装装置;

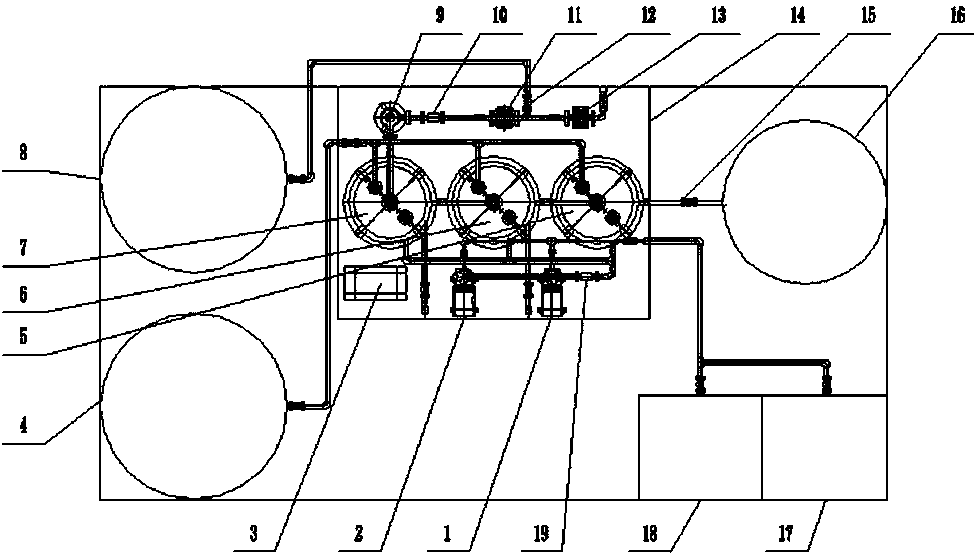

所述主体包括再生液提升泵(1)、再生液提升备用泵(2)、电气控制装置(3)、吸附罐Ⅲ(5)、吸附罐Ⅱ(6)、吸附罐Ⅰ(7)、过滤装置(9)、废水流量计(10)、废水提升泵 (11)、进水口阀门(12)、废水提升备用泵(13)、可移动式机架(14)、出水口阀门(15)、再生液流量计(19);
所述罐体包括再生解析液罐(4)、废水收集罐(8)、排放罐(16)、碱液再生罐(17)、酸液再生罐(18);
其连接关系是：污水收集罐(8)连接进水口阀门(12)，进水口阀门(12)连接废水提升泵(11)、废水提升备用泵(13)，两泵再依次连接废水流量计(10)、过滤装置(9)，过滤装置(9)与吸附罐Ⅰ(7)上端相连，吸附罐Ⅰ(7)下端与吸附罐Ⅱ(6)上端相连，吸附罐Ⅱ(6)下端与吸附罐Ⅲ(5)上端相连，吸附罐Ⅲ(5)下端与出水口阀门(15)相连，出水口阀门(15)连接排放罐(16);碱液再生罐(17)、酸液再生罐(18)连接再生液提升泵(1)和再生液提升备用泵(2)，两泵连接再生液流量计(19)，再生液流量计(19)连接吸附罐Ⅲ(5)、吸附罐Ⅱ(6)、吸附罐Ⅰ(7)下端，吸附罐Ⅲ(5)、吸附罐Ⅱ(6)、吸附罐Ⅰ(7)上端连接再生解析液罐(4);
所述吊装装置包括吊耳Ⅰ(20)、卸扣Ⅰ(21)、吊绳Ⅰ(22)、吊具(23)、卸扣Ⅱ(24)、吊耳Ⅱ(25)、吊绳Ⅱ(26)、挂板(27)、拉杆(28);
其连接关系是：卸扣Ⅰ(21)连接可移动式机架(14)和吊耳Ⅰ(20)，吊耳Ⅰ(20)与吊绳Ⅰ(22)相连，吊绳Ⅰ(22)连接吊耳Ⅱ(25)，吊耳Ⅱ(25)连接卸扣Ⅱ(24)和挂板(27)，挂板(27)与拉杆(28)之间刚性连接。
2.根据权利要求1所述重金属综合废水移动式处理装置，其特征在于：所述废水流量计(10)采用凯思达DN-20电磁流量计，采用钛电极;所述再生液流量计(19)采用凯思达DN-20电磁流量计，采用钽电极。
3.根据权利要求1所述重金属综合废水移动式处理装置，其特征在于：所述吸附罐Ⅰ(7)内装有阳离子交换纤维、树脂;所述吸附罐Ⅱ(6)内装阴离子交换纤维、树脂;吸附罐Ⅲ(5)内装阴阳离子交换纤维、树脂。
4.根据根据权利要求1所述重金属综合废水移动式处理装置，其特征在于：所述卸扣Ⅰ(21)和吊耳Ⅰ(20)数量各4个;所述吊绳Ⅰ(22)为尼龙吊绳或钢绳，数量4根;所述卸扣Ⅱ(24)、吊耳Ⅱ(25)的数量各6个;所述吊绳Ⅱ(26)为尼龙吊绳或钢绳，数量1根;所述吊具由2个三角形挂板(27)与拉杆(28)构成。
说明书
一种重金属综合废水移动式处理装置
技术领域
本发明属于重金属综合废水治理技术领域，具体涉及一种重金属综合废水移动式处理装置。
背景技术
目前绝大多数重金属综合废水处理方法所采用的设备为固定式，需要在处理现场建设相应固定的装置设备，安排运维人员，建造及运维成本较高。同时，由于设备、管线在现场普遍采用分散布置设计，占地面积大，只能针对单一区域的水进行处理，既不能适应不同地点之间机动转运的处理需求，又不具备突发事件应急处理能力。因此，研制一种占地面积小，操作简单，现场适应能力强，适合多地点机动处理的重金属综合电镀废水处理装置显得特别有必要。
发明内容
本发明所要解决的技术问题是提供一种重金属综合废水移动式处理装置。
本发明的一种重金属综合废水移动式处理装置，其特点是：所述的处理装置包括主体、罐体和吊装装置。
所述主体包括再生液提升泵、再生液提升备用泵、电气控制装置、吸附罐Ⅲ、吸附罐Ⅱ、吸附罐Ⅰ、过滤装置、废水流量计、废水提升泵 、进水口阀门、废水提升备用泵、可移动式机架、出水口阀门、再生液流量计;
所述罐体包括再生解析液罐、废水收集罐、排放罐、碱液再生罐、酸液再生罐;
其连接关系是：废水收集罐连接进水口阀门，进水口阀门连接废水提升泵 、废水提升备用泵，两泵再依次连接废水流量计、过滤装置，过滤装置与吸附罐Ⅰ上端相连，吸附罐Ⅰ下端与吸附罐Ⅱ上端相连，吸附罐Ⅱ下端与吸附罐Ⅲ上端相连，吸附罐Ⅲ下端与出水口阀门相连，出水口阀门连接排放罐;碱液再生罐、酸液再生罐连接再生液提升泵和再生液提升备用泵，两泵连接再生液流量计，再生液流量计连接吸附罐Ⅲ、吸附罐Ⅱ、吸附罐Ⅰ下端，吸附罐Ⅲ、吸附罐Ⅱ、吸附罐Ⅰ上端连接再生解析液罐。
所述吊装装置包括吊耳Ⅰ、卸扣Ⅰ、吊绳Ⅰ、吊具、卸扣Ⅱ、吊耳Ⅱ、吊绳Ⅱ、挂板、拉杆。
其连接关系是：卸扣Ⅰ连接可移动式机架和吊耳Ⅰ，吊耳Ⅰ与吊绳Ⅰ相连，吊绳Ⅰ连接吊耳Ⅱ，吊耳Ⅱ连接卸扣Ⅱ和挂板，挂板与拉杆之间刚性连接。
所述再生解析液罐、废水收集罐、排放罐规格为直径1.8m，高2m，容积4m3;所述碱液再生罐、酸液再生罐规格为长1.2m，宽1.15m，高1m;所述废水流量计采用凯思达DN-20电磁流量计，钛电极;所述再生液流量计采用凯思达DN-20电磁流量计，钽电极;所述再生液提升泵、再生液提升备用泵采用南方泵业SZ25-25-125氟塑料泵，流量3.2m3/h，扬程20m;所述废水提升泵、废水提升备用泵采用南方泵业CDLF4-4，流量,4m3/h，扬程32m;所述吸附罐Ⅰ，罐体型号DN708X4，内装阳离子交换纤维、树脂;所述吸附罐Ⅱ，罐体型号DN708X4，内装阴离子交换纤维、树脂;吸附罐Ⅲ，罐体型号DN708X4，内装阴阳离子交换纤维、树脂。
所述卸扣Ⅰ和吊耳Ⅰ数量各4个，承重4.75吨/个，所述吊绳Ⅰ为尼龙吊绳或钢绳数量4根，长3米，承重5吨/根;所述卸扣Ⅱ、吊耳Ⅱ数量各6个，承重6.5吨/个;所述吊绳Ⅱ为尼龙吊绳或钢绳数量1根，长5米，10吨/根;所述吊具由2个三角形挂板与拉杆构成。
本发明属于采用离子交换法处理重金属综合废水，吸附罐内装填离子交换材料，通过离子交换材料的交换吸附，达到处理重金属综合废水的目的。离子交换法具有交换吸附效率高，处理时无需加药，不造成二次污染等优势。根据现有废水处理装置占地面积大，设备固定等缺陷，本装置在发明之初就以移动式为核心点，将主体设备整体集中布置在可移动式机架上，配套设备均可快速装运机动，并针对装置大小和特点，特别设计了吊装装置，以满足快速机动需要。本装置的发明，能够有效处理不同地点的重金属综合废水，提高了废水处理装置整体利用率，降低综合成本，且具备应对突发事件的应急处理能力。
