申请日2017.05.25
公开(公告)日2017.09.15
IPC分类号C02F1/78
摘要
本发明公开了一种臭氧发散式污水净化装置，包括：反应炉、内筒、外筒、罩壳、臭氧发生器、导气管、气泵、补气管和臭氧散发管;内筒两端对通，其竖直安装在反应炉内;外筒安装在反应炉内并套设在外筒外周，外筒顶端密封下端敞口;外筒顶部与反应炉之间有间隙，内筒顶部与外筒顶部之间有间隙。臭氧与污水中有害物质发生氧化反应后产生氧气，本发明中，通过导气管将反应炉顶部包含了氧气与剩余的臭氧的溢出气体导回分解腔，即能够对剩余的臭氧进行循环利用，又可通过臭氧发生器分解氧气对臭氧进行补充。
权利要求书

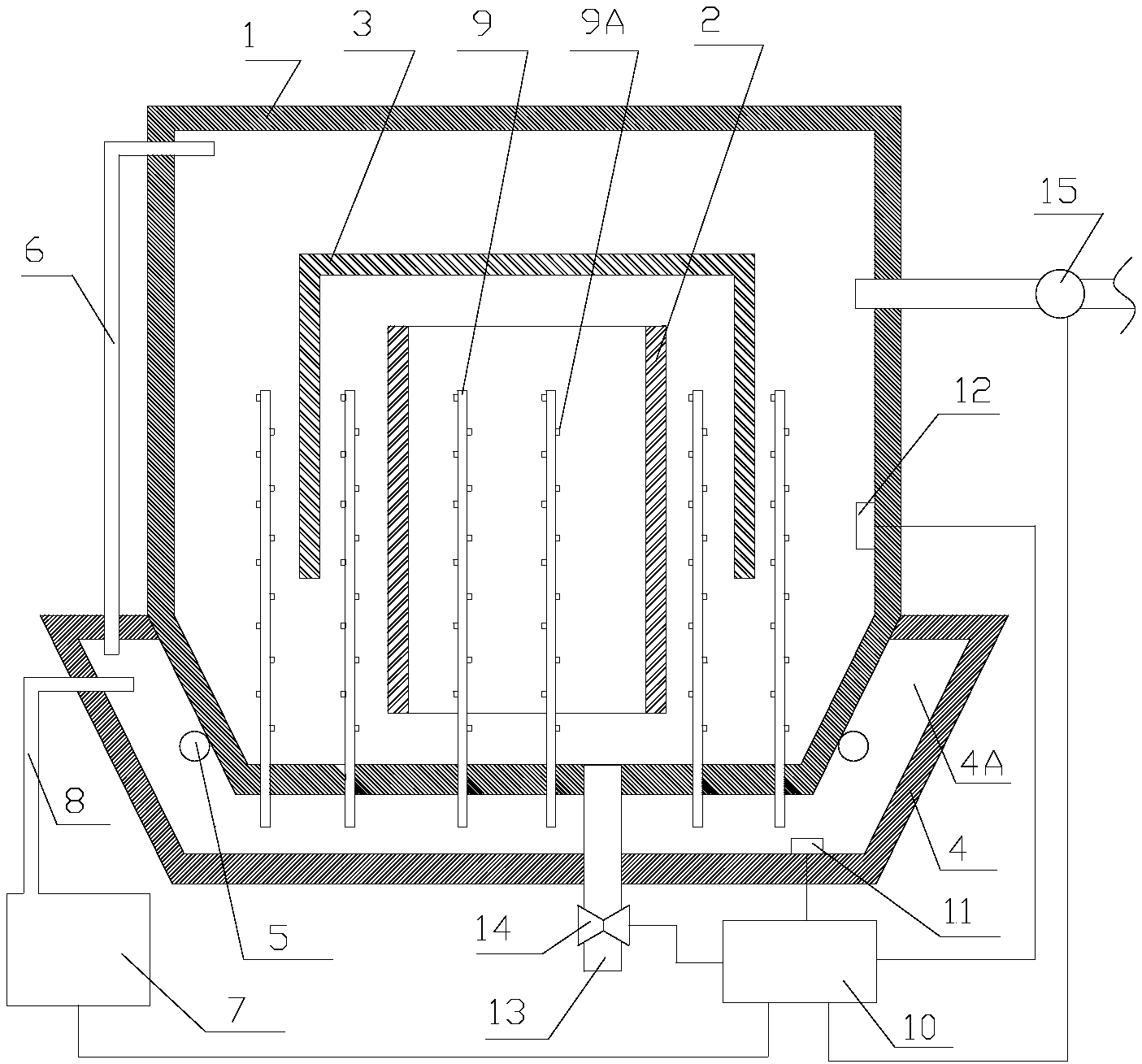

1.一种臭氧发散式污水净化装置，其特征在于，包括：反应炉(1)、内筒(2)、外筒(3)、罩壳(4)、臭氧发生器(5)、导气管(6)、气泵(7)、补气管(8)和臭氧散发管(9);
内筒(2)两端对通，其竖直安装在反应炉(1)内;外筒(3)安装在反应炉(1)内并套设在外筒(3)外周，外筒(3)顶端密封下端敞口;外筒(3)顶部与反应炉(1)之间有间隙，内筒(2)顶部与外筒(3)顶部之间有间隙;
罩壳(4)安装在反应炉(1)外周，且与反应炉(1)外壁配合形成分解腔(4A)，臭氧发生器(5)安装在分解腔(4A)内;
分解腔(4A)的顶部通过导气管(6)连通反应炉(1)顶部，并通过补气管(8)与气泵(7)输出端连通;
臭氧散发管(9)的数量为多个，且均顶端密封地竖直安装在反应炉(1)内;臭氧散发管(9)的下端均敞开并延伸入分解腔(4A)且靠近分解腔(4A)底部;臭氧散发管(9)位于反应炉(1)内的管体上设置有多个透气孔(9A)。
2.如权利要求1所述的臭氧发散式污水净化装置，其特征在于，罩壳(4)为倒锥形结构。
3.如权利要求1所述的臭氧发散式污水净化装置，其特征在于，反应炉(1)下端为倒锥形结构，且罩壳(4)上圆截面不低于反应炉(1)下端的上圆截面。
4.如权利要求1所述的臭氧发散式污水净化装置，其特征在于，反应炉(1)内填充有活性炭。
5.如权利要求1所述的臭氧发散式污水净化装置，其特征在于，还包括控制器(10)和气压计(11);气压计(11)安装在分解腔(4A)内，控制器(10)分别连接气压计(11)和气泵(7)，并根据气压计(11)检测结果控制气泵(7)工作。
6.如权利要求1所述的臭氧发散式污水净化装置，其特征在于，还包括水质检测器(12)和排水管(13)，水质检测器(12)安装在反应炉(1)内;排水管(13)一端与反应炉(1)连通，另一端贯穿罩壳(4);排水管(13)上设有排流阀(14);控制器(10)分别连接水质检测器(12)和排流阀(14)，并根据水质检测器(12)检测结果控制排流阀(14)工作。
7.如权利要求1所述的臭氧发散式污水净化装置，其特征在于，控制器(10)内预设有净化数据，其将水质检测器(12)的检测结果与净化数据比较，并根据比较结果控制排流阀(14)工作。
8.如权利要求1所述的臭氧发散式污水净化装置，其特征在于，控制器(10)内预设有第一时间阈值，其根据第一时间阈值，周期性获取水质检测器(12)检测结果并与净化数据比较。
9.如权利要求1所述的臭氧发散式污水净化装置，其特征在于，还包括抽吸泵(15)，抽吸泵(15)输出端与反应炉(1)连通用于将污水泵入反应炉(1)。
10.如权利要求1所述的臭氧发散式污水净化装置，其特征在于，控制器(10)内预设有第二时间阈值和第三时间阈值;控制器(10)与抽吸泵(15)连接，其控制排流阀(14)持续开启第二时间阈值后控制排流阀(14)关闭，然后控制抽吸泵(15)持续工作第三时间阈值。
说明书
一种臭氧发散式污水净化装置
技术领域
本发明涉及水处理技术领域，尤其涉及一种臭氧发散式污水净化装置。
背景技术
臭氧是氧的不稳定的三价同素异构体，氧化电势在常用氧化剂中最高，为2.07，仅次于氟，是一种游离状态的强氧化剂。臭氧消毒速度快，破坏性强，与氯消毒相比无二次污染物产生，所以臭氧消毒方法在给水行业中被广泛应用。
然而，污水水质复杂，臭氧投加后水中影响因素较多，臭氧的投加量很不易确定，投加量不足，很容易引起水体富氧，滋生更多细菌;投加量过大又造成资源的浪费，使污水处理成本提高。同时，臭氧在水中的溶解度很低，怎么使臭氧与污水充分混合以迅速杀灭细菌，也是目前国内污水中臭氧消毒的难点。
发明内容
基于背景技术存在的技术问题，本发明提出了一种臭氧发散式污水净化装置。
本发明提出的一种臭氧发散式污水净化装置，包括：反应炉、内筒、外筒、罩壳、臭氧发生器、导气管、气泵、补气管和臭氧散发管;
内筒两端对通，其竖直安装在反应炉内;外筒安装在反应炉内并套设在外筒外周，外筒顶端密封下端敞口;外筒顶部与反应炉之间有间隙，内筒顶部与外筒顶部之间有间隙;
罩壳安装在反应炉外周，且与反应炉外壁配合形成分解腔，臭氧发生器安装在分解腔内;
分解腔的顶部通过导气管连通反应炉顶部，并通过补气管与气泵输出端连通;
臭氧散发管的数量为多个，且均顶端密封地竖直安装在反应炉内;臭氧散发管的下端均敞开并延伸入分解腔且靠近分解腔底部;臭氧散发管位于反应炉内的管体上设置有多个透气孔。
优选地，罩壳为倒锥形结构。
优选地，反应炉下端为倒锥形结构，且罩壳上圆截面不低于反应炉下端的上圆截面。
优选地，反应炉内填充有活性炭。
优选地，还包括控制器和气压计;气压计安装在分解腔内，控制器分别连接气压计和气泵，并根据气压计检测结果控制气泵工作。
优选地，还包括水质检测器和排水管，水质检测器安装在反应炉内;排水管一端与反应炉连通，另一端贯穿罩壳;排水管上设有排流阀;控制器分别连接水质检测器和排流阀，并根据水质检测器检测结果控制排流阀工作。
优选地，控制器内预设有净化数据，其将水质检测器的检测结果与净化数据比较，并根据比较结果控制排流阀工作。
优选地，控制器内预设有第一时间阈值，其根据第一时间阈值，周期性获取水质检测器检测结果并与净化数据比较。
优选地，还包括抽吸泵，抽吸泵输出端与反应炉连通用于将污水泵入反应炉。
优选地，控制器内预设有第二时间阈值和第三时间阈值;控制器与抽吸泵连接，其控制排流阀持续开启第二时间阈值后控制排流阀关闭，然后控制抽吸泵持续工作第三时间阈值。
本发明提出的一种臭氧发散式污水净化装置，臭氧通过臭氧散发管上的透气孔挤压进入反应炉内的污水，如此，使得臭氧在污水内的扩散更加无规律多样化，有利于保证臭氧在污水中的离散分布，提高臭氧与污水的混合程度，进一步提高臭氧利用率和污水净化效果。
本发明中，内筒和外筒的设置，使得内筒中上升的臭氧在外筒倒流作用下在内筒和外筒之间下降，然后在外筒和反应炉直接上升;外筒和内筒之间上升的臭氧又可通过内筒倒流，在内筒中下降。如此，外筒和内筒的设置，使得臭氧在污水中的运动距离延长，使得臭氧与污水的反应更加充分，有利于提高臭氧利用率和污水净化效果。
臭氧与污水中有害物质发生氧化反应后产生氧气，本发明中，通过导气管将反应炉顶部包含了氧气与剩余的臭氧的溢出气体导回分解腔，即能够对剩余的臭氧进行循环利用，又可通过臭氧发生器分解氧气对臭氧进行补充。
本发明中，导气管和补气管均与分解腔顶部连通，反应炉内的溢出气体和气泵泵入的气体均汇集在分解腔顶部，有利于保证分解腔底部臭氧的纯度。
