申请日2017.06.16
公开(公告)日2017.09.29
IPC分类号C02F9/08; C02F1/36; C02F1/40
摘要
本发明公开了一种厨房污水处理用振动式隔油池,包括传送带、隔油池主体、振动电机和刮油板，所述隔油池主体内部底端的一侧固定有第一分隔板，且隔油池主体内部底端的另一侧固定有第二分隔板,所述第一分隔板与第二分隔板之间形成第二槽体，所述第一分隔板远离第二槽体一侧的隔油池主体的内部设置有第一槽体，所述第二分隔板远离第二槽体一侧的隔油池主体的内部设置有第三槽体，所述第二集油槽远离第一分隔板一侧的底端安装有出油管，所述集水槽远离第一分隔板一侧的底端固定有出水管。本发明通过安装有第一盖板、第二盖板以及第三盖板，使得装置便于对油污以及滤渣的收集，且便于对刮油板进行清洗以及检修，使用便捷。

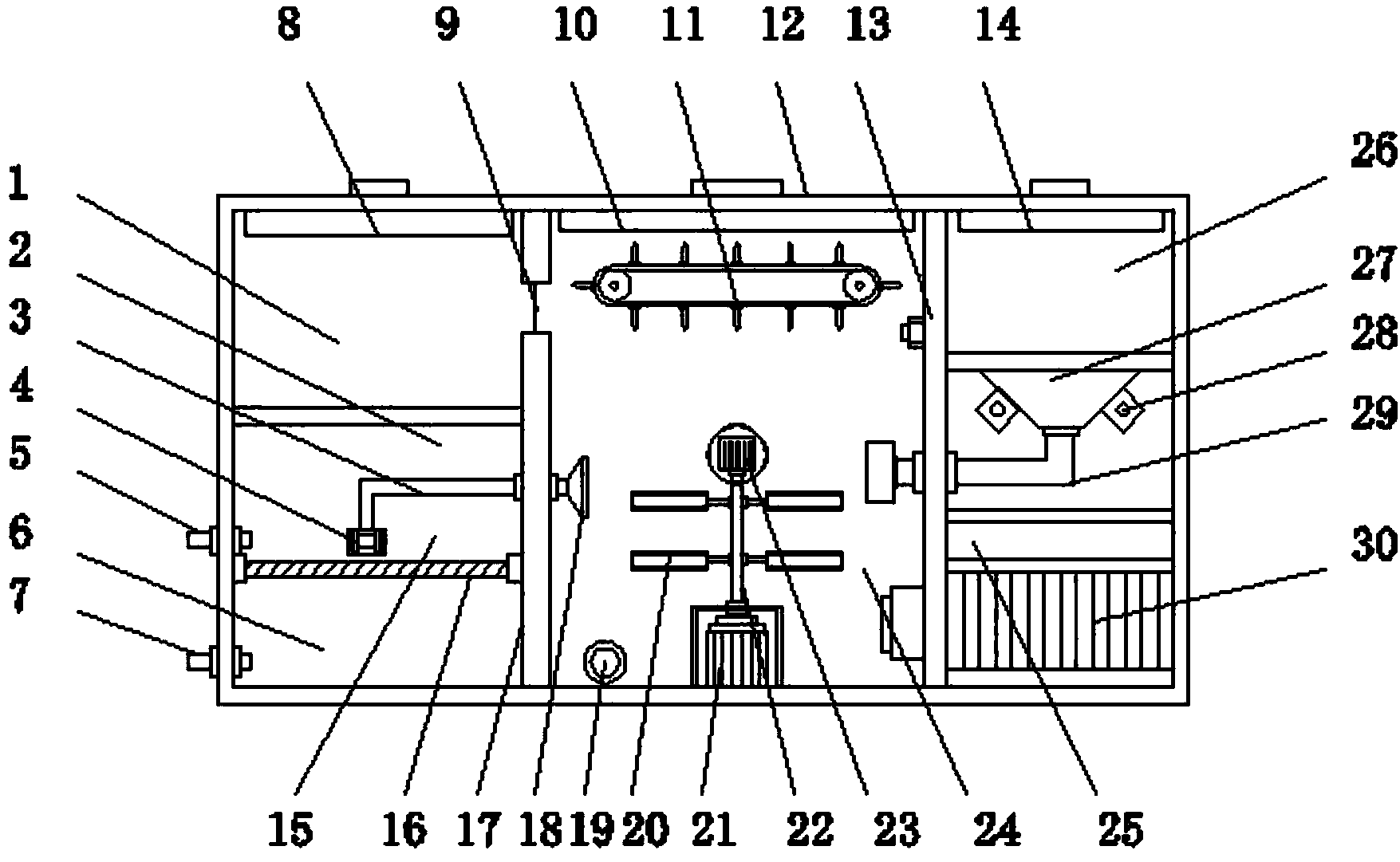

摘要附图
权利要求书
1.一种厨房污水处理用振动式隔油池，包括传送带(11)、隔油池主体(12)、振动电机(28)和刮油板(33)，其特征在于：所述隔油池主体(12)内部底端的一侧固定有第一分隔板(17)，且隔油池主体(12)内部底端的另一侧固定有第二分隔板(13),所述第一分隔板(17)与第二分隔板(13)之间形成第二槽体(24)，所述第一分隔板(17)远离第二槽体(24)一侧的隔油池主体(12)的内部设置有第一槽体(15)，所述第二分隔板(13)远离第二槽体(24)一侧的隔油池主体(12)的内部设置有第三槽体(25)，所述第一槽体(15)的顶端安装有第一盖板(8)，所述第二槽体(24)的顶端安装有第二盖板(10)，所述第三槽体(25)的顶端安装有第三盖板(14)，所述第三槽体(25)内部的底端安装有超声波发生器(30)，且第三槽体(25)内部的顶端安装有滤渣室(26)，所述滤渣室(26)的底端固定有格栅(27)，且格栅(27)底端的两侧均安装有振动电机(28)，所述格栅(27)的底端固定有输料管(29)，且输料管(29)远离格栅(27)的一端穿过第二分隔板(13)延伸至第二槽体(24)的内部，所述第二槽体(24)内部的底端安装有第一电机(21)，且第一电机(21)的顶端竖向安装有转轴(22)，所述转轴(22)的顶端固定有增氧泵(23)，且转轴(22)的两侧皆均匀安装有搅拌扇叶(20)，所述第二槽体(24)内部的顶端安装有传送带(11)，且传送带(11)的内部安装有第二电机(31)，所述传送带(11)上设置有传送履带(32)，且传送履带(32)的表面均匀固定有刮油板(33)，所述第二槽体(24)一侧的底端设置有出料管(19)，所述第一槽体(15)内部的顶端设置有第一集油槽(1)，且第一集油槽(1)靠近第一分隔板(17)的一侧通过通油口(9)与第二槽体(24)相连通，所述第一槽体(15)内部的底端安装有集水槽(6)，且集水槽(6)与第一集油槽(1)之间设置有第二集油槽(2)，所述第二集油槽(2)的底端与集水槽(6)的顶端相连通，且第二集油槽(2)的底端与集水槽(6)的顶端的连接处设置有油水渗滤膜(16)，所述第二集油槽(2)内部的底端固定有水泵(4)，且水泵(4)的顶端安装有导水管(3)，所述导水管(3)远离水泵(4)的一端穿过第一分隔板(17)延伸至第二槽体(24)的内部，且导水管(3)远离水泵(4)的一端固定有吸水罩(18)，所述第二集油槽(2)远离第一分隔板(17)一侧的底端安装有出油管(5)，所述集水槽(6)远离第一分隔板(17)一侧的底端固定有出水管(7)。
2.根据权利要求1所述的一种厨房污水处理用振动式隔油池，其特征在于：所述第一盖板(8)、第二盖板(10)以及第三盖板(14)与隔油池主体(12)的连接处均设置有橡胶密封垫。
3.根据权利要求1所述的一种厨房污水处理用振动式隔油池，其特征在于：所述吸水罩(18)的输入端口处设置有滤网。
4.根据权利要求1所述的一种厨房污水处理用振动式隔油池，其特征在于：所述增氧泵(23)的外侧固定有均布罩。
5.根据权利要求1所述的一种厨房污水处理用振动式隔油池，其特征在于：所述刮油板(33)的表面涂覆有脱模剂。
6.根据权利要求1所述的一种厨房污水处理用振动式隔油池，其特征在于：所述刮油板(33)与通油口(9)处于同一水平线上。
说明书
一种厨房污水处理用振动式隔油池
技术领域
本发明涉及隔油池技术领域，具体为一种厨房污水处理用振动式隔油池。
背景技术
厨房用隔油池是一种将厨房污水进行油水分离，以及滤渣分离的装置，其广泛应用于人们的日常生活中，因此现今市场上的此类隔油池种类繁多，基本可以满足人们的使用需求，但是依然存在一定的问题，传统的此类隔油池多为平流式隔油池，但此类形式的隔油池对于厨房污水的处理效果较差，使得油水分离的不够彻底，且滤渣分流效果较差，使用不便，因此急需一种新型隔油池来满足人们的使用需求。
发明内容
本发明的目的在于提供一种厨房污水处理用振动式隔油池，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种厨房污水处理用振动式隔油池，包括传送带、隔油池主体、振动电机和刮油板，所述隔油池主体内部底端的一侧固定有第一分隔板，且隔油池主体内部底端的另一侧固定有第二分隔板,所述第一分隔板与第二分隔板之间形成第二槽体，所述第一分隔板远离第二槽体一侧的隔油池主体的内部设置有第一槽体，所述第二分隔板远离第二槽体一侧的隔油池主体的内部设置有第三槽体，所述第一槽体的顶端安装有第一盖板，所述第二槽体的顶端安装有第二盖板，所述第三槽体的顶端安装有第三盖板，所述第三槽体内部的底端安装有超声波发生器，且第三槽体内部的顶端安装有滤渣室，所述滤渣室的底端固定有格栅，且格栅底端的两侧均安装有振动电机，所述格栅的底端固定有输料管，且输料管远离格栅的一端穿过第二分隔板延伸至第二槽体的内部，所述第二槽体内部的底端安装有第一电机，且第一电机的顶端竖向安装有转轴，所述转轴的顶端固定有增氧泵，且转轴的两侧皆均匀安装有搅拌扇叶，所述第二槽体内部的顶端安装有传送带，且传送带的内部安装有第二电机，所述传送带上设置有传送履带，且传送履带的表面均匀固定有刮油板，所述第二槽体一侧的底端设置有出料管，所述第一槽体内部的顶端设置有第一集油槽，且第一集油槽靠近第一分隔板的一侧通过通油口与第二槽体相连通，所述第一槽体内部的底端安装有集水槽，且集水槽与第一集油槽之间设置有第二集油槽，所述第二集油槽的底端与集水槽的顶端相连通，且第二集油槽的底端与集水槽的顶端的连接处设置有油水渗滤膜，所述第二集油槽内部的底端固定有水泵，且水泵的顶端安装有导水管，所述导水管远离水泵的一端穿过第一分隔板延伸至第二槽体的内部，且导水管远离水泵的一端固定有吸水罩，所述第二集油槽远离第一分隔板一侧的底端安装有出油管，所述集水槽远离第一分隔板一侧的底端固定有出水管。
优选的，所述第一盖板、第二盖板以及第三盖板与隔油池主体的连接处均设置有橡胶密封垫。
优选的，所述吸水罩的输入端口处设置有滤网。
优选的，所述增氧泵的外侧固定有均布罩。
优选的，所述刮油板的表面涂覆有脱模剂。
优选的，所述刮油板与通油口处于同一水平线上。
与现有技术相比，本发明的有益效果是：该厨房污水处理用振动式隔油池通过安装有第一盖板、第二盖板以及第三盖板，使得装置便于对油污以及滤渣的收集，且便于对刮油板进行清洗以及检修，使用便捷，同时装置通过安装有超声波发生器，使得污水产生振动，从而使得的滤渣以及油水分离效果更佳，同时增氧泵使得油水分离效果更佳，便于油污悬浮于水面上，便于刮油板进行刮油处理，使得对厨房污水的处理效果更好，同时装置通过安装有振动电机，使得格栅进行振动，利于滤渣中的污水快速落下，且不会堵塞输料管，便于装置的使用。
