申请日2017.05.26
公开(公告)日2017.09.05
IPC分类号C02F3/30; C02F103/20
摘要
本发明涉及一种处理装置，尤其涉及一种农业畜禽养殖场废水处理装置。本发明要解决的技术问题是提供一种能够保护环境、操作简单、提高工作效率的农业畜禽养殖场废水处理装置。为了解决上述技术问题，本发明提供了这样一种农业畜禽养殖场废水处理装置，包括有推车、蓄水箱、固体收集箱、支杆、水泵、进水管、吸嘴、出水管Ⅰ、处理箱、厌氧滤器、活性污泥、出水管Ⅱ、阀门、上轴承座、下轴承座、电机Ⅰ、丝杆、螺母、固定板、滑轨、电机Ⅱ、齿轮、滑块、齿条、滤网、电机Ⅲ和桶体，推车内底部设有蓄水箱和固体收集箱，蓄水箱位于固体收集箱的左侧。本发明达到了能够保护环境、操作简单、提高工作效率的效果。
权利要求书

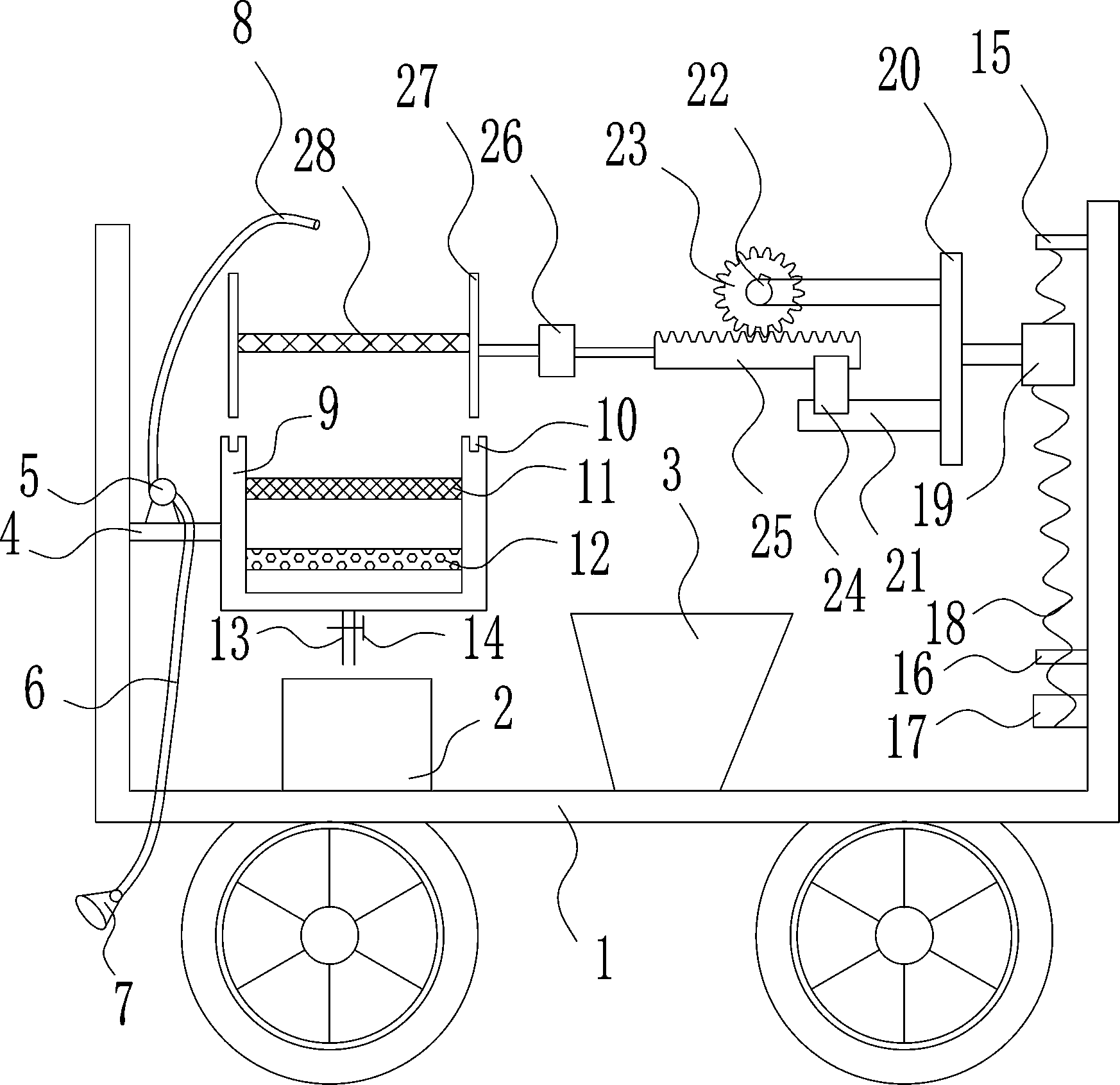

1.一种农业畜禽养殖场废水处理装置，其特征在于，包括有推车(1)、蓄水箱(2)、固体收集箱(3)、支杆(4)、水泵(5)、进水管(6)、吸嘴(7)、出水管Ⅰ(8)、处理箱(9)、厌氧滤器(11)、活性污泥(12)、出水管Ⅱ(13)、阀门(14)、上轴承座(15)、下轴承座(16)、电机Ⅰ(17)、丝杆(18)、螺母(19)、固定板(20)、滑轨(21)、电机Ⅱ(22)、齿轮(23)、滑块(24)、齿条(25)、滤网(28)、电机Ⅲ(26)和桶体(27)，推车(1)内底部设有蓄水箱(2)和固体收集箱(3)，蓄水箱(2)位于固体收集箱(3)的左侧，推车(1)内左侧设有支杆(4)，支杆(4)上设有水泵(5)，水泵(5)的右端连接有进水管(6)，进水管(6)的尾端设有吸嘴(7)，水泵(5)的左端连接有出水管Ⅰ(8)，支杆(4)的右端安装有处理箱(9)，处理箱(9)内设有厌氧滤器(11)和活性污泥(12)，厌氧滤器(11)位于活性污泥(12)的上方，处理箱(9)顶部设有凹槽(10)，处理箱(9)的底端连接有出水管Ⅱ(13)，出水管Ⅱ(13)上设有阀门(14)，推车(1)内的右侧从上至下依次设有上轴承座(15)、下轴承座(16)和电机Ⅰ(17)，上轴承座(15)和下轴承座(16)之间连接有丝杆(18)，丝杆(18)与电机Ⅰ(17)连接，丝杆(18)上设有螺母(19)，螺母(19)的右端安装有固定板(20)，固定板(20)的左侧下部设有滑轨(21)，固定板(20)的左侧上部安装有电机Ⅱ(22)，电机Ⅱ(22)上安装有齿轮(23)，滑轨(21)上设有滑块(24)，滑块(24)上设有齿条(25)，齿条(25)与齿轮(23)啮合，齿条(25)的右端连接有电机Ⅲ(26)，电机Ⅲ(26)的右端连接有桶体(27)，桶体(27)中部设有滤网(28)，桶体(27)与凹槽(10)配合，出水管Ⅰ(8)位于桶体(27)的正上方。
2.根据权利要求1所述的一种农业畜禽养殖场废水处理装置，其特征在于，还包括有气缸(29)，推车(1)的底部左侧设有气缸(29)，气缸(29)的伸缩杆与吸嘴(7)连接。
3.根据权利要求1所述的一种农业畜禽养殖场废水处理装置，其特征在于，还包括有橡胶垫(30)，固体收集箱(3)内设有橡胶垫(30)。
4.根据权利要求1所述的一种农业畜禽养殖场废水处理装置，其特征在于，固体收集箱(3)的材质为Q235钢。
说明书
一种农业畜禽养殖场废水处理装置
技术领域
本发明涉及一种处理装置，尤其涉及一种农业畜禽养殖场废水处理装置。
背景技术
畜禽指可供发展畜牧业的牲畜，家禽等，是人类主要的动物蛋白来源。畜禽养殖具有较高的经济价值，一直以来都是农民实现农业梦，致富的重要途径。
废水是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水。
废水处理法是将废水中所含的污染杂质分离出来，或将其转化为无害杂质，从而使废水得到净化的方法。
现有的处理装置存在污染环境、操作复杂、工作效率低的缺点，因此亟需研发一种能够保护环境、操作简单、提高工作效率的农业畜禽养殖场废水处理装置。
发明内容
(1)要解决的技术问题
本发明为了克服现有的处理装置存在污染环境、操作复杂、工作效率低的缺点，本发明要解决的技术问题是提供一种能够保护环境、操作简单、提高工作效率的农业畜禽养殖场废水处理装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种农业畜禽养殖场废水处理装置，包括有推车、蓄水箱、固体收集箱、支杆、水泵、进水管、吸嘴、出水管Ⅰ、处理箱、厌氧滤器、活性污泥、出水管Ⅱ、阀门、上轴承座、下轴承座、电机Ⅰ、丝杆、螺母、固定板、滑轨、电机Ⅱ、齿轮、滑块、齿条、滤网、电机Ⅲ和桶体，推车内底部设有蓄水箱和固体收集箱，蓄水箱位于固体收集箱的左侧，推车内左侧设有支杆，支杆上设有水泵，水泵的右端连接有进水管，进水管的尾端设有吸嘴，水泵的左端连接有出水管Ⅰ，支杆的右端安装有处理箱，处理箱内设有厌氧滤器和活性污泥，厌氧滤器位于活性污泥的上方，处理箱顶部设有凹槽，处理箱的底端连接有出水管Ⅱ，出水管Ⅱ上设有阀门，推车内的右侧从上至下依次设有上轴承座、下轴承座和电机Ⅰ，上轴承座和下轴承座之间连接有丝杆，丝杆与电机Ⅰ连接，丝杆上设有螺母，螺母的右端安装有固定板，固定板的左侧下部设有滑轨，固定板的左侧上部安装有电机Ⅱ，电机Ⅱ上安装有齿轮，滑轨上设有滑块，滑块上设有齿条，齿条与齿轮啮合，齿条的右端连接有电机Ⅲ，电机Ⅲ的右端连接有桶体，桶体中部设有滤网，桶体与凹槽配合，出水管Ⅰ位于桶体的正上方。
优选地，还包括有气缸，推车的底部左侧设有气缸，气缸的伸缩杆与吸嘴连接。
优选地，还包括有橡胶垫，固体收集箱内设有橡胶垫。
优选地，固体收集箱的材质为Q235钢。
工作原理：当要对农业畜禽养殖场的废水进行处理时，首先将推车推到废水池旁，启动电机Ⅰ顺时针转动，电机Ⅰ顺时针转动通过丝杆带动螺母向下移动，从而使桶体卡在凹槽内。当桶体卡好后，关闭电机Ⅰ，控制水泵抽水，水泵抽出的水通过进水管和出水管Ⅰ流入处理箱内，桶体上的滤网将废水内的固体杂质过滤掉，处理箱内的厌氧滤器将对废水进行厌氧处理，处理箱内的活性污泥将对废水进行有氧处理。当废水净化好后，关闭水泵，打开阀门，处理箱内净化好的水将通过出水管Ⅱ流入蓄水箱内。等待下次利用，全部净化好的水流入蓄水箱后，关闭阀门。当滤网上的固体杂质过多时，启动电机Ⅰ逆时针转动，电机Ⅰ逆时针转动通过丝杆带动螺母向上移动，从而使桶体与凹槽脱离，再关闭电机Ⅰ，启动电机Ⅱ逆时针转动，电机Ⅱ逆时针转动带动齿轮逆时针转动，齿轮逆时针转动带动齿条和滑块在滑轨上向右滑动，当滤网向右移动到固体收集箱的正上方时，关闭电机Ⅱ，启动电机Ⅲ顺时针转动180度，滤网上的固体杂质将落入固体收集箱内，当固体杂质全部落入固体收集箱内后，再启动电机Ⅲ逆时针转动180度，使滤网复位。重复以上操作就能不断的将废水净化。从而达到了重复利用和保护环境的效果。
因为还包括有气缸，推车的底部左侧设有气缸，气缸的伸缩杆与吸嘴连接，当进水管将废水池上部的水抽完后，可控制气缸伸长，气缸伸长带动吸嘴向下移动，使吸嘴伸入废水池底部，如此就能将废水池底部的水也净化利用。
因为还包括有橡胶垫，固体收集箱内设有橡胶垫，当固体杂质落入固体收集箱内时，橡胶垫可更好的保护固体收集箱不被损坏。
因为固体收集箱的材质为Q235钢，使固体收集箱承受强度大、不易磨损、使用年限长。
(3)有益效果
本发明达到了能够保护环境、操作简单、提高工作效率的效果。
