申请日2017.06.05
公开(公告)日2017.09.05
IPC分类号C02F9/14; C01C1/26; C05C3/00; C02F103/06
摘要
本发明涉及污水处理,尤其涉及一种垃圾渗滤液的回收处理系统,包括依次布置的渗滤液池、铵肥转化单元、膜生物反应器和浓缩干燥单元;铵肥转化单元包括与渗滤液池的出液端相连的脱氨软化装置,脱氨软化装置的出液端、出气端分别与膜生物反应器的进液端、碳化塔的进气端相连,碳化塔的出液端与碳铵分离装置的进料端相连;膜生物反应器包括依次布置的生化反应槽和超滤单元,超滤单元的料液入口、滤液出口分别与生化反应槽的料液出口、浓缩干燥单元的进口相连;先对渗滤液进行脱氨处理,并由碳化塔合成碳酸氢铵作为碳铵化肥的原料使用,脱氨处理后的渗滤液降低了氨氮含量,减少了后续处理的碳源投加量,降低处理成本的同时确保了资源的合理化利用。

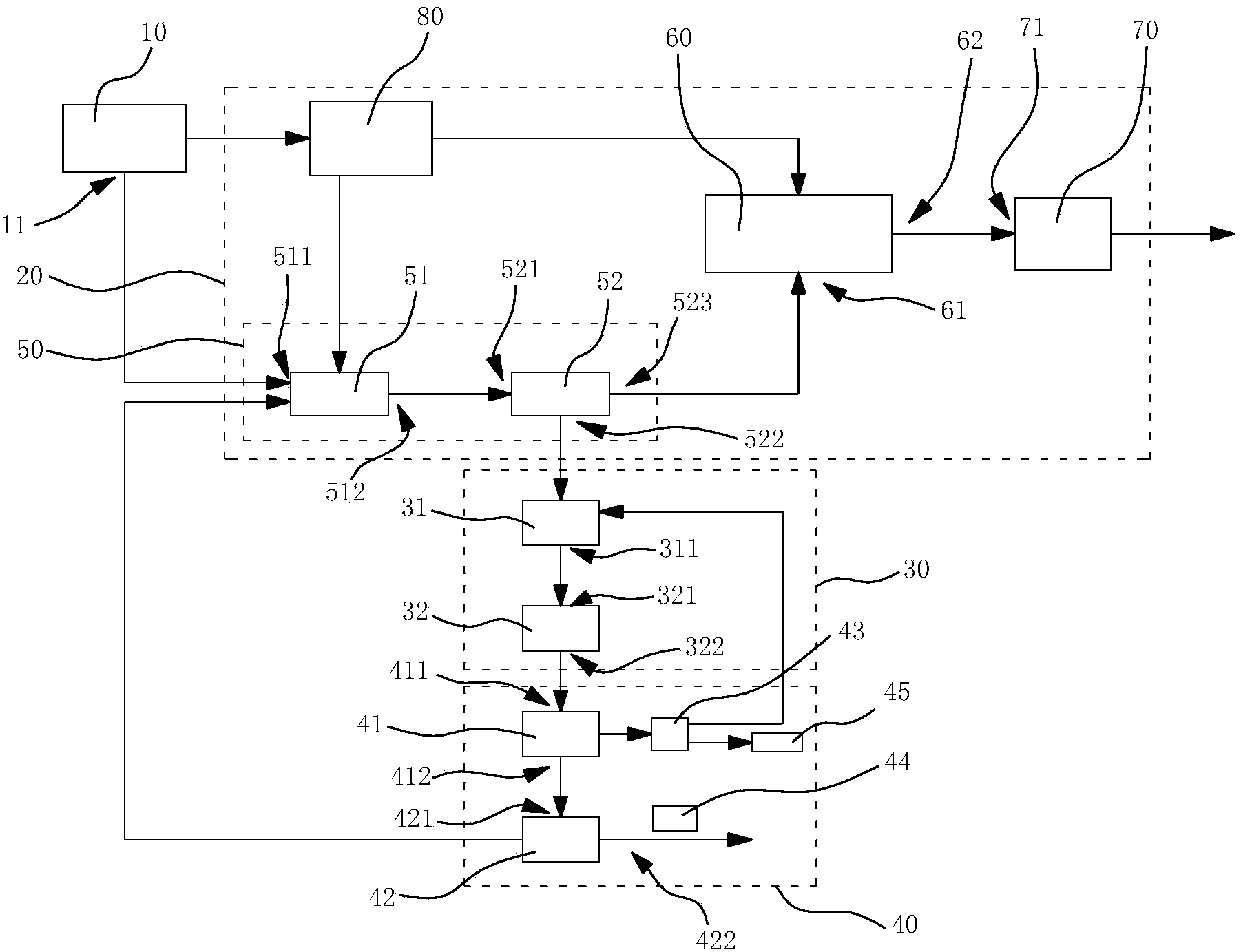

摘要附图

权利要求书
1.一种垃圾渗滤液的回收处理系统,其特征在于:包括依次布置的渗滤液池(10)、铵肥转化单元(20)、膜生物反应器(30)和浓缩干燥单元(40);铵肥转化单元(20)包括与渗滤液池(10)的出液端(11)相连的脱氨软化装置(50),脱氨软化装置(50)的出液端、出气端分别与膜生物反应器(30)的进液端、碳化塔(60)的进气端(61)相连,碳化塔(60)的出液端(62)与碳铵分离装置(70)的进料端(71)相连;所述的膜生物反应器(30)包括依次布置的生化反应槽(31)和超滤单元(32),超滤单元(32)的料液入口(321)、滤液出口(322)分别与生化反应槽(31)的料液出口(311)、浓缩干燥单元(40)的进口相连。
2.根据权利要求1所述的垃圾渗滤液的回收处理系统,其特征在于:所述的铵肥转化单元(20)还包括有沼气锅炉(80),渗滤液池(10)产生的沼气通往沼气锅炉(80),沼气锅炉(80)提供蒸汽加热脱氨软化装置(50),沼气锅炉(80)的废气通向碳化塔(60)。
3.根据权利要求1所述的垃圾渗滤液的回收处理系统,其特征在于:所述的脱氨软化装置(50)包括依次布置的解析塔(51)和脱氨塔(52),解析塔(51)的入液端(511)与渗滤液池(10)的出液端(11)相连,脱氨塔(52)的进液端(521)、出液端(522)分别与解析塔(51)的出液端(512)、生化反应槽(31)的进液端相连,脱氨塔(52)的出气端(523)与碳化塔(60)的进气端(61)相连。
4.根据权利要求1所述的垃圾渗滤液的回收处理系统,其特征在于:所述的浓缩干燥单元(40)包括依次相连的第一、第二多级纳滤膜系统(41、42),所述第一多级纳滤膜系统(41)的进液口(411)、滤液出口(412)分别与超滤单元(32)的滤液出口(322)和第二多级纳滤膜系统(42)的进液口(421)相连,所述的第一、第二多级纳滤膜系统(41、42)的浓缩液分别通往干燥装置(43)和脱氨软化装置(50),干燥装置(43)的冷凝水与膜生物反应器(30)的进液端相连,第二多级纳滤膜系统(42)的滤液回用和/或达标排放。
5.根据权利要求4所述的垃圾渗滤液的回收处理系统,其特征在于:所述纳滤膜的分子量为60-1000道尔顿,第二多级纳滤膜系统(42)的出液口(422)处设有水样检测装置(44)。
6.根据权利要求4所述的垃圾渗滤液的回收处理系统,其特征在于:所述的干燥装置(43)为多效蒸发器,干燥装置(43)还连接有喷塔(45)用于将浓缩液喷粉。
说明书
一种垃圾渗滤液的回收处理系统
技术领域
本发明涉及污水处理,尤其涉及一种垃圾渗滤液的回收处理系统。
背景技术
所谓的垃圾渗滤液,是指从垃圾填埋场的垃圾中渗出的污水,其中富含盐类、腐殖酸、有机质等成分,该污水中的COD和氨氮含量也远远超标,因此,需要对垃圾渗滤液进行处理,防止对环境造成污染。
在现有的垃圾渗滤液的处理工艺中,都是采用生化后膜浓缩处理工艺,投加的碳源较多,成本较高;浓缩后进行减量化转移,未能实现其多种成分的资源化利用,从根本上来说,最后减量化的结果也未能实现垃圾渗滤液的彻底处理,这是现有处理工艺中的技术瓶颈。
发明内容
本发明的目的在于提供一种使用效果好,确保资源合理化利用的垃圾渗滤液的回收处理系统。
为了实现上述目的,本发明采用的技术方案为:一种垃圾渗滤液的回收处理系统,包括依次布置的渗滤液池、铵肥转化单元、膜生物反应器和浓缩干燥单元;铵肥转化单元包括与渗滤液池的出液端相连的脱氨软化装置,脱氨软化装置的出液端、出气端分别与膜生物反应器的进液端、碳化塔的进气端相连,碳化塔的出液端与碳铵分离装置的进料端相连;所述的膜生物反应器包括依次布置的生化反应槽和超滤单元,超滤单元的料液入口、滤液出口分别与生化反应槽的料液出口、浓缩干燥单元的进口相连。
与现有技术相比,本发明提供的垃圾渗滤液的回收处理系统,先对渗滤液进行了脱氨处理,并由碳化塔合成碳酸氢铵作为碳铵化肥的原料使用,经过脱氨处理后的渗滤液降低了氨氮含量,减少了后续处理的碳源投加量,降低处理成本的同时确保了资源的合理化利用,有效的回收了垃圾渗滤液中的再生资源。
