申请日2017.06.29
公开(公告)日2017.11.24
IPC分类号C02F9/02
摘要
本发明提供了一种可清洗的污水循环处理工艺，其包括如下步骤：S1、初级过滤处理;S2、循环过滤处理;S3、反渗透过滤处理;S4、过滤装置清洗：将清洗筒中的清水送入到循环过滤装置进行反向清洗，将药剂箱中的药剂泵入到第二水箱，将第二水箱的溶液送入到反渗透过滤装置进行清洗;S5、管路、设备清洗：向第一水箱中输入自来水，按照过滤处理过程管路、设备进行过滤清洗。本发明通过对污水使用多个过滤装置逐级过滤，保证污水处理效果，同时在处理过程中对过滤装置、管路、设备定期清洗，对污水处理设备进行维护，延长污水处理设备的使用寿命。
权利要求书
1.一种可清洗的污水循环处理工艺，其特征在于，所述可清洗的污水循环处理工艺包括如下步骤：
S1、初级过滤处理：利用过滤器对待处理高浓度污水进行预过滤处理，将预过滤处理后的污水接入第一水箱;
S2、循环过滤处理：将所述步骤S1中第一水箱中的污水接入循环过滤装置，所述循环过滤装置采用纳米双屏面膜过滤，所述循环过滤装置排出的浓缩液接入所述第一水箱，进行循环过滤，所述循环过滤装置排出的净水接入第二水箱;
S3、反渗透过滤处理：将所述步骤S2中第二水箱的水接入反渗透过滤装置进行反渗透过滤处理，所述反渗透过滤装置采用反渗透膜过滤，所述反渗透过滤装置对待处理的水进行若干层反渗透过滤;
S4、过滤装置清洗：将清洗筒中的清水送入到所述循环过滤装置进行反向清洗，将所述药剂箱中的药剂泵入到所述第二水箱，将所述第二水箱的溶液送入到所述反渗透过滤装置进行清洗;
S5、管路、设备清洗：向所述第一水箱中输入自来水，按照过滤处理过程管路、设备进行过滤清洗。
2.如权利要求1所述的可清洗的污水循环处理工艺，其特征在于，所述步骤S2中纳米双屏面膜为耐磨、不易吸附、耐酸碱的超滤膜，所述纳米双屏面膜为圆筒状，筒壁上设有若干细孔。
3.如权利要求1-2之一所述的可清洗的污水循环处理工艺，其特征在于，所述步骤S2中循环过滤装置由若干个滤芯串联，所述滤芯包括所述纳米双屏面膜和套在所述纳米双屏面膜外面的滤管。
4.如权利要求2所述的可清洗的污水循环处理工艺，其特征在于，待处理的污水由所述纳米双屏面膜的进水口流入，通过水压的作用，净水由膜侧壁的细孔渗透流入到所述滤管与所述纳米双屏面膜之间的空隙，所述滤管设置一净水口，净水从净水口排出。
5.如权利要求1-3之一所述的可清洗的污水循环处理工艺，其特征在于，所述滤管上设置一清洗口，步骤S4中所述清洗筒中的水通过清洗口进入所述滤管对所述纳米双屏面膜滤芯进行反向清洗。
6.如权利要求1所述的可清洗的污水循环处理工艺，其特征在于，所述所述纳米双屏面膜滤芯清洗后的出水进入所述第一水箱。
7.如权利要求1所述的可清洗的污水循环处理工艺，其特征在于，所述步骤S3中反渗透过滤装置由若干层反渗透膜组成，所述第二水箱中的水通过水泵泵入第一层反渗透膜组的进水口，第一层反渗透膜组渗透过滤后的净水流入下一层反渗透膜组的进水口，依次逐步过滤，直到最后一层反渗透膜组的净水为可使用的产品水。
8.如权利要求7所述的可清洗的污水循环处理工艺，其特征在于，所述反渗透膜组过滤后的污水通过污水口排出，经过水管流向所述第二水箱进行回收循环过滤。
9.如权利要求1所述的可清洗的污水循环处理工艺，其特征在于，所述清洗筒中加入药剂的溶液泵入所述第一层反渗透膜组的进水口，对若干反渗透膜组进行清洗。
10.如权利要求1所述的可清洗的污水循环处理工艺，其特征在于，在进行一段时间的循环过滤污水处理后，向所述第一水箱中输入自来水，按照过滤处理过程对管路、设备进行过滤清洗。
说明书
一种可清洗的污水循环处理工艺
技术领域
本发明涉及一种可清洗的污水循环处理工艺。
背景技术
目前日趋严重的水污染不仅降低了水体的使用功能，进一步加剧了水资源短缺的矛盾，对我国正在实施的可持续发展战略带来了严重影响，而且还严重威胁到城市居民的饮水安全和人民群众的健康。大量的污水亟需通过有效地处理方法进行处理。
通过渗透过滤的方法对污水进行处理具有处理效果好，可自动化连续操作，不影响产品水的水质等优点，在国内污水处理装置中得到广泛应用。但其渗透过滤膜在使用一段时间后膜表面会受到污染导致膜孔堵塞，膜的透水率下降。而膜的污染堵塞主要是由于膜表面杂质堆积和微生物的滋长而引起的。其中微生物滋长不仅堵塞膜，而且还会对膜有侵蚀损坏作用。若膜表面的这些污染物不及时定期清除就会造成膜不可修复的破坏，而且影响到膜的正常产水量和水质。
中国专利201621068555.0公开了一种快速高效且环保的污水过滤装置，包括本体，所述本体的内部终端设有隔板，所述本体通过隔板分设有两个处理仓，且处理仓内部设有第一液压杆和第二液压杆，第一液压杆和第二液压杆的顶端均与过滤板的下表面连接，过滤板的两侧均设有滑槽，隔板的上部设有第一通孔，且第一通孔的左侧设有渗透膜，渗透膜的右侧设有电磁阀，本体的顶端设有第二通孔，输出管的另一端通过穿插第二通孔延伸至本体的内部，处理仓下端中部设有污染物出口。
中国专利201110316462.0公开了一种能够实现在线自动反洗的保安过滤器，其包括内部设置有多个滤芯的过滤器体，在过滤器体的出水端和进水端分别设置有出水阀和入水阀，同时所述的过滤器体上还设置有清洗入水阀以及清洗出水阀，所述清洗入水阀以及清洗出水阀分别设置在过滤器体的出水端和入水端，保安过滤器入水端和出水端均设置有压力传感器。
上述方式的缺陷在于：
1、通过在两个处理仓中设置污染物出口可将过滤后的污水排出，但是过滤板孔上的污染物没有经过清洗手段难以去除，随着表面污染物的增多也容易导致过滤板失效，设备停止运行。
2、通过在过滤器体的出水端和入水端分别设置清洗入水阀以及清洗出水阀对过滤器进行反向清洗，其清洗后的污水从进水端的清洗出水管流出，容易残留部分污水从进水端流向水泵等，且该装置需要附加多种部件，增加了过滤装置的复杂程度，清洗速度慢，在处理大量污水时难以适用。
因此，如何提供一种自带清洗功能，能够延长污水处理设备的使用寿命的污水处理工艺成为了业界需要解决的问题。
发明内容
针对现有技术的缺点，本发明的目的是提供一种可清洗的污水循环处理工艺，其在污水循环处理过程中可完成过滤膜及管道、设备的清晰，对设备进行定期维护，延长污水处理设备的使用寿命。

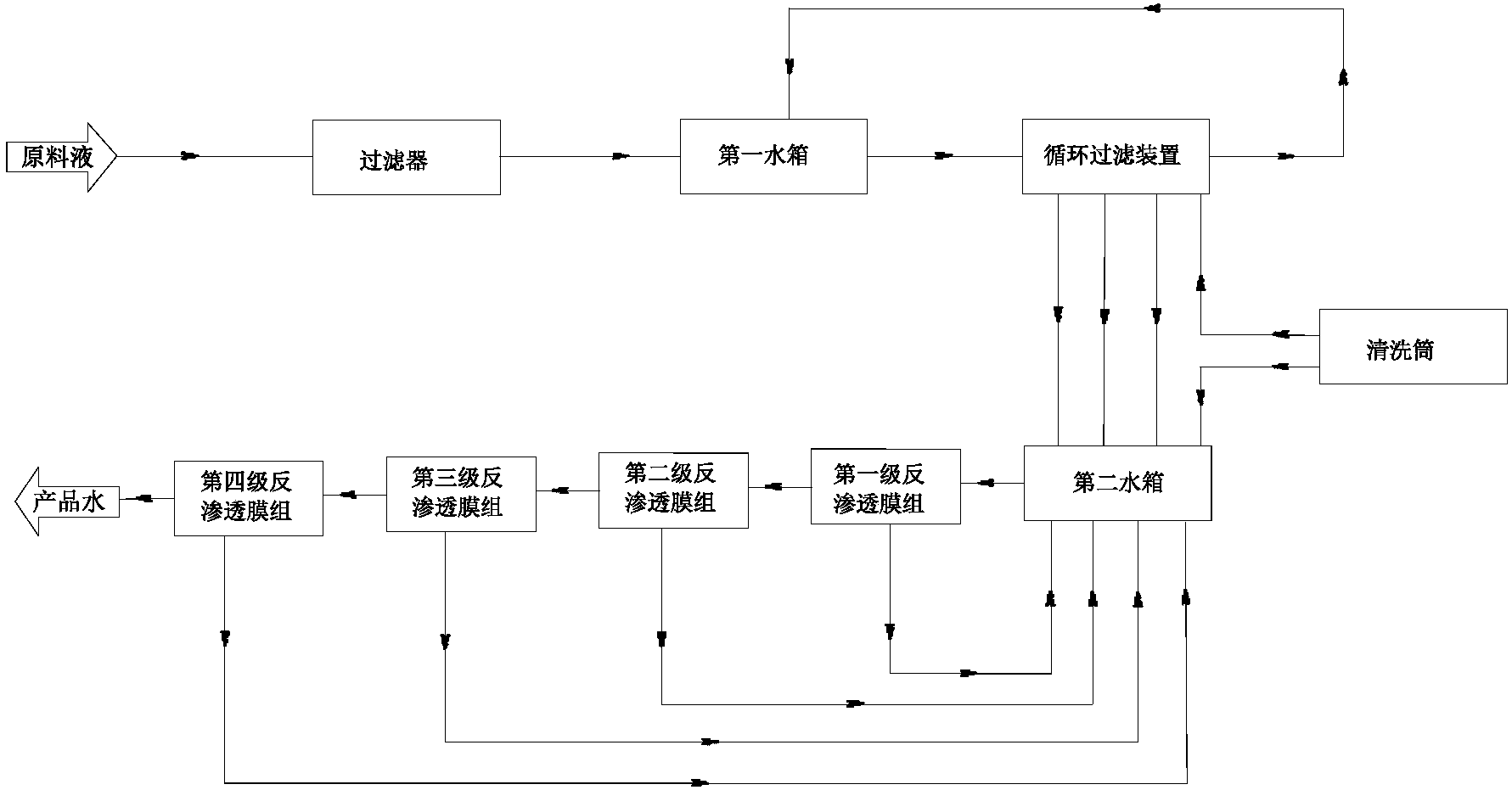

为了实现上述目的，本发明提供了一种可清洗的污水循环处理工艺，可清洗的污水循环处理工艺包括如下步骤：
S1、初级过滤处理：利用过滤器对待处理高浓度污水进行预过滤处理，将预过滤处理后的污水接入第一水箱;
S2、循环过滤处理：将步骤S1中第一水箱中的污水接入循环过滤装置，循环过滤装置采用纳米双屏面膜过滤，循环过滤装置排出的浓缩液接入第一水箱，进行循环过滤，循环过滤装置排出的净水接入第二水箱;
S3、反渗透过滤处理：将步骤S2中第二水箱的水接入反渗透过滤装置进行反渗透过滤处理，反渗透过滤装置采用反渗透膜过滤，反渗透过滤装置对待处理的水进行若干层反渗透过滤;
S4、过滤装置清洗：将清洗筒中的清水送入到循环过滤装置进行反向清洗，将药剂箱中的药剂泵入到第二水箱，将第二水箱的溶液送入到反渗透过滤装置进行清洗;
S5、管路、设备清洗：向第一水箱中输入自来水，按照过滤处理过程管路、设备进行过滤清洗。
本发明通过对待处理的污水依次进行过滤器初步过滤处理、纳米双屏面膜滤芯循环过滤处理、反渗透膜滤芯反渗透过滤处理，有效地保障了最终产品水的水质，并在过滤处理过程中使用清洗筒、加药泵、自来水对过滤装置、管路、设备进行清洗。
本发明通过多个过滤处理方式逐步处理的方法进行污水处理，其污水处理效率快，产品水质好，保护了过滤膜不易堵塞。在污水处理过程中，对过滤装置、管路、设备定期清洗，对污水处理设备进行维护，延长污水处理设备的使用寿命。
根据本发明另一具体实施方式，步骤S2中纳米双屏面膜为耐磨、不易吸附、耐酸碱的超滤膜，纳米双屏面膜为圆筒状，筒壁上设有若干细孔。
根据本发明另一具体实施方式，步骤S2中循环过滤装置由若干个滤芯串联，滤芯包括纳米双屏面膜和套在纳米双屏面膜外面的滤管。
根据本发明另一具体实施方式，待处理的污水由纳米双屏面膜的进水口流入，通过水压的作用，净水由膜侧壁的细孔渗透流入到滤管与纳米双屏面膜之间的空隙，滤管设置一净水口，净水从净水口排出。
根据本发明另一具体实施方式，滤管上设置一清洗口，步骤S4中清洗筒中的水通过清洗口进入滤管对纳米双屏面膜滤芯进行反向清洗。
根据本发明另一具体实施方式，纳米双屏面膜滤芯清洗后的出水进入第一水箱。
根据本发明另一具体实施方式，步骤S3中反渗透过滤装置由若干层反渗透膜组成，第二水箱中的水通过水泵泵入第一层反渗透膜组的进水口，第一层反渗透膜组渗透过滤后的净水流入下一层反渗透膜组的进水口，依次逐步过滤，直到最后一层反渗透膜组的净水为可使用的产品水。
根据本发明另一具体实施方式，反渗透膜组过滤后的污水通过污水口排出，经过水管流向第二水箱进行回收循环过滤。
根据本发明另一具体实施方式，清洗筒中加入药剂的溶液泵入第一季反渗透膜组的进水口，对若干反渗透膜组进行清洗。
根据本发明另一具体实施方式，在进行一段时间的循环过滤污水处理后，向第一水箱中输入自来水，按照过滤处理过程管路、设备进行过滤清洗。
与现有技术相比，本发明具备如下有益效果：
1、通过多个过滤处理方式逐步处理的方法进行污水处理，其污水处理效率快，产品水质好，保护了过滤膜不易堵塞。
2、过滤处理后定期对过滤膜进行清洗，对膜孔径处堆积的污染物进行清洗，保护过滤膜，延长了过滤膜的使用寿命。
3、使用自来水对过滤装置、管路、设备进行清洗，对污水处理设备进行定期维护，延长了污水处理设备的使用寿命。
