申请日2017.06.23
公开(公告)日2017.11.24
IPC分类号C02F1/66; C02F103/36
摘要
本发明公开了一种增塑剂生产中的废水回收装置，包括装置本体，所述装置本体为空腔结构，所述装置本体的一侧分别连接有进水管和出水管，其中进水管位于出水管的上方，所述装置本体的顶端一侧设有开口，开口的一侧内壁上铰接有顶板，所述装置本体的顶端另一侧设有进料斗，进料斗内设有水平设置的挡板，所述装置本体靠近进料斗的一侧内壁上安装有推杆电机，且推杆电机的输出轴与挡板的一端固定连接，所述进料斗的底端连接有竖直设置的导流管，所述装置本体靠近顶板的一侧内壁上焊接有导流架。本发明设计合理，占地面积小，易操作，方便控制添加剂出料量和出料选择，并对废水与中和材料进行充分混合，提高废水的回收质量和效率。
权利要求书

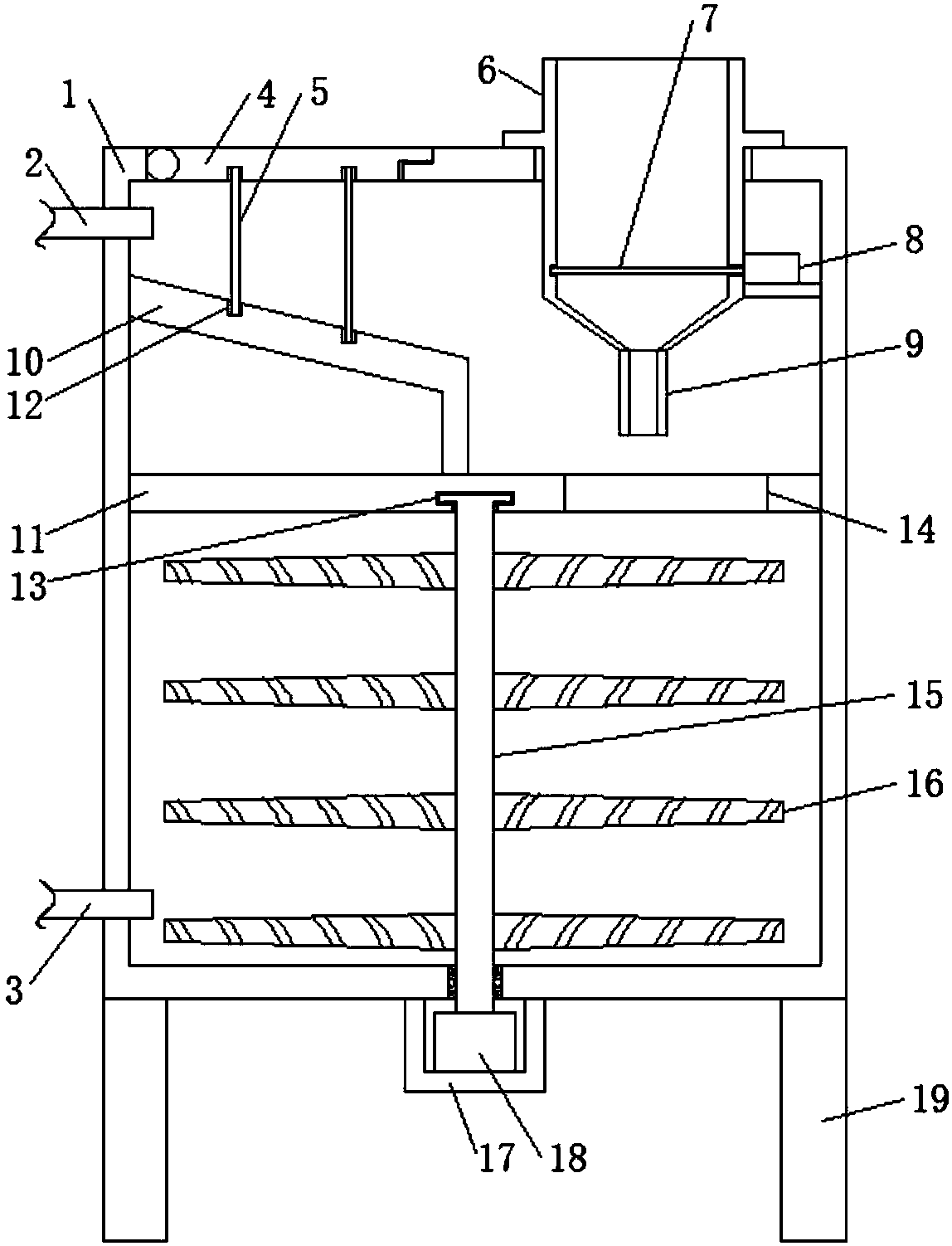

1.一种增塑剂生产中的废水回收装置，包括装置本体(1)，其特征在于，所述装置本体(1)为空腔结构，所述装置本体(1)的一侧分别连接有进水管(2)和出水管(3)，其中进水管(2)位于出水管(3)的上方，且进水管(2)和出水管(3)的一端均延伸至装置本体(1)内，所述装置本体(1)的顶端一侧设有开口，开口的一侧内壁上铰接有顶板(4)，所述装置本体(1)的顶端另一侧设有进料斗(6)，进料斗(6)内设有水平设置的挡板(7)，所述装置本体(1)靠近进料斗(6)的一侧内壁上安装有推杆电机(8)，且推杆电机(8)的输出轴与挡板(7)的一端固定连接，所述进料斗(6)的底端连接有竖直设置的导流管(9)，所述装置本体(1)靠近顶板(4)的一侧内壁上焊接有导流架(10)，导流架(10)和顶板(4)相靠近的一侧均开设有多个卡槽(12)，两个卡槽(12)之间设有竖直设置的过滤网(5)，所述导流架(10)的底端焊接有水平设置的固定板(11)，固定板(11)的两端焊接于装置本体(1)的内壁上，固定板(11)的一侧开设有通水孔(14)，且通水孔(14)与导流管(9)相对应，固定板(11)的底端中间位置开设有固定槽(13)，固定板(11)的底部设有竖直设置的转动杆(15)，所述转动杆(15)的周边焊接有多个水平设置的螺旋杆(16)，所述装置本体(1)的底端中间位置焊接有支架(17)，支架(17)上安装有电机(18)，且电机(18)的输出轴与转动杆(15)连接，所述装置本体(1)的底端两侧均设有支腿(19)。
2.根据权利要求1所述的一种增塑剂生产中的废水回收装置，其特征在于，所述进水管(2)、导流架(10)、固定板(11)和出水管(3)依次由上到下设置。
3.根据权利要求1所述的一种增塑剂生产中的废水回收装置，其特征在于，所述导流架(10)为斜杆和竖杆构成，其中斜杆的一端焊接于竖杆的顶端一侧，斜杆的另一端焊接于装置本体(1)的一侧内壁上，竖杆焊接于固定板(11)的顶端中间部位，且斜杆靠近进水管(2)的一侧高度大于斜杆靠近进料斗(6)的一侧高度。
4.根据权利要求1所述的一种增塑剂生产中的废水回收装置，其特征在于，所述固定槽(13)和转动杆(15)均为T字形结构，其中转动杆(15)的一端延伸至固定槽(13)内，固定槽(13)的竖直槽体内安装有轴承，且转动杆(15)通过轴承与固定板(11)转动连接。
5.根据权利要求1所述的一种增塑剂生产中的废水回收装置，其特征在于，所述支架(17)为U字形结构，电机(18)通过螺钉固定安装于支架(17)的U形槽内。
6.根据权利要求1所述的一种增塑剂生产中的废水回收装置，其特征在于，所述支架(17)的底端所处水平高度大于支腿(19)的底端所处水平高度。
说明书
一种增塑剂生产中的废水回收装置
技术领域
本发明涉及废水回收技术领域，尤其涉及一种增塑剂生产中的废水回收装置。
背景技术
增塑剂是一种高分子材料助剂，也是环境雌激素中的酞酸酯类，其种类繁多，最常见的品种是DEHP(商业名称DOP)。DEHP化学名邻苯二甲酸二(2-乙基己)酯，是一种无色、无味液体，工业上应用广泛。在塑料加工中添加这种物质，可以使其柔韧性增强，容易加工，可合法用于工业用途。现有增塑剂在生产的废水回收装置结构复杂，使用性能较为单一，通常需要多个设备一起协助完成整个处理过程，占地面积大，不方便操作，另外，对废水的处理效率较低，中间需要手动不时地添加中和材料，耗时耗力，影响回收效率，存在一定的局限性。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种增塑剂生产中的废水回收装置。
为了实现上述目的，本发明采用了如下技术方案：
一种增塑剂生产中的废水回收装置，包括装置本体，所述装置本体为空腔结构，所述装置本体的一侧分别连接有进水管和出水管，其中进水管位于出水管的上方，且进水管和出水管的一端均延伸至装置本体内，所述装置本体的顶端一侧设有开口，开口的一侧内壁上铰接有顶板，所述装置本体的顶端另一侧设有进料斗，进料斗内设有水平设置的挡板，所述装置本体靠近进料斗的一侧内壁上安装有推杆电机，且推杆电机的输出轴与挡板的一端固定连接，所述进料斗的底端连接有竖直设置的导流管，所述装置本体靠近顶板的一侧内壁上焊接有导流架，导流架和顶板相靠近的一侧均开设有多个卡槽，两个卡槽之间设有竖直设置的过滤网，所述导流架的底端焊接有水平设置的固定板，固定板的两端焊接于装置本体的内壁上，固定板的一侧开设有通水孔，且通水孔与导流管相对应，固定板的底端中间位置开设有固定槽，固定板的底部设有竖直设置的转动杆，所述转动杆的周边焊接有多个水平设置的螺旋杆，所述装置本体的底端中间位置焊接有支架，支架上安装有电机，且电机的输出轴与转动杆连接，所述装置本体的底端两侧均设有支腿。
优选的，所述进水管、导流架、固定板和出水管依次由上到下设置。
优选的，所述导流架为斜杆和竖杆构成，其中斜杆的一端焊接于竖杆的顶端一侧，斜杆的另一端焊接于装置本体的一侧内壁上，竖杆焊接于固定板的顶端中间部位，且斜杆靠近进水管的一侧高度大于斜杆靠近进料斗的一侧高度。
优选的，所述固定槽和转动杆均为T字形结构，其中转动杆的一端延伸至固定槽内，固定槽的竖直槽体内安装有轴承，且转动杆通过轴承与固定板转动连接。
优选的，所述支架为U字形结构，电机通过螺钉固定安装于支架的U形槽内。
优选的，所述支架的底端所处水平高度大于支腿的底端所处水平高度。
本发明的有益效果是：通过推杆电机驱动挡板左右移动，方便控制进料斗内部的添加剂出料量和出料选择，进而有利于根据废水的容量进行自动化添加中和材料，便于调节废水的PH值，同时配合导流架和导流管将废水与中和材料引进搅拌室，利用电机带动转动杆和螺旋杆旋转，对混合材料进行充分混合，提高废水的回收质量和效率，本发明设计合理，占地面积小，易操作，方便控制添加剂出料量和出料选择，并对废水与中和材料进行充分混合，提高废水的回收质量和效率。
