申请日2017.05.23
公开(公告)日2017.08.18
IPC分类号A47L11/30; A47L11/24; A47L11/40
摘要
本发明公开了洗地机技术领域内的一种用于处理地面污水的回收系统，包括车架，还包括风机组件、前座、进气管、污水回收厢、连通管、活动式吸箱、板状刮件、升降机构、支撑铰轴、紧固件;当系统处于使用状态时，升降架自由端撑住活动式吸箱，支撑轮撑地，并且板状刮件上带有污水流入口的一端与地面相接触;升降架自由端可在升降油缸的控制下将活动式吸箱托举起来;当系统不处于使用状态时，活动式吸箱整体处于水平放置状态，并且活动式吸箱通过紧固件锁定在车架上。可灵活地变换活动式吸箱的位置，以便避障和维修，并且能够顺利地将污水回收到污水回收厢中。
权利要求书

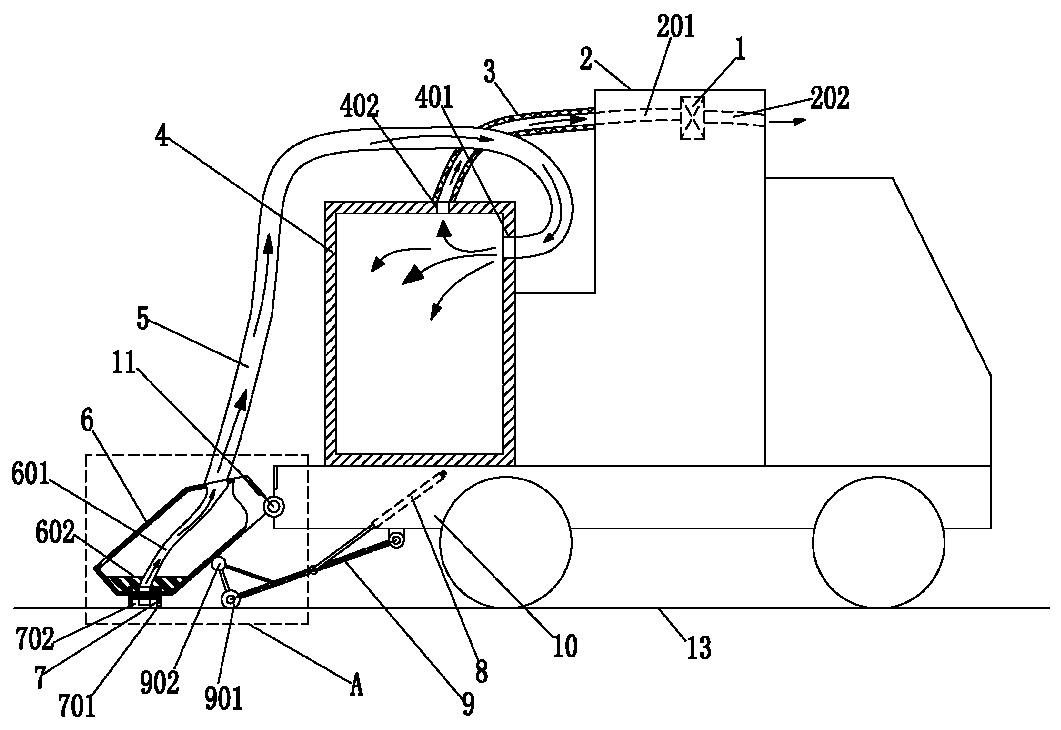

1.一种用于处理地面污水的回收系统，包括车架(10)，其特征在于：还包括风机组件(1)、前座(2)、进气管(3)、污水回收厢(4)、连通管(5)、活动式吸箱(6)、板状刮件(7)、升降机构、支撑铰轴(11)、紧固件(12)，所述连通管(5)由柔性伸缩管材制成，所述板状刮件(7)由柔性材料制成，所述污水回收厢(4)、前座(2)均安装在车架(10)上;
所述活动式吸箱(6)一侧通过支撑铰轴(11)可上下转动地安装在车架(10)尾部，所述板状刮件(7)安装在活动式吸箱(6)自由侧，所述活动式吸箱(6)中穿装有吸污管(601);所述板状刮件(7)包括一个吸腔(702)、多个可将污水引至吸腔(702)中的污水流入口(701)，所述污水流入口(701)设置在板状刮件(7)上与地面(13)相接触的一端，所述污水流入口(701)的朝向与刮扫行进方向相适配，所述吸腔(702)与吸污管(601)吸入端相接通;
所述污水回收厢(4)设有接通口(401)、出气口(402)，所述出气口(402)的位置高于接通口(401)，所述污水回收厢(4)的接通口(401)通过连通管(5)与吸污管(601)排出端相接通;
所述前座(2)设有进气通道(201)、排气通道(202)，所述进气通道(201)进气端通过进气管(3)与污水回收厢(4)的出气口(402)相接通，所述进气通道(201)出气端与风机组件(1)吸入端相接通，所述风机组件(1)排出端通过排气通道(202)将气流排到外部大气中;
所述升降机构包括升降油缸(8)、升降架(9)，所述升降架(9)一端可上下转动地安装在车架(10)上，所述升降架(9)另一端为自由端，所述升降架(9)自由端可转动地安装有支撑轮(901)，所述升降油缸(8)的活塞杆与升降架(9)相铰接，所述升降油缸(8)的缸筒与车架(10)相铰接;
当系统处于使用状态时，所述升降架(9)自由端撑住活动式吸箱(6)，所述支撑轮(901)撑地，并且板状刮件(7)上带有污水流入口(701)的一端与地面(13)相接触;
所述升降架(9)自由端可在升降油缸(8)的控制下将活动式吸箱(6)托举起来;
当系统不处于使用状态时，所述活动式吸箱(6)整体处于水平放置状态，并且活动式吸箱(6)通过紧固件(12)锁定在车架(10)上。
2.根据权利要求1所述的一种用于处理地面污水的回收系统，其特征在于：所述活动式吸箱(6)上安装有配重(602)，所述配重(602)靠近板状刮件(7)。
3.根据权利要求1所述的一种用于处理地面污水的回收系统，其特征在于：所述升降架(9)自由端上设有用于支托活动式吸箱(6)的橡胶支撑棒(902)。
说明书
一种用于处理地面污水的回收系统
技术领域
本发明涉及洗地机技术领域，特别涉及一种安装在驾驶式洗地机上的污水回收系统。
背景技术
洗地机已经得到了广泛的应用，尤其是刮扫型洗地机，由于刮扫效率高、除污效果好，受到了广大用户的青睐。
但是，洗地机在刮扫过程中总会遇到障碍，如果洗地机行驶速度较快，刮扫组件很容易就被障碍物碰坏。
发明内容
本发明的目的是提供一种用于处理地面污水的回收系统，可灵活地避开障碍物，并且能够顺利地将污水回收到污水回收厢中。
本发明的目的是这样实现的：一种用于处理地面污水的回收系统，包括车架，还包括风机组件、前座、进气管、污水回收厢、连通管、活动式吸箱、板状刮件、升降机构、支撑铰轴、紧固件，所述连通管由柔性伸缩管材制成，所述板状刮件由柔性材料制成，所述污水回收厢、前座均安装在车架上;
所述活动式吸箱一侧通过支撑铰轴可上下转动地安装在车架尾部，所述板状刮件安装在活动式吸箱自由侧，所述活动式吸箱中穿装有吸污管;所述板状刮件包括一个吸腔、多个可将污水引至吸腔中的污水流入口，所述污水流入口设置在板状刮件上与地面相接触的一端，所述污水流入口的朝向与刮扫行进方向相适配，所述吸腔与吸污管吸入端相接通;
所述污水回收厢设有接通口、出气口，所述出气口的位置高于接通口，所述污水回收厢的接通口通过连通管与吸污管排出端相接通;
所述前座设有进气通道、排气通道，所述进气通道进气端通过进气管与污水回收厢的出气口相接通，所述进气通道出气端与风机组件吸入端相接通，所述风机组件排出端通过排气通道将气流排到外部大气中;
所述升降机构包括升降油缸、升降架，所述升降架一端可上下转动地安装在车架上，所述升降架另一端为自由端，所述升降架自由端可转动地安装有支撑轮，所述升降油缸的活塞杆与升降架相铰接，所述升降油缸的缸筒与车架相铰接;
当系统处于使用状态时，所述升降架自由端撑住活动式吸箱，所述支撑轮撑地，并且板状刮件上带有污水流入口的一端与地面相接触;
所述升降架自由端可在升降油缸的控制下将活动式吸箱托举起来;
当系统不处于使用状态时，所述活动式吸箱整体处于水平放置状态，并且活动式吸箱通过紧固件锁定在车架上。
本发明在处于使用状态时，在升降油缸的控制下，升降架自由端托住活动式吸箱，然后拆下紧固件，放下升降架，使得活动式吸箱处于倾斜状态，使得升降架自由端撑住活动式吸箱，支撑轮撑地，支撑轮可分散活动式吸箱的自重，以免活动式吸箱将板状刮件压坏，使得板状刮件能够在行进过程中顺利地进行刮扫，板状刮件上带有污水流入口的一端与地面相接触，以便刮扫;当不需要进行刮扫或需要避开障碍或需要更换板状刮件时，在升降油缸的控制下，升降架自由端托起活动式吸箱，然后利用紧固件将活动式吸箱锁定在车架上。
另外，本发明在处于使用状态时，洗地机带着车架向前行驶，使得污水从污水流入口流入吸腔中，启动风机组件，使得污水回收厢处于负压状态，并产生一股依次流经吸污管、连通管、污水回收厢、进气管、进气通道、风机组件、排气通道的气流，污水通过污水流入口进入吸腔中，污水在吸力作用下通过吸污管、连通管、接通口后进入到污水回收厢中;由于接通口处于出气口之下，因此，在污水回收厢中污水和气流可相互分离，污水受自重作用下落到污水回收厢中，而气流则通过出气口、进气管进入到进气通道中。
与现有技术相比，本发明的有益效果在于：其一，由于设置了升降机构，可灵活地变换活动式吸箱的位置，以便避障，也便于维修或更换板状刮件;其二，能够顺利地将污水回收到污水回收厢中，污水带着气流依次流经吸腔、吸污管、连通管、接通口后到达污水回收厢，并由于自重作用使得污水下落到污水回收厢中，气流则可以通过出气口进入到进气管中，可在污水回收厢中实现污水和气流的分离，除污效率可以得到保障，并且除污方式简单合理。
作为本发明的改进方案，所述活动式吸箱上安装有配重，所述配重靠近板状刮件。活动式吸箱在使用时，板状刮件刮扫地面，配重可使得板状刮件能够牢牢地贴住地面，以保证板状刮件的刮扫效果，进一步增强板状刮件的除污能力。
作为本发明的进一步改进，所述升降架自由端上设有用于支托活动式吸箱的橡胶支撑棒。以免升降架碰坏活动式吸箱。
