申请日2017.06.27
公开(公告)日2017.08.29
IPC分类号C02F11/12
摘要
本发明公开了一种运行稳定的污泥脱水机，包括外壳体、内筒体和减速机和电机，所述内筒体的侧壁上开设有多个脱水孔，内筒体内竖直设置有固定轴，固定轴上固定连接有多根连接杆，连接杆上设置有螺旋叶片，外壳体的底端两侧固定安装有支撑座，支撑座上端固定连接有转轴，转轴上转动安装有滚轮，滚轮滚动连接有滑轨，内筒体的下端中部固定连接有转盘，转盘的下端中部固定连接有转动轴，转动轴的左端通过皮带连接有减速机，转动轴的右端通过皮带连接有电机，本发明结构简单、设计合理，能够有效防止脱水孔堵塞，加入搅拌装置，极大的提高了污泥的脱水效率，同时装置工作稳定，产生的震动较小。
权利要求书
1.一种运行稳定的污泥脱水机，包括外壳体、内筒体和减速机和电机，其特征在于，所述外壳体内部设置有内筒体，外壳体的上端一侧设置有进料管，外壳体的底端设置有出水管;所述内筒体的侧壁上开设有多个脱水孔，内筒体内竖直设置有固定轴，固定轴的顶端与外壳体的下表面固定连接，固定轴上固定连接有多根连接杆，连接杆上设置有螺旋叶片，连接杆的端部固定连接有刮板;所述外壳体的底端两侧固定安装有支撑座，支撑座上端固定连接有转轴，转轴上转动安装有滚轮，滚轮滚动连接有滑轨;所述内筒体的下端中部固定连接有转盘，转盘的下端中部固定连接有转动轴，转动轴的下端穿出外壳体，转动轴的左端通过皮带连接有减速机，转动轴的右端通过皮带连接有电机;所述减速机和电机均固定连接有安装板，安装板通过螺栓与外壳体的外侧壁固定连接。
2.根据权利要求1所述的运行稳定的污泥脱水机，其特征在于，所述外壳体的底端固定连接有多根支撑脚。
3.根据权利要求1所述的运行稳定的污泥脱水机，其特征在于，所述内筒体与外壳体同轴心设置。
4.根据权利要求1所述的运行稳定的污泥脱水机，其特征在于，所述进料管与内筒体连通。
5.根据权利要求1所述的运行稳定的污泥脱水机，其特征在于，所述刮板与内筒体的内侧壁相互贴合。
6.根据权利要求1所述的运行稳定的污泥脱水机，其特征在于，所述滑轨设置在外壳体的内侧壁上内筒体的外侧壁上。
说明书
一种运行稳定的污泥脱水机
技术领域
本发明涉及一种脱水机，具体是一种运行稳定的污泥脱水机。
背景技术
目前，随着科学技术的不断发展，工业和煤矿业等生产型领域都得到了快速进步，随之而来的是产生的污水越来越多，这些污水在处理的时候会产生大量的污泥，污泥在处理的时候经常需要进行脱水，这时就需要使用到脱水机。
脱水机的工作远离是利用高速旋转的离心筒将污泥中的水分去除，但是现代的脱水机存在着较多的缺陷，例如污泥的粘性较大，脱水机工作时污泥容易堵塞住脱水机的脱水孔导致脱水效率下降，同时离心筒高速旋转的时候容易发生较大的震动，导致装置过早的损坏，使用寿命下降。
为此，针对上述背景技术中提出的问题，本领域技术人员提出了一种新型的污泥脱水机。
发明内容
本发明的目的在于提供一种运行稳定的污泥脱水机，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

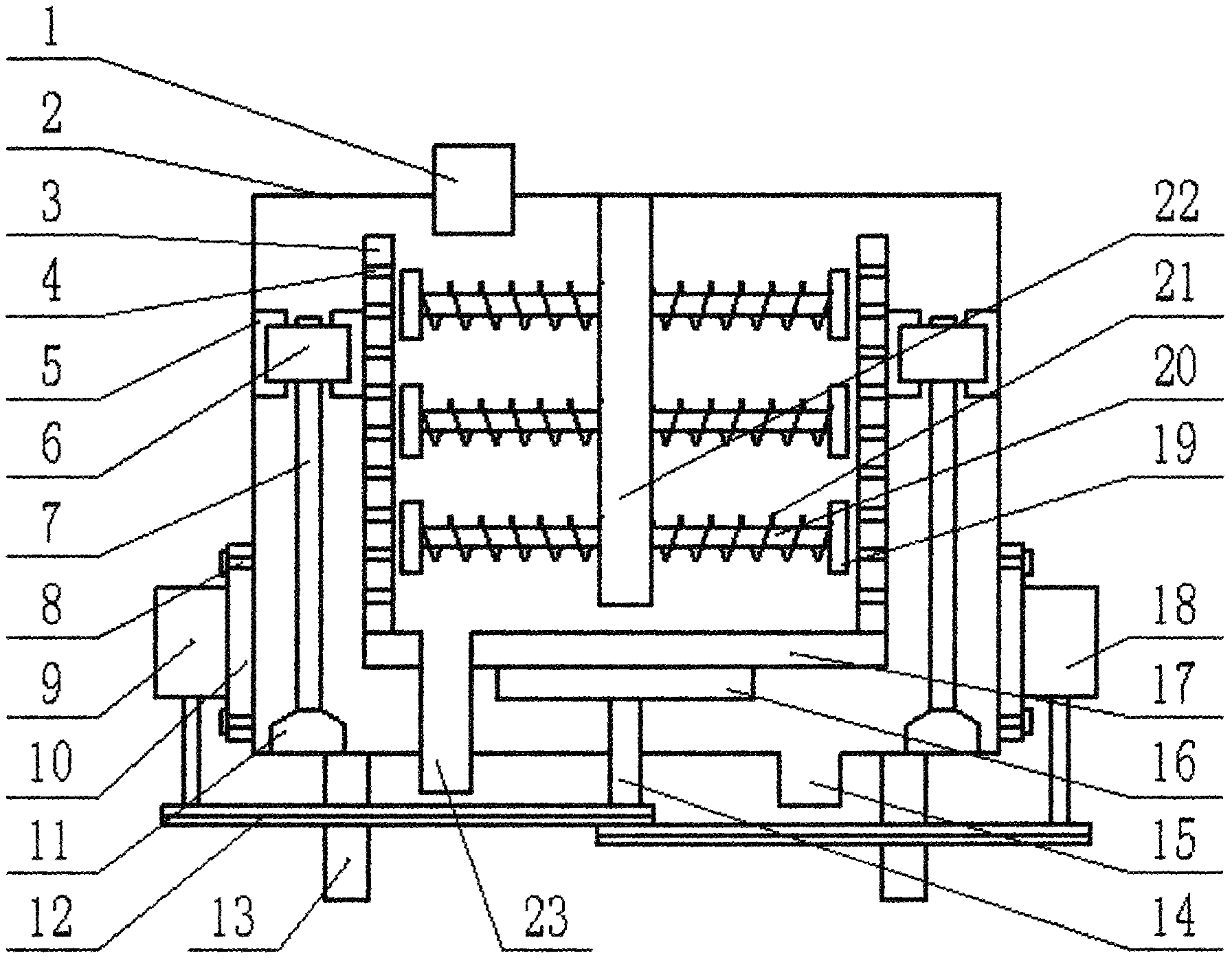

一种运行稳定的污泥脱水机，包括外壳体、内筒体和减速机和电机，所述外壳体内部设置有内筒体，外壳体的上端一侧设置有进料管，外壳体的底端设置有出水管;所述内筒体的侧壁上开设有多个脱水孔，内筒体内竖直设置有固定轴，固定轴的顶端与外壳体的下表面固定连接，固定轴上固定连接有多根连接杆，连接杆上设置有螺旋叶片，连接杆的端部固定连接有刮板;所述外壳体的底端两侧固定安装有支撑座，支撑座上端固定连接有转轴，转轴上转动安装有滚轮，滚轮滚动连接有滑轨;所述内筒体的下端中部固定连接有转盘，转盘的下端中部固定连接有转动轴，转动轴的下端穿出外壳体，转动轴的左端通过皮带连接有减速机，转动轴的右端通过皮带连接有电机;所述减速机和电机均固定连接有安装板，安装板通过螺栓与外壳体的外侧壁固定连接。
进一步的，所述外壳体的底端固定连接有多根支撑脚。
进一步的，所述内筒体与外壳体同轴心设置。
进一步的，所述进料管与内筒体连通。
进一步的，所述刮板与内筒体的内侧壁相互贴合。
进一步的，所述滑轨设置在外壳体的内侧壁上内筒体的外侧壁上。
与现有技术相比，本发明通过进料管向内筒体内加入污泥，电机可以带动内筒体转动，同时减速机实现空转，从而实现快速脱水，在脱水的过程中，固定轴与内筒体实现相对转动，从而连接杆和螺旋叶片对污泥搅拌，将污泥打散，使得污泥的脱水质量大大提高，刮板可以将内筒体上的污泥刮下，防止污泥将内筒体上的脱水孔堵塞，极大的提高了污泥的脱水效率，内筒体在转动的时候，滚轮可以在滑轨内转动，从而提高了内筒体转动时的稳定性。
