摘要
本发明涉及污水净化处理技术领域，尤其涉及一种污水净化箱。该污水净化箱包括箱体，设置在箱体顶部的进水管，设置在箱体下端一侧的出水管以及位于箱体外的回收箱，其特征在于：所述箱体内部设有导流片，所述的导流片上均匀设有若干个呈锥形的导流孔，在箱体上还设有注药管道以及和注药管道相连通的渗药管道，所述的渗药管道设置在箱体的内部，所述的渗药管道上设有多个出药孔，位于导流片和渗药管道之间在箱体的侧壁上设有排污口Ⅰ和排污口Ⅱ，与排污口Ⅰ连通的第一管道和与排污口Ⅱ连通的第二管道分别与回收箱相连接，在导流片和渗药管道之间的箱体上还设有过滤装置。本发明设计的污水净化箱结构简单、在清洗过滤网时不需拆卸，使用方便。
权利要求书

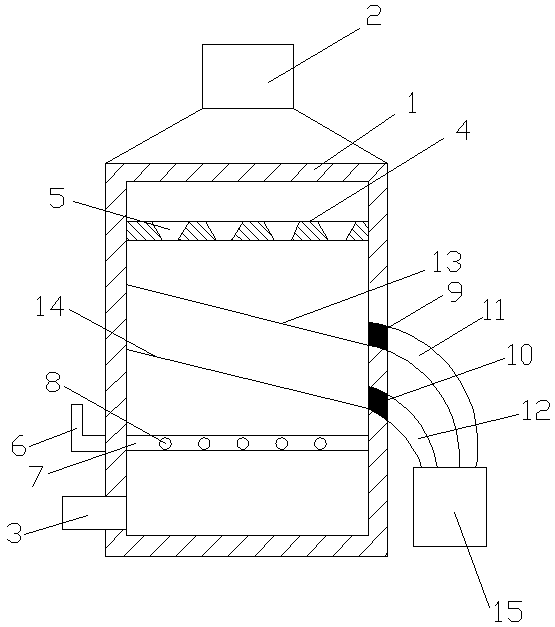

1.一种污水净化箱，包括箱体(1)，设置在箱体顶部的进水管(2)，设置在箱体下端一侧的出水管(3)以及位于箱体外的回收箱(15)，其特征在于：所述箱体(1)内部设有导流片(4)，所述的导流片上均匀设有若干个呈锥形的导流孔(5)，导流孔的孔径上宽下窄，在导流孔(5)的内圆周壁上设有螺旋状的导流槽，在箱体上还设有注药管道(6)以及和注药管道相连通的渗药管道(7)，所述的渗药管道设置在箱体(1)的内部，所述的渗药管道上设有多个出药孔(8)，位于导流片(4)和渗药管道(7)之间在箱体的侧壁上设有排污口Ⅰ(9)和排污口Ⅱ(10)，与排污口Ⅰ连通的第一管道(11)和与排污口Ⅱ连通的第二管道(12)分别与回收箱(15)相连接，在导流片(4)和渗药管道(7)之间的箱体上还设有过滤装置，所述的过滤装置包括倾斜设置在箱体内部的第一过滤网(13)和第二过滤网(14)，第一过滤网的较低端固定连接在排污口Ⅰ(9)的下边沿，第二过滤网(14)的较低端固定连接在排污口Ⅱ(10)的下边沿，位于箱体内在排污口Ⅰ和排污口Ⅱ的端口处分别设有用于封堵端口的封堵板和用于驱动封堵板移动的驱动机构。
2.根据权利要求1所述的一种污水净化箱，其特征在于：在所述第一过滤网(13)、第二过滤网(14)的两侧均设有卡槽(16)，在所述的卡槽上设置有刮板(17)，所述刮板(17)的宽度和两个过滤网的截面相等，所述刮板的一侧还连接有一可伸缩的推杆(18)，所述推杆的直径小于刮板(17)的宽度。
3.根据权利要求1所述的一种污水净化箱，其特征在于：所述第一管道(11)的直径和排污口Ⅰ的孔径相等，第二管道(12)的直径和排污口Ⅱ的孔径相等。
4.根据权利要求1所述的一种污水净化箱，其特征在于：所述导流孔(5)的小孔端朝向第一过滤网(13)。
5.根据权利要求1所述的一种污水净化箱，其特征在于：所述第一过滤网(13)的过滤精度低于第二过滤网(14)的过滤精度。
6.根据权利要求1所述的一种污水净化箱，其特征在于：所述排污口Ⅰ(9)和排污口Ⅱ(10)倾斜设置在箱体的侧壁上。
7.根据权利要求2所述的一种污水净化箱，其特征在于：所述的推杆(18)可手动或电动控制。
说明书
一种污水净化箱
技术领域
本发明涉及污水净化处理技术领域，尤其涉及一种污水净化箱。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。按照污水来源，污水可以分为这四类:来自制造采矿和工业生产活动的工业废水，来自住宅、写字楼、机关或相类似的生活污水，来自商业设施而且某些成分超过生活污水的无毒、无害的商业污水，来自雨水、雪水没有渗入土壤的地表水。
由于水资源的缺乏，因此需要对污水进行净化处理，污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。目前使用最多的污水处理设备是污水净化箱，现有的净化箱一般污水内的沉降物直接堆积在净化箱的底部，同时造成排污口的堵塞，同时仅仅依靠污水自身重力沉降使得污水中的某些金属离子无法沉降，影响污水的沉降效果。申请号为CN201620102183.2的专利中公开了一种污水净化箱，从进水管进入的污水经过导流罩进入过滤罩内，然后在过滤条网的作用下将污水的杂质留在过滤罩内，为了避免堵塞、提高污水的净化效果，需要定期清理过滤罩，每次清理时需要将过滤罩从固定板上拆卸下来，使用比较麻烦，为此本发明提出了一种不需拆卸过滤装置、结构简单、使用方便的污水净化箱。
发明内容
本发明的目的在于克服现有技术中存在的不足，而提供一种不需拆卸过滤装置、结构简单、使用方便的污水净化箱。
本发明解决上述技术问题所采用的技术方案是：一种污水净化箱，包括箱体，设置在箱体顶部的进水管，设置在箱体下端一侧的出水管以及位于箱体外的回收箱，其特征在于：所述箱体内部设有导流片，所述的导流片上均匀设有若干个呈锥形的导流孔，导流孔的孔径上宽下窄，在导流孔的内圆周壁上设有螺旋状的导流槽，在箱体上还设有注药管道以及和注药管道相连通的渗药管道，所述的渗药管道设置在箱体的内部，所述的渗药管道上设有多个出药孔，位于导流片和渗药管道之间在箱体的侧壁上设有排污口Ⅰ和排污口Ⅱ，与排污口Ⅰ连通的第一管道和与排污口Ⅱ连通的第二管道分别与回收箱相连接，在导流片和渗药管道之间的箱体上还设有过滤装置，所述的过滤装置包括倾斜设置在箱体内部的第一过滤网和第二过滤网，第一过滤网的较低端固定连接在排污口Ⅰ的下边沿，第二过滤网的较低端固定连接在排污口Ⅱ的下边沿，位于箱体内在排污口Ⅰ和排污口Ⅱ的端口处分别设有用于封堵端口的封堵板和用于驱动封堵板移动的驱动机构。
进一步的，在所述第一过滤网、第二过滤网的两侧均设有卡槽，在所述的卡槽上设置有刮板，所述刮板的宽度和两个过滤网的截面相等，所述刮板的一侧还连接有一可伸缩的推杆，所述推杆的直径小于刮板的宽度。
进一步的，所述第一管道的直径和排污口Ⅰ的孔径相等，第二管道的直径和排污口Ⅱ的孔径相等。
进一步的，所述导流孔的小孔端朝向第一过滤网。
进一步的，所述第一过滤网的过滤精度低于第二过滤网的过滤精度。
进一步的，所述排污口Ⅰ和排污口Ⅱ倾斜设置在箱体的侧壁上。
进一步的，所述的推杆可手动或电动控制。
本发明的有益效果是：
从进水管中进入的污水经过导流片的导流孔缓冲后，先由第一过滤网将废水中颗粒较大的废物进行初步过滤，然后经过第二过滤网再将颗粒相对较小的废物过滤掉，可以根据实际需要在箱体内依次设置多个过滤精度不同的过滤网，直到过滤后的污水中不再有固体颗粒，再通过设置在箱体上的注药管道向箱体中加入药液，向被过滤网过滤之后的污水中加入药液，避免了药液的浪费，药液经过和注药管道相连通的渗药管道由渗药管道上的出药孔进入箱体内，能够使得污水中的某些金属离子进行沉降，提高污水的沉降效果。当过滤网上残留的废物较多需要进行清理时可先停止向箱体内注入水，通过箱体外部的电机或其它驱动机构使封堵板向上移动，电机或其它驱动机构可控制器进行控制，打开相应的排污口，利用手动或电动推动推杆使与之相连接的刮板在在卡槽中沿倾斜的过滤网向下移动，刮板在移动的过程中使残留在过滤网上废物由排污口进入管道并回收箱内收集，本发明设计的污水净化箱在清洗过滤网时不需拆卸，使用方便，此外，本设计中利用过滤网先对污水进行多次过滤，然后再向箱体内注入药液，此结构在避免药液浪费的同时又提高了污水的净化效果。
