申请日2017.05.24
公开(公告)日2017.08.08
IPC分类号C02F9/02; C02F103/12
摘要
本发明涉及一种用于水泥厂特殊废水的处理设备，包括静置箱体和分离箱体，静置箱体顶部设有入料口，静置箱体底部设有除杂箱体，除杂箱体一侧设有除杂口，除杂箱体内部设有搅拌组件，静置箱体一侧设有通气装置，静置箱体和分离箱体之间设有过料通道，过料通道外围设有换热夹套，分离箱体顶部设有分离箱顶盖，分离箱体内部设有过滤件，分离箱体一侧设有悬浮物出口和出料口。本发明与现有技术相比具有下列优点：整体结构简单、操作方便快捷，使得原料中的水泥能够结块并排杂，分离出悬浮物和细小颗粒，使得水泥工业废水处理并能够回用，不但具有环境社会效益而且经济效益也十分显著。
权利要求书
1.一种用于水泥厂特殊废水的处理设备，其特征在于：包括静置箱体和分离箱体，所述静置箱体顶部设有入料口，所述静置箱体底部设有除杂箱体，所述除杂箱体一侧设有除杂口，所述除杂箱体内部设有搅拌组件，所述静置箱体一侧设有通气装置，所述通气装置包括外置通气管道和内置通气管道，所述外置通气管道上设有控制阀门，所述静置箱体和分离箱体之间设有过料通道，所述过料通道外围设有换热夹套，所述分离箱体顶部设有分离箱顶盖，所述分离箱体内部设有过滤件，所述过滤件通过设于底部的固定块固定，所述分离箱体一侧设有悬浮物出口和出料口，所述悬浮物出口设于过滤件顶部，所述出料口设有过滤件底部。
2.根据权利要求1所述的一种用于水泥厂特殊废水的处理设备，其特征在于：所述搅拌组件包括搅拌轴、搅拌棒和电机，所述电机带动搅拌轴，所述搅拌棒设于搅拌轴上，所述电机设于除杂箱盖上，所述除杂箱盖设于除杂箱体底部。
3.根据权利要求2所述的一种用于水泥厂特殊废水的处理设备，其特征在于：所述搅拌棒一端固定于搅拌轴上，另一端向上向外延伸。
4.根据权利要求1所述的一种用于水泥厂特殊废水的处理设备，其特征在于：所述外置通气管道连接多个内置通气管道。
5.根据权利要求1所述的一种用于水泥厂特殊废水的处理设备，其特征在于：所述换热夹套内排入空气或者水。
说明书
一种用于水泥厂特殊废水的处理设备
技术领域
本发明涉及一种用于水泥厂特殊废水的处理设备，属于建筑工程技术领域。
背景技术
我国是一个水资源相对贫乏的国家，节约用水、保护水资源已成为国民的共识。水泥工业生产用水量大而对水质要求不高，主要用于旋转窑冷却、地面冲洗、冲洗磨机等，其生产废水一般未经处理直接排入地面水体，严重时造成河道淤塞，影响了人们正常的生活生产用水。根据研究表明水泥生产废水主要污染物为悬浮物和细小颗粒，而水泥生产对用水水质要求不高，因此，对水泥工业废水处理并回用，不但具有环境社会效益而且经济效益也十分显著。
因此，应该提供一种新的技术方案解决上述问题。
发明内容
本发明提供一种用于水泥厂特殊废水的处理设备。
为达到上述目的，本发明采用的技术方案是：

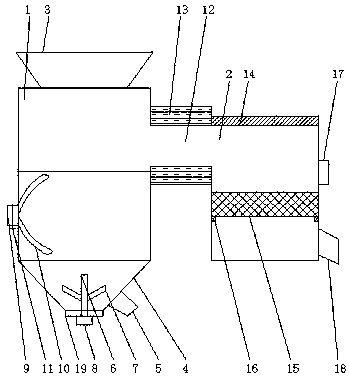

一种用于水泥厂特殊废水的处理设备，包括静置箱体和分离箱体，静置箱体顶部设有入料口，静置箱体底部设有除杂箱体，除杂箱体一侧设有除杂口，除杂箱体内部设有搅拌组件，静置箱体一侧设有通气装置，通气装置包括外置通气管道和内置通气管道，外置通气管道上设有控制阀门，静置箱体和分离箱体之间设有过料通道，过料通道外围设有换热夹套，分离箱体顶部设有分离箱顶盖，分离箱体内部设有过滤件，过滤件通过设于底部的固定块固定，分离箱体一侧设有悬浮物出口和出料口，悬浮物出口设于过滤件顶部，出料口设有过滤件底部。
上述技术方案的有关内容解释如下：
上述技术方案中，搅拌组件包括搅拌轴、搅拌棒和电机，电机带动搅拌轴，搅拌棒设于搅拌轴上，电机设于除杂箱盖上，除杂箱盖设于除杂箱体底部。
进一步的技术方案，搅拌棒一端固定于搅拌轴上，另一端向上向外延伸。
优选的，外置通气管道连接多个内置通气管道。
优选的，换热夹套内排入空气或者水。
由于上述技术方案运用，本发明与现有技术相比具有下列优点：
整体结构简单、操作方便快捷，使得原料中的水泥能够结块并排杂，分离出悬浮物和细小颗粒，使得水泥工业废水处理并能够回用，不但具有环境社会效益而且经济效益也十分显著。
