申请日2017.05.12
公开(公告)日2017.12.05
IPC分类号G01N1/36
摘要
本实用新型提出了一种环境检测用废水样品保存箱，包括主体和盖板，内筒体、外筒体将主体内部分隔成第一样品室、第二样品室、第三样品室，第一样品室底部设有第一减震垫，第一减震垫上设有多个第一试管插槽，内筒体内壁上设有多个与第一试管插槽一一对应设置的第一试管固定件，第二样品室底部设有第二减震垫，第二减震垫上设有多个第二试管插槽，内筒体外壁上设有多个与第二试管插槽一一对应设置的第二试管固定件，第三样品室底部设有第三减震垫，第三减震垫上设有多个第三试管插槽，外筒体外壁上设有多个与第三试管插槽一一对应设置的第三试管固定件。本实用新型结构简单，使用方便，通过打开盖板即可存取或拿取样品，可同时保存不同的废水样品。

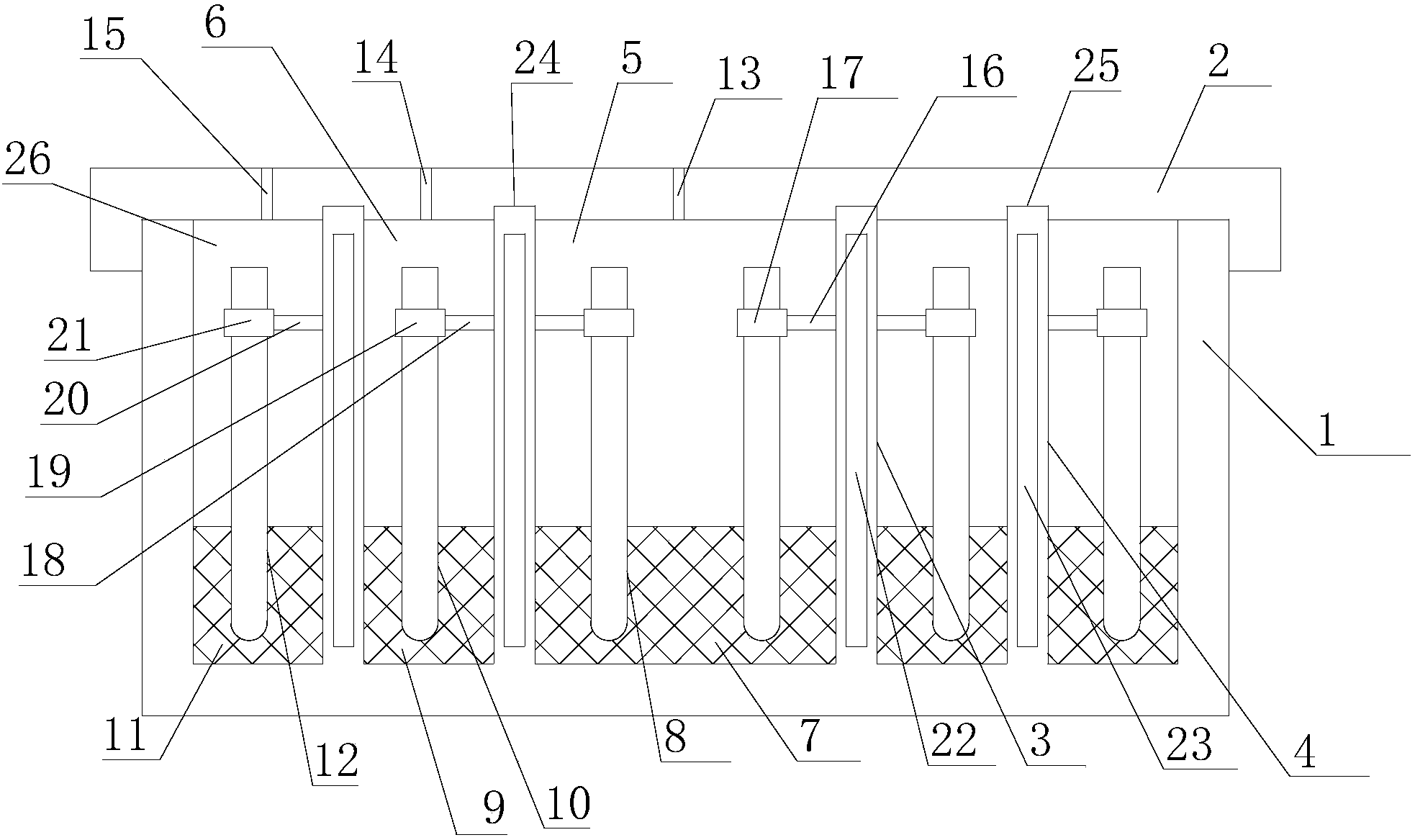

摘要附图
权利要求书
1.一种环境检测用废水样品保存箱，其特征在于，包括主体(1)和盖板(2)，其中：
主体(1)为一端开口的筒体结构，主体(1)内设有同轴布置的内筒体(3)、外筒体(4)，内筒体(3)、外筒体(4)将主体(1)内部从内到外依次分隔成第一样品室(5)、第二样品室(6)、第三样品室(26)，第一样品室(5)底部设有第一减震垫(7)，第一减震垫(7)上设有多个第一试管插槽(8)，多个第一试管插槽(8)以主体(1)的中心轴线为中心呈圆周分布，内筒体(3)内壁设有多个第一试管固定件，第一试管固定件的数量与第一试管插槽(8)数量一致且多个第一试管固定件与多个第一试管插槽(8)一一对应设置;第二样品室(6)底部设有第二减震垫(9)，第二减震垫(9)上设有多个第二试管插槽(10)，多个第二试管插槽(10)以主体(1)的中心轴线为中心呈圆周分布，内筒体(3)外壁设有多个第二试管固定件，第二试管固定件的数量与第二试管插槽(10)的数量一致且多个第二试管固定件与多个第二试管插槽(10)一一对应设置;第三样品室(26)底部设有第三减震垫(11)，第三减震垫(11)上设有多个第三试管插槽(12)，多个第三试管插槽(12)以主体(1)的中心轴线为中心呈圆周分布，外筒体(4)外壁上设有多个第三试管固定件，第三试管固定件的数量与第三试管插槽(12)的数量一致且多个第三试管固定件与多个第三试管插槽(12)一一对应设置;
盖板(2)与主体(1)开口端配合连接对主体(1)进行密封，盖板(2)上设有第一导气孔(13)、第二导气孔(14)、第三导气孔(15)，第一导气孔(13)、第二导气孔(14)、第三导气孔(15)分别与第一样品室(5)、第二样品室(6)、第三样品室(26)连通。
2.根据权利要求1所述的环境检测用废水样品保存箱，其特征在于，第一试管固定件包括第一支撑架(16)和第一弹性架(17)，第一支撑架(16)水平安装在内筒体(3)内壁上，第一弹性架(17)安装在第一支撑架(16)远离内筒体(3)一端，第一弹性架(17)的截面为具有开口的环形。
3.根据权利要求1所述的环境检测用废水样品保存箱，其特征在于，第二试管固定件包括第二支撑架(18)和第二弹性架(19)，第二支撑架(18)水平安装在内筒体(3)外壁上，第二弹性架(19)安装在第二支撑架(18)远离内筒体(3)一端，第二弹性架(19)的截面为具有开口的环形。
4.根据权利要求1-3中任一项所述的环境检测用废水样品保存箱，其特征在于，第三试管固定件包括第三支撑架(20)和第三弹性架(21)，第三支撑架(20)水平安装外筒体(4)外壁上，第三弹性架(21)安装在第三支撑架(20)远离外筒体(4)一端，第三弹性架(21)的截面为具有开口的环形。
5.根据权利要求1-3中任一项所述的环境检测用废水样品保存箱，其特征在于，内筒体(3)内设有第一环形隔热腔(22)。
6.根据权利要求1-3中任一项所述的环境检测用废水样品保存箱，其特征在于，外筒体(4)内设有第二环形隔热腔(23)。
7.根据权利要求1-3中任一项所述的环境检测用废水样品保存箱，其特征在于，盖板(2)内侧设有同心布置的第一圆环卡槽(24)、第二圆环卡槽(25)，第一圆环卡槽(24)的直径小于第二圆环卡槽(25)的直径，内筒体(3)顶端卡接在第一圆环卡槽(24)内，外筒体(4)顶端卡接在第二圆环卡槽(25)内。
8.根据权利要求1-3中任一项所述的环境检测用废水样品保存箱，其特征在于，盖板(2)与主体(1)螺纹配合连接。
说明书
一种环境检测用废水样品保存箱
技术领域
本实用新型涉及环境检测技术领域，尤其涉及一种环境检测用废水样品保存箱。
背景技术
工业废水检测，主要是对企业工厂在生产工艺过程中排出的废水、污水和水生物检测的总称。工艺废水检测包括生产废水和生产污水。按工业企业的产品和加工对象可分为造纸废水、纺织废水、制革废水、农药废水、冶金废水、炼油废水等。工业废水检测时需要取样，但经常由于样品取样后得不得科学存储，致使检测结果有失准确，并且现有技术中的样品盒一般仅放置一种样品，如果同时放入两种样品，样品之间会出现相互影响，从而影响检测的准确性。
实用新型内容
基于背景技术中存在的技术问题，本实用新型提出了一种环境检测用废水样品保存箱。
本实用新型提出的一种环境检测用废水样品保存箱，包括主体和盖板，其中：
主体为一端开口的筒体结构，主体内设有同轴布置的内筒体、外筒体，内筒体、外筒体将主体内部从内到外依次分隔成第一样品室、第二样品室、第三样品室，第一样品室底部设有第一减震垫，第一减震垫上设有多个第一试管插槽，多个第一试管插槽以主体的中心轴线为中心呈圆周分布，内筒体内壁设有多个第一试管固定件，第一试管固定件的数量与第一试管插槽数量一致且多个第一试管固定件与多个第一试管插槽一一对应设置;第二样品室底部设有第二减震垫，第二减震垫上设有多个第二试管插槽，多个第二试管插槽以主体的中心轴线为中心呈圆周分布，内筒体外壁设有多个第二试管固定件，第二试管固定件的数量与第二试管插槽的数量一致且多个第二试管固定件与多个第二试管插槽一一对应设置;第三样品室底部设有第三减震垫，第三减震垫上设有多个第三试管插槽，多个第三试管插槽以主体的中心轴线为中心呈圆周分布，外筒体外壁上设有多个第三试管固定件，第三试管固定件的数量与第三试管插槽的数量一致且多个第三试管固定件与多个第三试管插槽一一对应设置;
盖板与主体开口端配合连接对主体进行密封，盖板上设有第一导气孔、第二导气孔、第三导气孔，第一导气孔、第二导气孔、第三导气孔分别与第一样品室、第二样品室、第三样品室连通。
优选的，第一试管固定件包括第一支撑架和第一弹性架，第一支撑架水平安装在内筒体内壁上，第一弹性架安装在第一支撑架远离内筒体一端，第一弹性架的截面为具有开口的环形。
优选的，第二试管固定件包括第二支撑架和第二弹性架，第二支撑架水平安装在内筒体外壁上，第二弹性架安装在第二支撑架远离内筒体一端，第二弹性架的截面为具有开口的环形。
优选的，第三试管固定件包括第三支撑架和第三弹性架，第三支撑架水平安装外筒体外壁上，第三弹性架安装在第三支撑架远离外筒体一端，第三弹性架的截面为具有开口的环形。
优选的，内筒体内设有第一环形隔热腔。
优选的，外筒体内设有第二环形隔热腔。
优选的，盖板内侧设有同心布置的第一圆环卡槽、第二圆环卡槽，第一圆环卡槽的直径小于第二圆环卡槽的直径，内筒体顶端卡接在第一圆环卡槽内，外筒体顶端卡接在第二圆环卡槽内。
优选的，盖板与主体螺纹配合连接。
本实用新型中，通过设置内筒体、外筒体将主体内部分隔成第一样品室、第二样品室、第三样品室，第一样品室底部设有第一减震垫，第一减震垫上设有多个第一试管插槽，内筒体内壁上设有多个与第一试管插槽一一对应设置的第一试管固定件，第二样品室底部设有第二减震垫，第二减震垫上设有多个第二试管插槽，内筒体外壁上设有多个与第二试管插槽一一对应设置的第二试管固定件，第三样品室底部设有第三减震垫，第三减震垫上设有多个第三试管插槽，外筒体外壁上设有多个与第三试管插槽一一对应设置的第三试管固定件。使用时，在第一样品室内放入装有相同废水样品的试管，各试管底部分别插入第一试管插槽内且试管顶端通过第一试管固定件进行固定，防止试管晃动;在第二样品室内放入装有相同废水样品的试管，各试管底部分别插入第二试管插槽内且试管顶端通过第一试管固定件进行固定，防止试管晃动;在第三样品室内放入装有相同废水样品的试管，各试管底部分别插入第三试管插槽内且试管顶端通过第一试管固定件进行固定，防止试管晃动;这样可以有效避免不同样品之间的交叉感染，影响检测效果;试管放置好后，将盖板卡接在主体开口端，从第一导气孔、第二导气孔、第三导气孔分别向第一样品室、第二样品室、第三样品室内导入冷却气体，可以根据不同废水样品的保存要求充入不同温度的冷却气体。本实用新型结构简单，使用方便，通过打开盖板即可存取或拿取样品，可同时保存不同的废水样品，且第一样品室、第二样品室、第三样品室内均可以保存多个试管，样品之间没有影响，保证了检测效果。
