申请日2017.04.24
公开(公告)日2017.07.04
IPC分类号D06B15/10; D06B23/20; D06B23/22
摘要
一种用于机械工程的环保的纺织品脱水处理设备，包括底板、框体装置、电机装置、第一旋转装置、第二旋转装置、加热装置，底板上设有万向轮、回收箱，框体装置包括支撑板、第一支撑杆、第一固定杆、滑块、框体、定位环、排水管，电机装置包括电机、转轴、第二固定杆，第一旋转装置包括旋转框、挡环、固定块，第二旋转装置包括过滤网、分散板、第一弹簧、封闭板，加热装置包括遮板、第二弹簧、散热框、加热棒、握持环、卡扣块。本发明通过对纺织品进行离心脱水时进行加热，进而可以大大提高对纺织品脱水的效率。
权利要求书
1.一种用于机械工程的环保的纺织品脱水处理设备，其特征在于：所述用于机械工程的环保的纺织品脱水处理设备包括底板、位于所述底板上方的框体装置、设置于所述底板上的电机装置、位于所述电机装置上方的第一旋转装置、位于所述第一旋转装置下方的第二旋转装置、位于所述第一旋转装置上方的加热装置，所述底板上设有位于其下方的若干万向轮、位于其上方的回收箱，所述框体装置包括支撑板、位于所述支撑板下方的第一支撑杆、设置于所述第一支撑杆上的第一固定杆、设置于所述支撑板上的滑块、位于所述支撑板上方的框体、收容于所述框体内的定位环、位于所述支撑板下方的排水管，所述电机装置包括电机、位于所述电机上方的转轴、位于所述电机右侧的第二固定杆，所述第一旋转装置包括旋转框、收容于所述旋转框内的挡环、位于所述旋转框右侧的固定块，所述第二旋转装置包括过滤网、收容于所述过滤网内的分散板、位于所述分散板下方的第一弹簧、位于所述第一弹簧下方的封闭板，所述加热装置包括遮板、位于所述遮板下方的第二弹簧、散热框、收容于所述散热框内的加热棒、位于所述遮板上方的握持环、位于所述散热框左侧的卡扣块。
2.如权利要求1所述的用于机械工程的环保的纺织品脱水处理设备，其特征在于：所述回收箱呈空心的长方体，所述回收箱放置在所述底板上。
3.如权利要求2所述的用于机械工程的环保的纺织品脱水处理设备，其特征在于：所述支撑板上设有贯穿其上下表面的第一通孔及第二通孔，所述第一支撑杆的下端与所述底板固定连接，所述第一支撑杆的上端与所述支撑板固定连接，所述第一固定杆的左端与所述第一支撑杆固定连接，所述滑块收容于所述第一通孔内且与所述支撑板固定连接，所述框体呈横截面为圆环的柱体，所述框体的下表面与所述支撑板的上表面固定连接，所述定位环呈横截面为圆环的柱体，所述定位环的下表面与所述支撑板的上表面固定连接，所述第一通孔位于所述定位环的下方，所述第二通孔位于所述定位环的右侧，所述排水管的上端对准所述第二通孔且与所述支撑板的下表面固定连接，所述排水管位于所述回收箱的上方。
4.如权利要求3所述的用于机械工程的环保的纺织品脱水处理设备，其特征在于：所述电机的下表面与所述底板固定连接，所述第一固定杆的右端与所述电机固定连接，所述转轴呈圆柱体且竖直放置，所述转轴的下端与所述电机连接，所述转轴贯穿所述滑块的上下表面且与其滑动接触，所述第二固定杆的左端与所述电机固定连接，所述第二固定杆的右端顶靠在所述回收箱的左表面上。
5.如权利要求4所述的用于机械工程的环保的纺织品脱水处理设备，其特征在于：所述旋转框呈横截面为圆环的柱体，所述旋转框的下端收容于所述框体内，所述挡环呈圆环状，所述挡环的外侧面与所述旋转框的内表面固定连接，所述挡环上设有贯穿其上下表面的第三通孔，所述固定块呈水平状，所述固定块的一端与所述旋转框的侧面固定连接。
6.如权利要求5所述的用于机械工程的环保的纺织品脱水处理设备，其特征在于：所述过滤网呈横截面为圆环的柱体，所述过滤网的上表面与所述旋转框的下表面固定连接，所述过滤网的下表面与所述支撑板的上表面滑动接触，所述过滤网的下端收容于所述定位环内且与所述定位环的内表面滑动接触，所述封闭板的侧面与所述过滤网的内表面固定连接，所述封闭板的下表面与所述支撑板的上表面滑动接触，所述转轴的上端与所述封闭板的下表面固定连接，所述分散板的纵截面呈弯曲状，所述分散板与所述过滤网的内表面滑动接触，所述第一弹簧的上端与所述分散板固定连接，所述第一弹簧的下端与所述封闭板固定连接。
7.如权利要求6所述的用于机械工程的环保的纺织品脱水处理设备，其特征在于：所述遮板盖在所述旋转框的上表面上，所述第二弹簧的上端与所述遮板固定连接，所述第二弹簧的下端与所述固定块固定连接，所述散热框呈空心的长方体，所述散热框的上表面与所述遮板的下表面固定连接，所述握持环的两端与所述遮板的上表面固定连接，所述卡扣块设有两个，所述卡扣块的上端与所述遮板的下表面固定连接，所述卡扣块顶靠在所述旋转框上。
说明书
一种用于机械工程的环保的纺织品脱水处理设备
技术领域
本发明涉及机械技术领域，尤其是涉及一种用于机械工程的环保的纺织品脱水处理设备。
背景技术
随着生活水平的提高，服装业也迅速的发展起来，纺织工艺也得到了快速的发展。然而，在纺织工艺中，纺织品脱水为必须的工艺之一。然而，现有的脱水工艺对纺织品脱水效率低，脱水效果不理想，无法有效的将纺织品上的水分清除，影响纺织工艺的整体效率。
因此，有必要提供一种新的技术方案以克服上述缺陷。
发明内容
本发明的目的在于提供一种可有效解决上述技术问题的用于机械工程的环保的纺织品脱水处理设备。
为达到本发明之目的，采用如下技术方案：

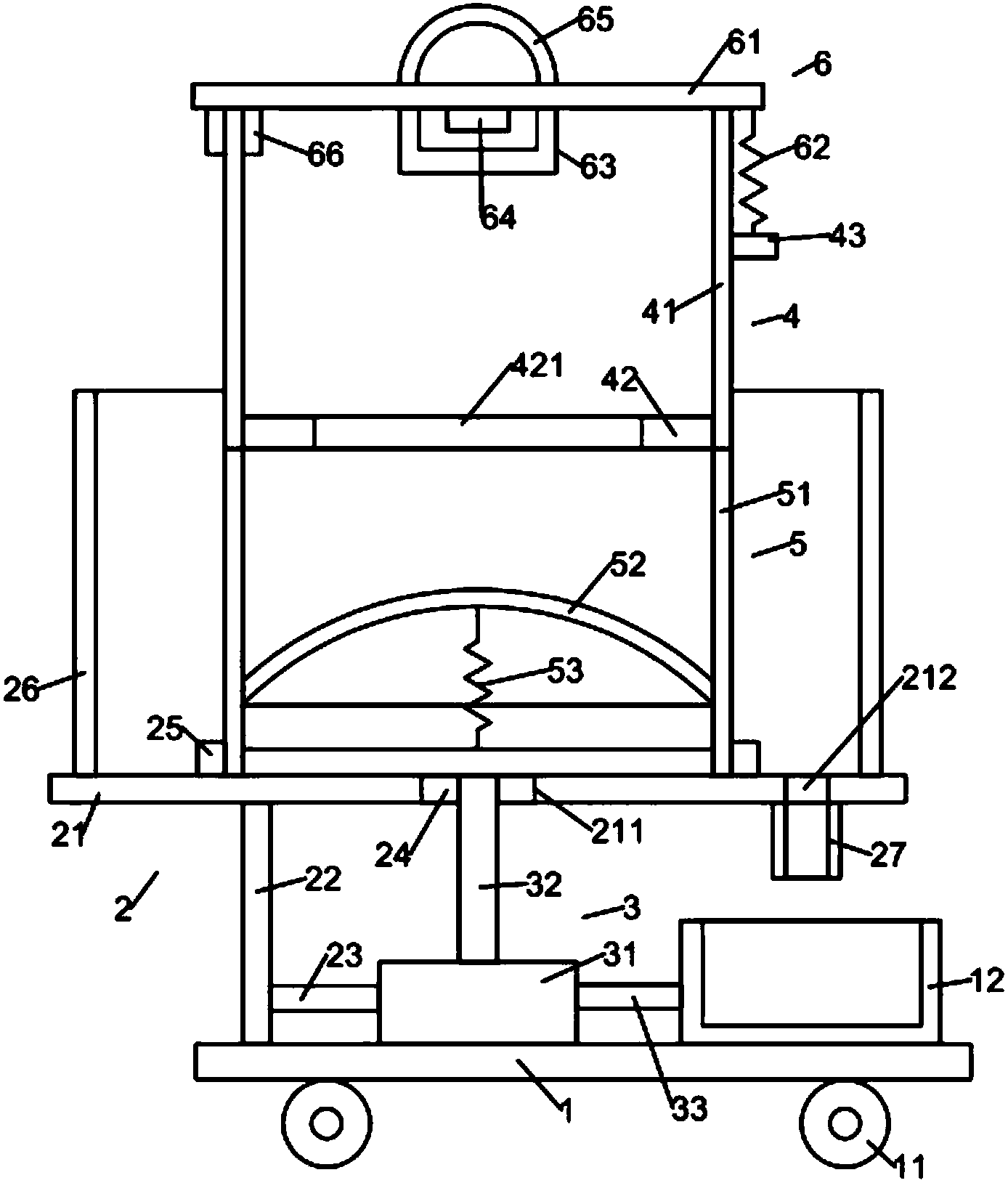

一种用于机械工程的环保的纺织品脱水处理设备，所述用于机械工程的环保的纺织品脱水处理设备包括底板、位于所述底板上方的框体装置、设置于所述底板上的电机装置、位于所述电机装置上方的第一旋转装置、位于所述第一旋转装置下方的第二旋转装置、位于所述第一旋转装置上方的加热装置，所述底板上设有位于其下方的若干万向轮、位于其上方的回收箱，所述框体装置包括支撑板、位于所述支撑板下方的第一支撑杆、设置于所述第一支撑杆上的第一固定杆、设置于所述支撑板上的滑块、位于所述支撑板上方的框体、收容于所述框体内的定位环、位于所述支撑板下方的排水管，所述电机装置包括电机、位于所述电机上方的转轴、位于所述电机右侧的第二固定杆，所述第一旋转装置包括旋转框、收容于所述旋转框内的挡环、位于所述旋转框右侧的固定块，所述第二旋转装置包括过滤网、收容于所述过滤网内的分散板、位于所述分散板下方的第一弹簧、位于所述第一弹簧下方的封闭板，所述加热装置包括遮板、位于所述遮板下方的第二弹簧、散热框、收容于所述散热框内的加热棒、位于所述遮板上方的握持环、位于所述散热框左侧的卡扣块。
所述回收箱呈空心的长方体，所述回收箱放置在所述底板上。
所述支撑板上设有贯穿其上下表面的第一通孔及第二通孔，所述第一支撑杆的下端与所述底板固定连接，所述第一支撑杆的上端与所述支撑板固定连接，所述第一固定杆的左端与所述第一支撑杆固定连接，所述滑块收容于所述第一通孔内且与所述支撑板固定连接，所述框体呈横截面为圆环的柱体，所述框体的下表面与所述支撑板的上表面固定连接，所述定位环呈横截面为圆环的柱体，所述定位环的下表面与所述支撑板的上表面固定连接，所述第一通孔位于所述定位环的下方，所述第二通孔位于所述定位环的右侧，所述排水管的上端对准所述第二通孔且与所述支撑板的下表面固定连接，所述排水管位于所述回收箱的上方。
所述电机的下表面与所述底板固定连接，所述第一固定杆的右端与所述电机固定连接，所述转轴呈圆柱体且竖直放置，所述转轴的下端与所述电机连接，所述转轴贯穿所述滑块的上下表面且与其滑动接触，所述第二固定杆的左端与所述电机固定连接，所述第二固定杆的右端顶靠在所述回收箱的左表面上。
所述旋转框呈横截面为圆环的柱体，所述旋转框的下端收容于所述框体内，所述挡环呈圆环状，所述挡环的外侧面与所述旋转框的内表面固定连接，所述挡环上设有贯穿其上下表面的第三通孔，所述固定块呈水平状，所述固定块的一端与所述旋转框的侧面固定连接。
所述过滤网呈横截面为圆环的柱体，所述过滤网的上表面与所述旋转框的下表面固定连接，所述过滤网的下表面与所述支撑板的上表面滑动接触，所述过滤网的下端收容于所述定位环内且与所述定位环的内表面滑动接触，所述封闭板的侧面与所述过滤网的内表面固定连接，所述封闭板的下表面与所述支撑板的上表面滑动接触，所述转轴的上端与所述封闭板的下表面固定连接，所述分散板的纵截面呈弯曲状，所述分散板与所述过滤网的内表面滑动接触，所述第一弹簧的上端与所述分散板固定连接，所述第一弹簧的下端与所述封闭板固定连接。
所述遮板盖在所述旋转框的上表面上，所述第二弹簧的上端与所述遮板固定连接，所述第二弹簧的下端与所述固定块固定连接，所述散热框呈空心的长方体，所述散热框的上表面与所述遮板的下表面固定连接，所述握持环的两端与所述遮板的上表面固定连接，所述卡扣块设有两个，所述卡扣块的上端与所述遮板的下表面固定连接，所述卡扣块顶靠在所述旋转框上。
与现有技术相比，本发明具有如下有益效果：本发明用于机械工程的环保的纺织品脱水处理设备通过对纺织品进行离心脱水时进行加热，进而可以大大提高对纺织品脱水的效率，脱水效果好，能够有效的满足纺织工艺的需要，提高纺织工艺整体的效率。
