申请日2017.05.09
公开(公告)日2017.12.15
IPC分类号E03F5/10
摘要
本实用新型公开了一种有检修功能的垃圾渗沥液调节池覆盖系统，其包括：盖膜、气体收集管、重力压管、浮球和检修装置;盖膜覆盖在垃圾渗沥液调节池上部;重力压管安装在盖膜的上表面;在重力压管的下方还设有盖膜加强层，盖膜加强层与盖膜焊接连接;浮球固定在盖膜的下方;穿孔带穿过浮球内部与浮球连接带连接，浮球连接带通过浮球固定带连接至盖膜;所述检修装置设置在盖膜的检修口位置。利用本实用新型有检修功能的垃圾渗沥液调节池覆盖系统能有效地减小对周围环境的恶臭污染;同时能够阻止雨水流入垃圾渗沥液调节池覆;检修装置平时密封、检修时打开供人员出入并作为鼓风口，检修装置部位的盖膜下面设置环形浮板以保持总体的平衡。
权利要求书
1.一种有检修功能的垃圾渗沥液调节池覆盖系统，用于对垃圾渗沥液调节池的液面进行覆盖，其特征在于，覆盖系统包括：盖膜、气体收集管、重力压管、浮球和检修装置;所述盖膜覆盖在垃圾渗沥液调节池上部，盖膜的边缘与垃圾渗沥液调节池内壁密封连接;所述气体收集管固定在垃圾渗沥液调节池的内壁且位于盖膜下方;所述重力压管安装在盖膜的上表面;在重力压管的下方还设有盖膜加强层，所述盖膜加强层与盖膜焊接连接;所述浮球固定在盖膜的下方，浮球设置在重力压管的两侧;穿孔带穿过浮球内部与浮球连接带连接，浮球连接带通过浮球固定带连接至盖膜;所述检修装置设置在盖膜的检修口位置，检修装置包括检修管、环形浮板、浮板包裹膜和检修管封盖，所述检修管插接在检修口处并且与盖膜密封焊接连接;环形浮板的直径大于检修管的直径，环形浮板通过浮板包裹膜连接在盖膜的下方，环绕所述检修管;检修管封盖设置在检修管的开口。
2.根据权利要求1所述的有检修功能的垃圾渗沥液调节池覆盖系统，其特征在于，所述环形浮板为聚苯乙烯泡沫板。
3.根据权利要求1或2所述的有检修功能的垃圾渗沥液调节池覆盖系统，其特征在于，还包括聚苯乙烯浮力垫，所述聚苯乙烯浮力垫设置在重力压管的两侧，位于盖膜的上侧，并且与浮球的位置相对应;浮力垫固定膜覆盖聚苯乙烯浮力垫并与盖膜焊接连接。
4.根据权利要求3所述的有检修功能的垃圾渗沥液调节池覆盖系统，其特征在于，所述重力压管通过压管固定件固定在盖膜加强膜的上方，相邻的重力压管通过不锈钢链连接，重力压管的端头通过不锈钢链与不锈钢锚环连接，不锈钢锚环与垃圾渗沥液调节池的混凝土壁连接。
5.根据权利要求4所述的有检修功能的垃圾渗沥液调节池覆盖系统，其特征在于，所述重力压管由压管单元连接构成，压管单元包括管体、盲板、端帽和填充物，两个盲板分别封堵在管体的两个开口，两个端帽分别固定在管体的两端，填充物填充在管体内。
说明书
有检修功能的垃圾渗沥液调节池覆盖系统
技术领域
本实用新型属于垃圾填埋处理技术领域，特别是涉及一种有检修功能的垃圾渗沥液调节池覆盖系统。
背景技术
垃圾填埋仍然是我国大多数城市解决生活垃圾出路的最主要方法，2005年底全国共有356座生活垃圾填埋场，85%的城市生活垃圾采用填埋处理。填埋技术的特点是操作简单，可以处理所有种类的垃圾。但占地面积大，同时存在严重的二次污染，例如垃圾渗出液会污染地下水及土壤，垃圾堆放产生的臭气严重影响场地周边的空气质量，另外，垃圾发酵产生的甲烷气体既是火灾及爆炸隐患，排放到大气中又会产生温室效应。
垃圾渗沥液是垃圾在填埋过程中经厌氧发酵和降水的冲刷、地表水或地下水的浸泡而滤出的污水，同一年内同一地区的大气降水量是极不均匀的，为稳定渗沥液处理站的处理规模与水质，填埋场必须设置渗沥液调节池。调节池是在渗沥液处理系统前设置的具有均化、调蓄功能或兼有污水预处理功能的构筑物。垃圾体产生的高浓度渗沥液通过专用管道输送至调节池后，池内敞露的液面散发的恶臭气味会给周边环境带来大气污染，严重影响环境，调节池也就成为周边环境最大的污染源。同时，雨季时调节池敞露的池面汇集的雨水全部成为渗沥液，增加了渗沥液产生量。
实用新型内容
本实用新型的目的是提供一种有检修功能的垃圾渗沥液调节池覆盖系统，以解决垃圾堆放产生的臭气严重影响场地周边的空气质量的问题。
本实用新型解决上述技术问题的技术方案如下：一种有检修功能的垃圾渗沥液调节池覆盖系统，用于对垃圾渗沥液调节池的液面进行覆盖，覆盖系统包括：盖膜、气体收集管、重力压管、浮球和检修装置;

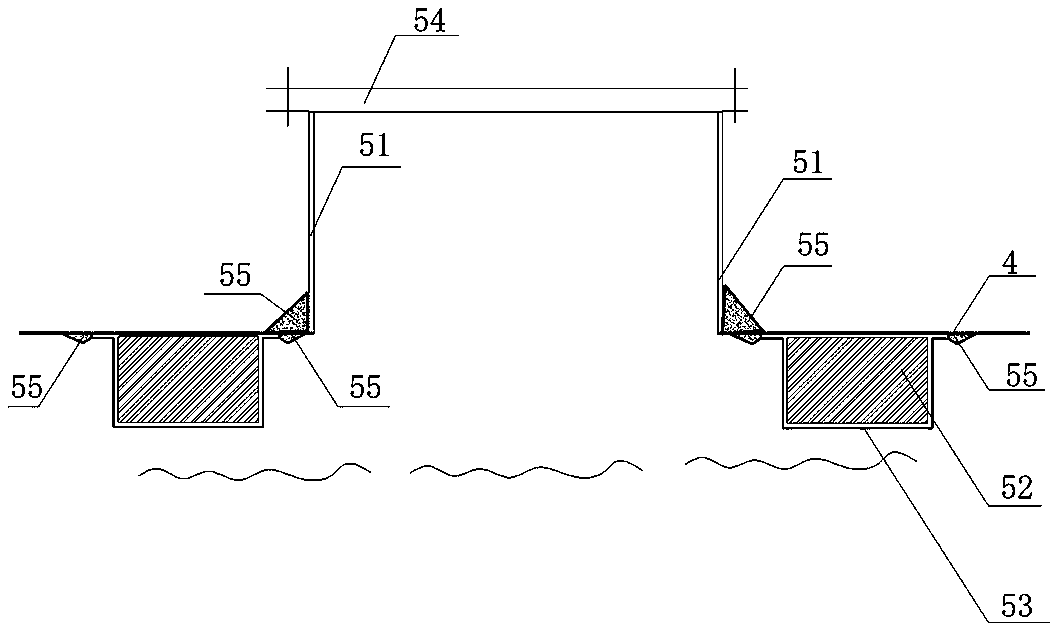

所述盖膜覆盖在垃圾渗沥液调节池上部，盖膜的边缘与垃圾渗沥液调节池内壁密封连接;所述气体收集管固定在垃圾渗沥液调节池的内壁且位于盖膜下方;所述重力压管安装在盖膜的上表面;在重力压管的下方还设有盖膜加强层，所述盖膜加强层与盖膜焊接连接;所述浮球固定在盖膜的下方，浮球设置在重力压管的两侧;穿孔带穿过浮球内部与浮球连接带连接，浮球连接带通过浮球固定带连接至盖膜;所述检修装置设置在盖膜的检修口位置，检修装置包括检修管、环形浮板、浮板包裹膜和检修管封盖，所述检修管插接在检修口处并且与盖膜密封焊接连接;环形浮板的直径大于检修管的直径，环形浮板通过浮板包裹膜连接在盖膜的下方，环绕所述检修管;检修管封盖设置在检修管的开口。
本实用新型如上所述的有检修功能的垃圾渗沥液调节池覆盖系统，进一步，所述环形浮板为聚苯乙烯泡沫板。
本实用新型如上所述的有检修功能的垃圾渗沥液调节池覆盖系统，进一步，还包括聚苯乙烯浮力垫，所述聚苯乙烯浮力垫设置在重力压管的两侧，位于盖膜的上侧，并且与浮球的位置相对应;浮力垫固定膜覆盖聚苯乙烯浮力垫并与盖膜焊接连接。
本实用新型如上所述的有检修功能的垃圾渗沥液调节池覆盖系统，进一步，所述重力压管通过压管固定件固定在盖膜加强膜的上方，相邻的重力压管通过不锈钢链连接，重力压管的端头通过不锈钢链与不锈钢锚环连接，不锈钢锚环与垃圾渗沥液调节池的混凝土壁连接。
本实用新型如上所述的有检修功能的垃圾渗沥液调节池覆盖系统，进一步，所述所述重力压管由压管单元连接构成，压管单元包括管体、盲板、端帽和填充物，两个盲板分别封堵在管体的两个开口，两个端帽分别固定在管体的两端，填充物填充在管体内。
本实用新型的有益效果是：
利用本实用新型上述实施例的有检修功能的垃圾渗沥液调节池覆盖系统，盖膜覆盖在调节池渗沥液面，污水产生的气体无法穿透盖膜，而是通过膜下的气体收集管汇集排放，有效地减小对周围环境的恶臭污染;同时能够阻止雨水流入垃圾渗沥液调节池覆，减少渗沥液产生量。浮球的作用是在盖膜下形成一个导气通道，有利于气体向调节池周边流动，使气体顺利进入气体收集管。重力压管用于平衡盖膜受到的浮力，防止因大风吹过时盖膜表面产生负压吸附起盖膜，使盖膜更安全。盖膜在长期的使用过程中需要定期的维护和检修，污水池内的淤泥也需要定期清除，检修装置平时密封、检修时打开供人员出入并作为鼓风口，检修装置部位的盖膜下面设置环形浮板以保持总体的平衡。
