申请日2017.05.16
公开(公告)日2017.12.05
IPC分类号C02F3/28; C02F103/20
摘要
本实用新型公开了一种防养殖废水提升管道结晶的装置，包括污水提升管道，无堵塞排污泵，水环式真空泵，无堵塞排污泵将污水提升管道分隔成污水提升管道进水段和污水提升管道出水段;所述无堵塞排污泵的出水端通过三通阀连接在污水提升管道出水段的中间位置处，所述污水提升管道出水段的一端设置出水口，另一端与水环式真空泵的真空吸气管相连;还设置有电控箱，电控箱内设置有PLC控制器。由于污水提升管道上没有任何的止回阀，养殖废水会全部返回厌氧池内，使污水提升管道内没有残留的液体，从而能够有效解决厌氧处理后养殖废水在污水提升管道内停留结晶的问题。可广泛应用于养殖污水提升领域。
权利要求书

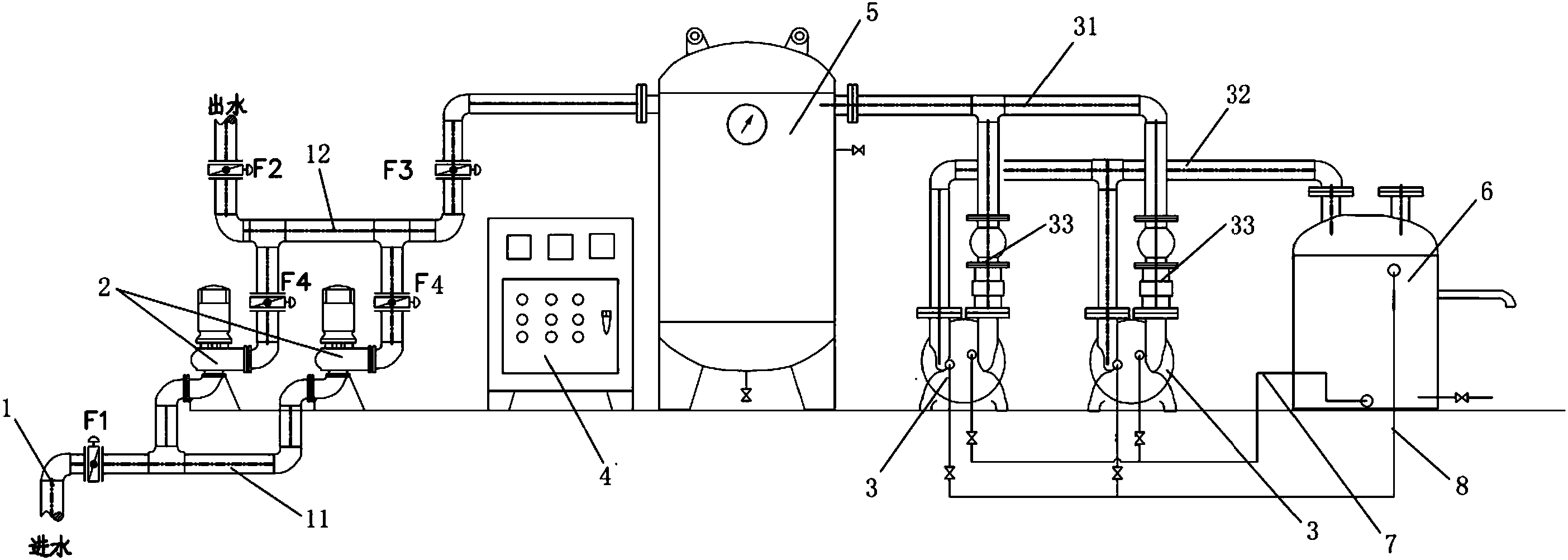

1.一种防养殖废水提升管道结晶的装置，包括污水提升管道(1)，其特征在于：所述污水提升管道(1)上设置有无堵塞排污泵(2)，无堵塞排污泵(2)将污水提升管道(1)分隔成污水提升管道进水段(11)和污水提升管道出水段(12);还设置有水环式真空泵(3)，所述无堵塞排污泵(2)的出水端通过三通阀连接在污水提升管道出水段(12)的中间位置处，所述污水提升管道出水段(12)的一端设置出水口，另一端与水环式真空泵(3)的真空吸气管(31)相连;所述污水提升管道进水段(11)设置有第一电磁阀(F1)，污水提升管道出水段(12)的出水口处设置有第二电磁阀(F2)，另一端与真空吸气管(31)相连的部分设置有第三电磁阀(F3)，所述无堵塞排污泵(2)的出水管道上设置有第四电磁阀(F4)，还设置有电控箱(4)，电控箱(4)内设置有用于控制无堵塞排污泵(2)、水环式真空泵(3)及各电磁阀的PLC控制器。
2.如权利要求1所述的防养殖废水提升管道结晶的装置，其特征在于：所述污水提升管道出水段(12)和真空吸气管(31)间还设置有真空罐(5)。
3.如权利要求1所述的防养殖废水提升管道结晶的装置，其特征在于：所述水环式真空泵(3)还设置有真空排气管(32)，真空排气管(32)的另一端连接设置有气水分离器(6)。
4.如权利要求3所述的防养殖废水提升管道结晶的装置，其特征在于：所述水环式真空泵(3)与气水分离器(6)间还分别设置有真空供水管路(7)和气蚀保护管路(8);所述水环式真空泵(3)与真空吸气管(31)间设置有真空止水阀(33)。
说明书
一种防养殖废水提升管道结晶的装置
技术领域
本实用新型涉及养殖废水处理领域，尤其是涉及一种防养殖废水提升管道结晶的装置。
背景技术
养猪废水在经过厌氧处理后，废水中的镁离子，铵根离子和磷酸根会到达一定比例，此时容易形成Mg(NH4)PO4˙6H2O沉淀物。经厌氧处理后的废水需要通过提升管道输送出去，在输送完后，如果不能将提升管道内的废水及时排出干净，在不使用时，废水长期停留在管道中，形成结晶沉淀，就会造成管道堵塞，并且严重影响系统正常运行。如何减少提升管道内的结晶，是目前急需解决的技术问题之一。
实用新型内容
本实用新型的目的是提供一种防养殖废水提升管道结晶的装置，解决现有养殖废水提升管道的内壁易出现结晶的问题。
本实用新型解决其技术问题所采用的技术方案是：一种防养殖废水提升管道结晶的装置，包括污水提升管道，所述污水提升管道上设置有无堵塞排污泵，无堵塞排污泵将污水提升管道分隔成污水提升管道进水段和污水提升管道出水段;还设置有水环式真空泵，所述无堵塞排污泵的出水端通过三通阀连接在污水提升管道出水段的中间位置处，所述污水提升管道出水段的一端设置出水口，另一端与水环式真空泵的真空吸气管相连;所述污水提升管道进水段设置有第一电磁阀F1，污水提升管道出水段的出水口处设置有第二电磁阀F2，另一端与真空吸气管相连的部分设置有第三电磁阀F3，所述无堵塞排污泵的出水管道上设置有第四电磁阀F4，还设置有电控箱，电控箱内设置有用于控制无堵塞排污泵、水环式真空泵及各电磁阀的PLC控制器。
所述污水提升管道出水段和真空吸气管间还设置有真空罐，真空罐可以有效观察污水提升管道抽气的情况及稳定污水提升管道的真空度。
所述水环式真空泵还设置有真空排气管，真空排气管的另一端连接设置有气水分离器，气水分离器可以防止水环真空泵发生汽蚀。
优选的，所述水环式真空泵与气水分离器间还分别设置有真空供水管路和气蚀保护管路;所述水环式真空泵与真空吸气管间设置有真空止水阀。
本实用新型的有益效果：本实用新型采用水环式真空泵抽取污水提升管道内的空气，使提升管道形成真空环境，养殖废水在外界大气压作用下进入无堵塞排污泵，以达到引水的目的，这时开启无堵塞拍污泵关闭水环真空泵，养殖废水就能达到提升的目的，从出水口排出。当关闭无堵塞排污泵，由于污水提升管道上没有任何的止回阀，养殖废水会全部返回厌氧池内，使污水提升管道内没有残留的液体，从而能够有效解决厌氧处理后养殖废水在污水提升管道内停留结晶的问题。所述真空罐可以有效观察污水提升管道抽气的情况及稳定污水提升管道的真空度。所述气水分离器可以防止水环真空泵发生汽蚀。
本实用新型还具有以下优点：1、运行效果好：开启装置后，废水提升迅速。装置停止后，管道不残留有液体。
2、成本低：主要设备无堵塞泵和水环式真空泵的价格都相对低廉。
3、控制简单、节约人工成本：装置自动化控制，能减少劳动人员劳动强度，节约劳动成本，降低劳动强度。
以下将结合附图和实施例，对本实用新型进行较为详细的说明。
