申请日2017.05.09
公开(公告)日2017.12.15
IPC分类号C02F1/00; E03F5/10; C02F103/06
摘要
本实用新型公开了一种有通气功能的垃圾渗沥液调节池覆盖系统，其包括：盖膜、气体收集管、重力压管、浮球和泄压装置;盖膜覆盖在垃圾渗沥液调节池上部;重力压管安装在盖膜的上表面;在重力压管的下方还设有盖膜加强层，盖膜加强层与盖膜焊接连接;浮球固定在盖膜的下方，浮球设置在重力压管的两侧;穿孔带穿过浮球内部与浮球连接带连接，浮球连接带通过浮球固定带连接至盖膜;泄压装置设置在盖膜的泄压孔处。利用本实用新型有通气功能的垃圾渗沥液调节池覆盖系统能有效地减小对周围环境的恶臭污染;同时能够阻止雨水流入垃圾渗沥液调节池覆。通过设置泄压装置，由人工在产气量很大时打开排气头封盖进行主动泄压，能够保证覆盖系统的稳定运行。
权利要求书
1.一种有通气功能的垃圾渗沥液调节池覆盖系统，用于对垃圾渗沥液调节池的液面进行覆盖，其特征在于，覆盖系统包括：盖膜、气体收集管、重力压管、浮球和泄压装置;所述盖膜覆盖在垃圾渗沥液调节池上部，盖膜的边缘与垃圾渗沥液调节池内壁密封连接;所述气体收集管固定在垃圾渗沥液调节池的内壁且位于盖膜下方;所述重力压管安装在盖膜的上表面;在重力压管的下方还设有盖膜加强层，所述盖膜加强层与盖膜焊接连接;所述浮球固定在盖膜的下方，浮球设置在重力压管的两侧;穿孔带穿过浮球内部与浮球连接带连接，浮球连接带通过浮球固定带连接至盖膜;所述泄压装置设置在盖膜的泄压孔处，泄压装置包括泄压导管、三通接头、排气头、金属压条、排气头封盖和封口膜;泄压导管布置在盖膜的下方，导管的一端与三通接头连接;排气头穿过泄压孔，其一端与三通接头连接，封口膜密封覆盖在排气头与盖膜的连接位置;所述金属压条用于夹紧所述封口膜;所述排气头封盖用于密封排气头出口。
2.根据权利要求1所述的有通气功能的垃圾渗沥液调节池覆盖系统，其特征在于，所述金属压条为不锈钢条。
3.根据权利要求1或2所述的有通气功能的垃圾渗沥液调节池覆盖系统，其特征在于，还包括聚苯乙烯浮力垫，所述聚苯乙烯浮力垫设置在重力压管的两侧，位于盖膜的上侧，并且与浮球的位置相对应;浮力垫固定膜覆盖聚苯乙烯浮力垫并与盖膜焊接连接。
4.根据权利要求3所述的有通气功能的垃圾渗沥液调节池覆盖系统，其特征在于，所述重力压管通过压管固定件固定在盖膜加强膜的上方，相邻的重力压管通过不锈钢链连接，重力压管的端头通过不锈钢链与不锈钢锚环连接，不锈钢锚环与垃圾渗沥液调节池的混凝土壁连接。
5.根据权利要求4所述的有通气功能的垃圾渗沥液调节池覆盖系统，其特征在于，所述重力压管由压管单元连接构成，压管单元包括管体、盲板、端帽和填充物，两个盲板分别封堵在管体的两个开口，两个端帽分别固定在管体的两端，填充物填充在管体内。
说明书
有通气功能的垃圾渗沥液调节池覆盖系统
技术领域
本实用新型属于垃圾填埋处理技术领域，特别是涉及一种有通气功能的垃圾渗沥液调节池覆盖系统。
背景技术
垃圾填埋仍然是我国大多数城市解决生活垃圾出路的最主要方法，2005年底全国共有356座生活垃圾填埋场，85%的城市生活垃圾采用填埋处理。填埋技术的特点是操作简单，可以处理所有种类的垃圾。但占地面积大，同时存在严重的二次污染，例如垃圾渗出液会污染地下水及土壤，垃圾堆放产生的臭气严重影响场地周边的空气质量，另外，垃圾发酵产生的甲烷气体既是火灾及爆炸隐患，排放到大气中又会产生温室效应。
垃圾渗沥液是垃圾在填埋过程中经厌氧发酵和降水的冲刷、地表水或地下水的浸泡而滤出的污水，同一年内同一地区的大气降水量是极不均匀的，为稳定渗沥液处理站的处理规模与水质，填埋场必须设置渗沥液调节池。调节池是在渗沥液处理系统前设置的具有均化、调蓄功能或兼有污水预处理功能的构筑物。垃圾体产生的高浓度渗沥液通过专用管道输送至调节池后，池内敞露的液面散发的恶臭气味会给周边环境带来大气污染，严重影响环境，调节池也就成为周边环境最大的污染源。同时，雨季时调节池敞露的池面汇集的雨水全部成为渗沥液，增加了渗沥液产生量。
实用新型内容
本实用新型的目的是提供一种有通气功能的垃圾渗沥液调节池覆盖系统，以解决垃圾堆放产生的臭气严重影响场地周边的空气质量的问题。
本实用新型解决上述技术问题的技术方案如下：一种有通气功能的垃圾渗沥液调节池覆盖系统，用于对垃圾渗沥液调节池的液面进行覆盖，覆盖系统包括：覆盖系统包括：盖膜、气体收集管、重力压管、浮球和泄压装置;

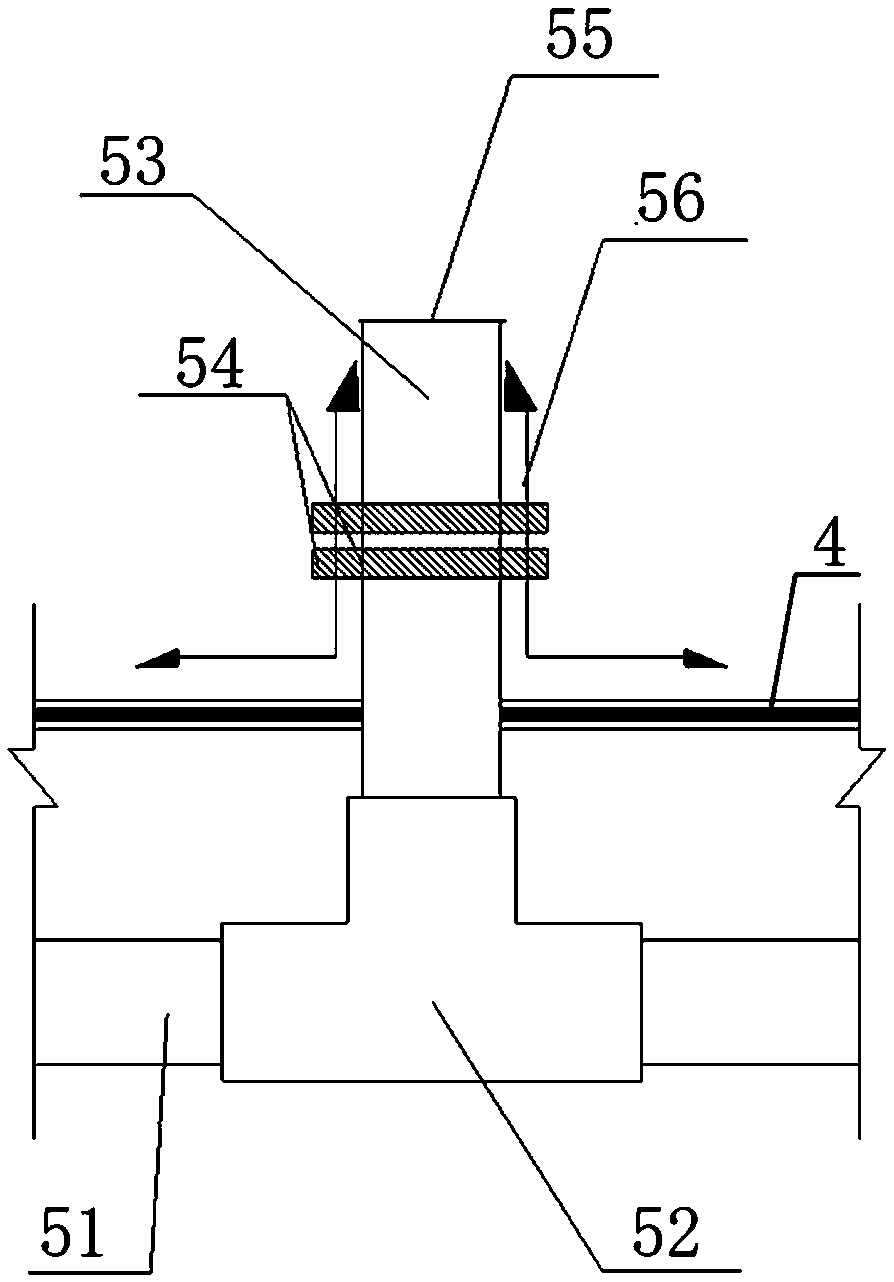

所述盖膜覆盖在垃圾渗沥液调节池上部，盖膜的边缘与垃圾渗沥液调节池内壁密封连接;所述气体收集管固定在垃圾渗沥液调节池的内壁且位于盖膜下方;所述重力压管安装在盖膜的上表面;在重力压管的下方还设有盖膜加强层，所述盖膜加强层与盖膜焊接连接;所述浮球固定在盖膜的下方，浮球设置在重力压管的两侧;穿孔带穿过浮球内部与浮球连接带连接，浮球连接带通过浮球固定带连接至盖膜;所述泄压装置设置在盖膜的泄压孔处，泄压装置包括泄压导管、三通接头、排气头、金属压条、排气头封盖和封口膜;泄压导管布置在盖膜的下方，导管的一端与三通接头连接;排气头穿过泄压孔，其一端与三通接头连接，封口膜密封覆盖在排气头与盖膜的连接位置;所述金属压条用于夹紧所述封口膜;所述排气头封盖用于密封排气头出口。
本实用新型如上所述的有通气功能的垃圾渗沥液调节池覆盖系统，进一步，所述金属压条为不锈钢条。
本实用新型如上所述的有通气功能的垃圾渗沥液调节池覆盖系统，进一步，还包括聚苯乙烯浮力垫，所述聚苯乙烯浮力垫设置在重力压管的两侧，位于盖膜的上侧，并且与浮球的位置相对应;浮力垫固定膜覆盖聚苯乙烯浮力垫并与盖膜焊接连接。
本实用新型如上所述的有通气功能的垃圾渗沥液调节池覆盖系统，进一步，所述重力压管通过压管固定件固定在盖膜加强膜的上方，相邻的重力压管通过不锈钢链连接，重力压管的端头通过不锈钢链与不锈钢锚环连接，不锈钢锚环与垃圾渗沥液调节池的混凝土壁连接。
本实用新型如上所述的有通气功能的垃圾渗沥液调节池覆盖系统，进一步，所述所述重力压管由压管单元连接构成，压管单元包括管体、盲板、端帽和填充物，两个盲板分别封堵在管体的两个开口，两个端帽分别固定在管体的两端，填充物填充在管体内。
本实用新型的有益效果是：
利用本实用新型上述实施例的有通气功能的垃圾渗沥液调节池覆盖系统，盖膜覆盖在调节池渗沥液面，污水产生的气体无法穿透盖膜，而是通过膜下的气体收集管汇集排放，有效地减小对周围环境的恶臭污染;同时能够阻止雨水流入垃圾渗沥液调节池覆，减少渗沥液产生量。浮球的作用是在盖膜下形成一个导气通道，有利于气体向调节池周边流动，使气体顺利进入气体收集管。重力压管用于平衡盖膜受到的浮力，防止因大风吹过时盖膜表面产生负压吸附起盖膜，使盖膜更安全。此外，通过设置泄压装置，由人工在产气量很大时打开排气头封盖进行主动泄压，能够保证覆盖系统的稳定运行。
