申请日2017.05.05
公开(公告)日2017.07.21
IPC分类号C02F9/14
摘要
本发明公开了一种污水回用的全膜处理系统，包括预处理池，所述预处理池的外侧表面设有PLC控制器，PLC控制器的输入端与外置电源的输出端电连接，预处理池的内侧表面设有过滤网，预处理池的侧表面通过连接管和曝气池连接，曝气池的侧表面通过连接管与膜生物反应器连接，膜生物反应器的下表面通过连接管与综合处理池连接，连接管的外侧表面均设有电磁阀，综合处理池的内部上表面设有水泵。本污水回用的全膜处理系统，提高了污水处理效果，能够将水中大部分的重金属去除，达到软化水质的目的，膜生物反应器可实现对污水深度净化，同时硝化效果明显，可以深度除磷脱氮，超滤膜的网眼直径小于0.001mm，能够滤除有害菌和部分病毒。
权利要求书

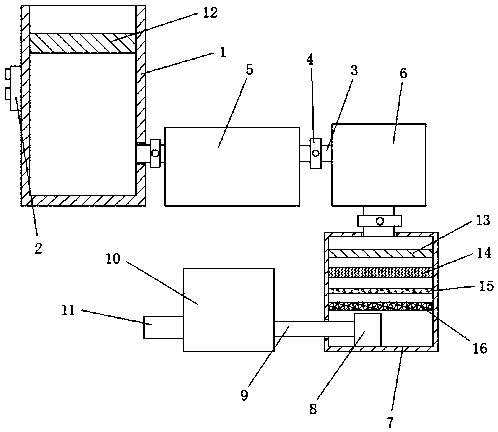

1.一种污水回用的全膜处理系统，包括预处理池(1)，其特征在于：所述预处理池(1)的外侧表面设有PLC控制器(2)，PLC控制器(2)的输入端与外置电源的输出端电连接，预处理池(1)的内侧表面设有过滤网(12)，预处理池(1)的侧表面通过连接管(3)和曝气池(5)连接，曝气池(5)的侧表面通过连接管(3)与膜生物反应器(6)连接，膜生物反应器(6)的下表面通过连接管(3)与综合处理池(7)连接，连接管(3)的外侧表面均设有电磁阀(4)，综合处理池(7)的内部上表面设有水泵(8)，水泵(8)的输入端、膜生物反应器(6)的输入端和电磁阀(4)的输入端均与PLC控制器(2)的输出端电连接，水泵(8)的出水端与导管(9)连通，导管(9)穿出综合处理池(7)的外侧表面。
2.根据权利要求1所述的一种污水回用的全膜处理系统，其特征在于：所述导管(9)与反渗透装置(10)的内部连通，反渗透装置(10)的输入端与PLC控制器(2)的输出端电连接，反渗透装置(10)的侧表面设有出水管(11)。
3.根据权利要求1所述的一种污水回用的全膜处理系统，其特征在于：所述综合处理池(7)的内侧表面设有超滤膜(13)，超滤膜(13)的网眼直径小于0.001mm。
4.根据权利要求1所述的一种污水回用的全膜处理系统，其特征在于：所述综合处理池(7)的内侧表面设有离子树脂层(14)，综合处理池(7)的内侧表面离子树脂层(14)下方设有碘树脂层(15)。
5.根据权利要求1所述的一种污水回用的全膜处理系统，其特征在于：所述综合处理池(7)的内侧表面碘树脂层(15)的下方设有活性炭(16)。
说明书
一种污水回用的全膜处理系统
技术领域
本发明涉及污水处理技术领域，具体为一种污水回用的全膜处理系统。
背景技术
在污水处理，水资源再利用领域，MBR又称膜生物反应器(Membrane Bio-Reactor),是一种由膜分离单元与生物处理单元相结合的新型水处理技术。以膜组件取代传统生物处理技术末端二沉池，在生物反应器中保持高活性污泥浓度，提高生物处理有机负荷，从而减少污水处理设施占地面积，并通过保持低污泥负荷减少剩余污泥量。
现有的污水回用的全膜处理系统，大部分处理效果较差，不能将水中的重金属去除，处理后的水质较硬，且不能杀死污水中有害的细菌和病毒，不能满足污水回用的要求。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种污水回用的全膜处理系统，提高了污水处理效果，能够将水中大部分的重金属去除，达到软化水质的目的，可以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种污水回用的全膜处理系统，包括预处理池，所述预处理池的外侧表面设有PLC控制器，PLC控制器的输入端与外置电源的输出端电连接，预处理池的内侧表面设有过滤网，预处理池的侧表面通过连接管和曝气池连接，曝气池的侧表面通过连接管与膜生物反应器连接，膜生物反应器的下表面通过连接管与综合处理池连接，连接管的外侧表面均设有电磁阀，综合处理池的内部上表面设有水泵，水泵的输入端、膜生物反应器的输入端和电磁阀的输入端均与PLC控制器的输出端电连接，水泵的出水端与导管连通，导管穿出综合处理池的外侧表面。
作为本发明的一种优选技术方案，所述导管与反渗透装置的内部连通，反渗透装置的输入端与PLC控制器的输出端电连接，反渗透装置的侧表面设有出水管。
作为本发明的一种优选技术方案，所述综合处理池的内侧表面设有超滤膜，超滤膜的网眼直径小于0.001mm。
作为本发明的一种优选技术方案，所述综合处理池的内侧表面设有离子树脂层，综合处理池的内侧表面离子树脂层下方设有碘树脂层。
作为本发明的一种优选技术方案，所述综合处理池的内侧表面碘树脂层的下方设有活性炭。
与现有技术相比，本发明的有益效果是：本污水回用的全膜处理系统，提高了污水处理效果，能够将水中大部分的重金属去除，达到软化水质的目的，膜生物反应器可实现对污水深度净化，同时硝化效果明显，可以深度除磷脱氮，超滤膜的网眼直径小于0.001mm，能够滤除有害菌和部分病毒，离子树脂层可以通过材料本身的物理特性将重金属离子去除掉，可以软化水质，碘树脂层通过化学杀菌原理，向水中释放化学物质，杀死水中有害菌和病毒，进一步提升了处理效果，活性炭可以去除水中异味，反渗透装置可以将工业污染物、重金属、细菌、病毒等大量混入水中的杂质全部隔离，可以满足污水回用的要求。
