申请日2017.05.05
公开(公告)日2017.07.25
IPC分类号C02F9/02; B01D36/02
摘要
本发明公开了一种污水回用预处理设备，包括壳体，壳体的上端设置有进水口，壳体的下端设置有出水管，所述出水管上设置有回流装置，出水管的内部设置有第二过滤膜，壳体的上表面设置有电机和控制开关，所述电机与控制开关电连接，本污水回用预处理设备，采用多级过滤的方式对污水进行第一步的处理，为后续的污水处理节约时间，也能延长后续处理环节中相关设备的使用寿命，设置有可手动开合的排污口，在过滤时呈关闭状态，以便污水过滤更加充分，可在过滤结束将污水中的污泥排出，为下一次过滤做准备，设置的搅拌装置在过滤时不断搅拌污水，防止污水层积造成堵塞，提高了过滤效率，还设置有回流装置，进一步提高了污水处理的效率。
权利要求书

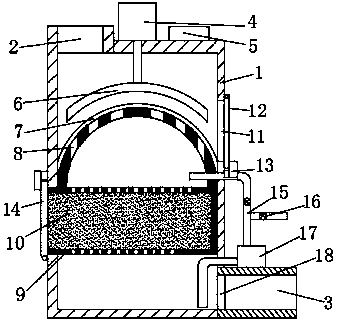

1.一种污水回用预处理设备，包括壳体(1)，其特征在于：壳体(1)的上端设置有进水口(2)，壳体(1)的下端设置有出水管(3)，所述出水管(3)上设置有回流装置(16)，出水管(3)的内部设置有第二过滤膜(18)，壳体(1)的上表面设置有电机(4)和控制开关(5)，所述电机(4)与控制开关(5)电连接，控制开关(5)与外部电源电连接，电机(4)的输出轴贯穿壳体(1)的顶板并安装有搅拌叶片(6)，壳体(1)内部的中部设置有支架(8)，支架(8)的下方的壳体(1)内设置有填料箱(9)。
2.根据权利要求1所述的一种污水回用预处理设备，其特征在于：所述支架(8)呈半球面形，支架(8)的圆弧表面铺设有第一过滤膜(7)，所述搅拌叶片(6)也为半球面形。
3.根据权利要求1所述的一种污水回用预处理设备，其特征在于：所述壳体(1)的侧面上设置有排污口(11)，排污口(11)的外部通过转轴转动安装有排污挡板(12)，排污挡板(12)的下端通过锁紧柱(13)固定在壳体(1)的外表面上。
4.根据权利要求1所述的一种污水回用预处理设备，其特征在于：所述填料箱(9)的内部填装有生物填料(10)，填料箱(9)的右端不转动安装有端盖(14)，端盖(14)也通过设置在壳体(1)上的锁紧柱(13)固定在填料箱(9)的端部。
5.根据权利要求1所述的一种污水回用预处理设备，其特征在于：所述回流装置(16)包括液泵(17)，所述液泵(17)与控制开关(5)电连接，液泵(5)的进水端安装有管道，管道的另一端位于壳体(1)内部的底部，液泵(17)的出水端安装有三通管(15)，所述三通管(15)的两条输出管上均安装有阀门，三通管(15)的其中一条输出管位于壳体(1)内部的支架(8)下方，三通管(15)的另一条导向外部的排水处。
说明书
一种污水回用预处理设备
技术领域
本发明涉及污水处理技术领域，具体为一种污水回用预处理设备。
背景技术
随着现今工业技术的发展，各种工业设备也应运而生。在工业发展的同时，对环境的影响也比较严重，特别是工厂排出的污水。如果污水直接排放将会对其它干净水源造成严重的污染，因此我国也出台了相关政策，排放的污水必需达到要求时才可进行排放。污水处理设备成本都比较高，对于污染特别严重的污水直接处理可能对设备造成一定的影响，因此对污水进行前期的预处理就显得非常重要，这对整体污水处理设备的稳定性起到了一定保证，从而减小了后期污水处理设备的维修成本。
如申请号201620913262.1的专利公开了一种污水回用预处理设备，本发明采用的技术方案是：一种污水预处理设备，顶部设有两个进水口，从上往下依次还设有四个过滤室和三个过滤层，三个滤层互相平行且与底面成20度夹角，第二过滤层内部还设有生物填料，第二过滤室侧边设有第一排污口，第三过滤室侧边设有第二排污口，第四过滤室侧边设有出水口。
以上专利所公开的现有技术中，结构过于简单，当污水的量较大时，还未过滤充分便从第一排污口和第二排污口排出了，导致过滤效率过低，造成污水预处理的量较小，影响后续的污水处理效率。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种污水回用预处理设备，采用多级过滤的方式对污水进行第一步的处理，为后续的污水处理节约时间，也能延长后续处理环节中相关设备的使用寿命，设置有可手动开合的排污口，在过滤时呈关闭状态，以便污水过滤更加充分，可在过滤结束将污水中的污泥排出，为下一次过滤做准备，设置的搅拌装置在过滤时不断搅拌污水，防止污水层积造成堵塞，提高了过滤效率，还设置有回流装置，进一步提高了污水处理的效率，可以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种污水回用预处理设备，包括壳体，壳体的上端设置有进水口，壳体的下端设置有出水管，所述出水管上设置有回流装置，出水管的内部设置有第二过滤膜，壳体的上表面设置有电机和控制开关，所述电机与控制开关电连接，控制开关与外部电源电连接，电机的输出轴贯穿壳体的顶板并安装有搅拌叶片，壳体内部的中部设置有支架，支架的下方的壳体内设置有填料箱。
作为本发明的一种优选技术方案，所述支架呈半球面形，支架的圆弧表面铺设有第一过滤膜，所述搅拌叶片也为半球面形。
作为本发明的一种优选技术方案，所述壳体的侧面上设置有排污口，排污口的外部通过转轴转动安装有排污挡板，排污挡板的下端通过锁紧柱固定在壳体的外表面上。
作为本发明的一种优选技术方案，所述填料箱的内部填装有生物填料，填料箱的右端不转动安装有端盖，端盖也通过设置在壳体上的锁紧柱固定在填料箱的端部。
作为本发明的一种优选技术方案，所述回流装置包括液泵，所述液泵与控制开关电连接，液泵的进水端安装有管道，管道的另一端位于壳体内部的底部，液泵的出水端安装有三通管，所述三通管的两条输出管上均安装有阀门，三通管的其中一条输出管位于壳体内部的支架下方，三通管的另一条导向外部的排水处。
与现有技术相比，本发明的有益效果是：本污水回用预处理设备，采用多级过滤的方式对污水进行第一步的处理，为后续的污水处理节约时间，也能延长后续处理环节中相关设备的使用寿命，设置有可手动开合的排污口，在过滤时呈关闭状态，以便污水过滤更加充分，可在过滤结束将污水中的污泥排出，为下一次过滤做准备，设置的搅拌装置在过滤时不断搅拌污水，防止污水层积造成堵塞，提高了过滤效率，还设置有回流装置，进一步提高了污水处理的效率。
