申请日2017.04.18
公开(公告)日2017.08.11
IPC分类号B08B9/093; B08B9/087; B08B9/08
摘要
本发明涉及一种水桶清洗装置，尤其涉及一种污水处理用水桶清洗装置。本发明要解决的技术问题是提供一种能够省时省力，能够提高清洗效率，使用方便的污水处理用水桶清洗装置。为了解决上述技术问题，本发明提供了这样一种污水处理用水桶清洗装置，包括有底板等;底板的顶部中间设有第一清洗装置，第一清洗装置上设有喷水装置，第一清洗装置右侧的底板顶部竖直连接有支板，支板的左侧面上部设有上下移动机构，上下移动机构的移动部件上连接有第一连接杆，第一连接杆上设有第一固定装置。本发明通过第一固定装置和第二固定装置将水桶固定，再通过使第一毛刷和第二毛刷转动对水桶进行清洗，从而达到了能够省时省力。
权利要求书
1.一种污水处理用水桶清洗装置，其特征在于，包括有底板(1)、第一清洗装置(2)、喷水装置(3)、支板(4)、第一连接杆(6)和第一固定装置(7)，底板(1)的顶部中间设有第一清洗装置(2)，第一清洗装置(2)上设有喷水装置(3)，第一清洗装置(2)右侧的底板(1)顶部竖直连接有支板(4)，支板(4)的左侧面上部设有上下移动机构(5)，上下移动机构(5)的移动部件上连接有第一连接杆(6)，第一连接杆(6)上设有第一固定装置(7)。
2.根据权利要求1所述的一种污水处理用水桶清洗装置，其特征在于，第一清洗装置(2)包括有空心管(201)、隔板(203)、第一电机(204)、转杆(205)、套管(206)、第一弹簧(207)和第一毛刷(209)，空心管(201)的底部通过螺栓与底板(1)的顶部连接，喷水装置(3)设置在空心管(201)的右侧上部，空心管(201)的左右两侧均匀间隔的开有多个弧形开口(202)，空心管(201)内的下部通过螺栓连接有隔板(203)，隔板(203)正下方的底板(1)顶部通过螺栓安装有第一电机(204)，第一电机(204)的输出轴通过联轴器连接有转杆(205)，转杆(205)的顶端贯穿隔板(203)，且还贯穿空心管(201)的顶部，转杆(205)的左右两侧通过螺栓均匀间隔的连接有多个套管(206)，套管(206)穿过弧形开口(202)位于空心管(201)的外侧，套管(206)内通过连接有第一弹簧(207)，第一弹簧(207)的末端连接有第二连接杆(208)，第二连接杆(208)的末端连接有第一毛刷(209)。
3.根据权利要求2所述的一种污水处理用水桶清洗装置，其特征在于，上下移动机构(5)包括有滑块(502)、第二弹簧(503)、电动轮(504)、拉绳(505)、n形滑杆(506)和滑套(507)，支板(4)的左侧面上部竖向开有滑槽(501)，滑槽(501)内设有与其滑动配合的滑块(502)，滑块(502)的顶部与滑槽(501)内上侧的支板(4)之间连接有第二弹簧(503)，支板(4)的左侧面上部通过螺栓竖直连接有n形滑杆(506)，n形滑杆(506)的内侧底部通过螺栓安装有电动轮(504)，电动轮(504)上绕有拉绳(505)，拉绳(505)的末端与滑块(502)的底部连接，n形滑杆(506)上设有与其滑动配合的滑套(507)，滑套(507)的右侧面通过螺栓与滑块(502)的左侧面连接，第一连接杆(6)的右侧面通过螺栓与滑套(507)的左侧面连接。
4.根据权利要求3所述的一种污水处理用水桶清洗装置，其特征在于，第一固定装置(7)包括有第一转轴(701)、弧形夹块(702)和T形螺杆(704)，第一转轴(701)的右侧面通过螺栓与第一连接杆(6)的左侧面连接，第一转轴(701)上设有两个弧形夹块(702)，两个弧形夹块(702)前后对称，两个弧形夹块(702)的左端均开有螺纹孔(703)，螺纹孔(703)内设有与其配合的T形螺杆(704)。
5.根据权利要求4所述的一种污水处理用水桶清洗装置，其特征在于，还包括有振动装置(9)，底板(1)的顶部左侧设有振动装置(9)，振动装置(9)包括有竖杆(901)、第二转轴(902)、斜杆(903)、敲打块(904)和第三弹簧(905)，竖杆(901)的底部通过螺栓与底板(1)的顶部连接，竖杆(901)的顶部转动式连接有第二转轴(902)，第二转轴(902)的前端通过螺栓连接有斜杆(903)，斜杆(903)的底端通过螺栓连接有敲打块(904)，斜杆(903)的左侧面上部与竖杆(901)的左侧面上部之间连接有第三弹簧(905)。
6.根据权利要求5所述的一种污水处理用水桶清洗装置，其特征在于，还包括有第二清洗装置(10)，转杆(205)的顶部设有第二清洗装置(10)，第二清洗装置(10)包括有第四弹簧(102)、第三连接杆(103)和第二毛刷(104)，转杆(205)的顶部竖向开有凹槽(101)，凹槽(101)内的转杆(205)顶部连接有第四弹簧(102)，第四弹簧(102)的顶端连接有第三连接杆(103)，第三连接杆(103)的顶端连接有第二毛刷(104)。
7.根据权利要求6所述的一种污水处理用水桶清洗装置，其特征在于，还包括有顶板(11)和第二固定装置(12)，支板(4)的顶部通过螺栓水平连接有顶板(11)，顶板(11)的底部设有第二固定装置(12)，第二固定装置(12)包括有气缸(121)和压板(122)，气缸(121)的顶部通过螺栓安装在顶板(11)的底部左侧，气缸(121)的伸缩杆上通过螺栓水平连接有压板(122)。
8.根据权利要求7所述的一种污水处理用水桶清洗装置，其特征在于，还包括有第一弧形橡胶块(705)和第二弧形橡胶块(706)，前侧弧形夹块(702)的内侧面通过螺钉连接有第一弧形橡胶块(705)，后侧弧形夹块(702)的内侧面通过螺钉连接有第一弧形橡胶块(705)。
9.根据权利要求8所述的一种污水处理用水桶清洗装置，其特征在于，支板(4)的底端通过螺栓连接的方式与底板(1)的顶部连接，支板(4)的形状为长方体，支板(4)的制作材料为不锈钢。
说明书
一种污水处理用水桶清洗装置
技术领域
本发明涉及一种水桶清洗装置，尤其涉及一种污水处理用水桶清洗装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
目前，一般是人工用水桶将沉淀池内的带有较多淤泥无法排出的污水舀出，使用过后的水桶上会带有较多的淤泥，为了方便下次使用，需要对使用过后的水桶进行清洗，目前一般是人工对水桶进行清洗，人工清洗的方式费时费力、清洗效率较低，因此亟需研发一种能够省时省力，能够提高清洗效率，使用方便的污水处理用水桶清洗装置。
发明内容
(1)要解决的技术问题
本发明为了克服人工对水桶进行清洗的方式费时费力、清洗效率较低的缺点，本发明要解决的技术问题是提供一种能够省时省力，能够提高清洗效率，使用方便的污水处理用水桶清洗装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种污水处理用水桶清洗装置，包括有底板、第一清洗装置、喷水装置、支板、第一连接杆和第一固定装置，底板的顶部中间设有第一清洗装置，第一清洗装置上设有喷水装置，第一清洗装置右侧的底板顶部竖直连接有支板，支板的左侧面上部设有上下移动机构，上下移动机构的移动部件上连接有第一连接杆，第一连接杆上设有第一固定装置。
优选地，第一清洗装置包括有空心管、隔板、第一电机、转杆、套管、第一弹簧和第一毛刷，空心管的底部通过螺栓与底板的顶部连接，喷水装置设置在空心管的右侧上部，空心管的左右两侧均匀间隔的开有多个弧形开口，空心管内的下部通过螺栓连接有隔板，隔板正下方的底板顶部通过螺栓安装有第一电机，第一电机的输出轴通过联轴器连接有转杆，转杆的顶端贯穿隔板，且还贯穿空心管的顶部，转杆的左右两侧通过螺栓均匀间隔的连接有多个套管，套管穿过弧形开口位于空心管的外侧，套管内通过连接有第一弹簧，第一弹簧的末端连接有第二连接杆，第二连接杆的末端连接有第一毛刷。
优选地，上下移动机构包括有滑块、第二弹簧、电动轮、拉绳、n形滑杆和滑套，支板的左侧面上部竖向开有滑槽，滑槽内设有与其滑动配合的滑块，滑块的顶部与滑槽内上侧的支板之间连接有第二弹簧，支板的左侧面上部通过螺栓竖直连接有n形滑杆，n形滑杆的内侧底部通过螺栓安装有电动轮，电动轮上绕有拉绳，拉绳的末端与滑块的底部连接，n形滑杆上设有与其滑动配合的滑套，滑套的右侧面通过螺栓与滑块的左侧面连接，第一连接杆的右侧面通过螺栓与滑套的左侧面连接。
优选地，第一固定装置包括有第一转轴、弧形夹块和T形螺杆，第一转轴的右侧面通过螺栓与第一连接杆的左侧面连接，第一转轴上设有两个弧形夹块，两个弧形夹块前后对称，两个弧形夹块的左端均开有螺纹孔，螺纹孔内设有与其配合的T形螺杆。
优选地，还包括有振动装置，底板的顶部左侧设有振动装置，振动装置包括有竖杆、第二转轴、斜杆、敲打块和第三弹簧，竖杆的底部通过螺栓与底板的顶部连接，竖杆的顶部转动式连接有第二转轴，第二转轴的前端通过螺栓连接有斜杆，斜杆的底端通过螺栓连接有敲打块，斜杆的左侧面上部与竖杆的左侧面上部之间连接有第三弹簧。
优选地，还包括有第二清洗装置，转杆的顶部设有第二清洗装置，第二清洗装置包括有第四弹簧、第三连接杆和第二毛刷，转杆的顶部竖向开有凹槽，凹槽内的转杆顶部连接有第四弹簧，第四弹簧的顶端连接有第三连接杆，第三连接杆的顶端连接有第二毛刷。
优选地，还包括有顶板和第二固定装置，支板的顶部通过螺栓水平连接有顶板，顶板的底部设有第二固定装置，第二固定装置包括有气缸和压板，气缸的顶部通过螺栓安装在顶板的底部左侧，气缸的伸缩杆上通过螺栓水平连接有压板。
优选地，还包括有第一弧形橡胶块和第二弧形橡胶块，前侧弧形夹块的内侧面通过螺钉连接有第一弧形橡胶块，后侧弧形夹块的内侧面通过螺钉连接有第一弧形橡胶块。
优选地，支板的底端通过螺栓连接的方式与底板的顶部连接，支板的形状为长方体，支板的制作材料为不锈钢。

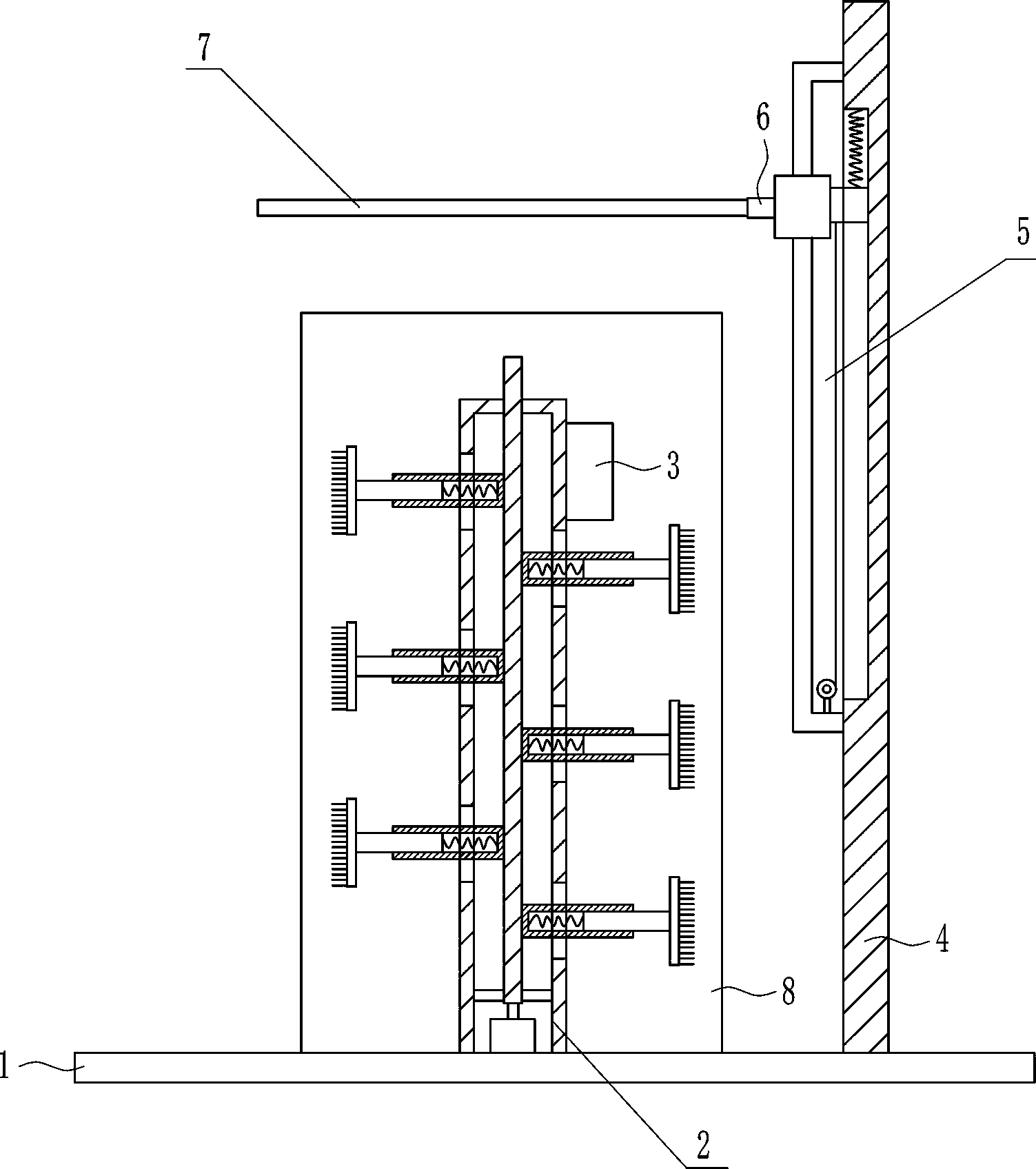

工作原理：将水桶倒放在第一清洗装置上，再人工启动上下移动机构使第一固定装置向下移动，当第一固定装置向下移动至水桶的中部时，关闭上下移动机构，然后人工使第一固定装置将水桶固定，然后再同时启动第一清洗装置和喷水装置，喷水装置能够将水喷出，第一清洗装置能够对水桶进行清洗，水桶清洗完成后，同时关闭第一清洗装置和喷水装置。随后人工使第一固定装置将水桶松开，随后再启动上下移动机构使第一固定装置向上移动复位，第一固定装置复位后将上下移动机构关闭，然后再将水桶从第一清洗装置上取下即可。重复上述操作，能够快速将水桶清洗干净，如此本发明能够省时省力，能够提高清洗效率，且使用方便。
因为第一清洗装置包括有空心管、隔板、第一电机、转杆、套管、第一弹簧和第一毛刷，空心管的底部通过螺栓与底板的顶部连接，喷水装置设置在空心管的右侧上部，空心管的左右两侧均匀间隔的开有多个弧形开口，空心管内的下部通过螺栓连接有隔板，隔板正下方的底板顶部通过螺栓安装有第一电机，第一电机的输出轴通过联轴器连接有转杆，转杆的顶端贯穿隔板，且还贯穿空心管的顶部，转杆的左右两侧通过螺栓均匀间隔的连接有多个套管，套管穿过弧形开口位于空心管的外侧，套管内通过连接有第一弹簧，第一弹簧的末端连接有第二连接杆，第二连接杆的末端连接有第一毛刷。所以将水桶倒放在空心管上，再人工启动第一电机使转杆转动，转杆转动套管随之转动，套管转动能够使第一毛刷转动，第一毛刷转动能够对水桶进行刷洗，第一弹簧能够使第一毛刷能够一直紧贴水桶。水桶清洗完成后，关闭第一电机。
因为上下移动机构包括有滑块、第二弹簧、电动轮、拉绳、n形滑杆和滑套，支板的左侧面上部竖向开有滑槽，滑槽内设有与其滑动配合的滑块，滑块的顶部与滑槽内上侧的支板之间连接有第二弹簧，支板的左侧面上部通过螺栓竖直连接有n形滑杆，n形滑杆的内侧底部通过螺栓安装有电动轮，电动轮上绕有拉绳，拉绳的末端与滑块的底部连接，n形滑杆上设有与其滑动配合的滑套，滑套的右侧面通过螺栓与滑块的左侧面连接，第一连接杆的右侧面通过螺栓与滑套的左侧面连接。所以人工启动电动轮收回拉绳能够使滑块向下移动，第二弹簧随之伸张，滑块向下移动滑套随之向下移动，滑套向下移动带动第一连接杆向下移动，第一连接杆向下移动第一固定装置随之向下移动，当第一固定装置向下移动至水桶的中部时，关闭电动轮。当要使第一固定装置向上移动复位时，启动电动轮放出拉绳即可，第一固定装置复位后将电动轮关闭。
因为第一固定装置包括有第一转轴、弧形夹块和T形螺杆，第一转轴的右侧面通过螺栓与第一连接杆的左侧面连接，第一转轴上设有两个弧形夹块，两个弧形夹块前后对称，两个弧形夹块的左端均开有螺纹孔，螺纹孔内设有与其配合的T形螺杆。所以要使两个弧形夹块向下移动时，顺时针拧动T形螺杆将其从螺纹孔内抽出，然后使两个弧形夹块分开，当两个弧形夹块向下移动至水桶的中部后，将T形螺杆放回螺纹孔内，并逆时针拧动T形螺杆将两个弧形夹块固定如此能够将水桶固定，从而能够防止对水桶进行清洗时水桶移动。水桶清洗完成后顺时针拧动T形螺杆将其从螺纹孔内抽出，然后再使两个弧形夹块分开将水桶松开即可。
因为还包括有振动装置，底板的顶部左侧设有振动装置，振动装置包括有竖杆、第二转轴、斜杆、敲打块和第三弹簧，竖杆的底部通过螺栓与底板的顶部连接，竖杆的顶部转动式连接有第二转轴，第二转轴的前端通过螺栓连接有斜杆，斜杆的底端通过螺栓连接有敲打块，斜杆的左侧面上部与竖杆的左侧面上部之间连接有第三弹簧。人工不断的上下移动斜杆，第二转轴随之转动，斜杆上下移动第三弹簧随之伸缩，斜杆上下移动使敲打块左右移动，敲打块左右移动能够对水桶进行敲打，如此能够使水桶振动，从而能够使水桶粘在水桶内壁的淤泥快速掉落，进而能够进一步的提高清洗效率。
因为还包括有第二清洗装置，转杆的顶部设有第二清洗装置，第二清洗装置包括有第四弹簧、第三连接杆和第二毛刷，转杆的顶部竖向开有凹槽，凹槽内的转杆顶部连接有第四弹簧，第四弹簧的顶端连接有第三连接杆，第三连接杆的顶端连接有第二毛刷。转杆转动能够使第二毛刷转动，第二毛刷转动能够对水桶的底部进行清洗，如此能够再进一步的提高清洗效率，第四弹簧能够使第二毛刷一直紧贴水桶的底部。
因为还包括有顶板和第二固定装置，支板的顶部通过螺栓水平连接有顶板，顶板的底部设有第二固定装置，第二固定装置包括有气缸和压板，气缸的顶部通过螺栓安装在顶板的底部左侧，气缸的伸缩杆上通过螺栓水平连接有压板。人工启动气缸使压板向下移动，当压板的底部与水桶的接触时关闭气缸。如此能够将水桶固定的更加牢固。当要水桶取下时，启动气缸使压板向下移动复位即可，压板复位后关闭气缸。
因为还包括有第一弧形橡胶块和第二弧形橡胶块，前侧弧形夹块的内侧面通过螺钉连接有第一弧形橡胶块，后侧弧形夹块的内侧面通过螺钉连接有第一弧形橡胶块。第一弧形橡胶块和第二弧形橡胶块能够增大与水桶的摩擦力，从而能够将水桶固定的更为牢固，且还能够防止弧形夹块直接与水桶接触，从而能够保护水桶。
因为支板的底端通过螺栓连接的方式与底板的顶部连接，支板的形状为长方体，支板的制作材料为不锈钢，不锈钢不易生锈，能够延长支板的使用年限。
(3)有益效果
本发明通过第一固定装置和第二固定装置将水桶固定，再通过使第一毛刷和第二毛刷转动对水桶进行清洗，从而达到了能够省时省力，能够提高清洗效率，使用方便的效果。
