申请日2017.04.01
公开(公告)日2017.11.24
IPC分类号C02F1/52; B01J4/02
摘要
本实用新型公开了一种废水池加药装置，包括在线浊度传感器、流量计、配药机构、上料泵、废水池和控制器，所述废水池中设置有在线浊度传感器，所述配药机构包括加料口、药剂仓、电磁阀一、气缸、电子秤、搅拌器，所述加料口下部设有药剂仓，药剂仓底部出口和配药池加药口连通，所述药剂仓底部出口处依次设置有电磁阀一和电子秤，配药池出药口通过管道和废水池连通，所述配药池底部出药口管道上依次设有流量计和上料泵，配药池顶部设置有加水口，所述加水口的管道上设有电磁阀二，本实用新型能够自动加药并且加入药剂控制精确度高，利于药物与废水的混合，反应速度快，提高工作效率。

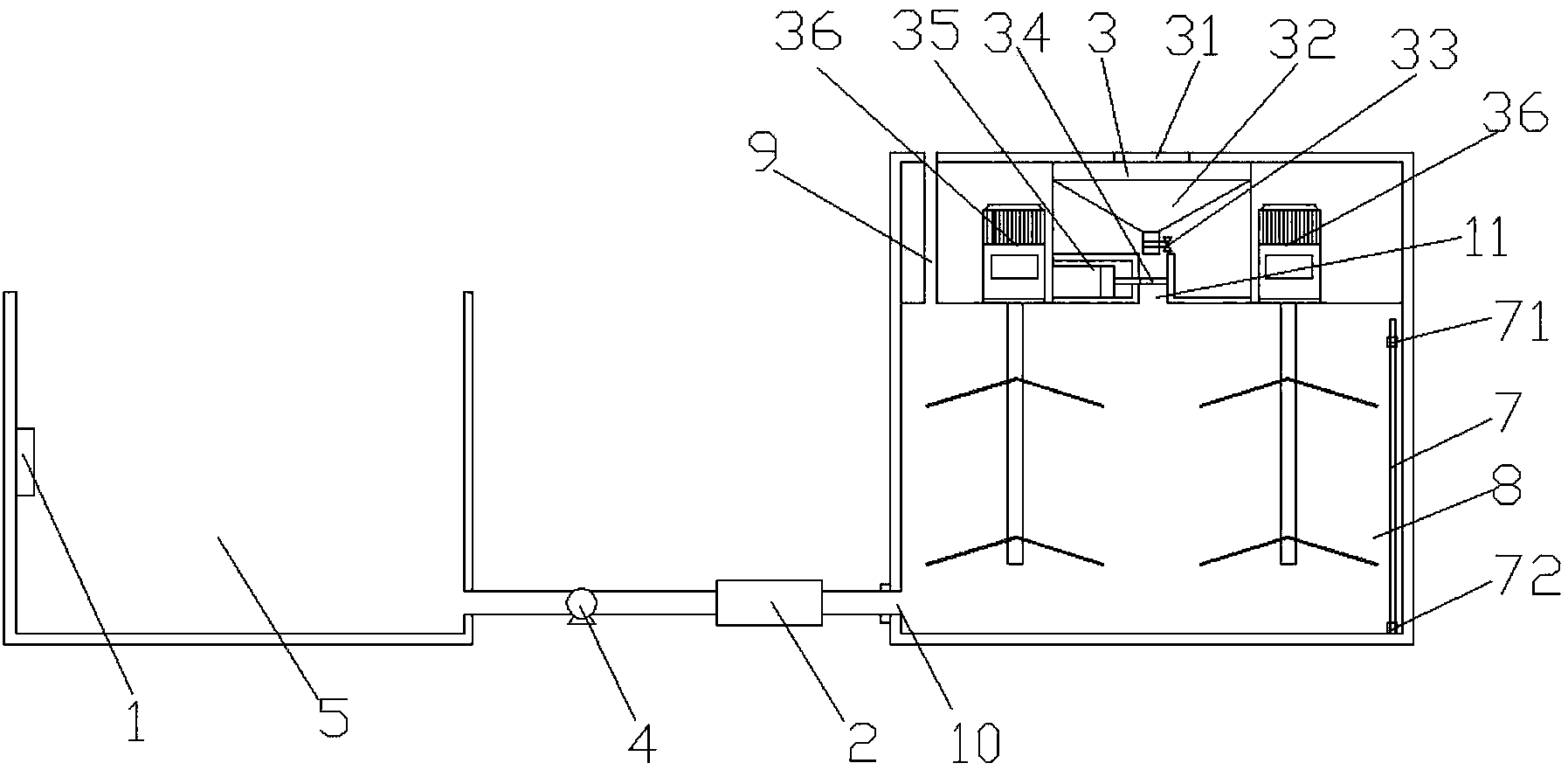

摘要附图
权利要求书
1.一种废水池加药装置，其特征在于:包括在线浊度传感器(1)、流量计(2)、配药机构(3)、上料泵(4)、废水池(5)和控制器(6)，所述废水池(5)中设置有在线浊度传感器(1)，所述配药机构(3)包括加料口(31)、药剂仓(32)、电磁阀一(33)、气缸(34)、电子秤(35)、搅拌器(36)，所述加料口(31)下部设有药剂仓(32)，所述药剂仓(32)底部出口和配药池(8)加药口(11)连通，所述药剂仓(32)底部出口处依次设置有电磁阀一(33)和电子秤(35)，所述配药池(8)出药口(10)通过管道和废水池(5)连通，所述配药池(8)底部出药口管道上依次设有流量计(2)和上料泵(4)，所述配药池(8)顶部设置有加水口(9)，所述加水口(9)的管道上设有电磁阀二(91)，所述配药机构(3)上设有控制器(6)。
2.根据权利要求1所述的一种废水池加药装置，其特征在于所述加药口(11)一侧壁上设有能够完全容纳电子秤(35)的容纳口，所述电子秤(35)固定在气缸(34)伸缩杆端部上。
3.根据权利要求1所述的一种废水池加药装置，其特征在于所述配药池(8)顶部安装有两个呈对称分布的搅拌器(36)，所述搅拌器(36)均包括搅拌轴、连接于搅拌轴底端的搅拌叶、电机，所述搅拌轴连接搅拌叶一端伸入加药池内，另一端连接于电机。
4.根据权利要求3所述的一种废水池加药装置，其特征在于所述搅拌轴、搅拌叶上均套设有防腐蚀套。
5.根据权利要求1所述的一种废水池加药装置，其特征在于所述配药机构(3)至少设有一个，可用于添加不同药物。
6.根据权利要求1所述的一种废水池加药装置，其特征在于所述配药池(8)内设有液位计(7)，在液位计(7)的上水位和下水位分别设有水位传感器。
说明书
一种废水池加药装置
技术领域
本实用新型涉及一种废水池加药装置。
背景技术
目前，国内环保形势日趋严峻，工业生产废水达标排放已经成为各地环保执法的长期目标。酸性/碱性废水广泛存在于电力、石化、冶金等领域生产过程，一直以来酸性/碱性废水多采取人工操作设备、调整PH值的方式进行中和处理，且中和用药剂为强酸性或强碱性腐蚀介质，有一定的危险性。现有的废水池加药装置需要人工投加各类化学药剂作为混凝、絮凝、助凝及消毒灭菌，以达到水净化的目的;人工加药会使药物相对废水投递释放的很不均匀，不利于药物与废水的混合，降低反应速度，影响工作效率。
实用新型内容
为解决上述技术问题，本实用新型提供一种加药精确，自动化程度高的废水池加药装置。
具体技术方案如下：一种废水池加药装置，包括在线浊度传感器、流量计、配药机构、上料泵、废水池和控制器，所述废水池中设置有在线浊度传感器，所述配药机构包括加料口、药剂仓、电磁阀、气缸、电子秤、搅拌器，所述加料口下部设有药剂仓，药剂仓底部出口和配药池加药口连通，所述药剂仓底部出口处依次设置有电磁阀和电子秤，配药池出药口通过管道和废水池连通，所述配药池底部出药口管道上依次设有流量计和上料泵，配药池顶部设置有加水口，所述加水口的管道上设有电磁阀二。
上述技术方案中，优选地，所述加药口一侧壁上设有能容纳电子秤的容纳口，所述电子秤固定在气缸伸缩杆端部上。
优选地，所述配药池顶部安装有两个呈对称分布的搅拌器，所述搅拌器均包括搅拌轴、连接于搅拌轴底端的搅拌叶、电机，所述搅拌轴连接搅拌叶一端伸入加药池内，另一端连接于电机。
优选地，所述搅拌轴、搅拌叶上均套设有防腐蚀套。
优选地，所述配药机构至少设有一个，可用于添加不同药物。
优选地，所述配药池内设有液位计，在液位计的上水位和下水位分别设有水位传感器。
本实用新型的有益效果：本实用新型能够自动加药并且加入药剂控制精确度高，利于药物与废水的混合，反应速度快，提高工作效率。
