申请日2017.03.10
公开(公告)日2017.11.07
IPC分类号C02F9/04
摘要
一种能避免持续结晶的化学氧化废水处理设备，为搭配双氧水槽运作且包括：一抽水器、一无载体的氧化装置、一氧化塔提升泵、至少一循环泵、一池子组以及至少一连通管。氧化装置包含能投加硫酸亚铁的氧化塔，氧化塔具有溢水部，氧化装置与双氧水槽彼此连通;氧化塔提升泵连接于抽水器与氧化塔之间;循环泵循环连接于氧化塔;池子组包含酸碱中和池和化学脱气池;连通管则连通于溢水部与池子组之间。藉此，可达成避免持续结晶的省事效果以及能大幅减少双氧水使用量的降低成本效果。
权利要求书
1.一种能避免持续结晶的化学氧化废水处理设备，搭配双氧水槽运作，其特征在于，该废水处理设备包括：
一抽水器;
一无载体的氧化装置，包含一能投加硫酸亚铁的氧化塔，该氧化塔具有一溢水部，该氧化装置与所述双氧水槽彼此连通;
一氧化塔提升泵，连接于该抽水器与该氧化塔之间;
至少一循环泵，该循环泵循环连接于该氧化塔;
一池子组，包含至少一酸碱中和池和至少一化学脱气池;以及
至少一连通管，连通于该溢水部与该池子组之间。
2.如权利要求1所述的能避免持续结晶的化学氧化废水处理设备，其特征在于，该酸碱中和池为一氢氧化钠池。
3.如权利要求1所述的能避免持续结晶的化学氧化废水处理设备，其特征在于，该化学脱气池为一化学药物代谢池，该化学药物包含双氧水。
4.如权利要求1所述的能避免持续结晶的化学氧化废水处理设备，其特征在于，该抽水器为一真空抽引机。
5.如权利要求1所述的能避免持续结晶的化学氧化废水处理设备，其特征在于，该氧化装置更包含至少一涡流式的流体化床化学氧化槽，该氧化塔与该流体化床化学氧化槽彼此连通，且该流体化床化学氧化槽的槽内斜向配设有至少一水液喷嘴。
6.如权利要求5所述的能避免持续结晶的化学氧化废水处理设备，其特征在于，该流体化床化学氧化槽具有一槽内壁，该至少一水液喷嘴斜插于该槽内壁，该至少一水液喷嘴与该槽内壁之间具有小于90度的一夹角。
说明书
能避免持续结晶的化学氧化废水处理设备
技术领域
本实用新型关于一种化学氧化废水处理设备，特别是指采用Fenton化学氧化法的一种能避免持续结晶的化学氧化废水处理设备。
背景技术
随着环保的要求愈来愈高，现今对于废水的排放标准亦跟着提高，因此需采用高阶的废水处理方法。
关于高阶的废水处理，现有的Fenton化学氧化法是利用过氧化氢(H2O2，其溶液俗称双氧水)为氧化剂，亚铁离子(Fe2+)为催化剂进行化学反应，以产生的氢氧自由基(OH.)，将有机物氧化成二氧化碳及水并降低废水中的COD(化学需氧量，Chemical oxygendemand)。
影响化学氧化效果较为显著的因素是氧化剂加药量(H2O2与Fe2+)、反应PH值及反应时间，其中，依实际操作经验，H2O2加药量为亚铁加药量的至少2倍，才能求得较佳的处理效果。H2O2价格远高于亚铁的价格，大量使用H2O2的结果，将导致成本过高的缺失。
再者，现有的Fenton化学氧化法在反应时虽能让所产生的铁氧化物在触媒担体(简称：载体)上结晶，以达到化学污泥减量的效果，然而持续不断的结晶，将衍生出另一问题：对于持续不断产生的结晶莫可奈何，世上完全没有任何可以处理这个结晶物的方法，不但须连续停机至少15天来清理，更将造成设备的磨损，早为人所诟病已久。
因此，如何设计出一种可改善上述缺失的本实用新型，乃为本案所亟欲解决的一大课题。
实用新型内容
本实用新型的目的在于提供一种能避免持续结晶的化学氧化废水处理设备，藉由去除全部的载体，并增设氧化塔及其相关装置，从而达到能避免持续结晶的省事效果以及能大幅减少双氧水使用量的降低成本效果。

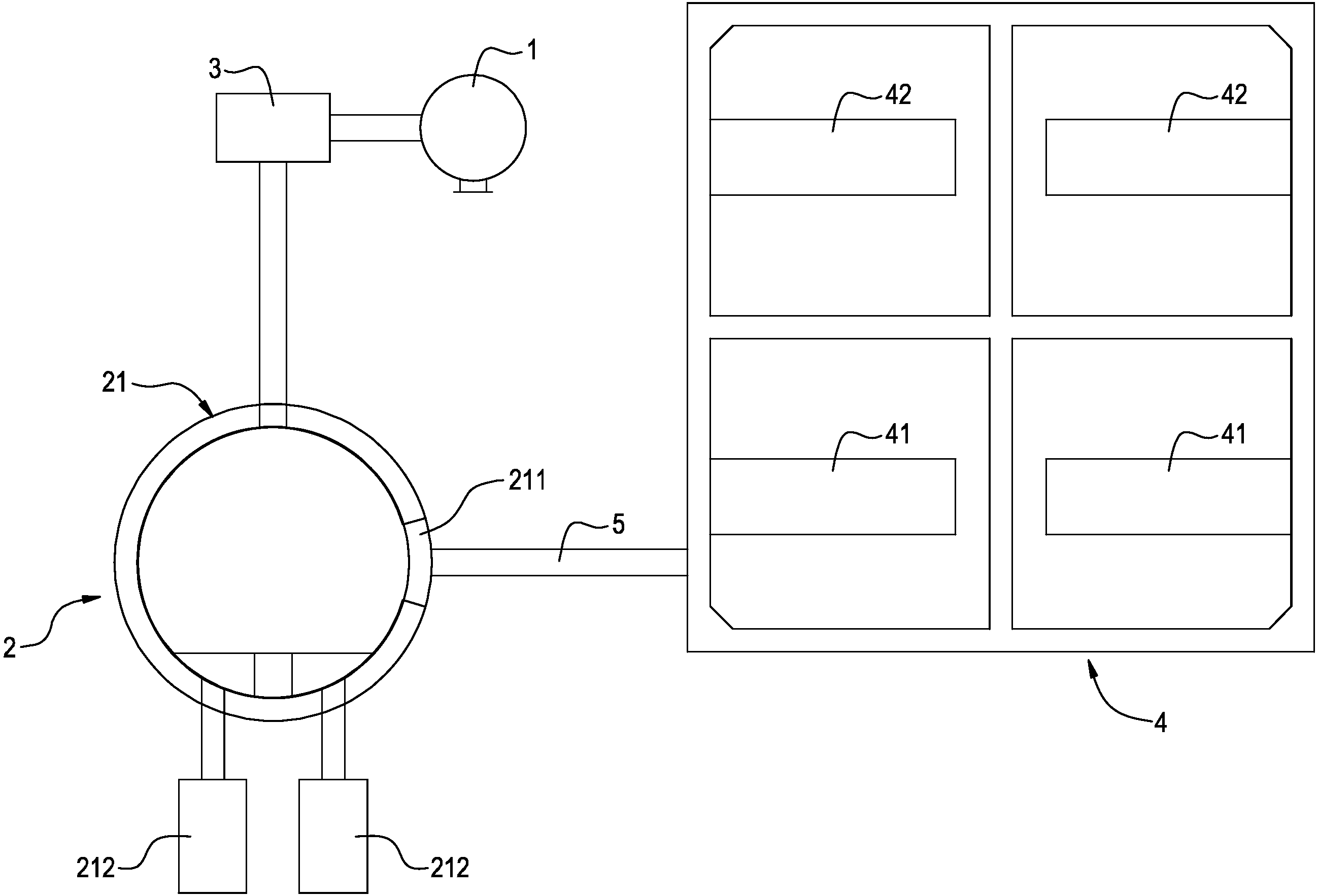

为了达成上述目的，本实用新型提供一种能避免持续结晶的化学氧化废水处理设备，搭配双氧水槽运作，该废水处理设备包括：一抽水器;一无载体的氧化装置，包含一能投加硫酸亚铁的氧化塔，该氧化塔具有一溢水部，该氧化装置与所述双氧水槽彼此连通;一氧化塔提升泵，连接于该抽水器与该氧化塔之间;至少一循环泵，该循环泵循环连接于该氧化塔;一池子组，包含至少一酸碱中和池和至少一化学脱气池;以及至少一连通管，连通于该溢水部与该池子组之间。
相较于现有技术，本实用新型具有以下功效：具有能避免持续结晶的省事效果以及能大幅减少双氧水使用量的降低成本效果。
