申请日2017.04.26
公开(公告)日2017.07.18
IPC分类号C02F9/06; C02F103/34
摘要
本发明公开了一种水净化、污水循环零排放处理系统，该处理系统包括切割废水回用设备、研磨废水回用设备、反渗透设备，所述切割废水回用设备、研磨废水回用设备的废水经处理后收集进入反渗透原水箱，然后通过反渗透设备得到干净的水体，收集到超纯水箱;本发明集切割、研磨、反渗透工艺的处理系统将切割、研磨后的废水重新过滤，使该水成为超纯水，超纯水可以直接饮用，不会对人体有害，在本发明中，切割产生的废水和研磨产生的废水经初步过滤后统一收集到反渗透原水箱中，再通过反渗透设备将反渗透原水箱中的水进行反渗透过滤，以达到超纯水的品质。

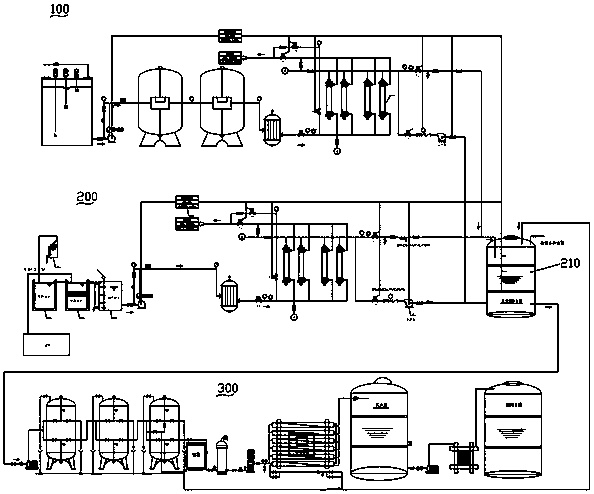

摘要附图
权利要求书
1.一种水净化、污水循环零排放处理系统，其特征在于：该处理系统包括切割废水回用设备(100)、研磨废水回用设备(200)、反渗透设备(300)，所述切割废水回用设备(100)、研磨废水回用设备(200)的废水经处理后收集进入反渗透原水箱(210)，然后通过反渗透设备(300)得到干净的水体，收集到超纯水箱(311);
所述切割废水回用设备(100)包括废水收集部及废水过滤部，所述废水收集部包括废水收集箱(102)，所述废水收集箱(102)连接废水进水管(101)，切割废水管的降温废水通过废水进水管(101)进入废水收集箱(102)，所述废水收集箱(102)的出水端连接有第一水泵(108)，该第一水泵的出水端连接废水过滤部;所述废水过滤部的最后出水端水管连接反渗透原水箱(210)的进水端;该废水过滤部包括通过水管依次连接的多介质过滤器(103)、活性炭过滤器(104)、清水收集箱(105)、多组并联的超滤过滤器(106)，所述多介质过滤器(103)的进水端通过水管连接第一水泵(108)的出水端;
所述研磨废水回用设备(200)包括研磨废水收集部和第二废水过滤部，所述研磨废水收集部设有多组串接在一起的研磨废水收集箱(202)，其中第一个研磨废水收集箱通过水管连接其它设备废水箱(201)，紧邻第一个研磨废水收集箱的第二个研磨废水收集箱的进水端连接压滤机(203)的废水进水管，第二个研磨废水收集箱采用沉降式废水箱体，各研磨废水收集箱的出端端与进水端在箱体上端依次相连，各研磨废水收集箱的进水端水管伸入箱体底部，通过各研磨废水收集箱的废水溢流进入下一个研磨废水收集箱箱体，最后一个研磨废水收集箱的出水端通过水管连接第二水泵(204)，所述第二水泵(204)的出水端连接第二废水过滤部，所述第二过滤部的最后出水端水管连接反渗透原水箱(210)的进水端;所述第二废水过滤部包括通过水管依次连接的第二清水收集箱(205)、多组并联的第二超滤过滤器(206)，所述第二清水收集箱(205)的进水端通过水管连接第二水泵(204)的出水端;
所述反渗透设备(300)通过连接反渗透原水箱(210)的出水端，其包括通过水管依次相连接的供水泵(301)、石英砂过滤器(302)、活性炭过滤器(303)、软化碳过滤器(304);所述软化碳过滤器(304)的净水出口端通过水管连接保安过滤器(306)、高压泵(307)、RO反渗透净水器(308)、纯水箱(309)、原水泵(310)、EDI超纯水处理器(311)、超纯水箱(312)。
2.根据权利要求1所述的一种水净化、污水循环零排放处理系统，其特征在于：所述废水收集箱(102)的出水端水管上设置有阀门，阀门的出水端设置有两种水路：
第一种是阀门出水端连接第一水泵(108)，第一水泵(108)出水端通过水管连接多介质过滤器(103)进水端;
第二种是阀门出水端通过水管直连多介质过滤器(103)，并在水管上、沿水流方向设置有手动阀、第二阀门;
所述第一水泵(108)的出水管连接于第二阀门与多介质过滤器(103)之间的水管节点上，所述多介质过滤器(103)进水管上设置有HP检测表，节点前端水管上设置有阀门压力表。
3.根据权利要求1所述的一种水净化、污水循环零排放处理系统，其特征在于：所述清水收集箱(105)出水管上依次设置有阀门、压力表、出口处压力表;
所述出口处压力表后端管路设置有两种水路：
第一种是通过水管连接多组并联的超滤过滤器(106)，所述超滤过滤器(106)设有两个出水端，分别是清水出水端和污水出水端，清水出水端通过两根水管连接反渗透原水箱(210)，在第一根水管、沿水流方向上依次设置有压力表、出水口压力表、第一电磁阀、阀门;在第二根水管、沿水流方向上依次设置有第五电磁阀、阀门、压力表、反洗泵(107)、第六电磁阀;
所述超滤过滤器(106)的污水出水端通过管路连接废水收集箱(102)，并在该管路上设置有第四电磁阀;
第二种是通过水管连接废水收集箱(102)，并在该水管的管路上依次设置有第二电磁阀、压力表、第三电磁阀、阀门。
4.根据权利要求1所述的一种水净化、污水循环零排放处理系统，其特征在于：所述最后一个研磨废水收集箱的出水端水管上设置有阀门，阀门的出水端设置有两种水路：
第一种是阀门出水端连接第二水泵(204)，第二水泵(204)出水端通过水管连接第二清水收集箱(205)进水端;
第二种是阀门出水端通过水管直连第二清水收集箱(205)，并在水管上、沿水流方向设置有手动阀、第三阀门;
所述第二水泵(204)的出水管连接于第三阀门与第二清水收集箱(205)之间的水管节点上，所述第二清水收集箱(205)进水管上设置有HP检测表，节点前端水管上设置有阀门压力表。
5.根据权利要求1所述的一种水净化、污水循环零排放处理系统，其特征在于：所述第二清水收集箱(205)出水管上依次设置有阀门、压力表、出口处压力表;
所述出口处压力表后端管路设置有两种水路：
第一种是通过水管连接多组并联的第二超滤过滤器(206)，所述第二超滤过滤器(206)设有两个出水端，分别是清水出水端和污水出水端，清水出水端通过两根水管连接反渗透原水箱(210)，在第一根水管、沿水流方向上依次设置有压力表、出水口压力表、电磁阀、阀门;在第二根水管、沿水流方向上依次设置有电磁阀、阀门、压力表、第二反洗泵(207)、电磁阀;
所述第二超滤过滤器(206)的污水出水端通过管路连接第二个研磨废水收集箱，并在该管路上设置有电磁阀;
第二种是通过水管连接第二个研磨废水收集箱，并在该水管的管路上依次设置有电磁阀、压力表、电磁阀、阀门。
6.根据权利要求1所述的一种水净化、污水循环零排放处理系统，其特征在于：所述石英砂过滤器(302)、活性炭过滤器(303)、软化碳过滤器(304)、都设置溢流管，每根溢流管上设置有阀门，溢流管另一端连接回水管，回水管的另一端连接反渗透原水箱(210)的进水端;
所述RO反渗透净水器(308)的污水排出口连接所述回水管。
7.根据权利要求1所述的一种水净化、污水循环零排放处理系统，其特征在于：所述软化碳过滤器(304)还设置有盐水出水口，该盐水出水口通过水管连接盐箱(305)。
8.根据权利要求1所述的一种水净化、污水循环零排放处理系统，其特征在于：所述供水泵(301)前端进水管上设置有阀门;
所述保安过滤器(306)的进水管流水方向上依次设置有阀门、压力表;
所述高压泵(307)的进水管流水方向上依次设置有阀门、电动阀门、口部压力表;
所述RO反渗透净水器(308)的进水管流水方向上依次设置有手动阀门、前压力表、后口部压力表，在前压力表、后口部压力表之间的节点上连接一水管，在该水管上设置有阀门;
所述RO反渗透净水器(308)的污水出口端水管上设置有两个并联的阀门，两个并联的阀门后的水管上设置有电动机，电动机的后端水管上连接有两个并联的阀门，两个并联的阀门后端水管上连接于回水管上;
所述原水泵(310)的前端进水管流水方向上设置有阀门。
9.根据权利要求1-8任意一项所述的一种水净化、污水循环零排放处理系统，其特征在于：所述切割废水回用设备(100)、研磨废水回用设备(200)都连接有PLC控制器。
说明书
一种水净化、污水循环零排放处理系统
技术领域
本发明涉及废水回收技术领域，具体的说是涉及一种水净化、污水循环零排放处理系统。
背景技术
目前我国正处于半导体行业高速发展阶段，该行业用水需求量逐年增加，但其所产生废水的危害性也是显而易见的，在当今水源污染破坏情况日益加剧的情况下，响应节能减排要求，要求利用各类废水水质充分合理有效的深度回用，缓解水资源匮乏成为一个比较急迫的课题。
在许多产品加工过程中需要用到切割、研磨工艺，切割研磨会要用到水，如果将切割和研磨的废水直接排掉，一是会造成环境污染，二是会造成水资源浪费。
发明内容
针对现有技术中的不足，本发明要解决的技术问题在于提供了一种水净化、污水循环零排放处理系统。
为解决上述技术问题，本发明通过以下方案来实现：一种水净化、污水循环零排放处理系统，该处理系统包括切割废水回用设备、研磨废水回用设备、反渗透设备，所述切割废水回用设备、研磨废水回用设备的废水经处理后收集进入反渗透原水箱，然后通过反渗透设备得到干净的水体，收集到超纯水箱;
所述切割废水回用设备包括废水收集部及废水过滤部，所述废水收集部包括废水收集箱，所述废水收集箱连接废水进水管，切割废水管的降温废水通过废水进水管进入废水收集箱，所述废水收集箱的出水端连接有第一水泵，该第一水泵的出水端连接废水过滤部;所述废水过滤部的最后出水端水管连接反渗透原水箱的进水端;该废水过滤部包括通过水管依次连接的多介质过滤器、活性炭过滤器、清水收集箱、多组并联的超滤过滤器，所述多介质过滤器的进水端通过水管连接第一水泵的出水端;
所述研磨废水回用设备包括研磨废水收集部和第二废水过滤部，所述研磨废水收集部设有多组串接在一起的研磨废水收集箱，其中第一个研磨废水收集箱通过水管连接其它设备废水箱，紧邻第一个研磨废水收集箱的第二个研磨废水收集箱的进水端连接压滤机的废水进水管，第二个研磨废水收集箱采用沉降式废水箱体，各研磨废水收集箱的出端端与进水端在箱体上端依次相连，各研磨废水收集箱的进水端水管伸入箱体底部，通过各研磨废水收集箱的废水溢流进入下一个研磨废水收集箱箱体，最后一个研磨废水收集箱的出水端通过水管连接第二水泵，所述第二水泵的出水端连接第二废水过滤部，所述第二过滤部的最后出水端水管连接反渗透原水箱的进水端;所述第二废水过滤部包括通过水管依次连接的第二清水收集箱、多组并联的第二超滤过滤器，所述第二清水收集箱的进水端通过水管连接第二水泵的出水端;
所述反渗透设备通过连接反渗透原水箱的出水端，其包括通过水管依次相连接的供水泵、石英砂过滤器、活性炭过滤器、软化碳过滤器;所述软化碳过滤器的净水出口端通过水管连接保安过滤器、高压泵、RO反渗透净水器、纯水箱、原水泵、EDI超纯水处理器、超纯水箱。
进一步的，所述废水收集箱的出水端水管上设置有阀门，阀门的出水端设置有两种水路：
第一种是阀门出水端连接第一水泵，第一水泵出水端通过水管连接多介质过滤器进水端;
第二种是阀门出水端通过水管直连多介质过滤器，并在水管上、沿水流方向设置有手动阀、第二阀门;
所述第一水泵的出水管连接于第二阀门与多介质过滤器之间的水管节点上，所述多介质过滤器进水管上设置有HP检测表，节点前端水管上设置有阀门压力表。
进一步的，所述清水收集箱出水管上依次设置有阀门、压力表、出口处压力表;
所述出口处压力表后端管路设置有两种水路：
第一种是通过水管连接多组并联的超滤过滤器，所述超滤过滤器设有两个出水端，分别是清水出水端和污水出水端，清水出水端通过两根水管连接反渗透原水箱，在第一根水管、沿水流方向上依次设置有压力表、出水口压力表、第一电磁阀、阀门;在第二根水管、沿水流方向上依次设置有第五电磁阀、阀门、压力表、反洗泵、第六电磁阀;
所述超滤过滤器的污水出水端通过管路连接废水收集箱，并在该管路上设置有第四电磁阀;
第二种是通过水管连接废水收集箱，并在该水管的管路上依次设置有第二电磁阀、压力表、第三电磁阀、阀门。
进一步的，所述最后一个研磨废水收集箱的出水端水管上设置有阀门，阀门的出水端设置有两种水路：
第一种是阀门出水端连接第二水泵，第二水泵出水端通过水管连接第二清水收集箱进水端;
第二种是阀门出水端通过水管直连第二清水收集箱，并在水管上、沿水流方向设置有手动阀、第三阀门;
所述第二水泵的出水管连接于第三阀门与第二清水收集箱之间的水管节点上，所述第二清水收集箱进水管上设置有HP检测表，节点前端水管上设置有阀门压力表。
进一步的，所述第二清水收集箱出水管上依次设置有阀门、压力表、出口处压力表;
所述出口处压力表后端管路设置有两种水路：
第一种是通过水管连接多组并联的第二超滤过滤器，所述第二超滤过滤器设有两个出水端，分别是清水出水端和污水出水端，清水出水端通过两根水管连接反渗透原水箱，在第一根水管、沿水流方向上依次设置有压力表、出水口压力表、电磁阀、阀门;在第二根水管、沿水流方向上依次设置有电磁阀、阀门、压力表、第二反洗泵、电磁阀;
所述第二超滤过滤器的污水出水端通过管路连接第二个研磨废水收集箱，并在该管路上设置有电磁阀;
第二种是通过水管连接第二个研磨废水收集箱，并在该水管的管路上依次设置有电磁阀、压力表、电磁阀、阀门。
进一步的，所述石英砂过滤器、活性炭过滤器、软化碳过滤器、都设置溢流管，每根溢流管上设置有阀门，溢流管另一端连接回水管，回水管的另一端连接反渗透原水箱的进水端;
所述RO反渗透净水器的污水排出口连接所述回水管。
进一步的，所述软化碳过滤器还设置有盐水出水口，该盐水出水口通过水管连接盐箱。
进一步的，所述供水泵前端进水管上设置有阀门;
所述保安过滤器的进水管流水方向上依次设置有阀门、压力表;
所述高压泵的进水管流水方向上依次设置有阀门、电动阀门、口部压力表;
所述RO反渗透净水器的进水管流水方向上依次设置有手动阀门、前压力表、后口部压力表，在前压力表、后口部压力表之间的节点上连接一水管，在该水管上设置有阀门;
所述RO反渗透净水器的污水出口端水管上设置有两个并联的阀门，两个并联的阀门后的水管上设置有电动机，电动机的后端水管上连接有两个并联的阀门，两个并联的阀门后端水管上连接于回水管上;
所述原水泵的前端进水管流水方向上设置有阀门。
进一步的，所述切割废水回用设备、研磨废水回用设备都连接有PLC控制器。
相对于现有技术，本发明的有益效果是：本发明集切割、研磨、反渗透工艺的处理系统将切割、研磨后的废水重新过滤，使该水成为超纯水，超纯水可以直接饮用，不会对人体有害，在本发明中，切割产生的废水和研磨产生的废水经初步过滤后统一收集到反渗透原水箱中，再通过反渗透设备将反渗透原水箱中的水进行反渗透过滤，以达到超纯水的品质。
