申请日2017.04.18
公开(公告)日2017.12.12
IPC分类号E03F5/22
摘要
本实用新型的生活污水提升装置，涉及污水处理设备技术领域，该装置包括污水提升泵房，生活污水进入污水提升泵房的入口处设有粉碎机构，粉碎机构的出口设有格栅，所述污水提升泵房底部设置提升装置，所述提升装置包括污水提升泵和提升管道，所述污水提升泵通过提升管道连接污水反应池，所述提升管道上设置压力表和手动蝶阀。生活污水提升装置结构简单，在污水提升泵房的入口设置粉碎机构，对大的杂物进行粉碎，避免杂物造成管道堵塞，减少设备的维护次数。
权利要求书
1.生活污水提升装置，其特征在于：包括污水提升泵房，生活污水进入污水提升泵房的入口处设有粉碎机构，粉碎机构的出口设有格栅，所述污水提升泵房底部设置提升装置，所述提升装置包括污水提升泵和提升管道，所述污水提升泵通过提升管道连接污水反应池，所述提升管道上设置压力表和手动蝶阀。
2.如权利要求1所述的生活污水提升装置，其特征在于：所述粉碎机构包括进水口、杂物检测装置、驱动装置、粉碎装置、控制装置和出水口，所述杂物检测装置设置在进水口处，所述杂物检测装置、控制装置、驱动装置和粉碎装置顺次连接。
3.如权利要求2所述的生活污水提升装置，其特征在于：所述杂物检测装置包括红外对射探测器，所述红外对射探测器与控制装置连接。
4.如权利要求3所述的生活污水提升装置，其特征在于：所述红外对射探测器包括红外发射端和红外接收端，所述红外发射端和红外接收端分别设置在进水口的相对侧。
5.如权利要求2所述的生活污水提升装置，其特征在于：所述驱动装置为电机。
6.如权利要求2所述的生活污水提升装置，其特征在于：所述粉碎装置包括转轴和设置在转轴上的螺旋刀片，所述转轴与驱动装置连接。
7.如权利要求1所述的生活污水提升装置，其特征在于：所述污水提升泵房内设置液位计。
8.如权利要求1所述的生活污水提升装置，其特征在于：所述污水提升泵为两个。
9.如权利要求8所述的生活污水提升装置，其特征在于：所述压力表为两个。
10.如权利要求9所述的生活污水提升装置，其特征在于：所述手动蝶阀为两个。
说明书
生活污水提升装置
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种生活污水提升装置。
背景技术
生活中的污水若直接排掉，严重浪费水资源，还会造成环境污染。目前一般会进行生活污水的净化处理、循环利用，其中很重要的一个设备就是污水提升装置。现有技术中的污水提升装置结构复杂、成本高，有时会出现污水中的杂物堵塞管道的状况，影响污水提升装置的正常使用。目前的生活污水提升装置一般采用机械格栅对污水杂物进行初步滤除，避免堵塞管道，但是对于过大的杂物容易造成管道堵塞。
实用新型内容
针对现有技术中的缺陷，本实用新型提供一种生活污水提升装置，在机械格栅之前设有粉碎机构粉碎较大的杂物，防止管道堵塞。

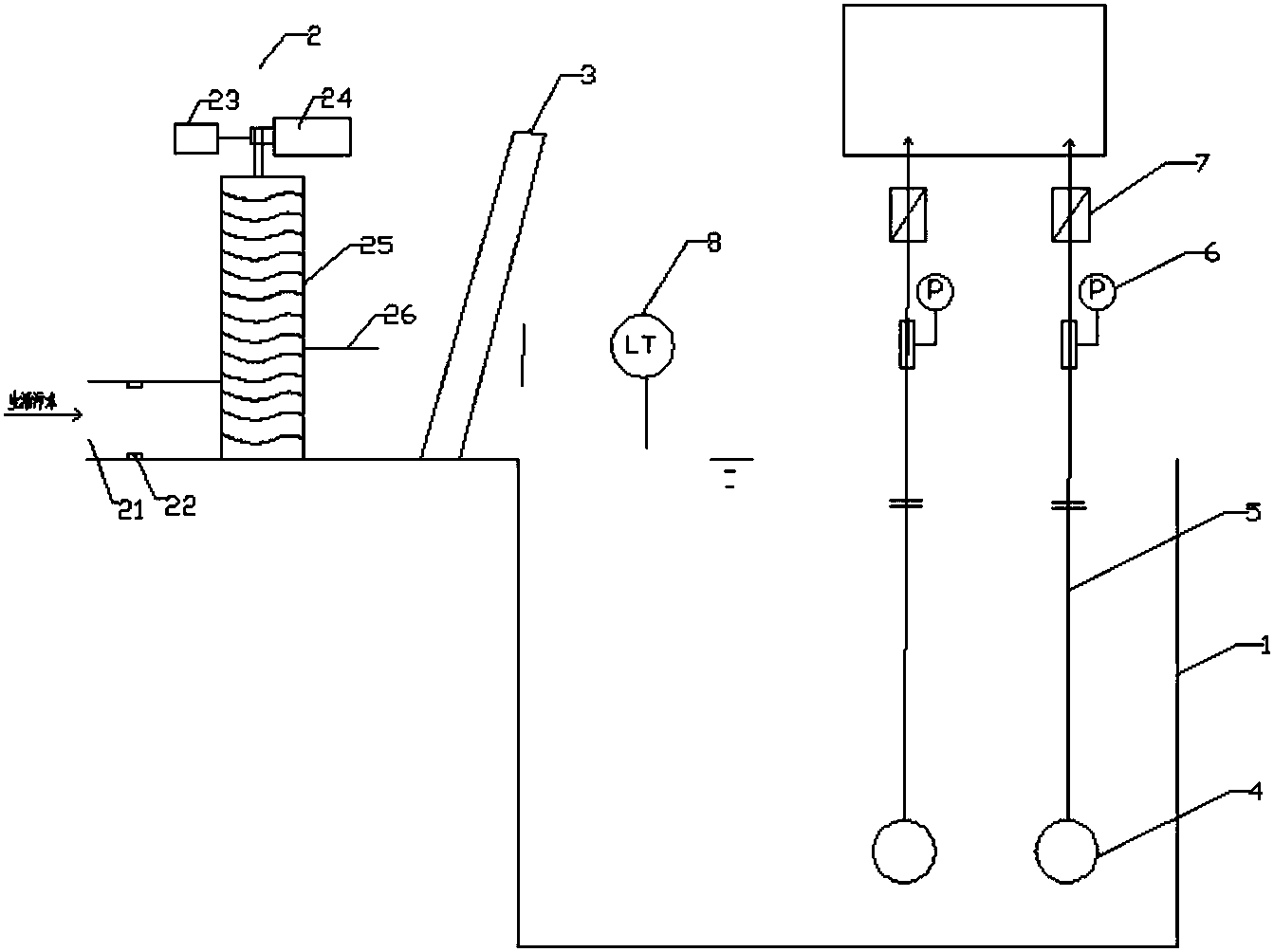

本实用新型提供的一种生活污水提升装置，包括污水提升泵房，生活污水进入污水提升泵房的入口处设有粉碎机构，粉碎机构的出口设有格栅，所述污水提升泵房底部设置提升装置，所述提升装置包括污水提升泵和提升管道，所述污水提升泵通过提升管道连接污水反应池，所述提升管道上设置压力表和手动蝶阀。
进一步地，所述粉碎机构包括进水口、杂物检测装置、驱动装置、粉碎装置、控制装置和出水口，所述杂物检测装置设置在进水口处，所述杂物检测装置、控制装置、驱动装置和粉碎装置顺次连接。
进一步地，所述杂物检测装置包括红外对射探测器，所述红外对射探测器与控制装置连接。
进一步地，所述红外对射探测器包括红外发射端和红外接收端，所述红外发射端和红外接收端分别设置在进水口的相对侧。
进一步地，所述驱动装置为电机。
进一步地，所述粉碎装置包括转轴和设置在转轴上的螺旋刀片，所述转轴与驱动装置连接。
进一步地，所述污水提升泵房内设置液位计。
进一步地，所述污水提升泵为两个。
进一步地，所述压力表为两个。
进一步地，所述手动蝶阀为两个。
本实用新型的有益效果：
本实用新型提供的生活污水提升装置，包括污水提升泵房，生活污水进入污水提升泵房的入口处设有粉碎机构，粉碎机构的出口设有格栅，所述污水提升泵房底部设置提升装置，所述提升装置包括污水提升泵和提升管道，所述污水提升泵通过提升管道连接污水反应池，所述提升管道上设置压力表和手动蝶阀。生活污水提升装置结构简单，在污水提升泵房的入口设置粉碎机构，对大的杂物进行粉碎，避免杂物造成管道堵塞，减少设备的维护次数。
