申请日2017.03.27
公开(公告)日2017.06.13
IPC分类号C02F9/04; C02F103/10
摘要
本发明提供了一种含油污水处理系统及方法，属于含油污水处理领域，该系统包括依次连通的均质调节装置、隔油沉降装置、缓冲装置、气浮装置、二次沉降池和过滤装置;通过本发明提供的污水预处理系统能够有效去除含油污水中的油液、悬浮物和COD，满足水质稳定、不携带大量悬浮物、对油层无伤害等水质特点，以达到回注水的水质标准，比现有技术具有投资少、管理费用低、处理效果好的优点。
权利要求书
1.一种含油污水处理系统，其特征在于，包括：
均质调节装置，用以去除含油污水中部分悬浮物、COD;
隔油沉降装置，与所述均质调节装置管道连通，用以去除所述均质调节装置排出的含油污水中的油液、悬浮物、COD;
缓冲装置，与所述隔油沉降装置相连通，用以去除所述隔油沉降装置排出的污水中的悬浮物;
气浮装置，与所述缓冲装置相连通，用以去除所述缓冲装置排出的含油污水中的水溶性油、悬浮物;
二次沉降池，与所述气浮装置连通，以进一步去除污水中的悬浮物;
过滤装置，与所述二次沉降池连通，用以进去除污水中微小颗粒悬浮物。
2.根据权利要求1所述的含油污水处理系统，其特征在于，所述气浮装置采用涡凹气浮机，其进液口与缓冲装置出液口连通，所述气浮装置的出液口与所述二次沉降池连通。
3.根据权利要求1所述的含油污水处理系统，其特征在于，所述过滤装置包括一级过滤装置，其与所述二次沉降池相连通。
4.根据权利要求3所述的含油污水处理系统，其特征在于，所述过滤装置还包括二级过滤装置，二级过滤装置与所述一级过滤装置出液口连通，所述二级过滤装置的出液口与储液罐连通。
5.根据权利要求1-4任一项所述的含油污水处理系统，其特征在于，还包括浮渣池，所述浮渣池分别与均质调节装置、隔油沉降装置、缓冲装置、气浮装置和二次沉降池的排渣口相连通。
6.根据权利要求5所述的含油污水处理系统，其特征在于，还包括离心机，所述离心机与所述浮渣池连通，用以对浮渣池排出的污泥进行离心脱水。
7.根据权利要求1-4任一项所述的含油污水处理系统，其特征在于，还包括加药装置，所述加药装置用以向隔油沉降装置和气浮装置输送药剂。
8.一种含油污水处理方法，其特征在于，包括如下步骤：
步骤100，调节采油污水的PH值;
步骤200，利用均质调节装置，用以去除含油污水中部分悬浮物、COD;
步骤300，经步骤200处理的含油污水输送至隔油沉降装置，同时加入药剂，以去除含油污水中的油液、悬浮物、COD;
步骤400，经步骤300处理的含油污水输送至缓冲装置，以进一步去除含油污水中的悬浮物;
步骤500，经步骤400处理的含油污水输送至气浮装置，同时加入药剂，以进一步去除含油污水中的水溶性油、悬浮物;
步骤600，经步骤500处理的含油污水输送至二次沉降池，以进一步去除含油污水中的悬浮物;
步骤700，经步骤600处理的含油污水输送至过滤装置，以进一步去除含油污水中的微小颗粒悬浮物。
9.根据权利要求8所述的含油污水处理方法，其特征在于，所述步骤100中，调节采油污水的PH值至6.5-8.5。
10.根据权利要求8所述的含油污水处理方法，其特征在于，所述药剂采用PAC和/或PAM。
说明书
含油污水处理系统及方法
技术领域
本发明涉及污水处理领域，尤其是涉及一种含油污水处理系统及方法。
背景技术
含油污水主要为油田采出水。由于注水开采技术的推广应用，导致我国大部分油田采出液含水量达90%以上。这些外排的采出水中COD、BOD、石油类、挥发酚、硫化物等污染指标超过国家排放标准的要求，直接流到矿区或河流给周围环境造成严重污染。
国内外对含油污水的处理方法主要是采用隔油、过滤等措施，处理达标后再回注地层。油田进行注水，可弥补原油采出后所造成的地下亏空，保持或提高油层压力。油田注入水，除要求水量充足，经济合理外，还必须满足水质稳定、不携带大量悬浮物、对油层无伤害等水质特点。其必须达到相关的水质标准，这既减缓了污染，也降低了开发成本。
但含油污水的产出量大大超过注水量需求，必须排放到环境中，而传统处理工艺外排水的悬浮物及COD存在仍然较高的问题，以待人们解决。
发明内容
本发明的目的在于提供一种含油污水处理系统，该含油污水处理系统能够有效去除含油污水中的油液、悬浮物和COD，满足水质稳定、不携带大量悬浮物、对油层无伤害等水质特点，以达到回注水的水质标准。
本发明的另一目的在于提供一种含油污水处理方法，该方法采用上述的含油污水处理系统，能够有效去除含油污水中的油液、悬浮物和COD，满足水质稳定、不携带大量悬浮物、对油层无伤害等水质特点，以达到回注水的水质标准。
为实现上述目的，本发明提供以下技术方案：

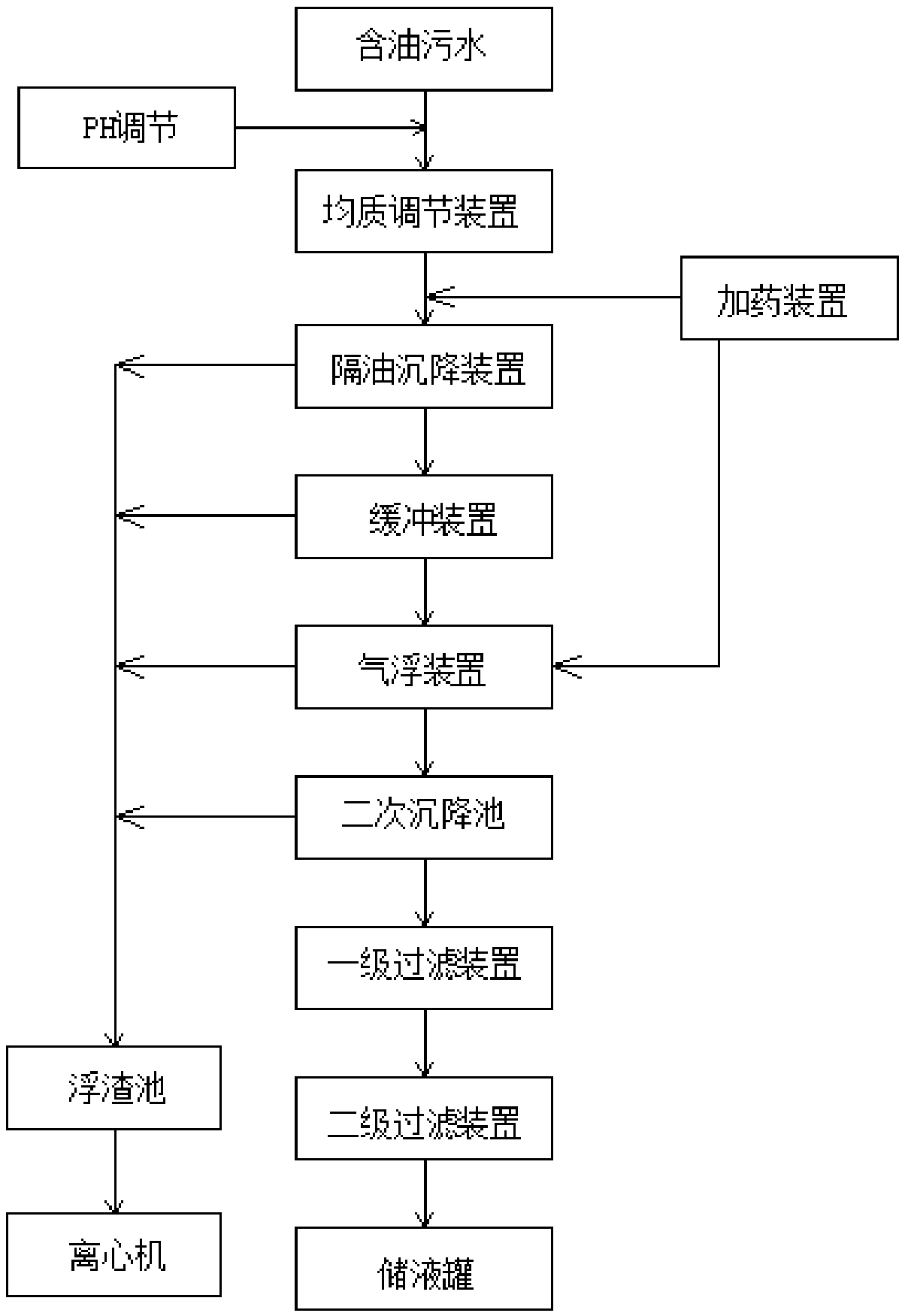

一种含油污水处理系统，包括：
均质调节装置，用以去除含油污水中部分悬浮物、COD;
隔油沉降装置，与所述均质调节装置管道连通，用以去除所述均质调节装置排出的含油污水中的油液、悬浮物、COD;
缓冲装置，与所述隔油沉降装置相连通，用以去除所述隔油沉降装置排出的污水中的悬浮物;
气浮装置，与所述缓冲装置相连通，用以去除所述缓冲装置排出的含油污水中的水溶性油、悬浮物;
二次沉降池，与所述气浮装置连通，以进一步去除污水中的悬浮物;
过滤装置，与所述二次沉降池连通，用以进去除污水中微小颗粒悬浮物。
进一步的，所述气浮装置采用涡凹气浮机，其进液口与缓冲装置出液口连通，所述气浮装置的出液口与所述二次沉降池连通。
进一步的，所述过滤装置包括一级过滤装置，其与所述二次沉降池相连通。
进一步的，所述过滤装置还包括二级过滤装置，二级过滤装置与所述一级过滤装置出液口连通，所述二级过滤装置的出液口与储液罐连通。
进一步的，还包括浮渣池，所述浮渣池分别与均质调节装置、隔油沉降装置、缓冲装置、气浮装置和二次沉降池的排渣口相连通。
进一步的，还包括离心机，所述离心机与所述浮渣池连通，用以对浮渣池排出的污泥进行离心脱水。
进一步的，还包括加药装置，所述加药装置用以向隔油沉降装置和气浮装置输送药剂。
本发明提供的含油污水处理方法，包括如下步骤：
步骤100，调节采油污水的PH值;
步骤200，利用均质调节装置，用以去除含油污水中部分悬浮物、COD;
步骤300，经步骤200处理的含油污水输送至隔油沉降装置，同时加入药剂，以去除含油污水中的油液、悬浮物、COD;
步骤400，经步骤300处理的含油污水输送至缓冲装置，以进一步去除含油污水中的悬浮物;
步骤500，经步骤400处理的含油污水输送至气浮装置，同时加入药剂，以进一步去除含油污水中的水溶性油、悬浮物;
步骤600，经步骤500处理的含油污水输送至二次沉降池，以进一步去除含油污水中的悬浮物;
步骤700，经步骤600处理的含油污水输送至过滤装置，以进一步去除含油污水中的微小颗粒悬浮物。
进一步的，所述步骤100中，调节采油污水的PH值至6.5-8.5。
进一步的，所述药剂采用PAC和/或PAM。
本发明提供的污水预处理系统中，均质调节装置能够去除含油污水中部分悬浮物、COD;隔油沉降装置与均质调节装置管道连通，能够去除所述均质调节装置排出的含油污水中的油液、悬浮物、COD;缓冲装置与所述隔油沉降装置相连通，能够去除所述隔油沉降装置排出的污水中的悬浮物;气浮装置与所述缓冲装置相连通，能够去除所述缓冲装置排出的含油污水中的水溶性油、悬浮物;二次沉降池与所述气浮装置连通，能够进一步去除污水中的悬浮物;过滤装置与所述二次沉降池连通，能够进一步去除污水中微小颗粒悬浮物。
综上所述，通过本发明提供的污水预处理系统能够有效去除含油污水中的油液、悬浮物和COD，满足水质稳定、不携带大量悬浮物、对油层无伤害等水质特点，以达到回注水的水质标准。
本发明提供的基于上述系统的污水预处理方法，由于采用上述系统，因此同样具有能够有效去除含油污水中的油液、悬浮物和COD，满足水质稳定、不携带大量悬浮物、对油层无伤害等水质特点，以达到回注水的水质标准。
