申请日2017.02.15
公开(公告)日2017.08.29
IPC分类号G01N1/10; G01N1/40
摘要
本实用新型公开了一种污水取样器，涉及环保设备领域，该污水取样器的手柄末端设有波纹防滑设计，可起到防滑作用，伸缩波纹管为可伸缩和弯曲的结构，满足不同采样距离的需求，整个采样器的材料采用耐酸碱的塑料制作，优选铁氟龙，耐腐蚀性好，使用寿命长，为了进一步降低取样器的重量和制作成本，手柄采用中空结构，材质很轻，便于操作。
权利要求书

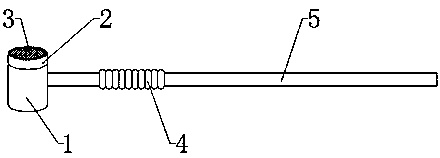

1.一种污水取样器，其特征在于：所述污水取样器包括中空圆管形的手柄(5)，手柄(5)末端设有防滑纹路，手柄(5)一端安装有伸缩波纹管(4)，伸缩波纹管(4)端部安装有一端开口的圆筒形取样筒(1)，取样筒(1)开口处设有筒盖(2)，筒盖(2)与取样筒(1)螺纹配合，筒盖(2)中心设有过滤布(3)。
2.根据权利要求1所述的污水取样器，其特征在于：所述取样筒(1)、筒盖(2)、伸缩波纹管(4)、手柄(5)均采用耐酸碱的塑料制作制造。
3.根据权利要求1所述的污水取样器，其特征在于：所述过滤布(3)由涤纶类纤维制造。
说明书
污水取样器
技术领域
本实用新型涉及环保设备领域，具体来说涉及一种污水取样器。
背景技术
环保部位常常会对污水进行取样，来分析如何治理污水。现有的污水取样器设计的过于简单，导致取样时会将一些无用的颗粒杂质收集，导致了化验结果产生偏差，影响污水治理。
实用新型内容
本实用新型主要解决的技术问题是提供一种污水取样器，可方便地对污水进行取样，并能够对漂浮颗粒杂质进行过滤。
为实现上述目的，本实用新型提供以下的技术方案：一种污水取样器，其特征在于：所述污水取样器包括中空圆管形的手柄，手柄末端设有防滑纹路，手柄一端安装有伸缩波纹管，伸缩波纹管端部安装有一端开口的圆筒形取样筒，取样筒开口处设有筒盖，筒盖与取样筒螺纹配合，筒盖中心设有过滤布。
作为本技术方案的进一步优化，所述取样筒、筒盖、波纹管、手柄均采用耐酸碱的塑料制作制造。
作为本技术方案的进一步优化，所述过滤布由涤纶类纤维制造。
采用以上技术方案的有益效果是：该污水取样器的手柄末端设有波纹防滑设计，可起到防滑作用，伸缩波纹管为可伸缩和弯曲的结构，满足不同采样距离的需求，整个采样器的材料采用耐酸碱的塑料制作，优选铁氟龙，耐腐蚀性好，使用寿命长，为了进一步降低取样器的重量和制作成本，手柄采用中空结构，材质很轻，便于操作。
