申请日2017.02.15
公开(公告)日2017.08.29
IPC分类号B01F11/00
摘要

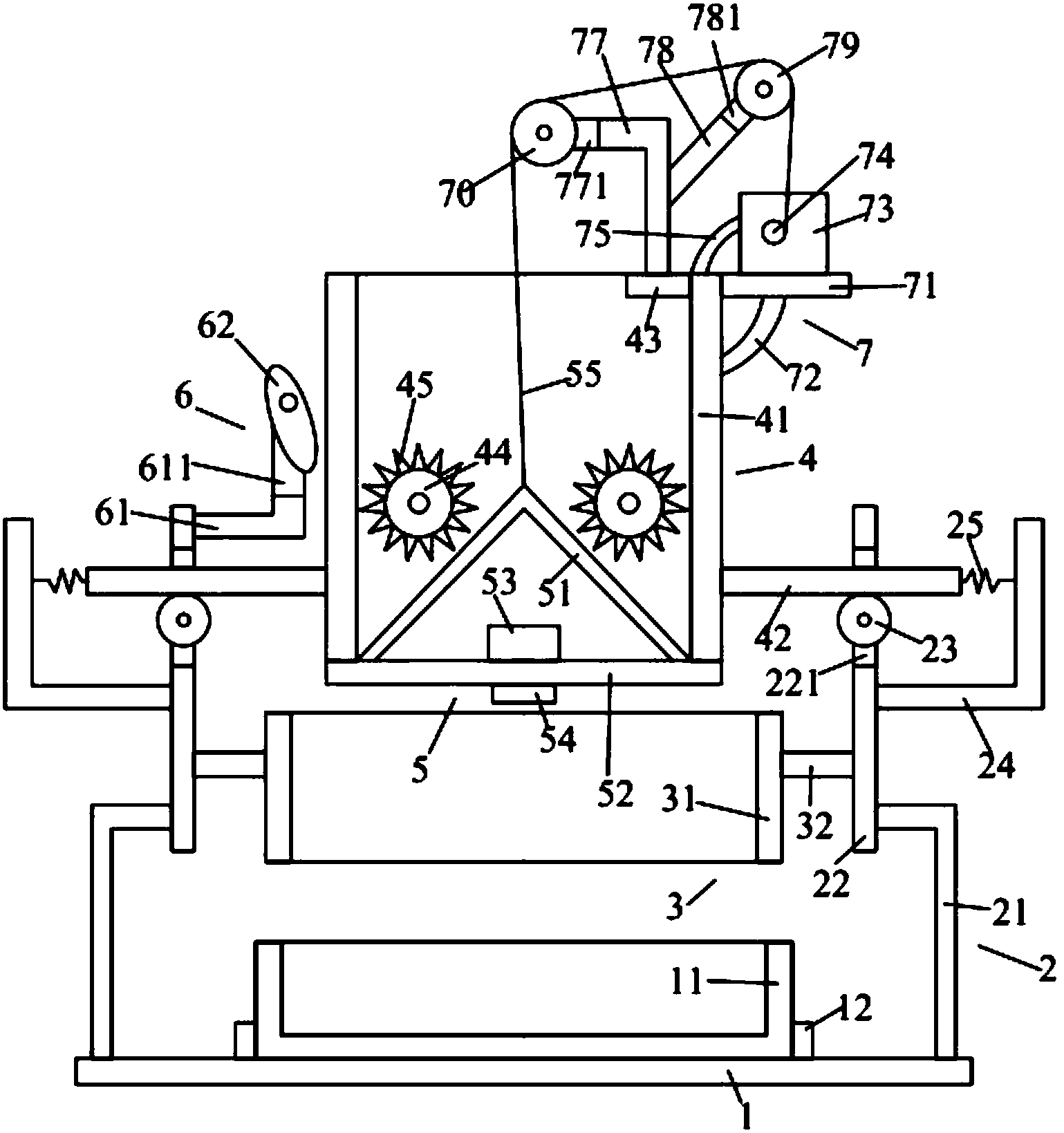

一种用于建筑领域的污泥处理设备，包括底板、装置、集中装置、框体装置、加热装置、凸轮装置及驱动装置，底板上设有回收箱及第一定位块，支架装置包括第一支架、第一支撑杆、第一滚轮、第二支架、第一弹簧，集中装置包括集中框及第一固定杆，框体装置包括框体、第一横杆、第二横杆、第二滚轮及凸块，加热装置包括导热框、挡板、加热棒、振动器及拉线，凸轮装置包括第三支架及凸轮，驱动装置包括第三横杆、第二固定杆、电机、输出轴、第三固定杆、第四支架、第四固定杆、第三滚轮及第四滚轮。本实用新型能够对建筑施工过程中产生的污泥进行彻底的干燥，并且可以将干燥后的泥土进行回收。
权利要求书
1.一种用于建筑领域的污泥处理设备，其特征在于：所述用于建筑领域的污泥处理设备包括底板、位于所述底板上方左右两侧的支架装置、位于所述支架装置之间的集中装置、位于所述集中装置上方的框体装置、收容于所述框体装置内的加热装置、位于所述框体装置左侧的凸轮装置及设置于所述框体装置上的驱动装置，所述底板上设有位于其上方的回收箱及位于所述回收箱左右两侧的第一定位块，所述支架装置设有两个且位于所述回收箱的左右两侧，所述支架装置包括第一支架、设置于所述第一支架上端的第一支撑杆、设置于所述第一支撑杆上的第一滚轮、位于所述第一支架上方的第二支架、设置于所述第二支架上的第一弹簧，所述集中装置包括集中框及位于所述集中框左右两侧的第一固定杆，所述框体装置包括框体、位于所述框体左右两侧的第一横杆、收容于所述框体内的第二横杆、位于所述框体内左右两侧的第二滚轮及设置于所述第二滚轮上的凸块，所述加热装置包括导热框、位于所述导热框下方的挡板、收容于所述导热框内的加热棒、位于所述挡板下方的振动器及位于所述导热框上方的拉线，所述凸轮装置包括第三支架及设置于所述第三支架上端的凸轮，所述驱动装置包括第三横杆、位于所述第三横杆下方的第二固定杆、位于所述第三横杆上方的电机、设置于所述电机上的输出轴、位于所述电机左侧的第三固定杆、位于所述第三固定杆左侧的第四支架、位于所述第四支架右侧的第四固定杆、设置于所述第四固定杆上端的第三滚轮及设置于所述第四支架上端的第四滚轮。
2.如权利要求1所述的用于建筑领域的污泥处理设备，其特征在于：所述回收箱呈空心的长方体，所述第一定位块设有两个，所述第一定位块的下端与所述底板固定连接，所述第一定位块的侧面顶靠在所述回收箱的侧面上。
3.如权利要求2所述的用于建筑领域的污泥处理设备，其特征在于：所述第一支架的下端与所述底板固定连接，所述第一支架的上端呈水平状且与所述第一支撑杆的侧面固定连接，所述第一支撑杆呈长方体且竖直放置，所述第一支撑杆上设有贯穿其左右表面的第一通孔，所述第一滚轮收容于所述第一通孔内且与所述第一支撑杆枢轴连接，所述第二支架的下端与所述第一支撑杆的侧面固定连接，所述第二支架的上端呈竖直状，所述第一弹簧的一端与所述第二支架固定连接。
4.如权利要求3所述的用于建筑领域的污泥处理设备，其特征在于：所述集中框呈空心的长方体，所述集中框位于所述第一支撑杆之间且位于所述回收箱的上方，所述第一固定杆设有两个，所述第一固定杆的一端与所述集中框的外表面固定连接，所述第一固定杆的另一端与所述第一支撑杆的侧面固定连接。
5.如权利要求4所述的用于建筑领域的污泥处理设备，其特征在于：所述框体呈空心的长方体且竖直放置，所述框体位于所述集中框的上方，所述第一横杆设有两个，所述第一横杆呈长方体且水平放置，所述第一横杆的一端与所述框体的侧面固定连接，所述第一横杆的另一端穿过所述第一通孔且顶靠在所述第一滚轮上，所述第一弹簧的端部与所述第一横杆固定连接，所述第二横杆呈长方体且水平放置，所述第二横杆的右端与所述框体的内表面固定连接，所述第二滚轮设有两个，所述第二滚轮呈圆柱体，所述第二滚轮与所述框体枢轴连接，所述凸块设有若干个，所述凸块均匀分布在所述第二滚轮上且与其固定连接。
6.如权利要求5所述的用于建筑领域的污泥处理设备，其特征在于：所述导热框的横截面呈倒置的V字形，所述导热框与所述框体的内表面滑动连接，所述挡板呈长方体且水平放置，所述挡板顶靠在所述框体的下表面上，所述导热框的下表面与所述挡板的上表面固定连接，所述振动器与所述挡板固定连接，所述拉线的下端与所述导热框的上端固定连接。
7.如权利要求6所述的用于建筑领域的污泥处理设备，其特征在于：所述第三支架的下端与位于所述框体左侧的第一支撑杆的右表面固定连接，所述第三支架的上端呈竖直状，所述第三支架的上端设有第一凹槽，所述凸轮收容于所述第一凹槽内且与所述第三支架枢轴连接。
8.如权利要求7所述的用于建筑领域的污泥处理设备，其特征在于：所述第三横杆呈长方体且水平放置，所述第三横杆的左端与所述框体的右表面固定连接，所述第二固定杆的下端与所述框体固定连接，所述第二固定杆的上端与所述第三横杆固定连接，所述电机的下表面与所述第三横杆固定连接，所述输出轴呈圆柱体，所述输出轴的一端与所述电机连接，所述第三固定杆的下端与所述框体的上表面固定连接，所述第三固定杆的上端与所述电机的侧面固定连接。
9.如权利要求8所述的用于建筑领域的污泥处理设备，其特征在于：所述第四支架的下端与所述第二横杆固定连接，所述第四支架的上端呈水平状且设有第二凹槽，所述第四固定杆呈倾斜状，所述第四固定杆的下端与所述第四支架固定连接，所述第四固定杆的上端设有第三凹槽，所述第三滚轮呈圆柱体，所述第三滚轮收容于所述第三凹槽内且与所述第四固定杆枢轴连接，所述第四滚轮收容于所述第二凹槽内且与所述第四支架枢轴连接，所述拉线的上端与所述输出轴固定连接，所述拉线顶靠在所述第四滚轮及第三滚轮上。
说明书
一种用于建筑领域的污泥处理设备
技术领域
本实用新型涉及建筑机械技术领域，尤其是涉及一种用于建筑领域的污泥处理设备。
背景技术
在建筑施工过程中会产生较多的污泥，如果直接将其排放则会污染环境，并且造成资源的浪费。现有对建筑施工过程中产生的污泥处理的方式主要是将其进行干燥，然后将干燥后的泥土重新回收利用，节约资源，但是现有的干燥装置干燥的不够彻底，并且干燥完毕后容易沉积在装置的内部，较难清理干净，影响下次使用。
因此，有必要提供一种新的技术方案以克服上述缺陷。
实用新型内容
本实用新型的目的在于提供一种可有效解决上述技术问题的用于建筑领域的污泥处理设备。
为达到本实用新型之目的，采用如下技术方案：
一种用于建筑领域的污泥处理设备，所述用于建筑领域的污泥处理设备包括底板、位于所述底板上方左右两侧的支架装置、位于所述支架装置之间的集中装置、位于所述集中装置上方的框体装置、收容于所述框体装置内的加热装置、位于所述框体装置左侧的凸轮装置及设置于所述框体装置上的驱动装置，所述底板上设有位于其上方的回收箱及位于所述回收箱左右两侧的第一定位块，所述支架装置设有两个且位于所述回收箱的左右两侧，所述支架装置包括第一支架、设置于所述第一支架上端的第一支撑杆、设置于所述第一支撑杆上的第一滚轮、位于所述第一支架上方的第二支架、设置于所述第二支架上的第一弹簧，所述集中装置包括集中框及位于所述集中框左右两侧的第一固定杆，所述框体装置包括框体、位于所述框体左右两侧的第一横杆、收容于所述框体内的第二横杆、位于所述框体内左右两侧的第二滚轮及设置于所述第二滚轮上的凸块，所述加热装置包括导热框、位于所述导热框下方的挡板、收容于所述导热框内的加热棒、位于所述挡板下方的振动器及位于所述导热框上方的拉线，所述凸轮装置包括第三支架及设置于所述第三支架上端的凸轮，所述驱动装置包括第三横杆、位于所述第三横杆下方的第二固定杆、位于所述第三横杆上方的电机、设置于所述电机上的输出轴、位于所述电机左侧的第三固定杆、位于所述第三固定杆左侧的第四支架、位于所述第四支架右侧的第四固定杆、设置于所述第四固定杆上端的第三滚轮及设置于所述第四支架上端的第四滚轮。
所述回收箱呈空心的长方体，所述第一定位块设有两个，所述第一定位块的下端与所述底板固定连接，所述第一定位块的侧面顶靠在所述回收箱的侧面上。
所述第一支架的下端与所述底板固定连接，所述第一支架的上端呈水平状且与所述第一支撑杆的侧面固定连接，所述第一支撑杆呈长方体且竖直放置，所述第一支撑杆上设有贯穿其左右表面的第一通孔，所述第一滚轮收容于所述第一通孔内且与所述第一支撑杆枢轴连接，所述第二支架的下端与所述第一支撑杆的侧面固定连接，所述第二支架的上端呈竖直状，所述第一弹簧的一端与所述第二支架固定连接。
所述集中框呈空心的长方体，所述集中框位于所述第一支撑杆之间且位于所述回收箱的上方，所述第一固定杆设有两个，所述第一固定杆的一端与所述集中框的外表面固定连接，所述第一固定杆的另一端与所述第一支撑杆的侧面固定连接。
所述框体呈空心的长方体且竖直放置，所述框体位于所述集中框的上方，所述第一横杆设有两个，所述第一横杆呈长方体且水平放置，所述第一横杆的一端与所述框体的侧面固定连接，所述第一横杆的另一端穿过所述第一通孔且顶靠在所述第一滚轮上，所述第一弹簧的端部与所述第一横杆固定连接，所述第二横杆呈长方体且水平放置，所述第二横杆的右端与所述框体的内表面固定连接，所述第二滚轮设有两个，所述第二滚轮呈圆柱体，所述第二滚轮与所述框体枢轴连接，所述凸块设有若干个，所述凸块均匀分布在所述第二滚轮上且与其固定连接。
所述导热框的横截面呈倒置的V字形，所述导热框与所述框体的内表面滑动连接，所述挡板呈长方体且水平放置，所述挡板顶靠在所述框体的下表面上，所述导热框的下表面与所述挡板的上表面固定连接，所述振动器与所述挡板固定连接，所述拉线的下端与所述导热框的上端固定连接。
所述第三支架的下端与位于所述框体左侧的第一支撑杆的右表面固定连接，所述第三支架的上端呈竖直状，所述第三支架的上端设有第一凹槽，所述凸轮收容于所述第一凹槽内且与所述第三支架枢轴连接。
所述第三横杆呈长方体且水平放置，所述第三横杆的左端与所述框体的右表面固定连接，所述第二固定杆的下端与所述框体固定连接，所述第二固定杆的上端与所述第三横杆固定连接，所述电机的下表面与所述第三横杆固定连接，所述输出轴呈圆柱体，所述输出轴的一端与所述电机连接，所述第三固定杆的下端与所述框体的上表面固定连接，所述第三固定杆的上端与所述电机的侧面固定连接。
所述第四支架的下端与所述第二横杆固定连接，所述第四支架的上端呈水平状且设有第二凹槽，所述第四固定杆呈倾斜状，所述第四固定杆的下端与所述第四支架固定连接，所述第四固定杆的上端设有第三凹槽，所述第三滚轮呈圆柱体，所述第三滚轮收容于所述第三凹槽内且与所述第四固定杆枢轴连接，所述第四滚轮收容于所述第二凹槽内且与所述第四支架枢轴连接，所述拉线的上端与所述输出轴固定连接，所述拉线顶靠在所述第四滚轮及第三滚轮上。
与现有技术相比，本实用新型具有如下有益效果：本实用新型用于建筑领域的污泥处理设备能够对建筑施工过程中产生的污泥进行彻底的干燥，并且可以将干燥后的泥土进行回收，防止沉积在装置内部，有利于装置的持续使用，环保无污染。
