申请日2017.02.15
公开(公告)日2017.10.03
IPC分类号C02F9/04
摘要

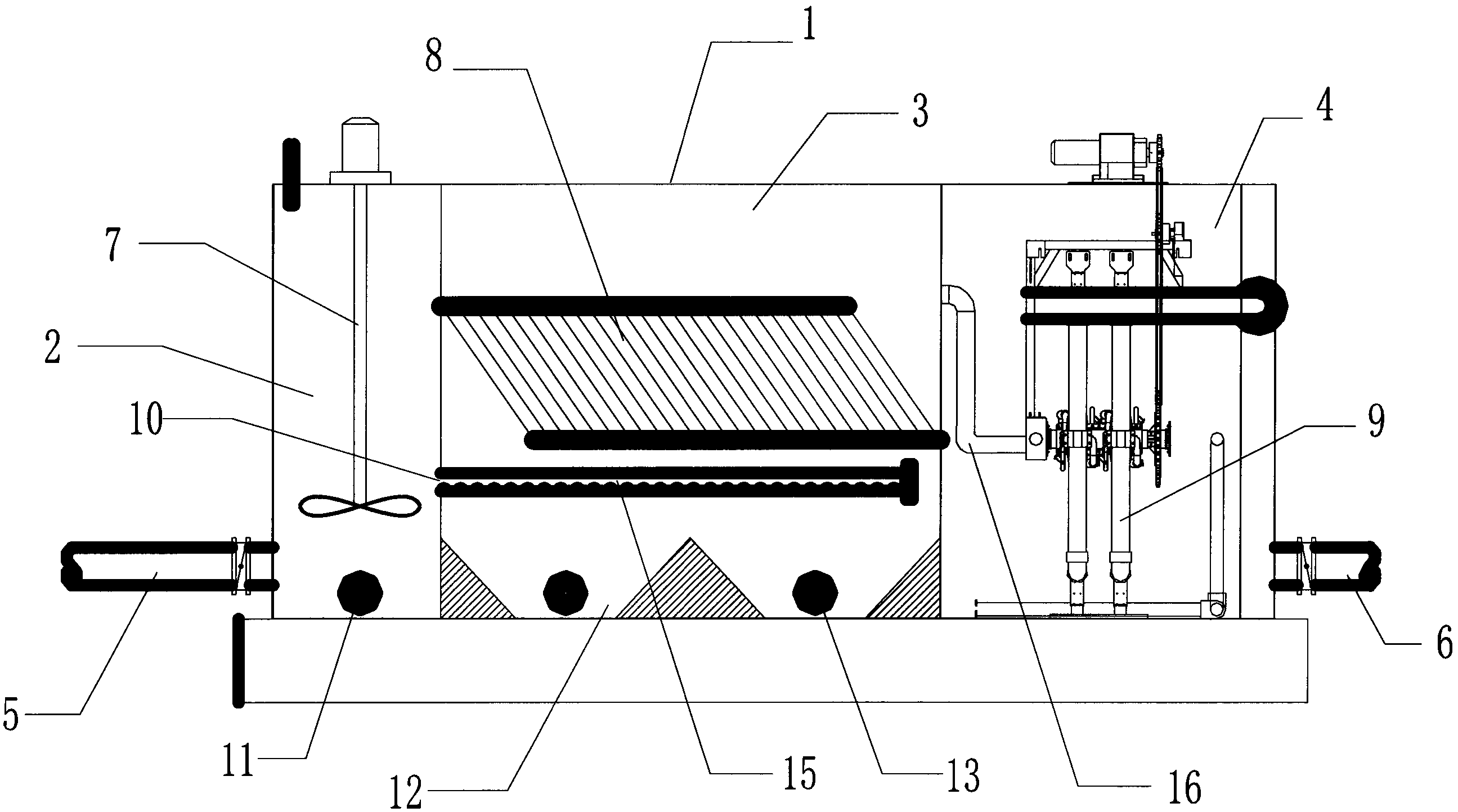

本实用新型涉及一种一体化小排量污水深度处理装置，包括钢制罐体，所述罐体两侧开有进水口和出水口，该罐体依次分隔形成混凝罐、沉淀池和过滤池，所述混凝罐安装有叶轮搅拌装置，该混凝罐底端设置有排泥口，该混凝罐后端设置有第一通孔，所述沉淀池安装有斜管，该沉淀池底部设置集泥斗，该集泥斗底部设置有排污口，所述沉淀池后端在斜管上方设置有第二通孔，所述过滤池设置有滤布转盘，所述第二通孔通过管道连接滤布转盘，本实用新型采用一体化构造，将混凝罐、沉淀池和过滤池依水流方向有序布置并有机结合，节省了装置的占地面积，并通过在过滤池设置滤布转盘，使得其过滤效率高，设置有均匀布水的多孔长管，防止沉淀物集中堆积堵塞。
权利要求书
1.一种一体化小排量污水深度处理装置，其特征在于，包括钢制罐体，所述罐体两侧开有进水口和出水口，该罐体依次分隔形成混凝罐、沉淀池和过滤池，所述混凝罐安装有叶轮搅拌装置，该混凝罐底端设置有排泥口，该混凝罐后端设置有第一通孔，所述沉淀池安装有斜管，该沉淀池底部设置集泥斗，该集泥斗底部设置有排污口，所述沉淀池后端在斜管上方设置有第二通孔，所述过滤池设置有滤布转盘，所述第二通孔通过管道连接滤布转盘。
2.根据权利要求1所述的一种一体化小排量污水深度处理装置，其特征在于，所述斜管为乙丙共聚物、玻璃钢或聚氯乙烯蜂窝斜管。
3.根据权利要求1所述的一种一体化小排量污水深度处理装置，其特征在于，所述第一通孔在沉淀池内设置有多孔的长管。
4.根据权利要求1所述的一种一体化小排量污水深度处理装置，其特征在于，所述滤布装盘安装有反洗装置。
5.根据权利要求1所述的一种一体化小排量污水深度处理装置，其特征在于，所述集泥斗的数量为至少2个。
说明书
一种一体化小排量污水深度处理装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种一体化小排量污水深度处理装置。
背景技术
随着污水处理技术的不断发展，经过二级生化处理的污水已经基本满足排放的要求，仅需要对部分水质指标进行深度处理即可达标排放或回用。污水深度处理工艺的选择由于处理目标和出水水质的不同，处理工艺也大有不同。广义上的范围包括脱氮除磷、悬浮物的去除、有机物的去除以及消毒等。在诸多的深度处理工艺的选择上，“混凝-沉淀-过滤”工艺组合因为其运行稳定，去除效率高而倍受青睐。特别是对于悬浮物和总磷的去除，能够实现出水的稳定达标。目前的深度污水处理装置一般通过多个单体设备组合连接安装在一起，相应配套的管网建设投资非常巨大，并且运行费用和维修保养费用较高，不适用于小型城镇和农村分散小型的污水处理现状，污水处理系统需要从大规模集中式向中小规模分散式转变，使其占地面积小，设备利用率高，维修简便。
实用新型内容
针对上述现有技术的现状，本实用新型所要解决的技术问题在于提供一种占地面积小，制造成本低，维修简便的一体化小排量污水深度处理装置。
本实用新型解决上述技术问题所采用的技术方案为：一种一体化小排量污水深度处理装置，包括钢制罐体，所述罐体两侧开有进水口和出水口，该罐体依次分隔形成混凝罐、沉淀池和过滤池，所述混凝罐安装有叶轮搅拌装置，该混凝罐底端设置有排泥口，该混凝罐后端设置有第一通孔，所述沉淀池安装有斜管，该沉淀池底部设置集泥斗，该集泥斗底部设置有排污口，所述沉淀池后端在斜管上方设置有第二通孔，所述过滤池设置有滤布转盘，所述第二通孔通过管道连接滤布转盘。
进一步地，所述斜管为乙丙共聚物、玻璃钢或聚氯乙烯蜂窝斜管，整体轻质，安装方便，加快水流中的大颗粒物质沉淀。
进一步地，所述第一通孔在沉淀池内设置有多孔的长管，布水均匀，使得沉淀池进水夹带的大颗粒物质不会集中堆积在第一通孔。
进一步地，所述滤布装盘安装有反洗装置，有效维护滤布转盘内部清洁。
进一步地，所述集泥斗的数量为至少2个，使得沉淀物迅速聚集，容易排污。
与现有技术相比，本实用新型的优点在于：本实用新型采用一体化构造，将混凝罐、沉淀池和过滤池依水流方向有序布置并有机结合，节省了装置的占地面积，并通过在过滤池设置滤布转盘，使得其过滤效率高，设置有均匀布水的多孔长管，防止沉淀物集中堆积堵塞，本实用新型设计合理，符合市场需求，适合推广。
