申请日2017.02.28
公开(公告)日2017.06.13
IPC分类号C02F9/14; C02F101/10; C02F101/20; C02F101/14
摘要
本发明属于环保技术领域，涉及一种液晶面板废水深度处理装置，包括无机处理段和有机处理段，无机处理段包括依次连接的无机调节池、反应池、絮凝池和高效澄清器，有机处理段包括依次连接的有机调节池、水解厌氧池、缺氧池、好氧池、MBR膜池、保安过滤器、纳滤膜分离装置以及中水回用池，高效澄清器出水泵入水解厌氧池，有机调节池出水同时泵入水解厌氧池和缺氧池，缺氧池局部回流至水解厌氧池，好氧池局部回流至缺氧池，MBR膜池局部回流至好氧池。本装置处理负荷特别大，所得中水优于Ⅲ类水，产生的污泥量少，不发生污泥膨胀;而在污染物有机负荷低的情况下，达到了运行良好，设备安装简便，检修维护容易等优点。
权利要求书
1.一种液晶面板废水深度处理装置，包括无机处理段和有机处理段，其特征在于：无机处理段包括依次连接的无机调节池、反应池、絮凝池和高效澄清器，有机处理段包括依次连接的有机调节池、水解厌氧池、缺氧池、好氧池、MBR膜池、保安过滤器、纳滤膜分离装置以及中水回用池，高效澄清器出水泵入水解厌氧池，有机调节池出水同时泵入水解厌氧池和缺氧池，缺氧池局部回流至水解厌氧池，好氧池局部回流至缺氧池，MBR膜池局部回流至好氧池。
2.根据权利要求1所述的液晶面板废水深度处理装置，其特征在于：所述无机调节池内设有穿孔曝气管。
3.根据权利要求1所述的液晶面板废水深度处理装置，其特征在于：所述有机调节池内设有穿孔曝气管。
4.根据权利要求1所述的液晶面板废水深度处理装置，其特征在于：所述水解厌氧池布置有折叠式生物填料。
5.根据权利要求4所述的液晶面板废水深度处理装置，其特征在于：所述折叠式生物填料材质是塑料，填料的比表面积≥200m2/m3，填充率25%。
6.根据权利要求1所述的液晶面板废水深度处理装置，其特征在于：所述MBR膜为中空纤维PVDF膜，膜孔径为0.1μm。
7.根据权利要求1所述的液晶面板废水深度处理装置，其特征在于：所述纳滤膜为聚酰胺复合纳滤膜，孔径为1nm。
说明书
液晶面板废水深度处理装置
技术领域
本发明涉及环保技术领域，特别涉及一种液晶面板废水深度处理装置。
背景技术
液晶电子工业行业是重污染行业，其生产工艺过程复杂，涉及到种类繁多的化学品，各工序产生的工艺废水、废液种类比较多，污水成分复杂，液晶电子废水包括无机废水和有机废水，无机废水中的主要污染物为氟化物、重金属铜离子、磷酸盐等，有机废水中的主要污染物为有机氮、有机硫、高分子等难生物降解物质，还含有一定浓度的季铵盐、TMAH(四甲基氢氧化铵)等对微生物有强烈抑制作用或优良杀菌性能的物质，其COD(化学需氧量)、氨氮和总氮浓度高，pH波动范围大。
目前针对液晶面板废水深度处理技术有化学混凝沉淀法、生物接触氧化法、离子交换吸附法、膜分离法、臭氧活性炭法等，随着国家新环保法出台，对企业排放废水水质的要求越来越高，为了减少污染物排放总量，节约水资源，终端出水要求回用，回用水质要达到《地表水环境质量标准》(GB3838-2002)Ⅳ类水标准，企业按照原有的常规处理装置，难以达到高标准中水回用标准。
因此，有必要提供一种新的处理技术来避免以上问题。
发明内容
本发明的主要目的在于提供一种液晶面板废水深度处理装置。

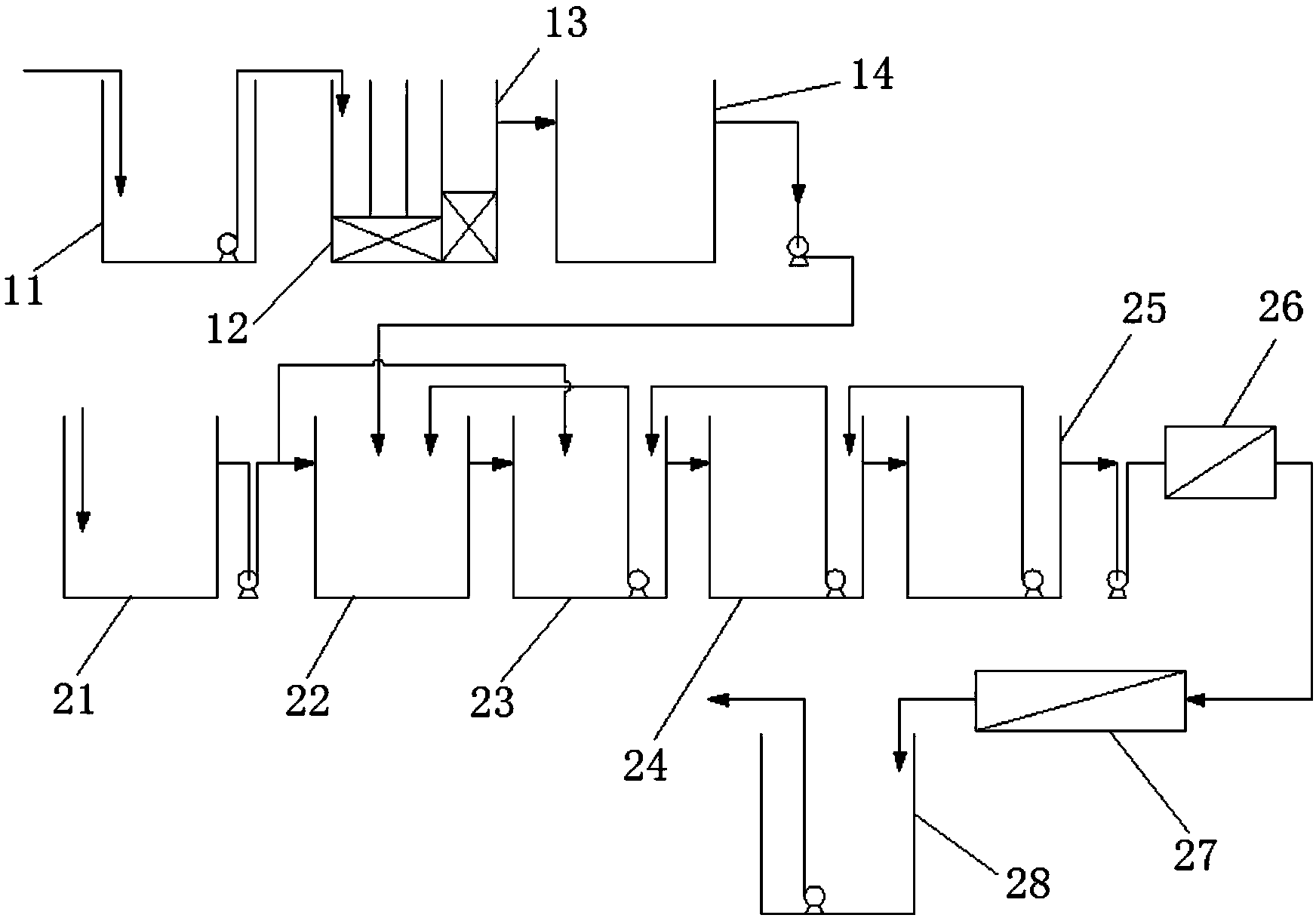

本发明通过如下技术方案实现上述目的：一种液晶面板废水深度处理装置，包括无机处理段和有机处理段，无机处理段包括依次连接的无机调节池、反应池、絮凝池和高效澄清器，有机处理段包括依次连接的有机调节池、水解厌氧池、缺氧池、好氧池、MBR膜池、保安过滤器、纳滤膜分离装置以及中水回用池，高效澄清器出水泵入水解厌氧池，有机调节池出水同时泵入水解厌氧池和缺氧池，缺氧池局部回流至水解厌氧池，好氧池局部回流至缺氧池，MBR膜池局部回流至好氧池。
具体的，所述无机调节池内设有穿孔曝气管。
具体的，所述有机调节池内设有穿孔曝气管。
具体的，所述水解厌氧池布置有折叠式生物填料。
进一步的，所述折叠式生物填料材质是塑料，填料的比表面积≥200m2/m3，填充率25%。
具体的，所述MBR膜为中空纤维PVDF膜，膜孔径为0.1μm。
具体的，所述纳滤膜为聚酰胺复合纳滤膜，孔径为1nm。
采用上述技术方案，本发明技术方案的有益效果是：
本装置处理负荷特别大，CODcr、BOD5、N、P去除率高，所得中水优于《地表水环境质量标准》(GB3838-2002)Ⅲ类水，产生的污泥量少，不发生污泥膨胀;而在污染物有机负荷低的情况下，达到了运行良好，设备安装简便，检修维护容易等优点。
