申请日2017.03.30
公开(公告)日2017.07.25
IPC分类号C02F9/04
摘要
本发明公开了一种搭载于机械设备的工业污水净化装置，包括安装座及净水器，安装座上连接有净水器，安装座上连接有升降柱，升降柱的上端连接净水器，净水器内由上而下依次安装有第一填装器，第二填装器及沉淀收集器，第一填装器与第二填装器内均填装有布药袋，布药袋内填充药剂，沉淀收集器的内设有过滤板;进水口上连接有集水布，集水布匹配有十字固定架。本发明在净化装置中加入可调式的安装座，借助可调式的安装座使其能够搭载于多种不同尺寸、形状的机械设备上，达到就地随时处理工业污水的目的，无需设置管道，无需借助人力搬运，省时省力，效率高;同时，采用集水布收集污水，适合于不同的尺寸与形状的机械设备。

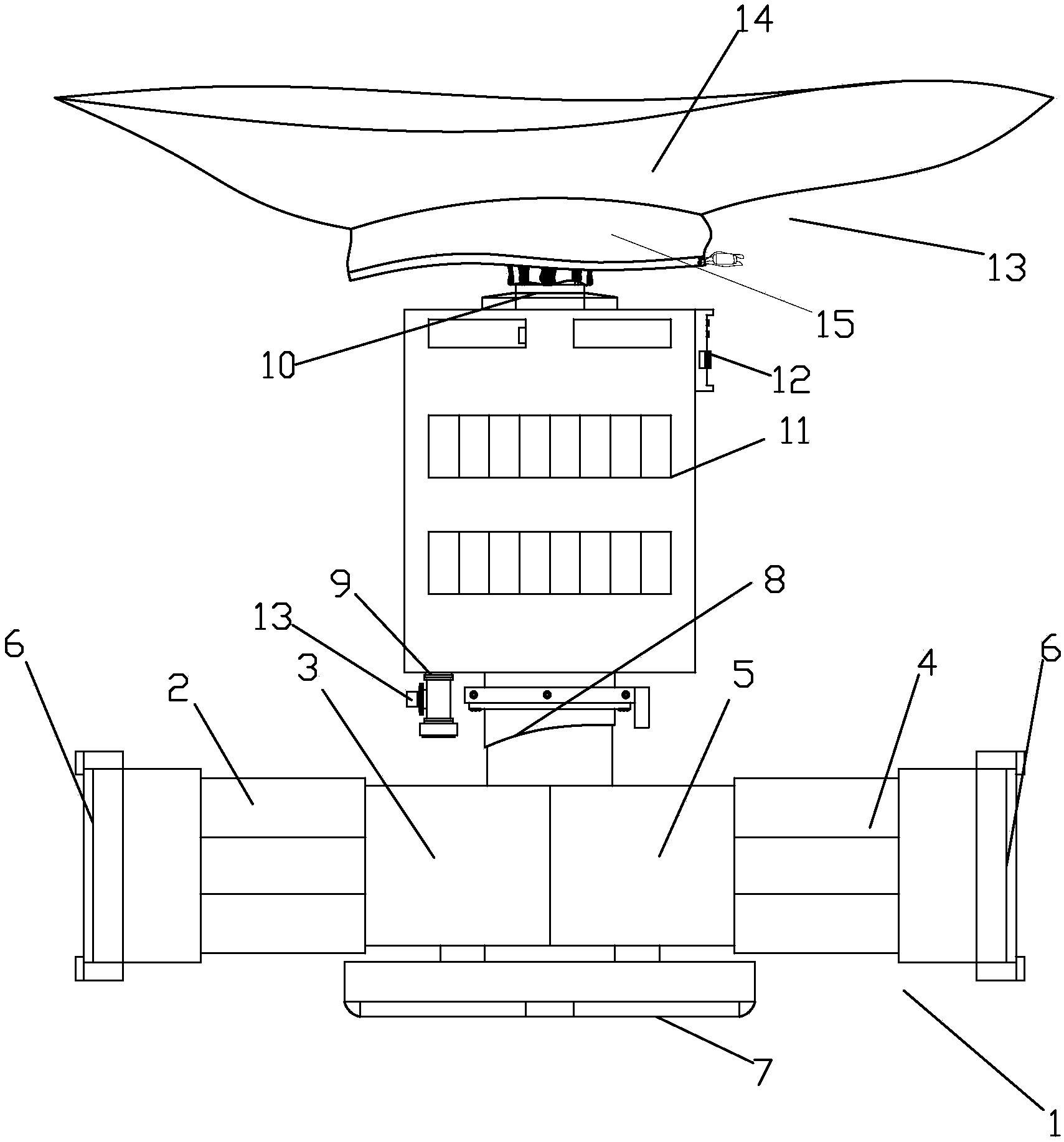

摘要附图
权利要求书
1.一种搭载于机械设备的工业污水净化装置，包括安装座及净水器，所述安装座上连接有所述净水器，所述安装座安装至机械设备上，所述净水器包括进水口与出水口，其特征在于：所述安装座上连接有升降柱，所述升降柱的上端连接所述净水器，所述净水器内由上而下依次安装有第一填装器，第二填装器及沉淀收集器，所述第一填装器、所述第二填装器及所述沉淀收集器均插入所述净水器内;所述第一填装器、所述第二填装器及所述沉淀收集器的表面均设有透水孔，所述第一填装器与第二填装器内均填装有布药袋，所述布药袋内填充药剂，所述沉淀收集器的内设有过滤板;所述进水口上连接有集水布，所述集水布匹配有十字固定架，所述十字固定架固定所述集水布于所述机械设备。
2.根据权利要求1所述一种搭载于机械设备的工业污水净化装置，其特征在于：所述安装座包括第一伸缩缸、第二伸缩缸及固定件，所述第一伸缩缸上连接有第一连杆，所述第二伸缩缸上连接有第二连杆，所述第一连杆与所述第二连杆相互连接，所述第一连杆与所述第二连杆的连接处固定有所述升降柱;所述第一伸缩缸与所述第二伸缩缸上均设有固定件，所述固定件连接所述机械设备。
3.根据权利要求1所述一种搭载于机械设备的工业污水净化装置，其特征在于：所述第一连杆与所述第二连杆的下端连接有底座。
4.根据权利要求1所述一种搭载于机械设备的工业污水净化装置，其特征在于：所述第一填装器、所述第二填装器及所述沉淀收集器上均设有滑块，所述净水器的内壁上设有滑轨，所述滑块与所述滑轨相互匹配。
5.根据权利要求1所述一种搭载于机械设备的工业污水净化装置，其特征在于：所述第一填装器、所述第二填装器及所述沉淀收集器的一端设有橡胶垫，所述净水器的内壁上设有限位槽，所述橡胶垫与所述限位槽相互匹配，所述第一填装器、所述第二填装器及所述沉淀收集器的另一端设有推拉把手。
6.根据权利要求5所述一种搭载于机械设备的工业污水净化装置，其特征在于：所述橡胶垫上设有第一磁铁片，所述限位槽内设有第二磁铁片，所述第一磁铁片与所述第二磁铁片相互匹配。
7.根据权利要求1所述一种搭载于机械设备的工业污水净化装置，其特征在于：所述进水口上设有第一电磁阀，所述出水口上设有第二电磁阀，所述净水器的表面设有智能控制器，所述第一电磁阀与所述第二电磁阀均连接至所述智能控制器。
8.根据权利要求1所述一种搭载于机械设备的工业污水净化装置，其特征在于：所述集水布包括连接部及撑开部，所述连接部的上端连接所述撑开部，所述连接部上设有套口，所述进水口上设有套片，所述套口与所述套片相互匹配;所述进水口匹配有夹套，所述夹套借助螺栓固定，所述夹套夹持于所述进水口的所述套片位置。
9.根据权利要求1所述一种搭载于机械设备的工业污水净化装置，其特征在于：所述十字固定架包括架座、支架及撑杆，所述架座的四个侧面均连接有所述支架，所述支架的端口处连接撑杆，所述支架的内侧设有内螺纹，所述撑杆的表面设有外螺纹，所述内螺纹与所述外螺纹相互匹配。
10.根据权利要求8所述一种搭载于机械设备的工业污水净化装置，其特征在于：所述撑开部的下端缝制有收纳袋，所述收纳袋的端口处缝制有抽绳，所述抽绳上设有抽绳扣。
说明书
一种搭载于机械设备的工业污水净化装置
技术领域
本发明涉及一种净化装置，尤其是涉及一种搭载于机械设备的工业污水净化装置。
背景技术
工业废水是指工业生产过程中产生的废水和污水，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染废水。随着工业的迅速发展，工业废水的生产量越来越多，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。
在实际的工业污水净化工作中发现，现有的污水净化装置大多需要集中收集污水，收集后对污水进行集中处理，故必须借助管道、搬运等方式输送至污水净化装置处，费时费力，成本较高;没有能够搭载于机械设备上的污水净化好脏治。
发明内容
本发明的目的在于提供一种搭载于机械设备的工业污水净化装置，针对现有污水净化装置的缺陷，在净化装置中加入可调式的安装座，借助可调式的安装座使其能够搭载于多种不同尺寸、形状的机械设备上，达到就地随时处理工业污水的目的，无需设置管道，无需借助人力搬运，省时省力，效率高;同时，采用集水布收集污水，适合于不同的尺寸与形状的机械设备。
由于采用上述技术方案，具有以下有益效果：
一种搭载于机械设备的工业污水净化装置，包括安装座及净水器，安装座上连接有净水器，安装座安装至机械设备上，净水器包括进水口与出水口，其特征在于：安装座上连接有升降柱，升降柱的上端连接净水器，净水器内由上而下依次安装有第一填装器，第二填装器及沉淀收集器，第一填装器、第二填装器及沉淀收集器均插入净水器内;第一填装器、第二填装器及沉淀收集器的表面均设有透水孔，第一填装器与第二填装器内均填装有布药袋，布药袋内填充药剂，沉淀收集器的内设有过滤板;进水口上连接有集水布，集水布匹配有十字固定架，十字固定架固定集水布于机械设备。
进一步，安装座包括第一伸缩缸、第二伸缩缸及固定件，第一伸缩缸上连接有第一连杆，第二伸缩缸上连接有第二连杆，第一连杆与第二连杆相互连接，第一连杆与第二连杆的连接处固定有升降柱;第一伸缩缸与第二伸缩缸上均设有固定件，固定件连接机械设备。第一伸缩缸调节第一连杆的长度，第二伸缩缸调节第二连杆的长度，通过相互配合调节安装座的横向长度，使其能够安装于不同尺寸的机械设备;固定件则用于固定安装座于机械设备上，进而实现固定整个净化装置。
进一步，第一连杆与第二连杆的下端连接有底座，底座具有支撑作用，使得本发明提供的净化装置更稳定，结构简单，制造方便。
进一步，第一填装器、第二填装器及沉淀收集器上均设有滑块，净水器的内壁上设有滑轨，滑块与滑轨相互匹配。借助滑块与滑轨的结构特点，使得第一填装器、第二填装器及沉淀收集器能够沿着滑轨插入净水器内，安装、拆卸方便，便于更换及维护第一填装器、第二填装器及沉淀收集器，结构简单，设计巧妙。
进一步，第一填装器、第二填装器及沉淀收集器的一端设有橡胶垫，净水器的内壁上设有限位槽，橡胶垫与限位槽相互匹配，第一填装器、第二填装器及沉淀收集器的另一端设有推拉把手。橡胶垫具有缓冲碰撞的作用，且橡胶垫能够嵌入限位槽中，限定第一填装器、第二填装器及沉淀收集器的安装位置，防止其位置发生偏移。
进一步，橡胶垫上设有第一磁铁片，限位槽内设有第二磁铁片，第一磁铁片与第二磁铁片相互匹配。第一磁铁片与第二磁铁片具有吸附力，将橡胶垫吸附于限位槽内，提升第一填装器、第二填装器及沉淀收集器的安装稳定性。
进一步，进水口上设有第一电磁阀，出水口上设有第二电磁阀，净水器的表面设有智能控制器，第一电磁阀与第二电磁阀均连接至智能控制器。第一电磁阀、第二电磁阀及智能控制器相互配合，其工作原理如下：由操作员在智能控制器中设定相关的工作参数，然后打开第一电磁阀，关闭第二电磁阀，污水由进水口流入净水器中，智能控制器控制进水量，当达到设定的的进水量时，关闭第一电磁阀，使污水在净水器处理，经设定的时间后，打开第二电磁阀排出净化后的水。实现连续、彻底、有效的处理污水，设计十分巧妙。
进一步，集水布包括连接部及撑开部，连接部的上端连接撑开部，连接部上设有套口，进水口上设有套片，套口与套片相互匹配;进水口匹配有夹套，夹套借助螺栓固定，夹套夹持于进水口的套片位置。连接部用于连接进水口，借助套口与套片实现，进水口的周向上分布有若干套片，连接部上分布若干套口，套片与套口的数量一致，且套口能够套于套片上，结构简单，拆装方便。夹套连接于套片与套口的连接位置，起到密封、固定作用，结构十分牢固。
进一步，十字固定架包括架座、支架及撑杆，架座的四个侧面均连接有支架，支架的端口处连接撑杆，支架的内侧设有内螺纹，撑杆的表面设有外螺纹，内螺纹与外螺纹相互匹配。支架与撑杆通过螺纹连接，当两者相互旋转时，撑杆能够向外或向内移动，能够抵住集水布的四个位置，进而固定集水布，结构简单，设计巧妙。
进一步，撑开部的下端缝制有收纳袋，收纳袋的端口处缝制有抽绳，抽绳上设有抽绳扣。在无需使用该装置时，收纳袋用于收容撑开部，集水布不会散乱在地面上，便于放置。抽绳与抽绳扣用于拉紧抽绳的端口处，将撑开部限制于收纳袋内。
由于采用上述技术方案，具有以下有益效果：
本发明为一种搭载于机械设备的工业污水净化装置，针对现有污水净化装置的缺陷，在净化装置中加入可调式的安装座，借助可调式的安装座使其能够搭载于多种不同尺寸、形状的机械设备上，达到就地随时处理工业污水的目的，无需设置管道，无需借助人力搬运，省时省力，效率高;同时，采用集水布收集污水，适合于不同的尺寸与形状的机械设备。其具体有益效果表现为以下几点：
1、安装座由第一伸缩缸、第二伸缩缸及固定件组成，第一伸缩缸与第二伸缩缸通过调节第一连杆与第二连杆的伸出长度，实现安装座横向长度的调节，使其能够安装于不同尺寸的机械设备：当机械设备的横向长度过长时，控制第一伸缩缸与第二伸缩缸伸长第一连杆与第二连杆，将安装座调节至合适长度;当机械设备的横向长度过长时，控制第一伸缩缸与第二伸缩缸缩短第一连杆与第二连杆，将安装座调节至合适长度。固定件则用于固定安装座于机械设备上，进而实现固定整个净化装置。基于安装座的结构特点，使得本发明能够适用于不同尺寸、规格及类型的机械设备，适用范围广。
2、升降柱用于调节净水器的高度，使净水器能够设置于合适、合理的位置，间接提升净水器的净水效果。
3、第一填装器与第二填装器内设有布药袋，布药袋内可以填充相应的化学药剂，借助该化学药剂实现对污水的化学净化处理;相比较物理净化与生物净化，化学净化方式效果更为显著，单位时间内的析出的污物量远超上述两种简化方式。且布药袋内的药剂能够根据需要更换，针对不同类型的污水选取针对性的化学药剂，保证化学净化效果。第一填装器与第二填装器通过滑块与滑轨连接于净水器内，不仅安装方便，而且拆卸简便，方便更换布药袋，保证药剂量充足。
4、沉淀收集器通过滑块与滑轨连接于净水器内，不仅安装方便，而且拆卸简便，方便处理过滤得到的沉淀物。沉淀收集器借助过滤板过滤沉淀物，这些沉淀物是由化学净化后产生;沉淀物经过滤后留在过滤板上，拆下沉淀收集器即可处理这些沉淀物。
5、集水布由塑料制作而成，可随意变形，借助十字固定架能够安装至不同尺寸、规格及类型的机械设备。
