申请日2017.01.25
公开(公告)日2017.05.31
IPC分类号C02F11/00; C02F11/10; B01D53/00; C02F1/40; F23G7/06; B01D50/00; B01D53/18
摘要
本发明涉及含油污泥处理领域，具体涉及一种基于污泥组分搭建污泥处理系统的方法，适用于含油量5%～50%，含水量0%～85%的污泥处理，包括以下步骤：一、模块划分，将上述条件污泥处理所需要的处理工艺按照模块式划分为九个大类，分别为：分选除杂模块、物化调质模块、脱水模块、干燥/干化模块、热解脱附模块、热解炭化模块、烟气处理模块、污水处理模块和辅助模块;二、污泥品种划定，根据污泥的含油量、含油量或其来源，划定污泥种类;三、模块选择，根据污泥种类，选定所需完成处理工艺的模块;四、系统搭建，根据选定模块搭建组装设备。
权利要求书
1.一种基于污泥组分搭建污泥处理系统的方法，其特征在于，本方法适用于含油量5%～50%，含水量0%～85%的污泥处理，包括以下步骤：
一、模块划分，将上述条件污泥处理所需要的处理工艺按照模块式划分为九个大类，分别为：分选除杂模块、物化调质模块、脱水模块、干燥/干化模块、热解脱附模块、热解炭化模块、烟气处理模块、污水处理模块和辅助模块;
二、污泥品种划定，根据污泥的含油量、含油量或其来源，划定污泥种类;
三、模块选择，根据污泥种类，选定所需完成处理工艺的模块;
四、系统搭建，根据选定模块搭建组装设备。
2.根据权利要求1所述的一种基于污泥组分搭建污泥处理系统的方法，其特征在于，所述步骤二中，污泥品种划分为：钻井泥浆、油气田现场油泥、炼化“三泥”、集输油泥;
按照含水(%)、含油(%)、含固(%)百分比划分，
所述钻井泥浆分为油基泥浆(<10、15～40、50～70)、水基泥浆(<5、10～20、50～70);
所述油气田现场油泥分为落地污泥(5～10、5～10、80～90)、清罐油泥(65～75、15～25、5～10)、现场污泥(60～70、10～15、25～35);
所述炼化“三泥”分为隔油地底泥与浮选浮渣(60～70、10～20、10～20)、剩余活性污泥(75～85、<5、10～20);
所述集输油泥(60～70、20～30、5～10)。
3.根据权利要求2所述的一种基于污泥组分搭建污泥处理系统的方法，其特征在于，所述步骤三中，各种污泥处理模块选择如下：
油基泥浆，可选：分选除杂模块，必选：物化调质模块、脱水模块、热解脱附模块、烟气处理模块、污水处理模块、辅助模块;
水基泥浆，可选：分选除杂模块、热解脱附模块，必选：物化调质模块、脱水模块、干燥/干化模块、烟气处理模块、污水处理模块;
落地污泥，必选：分选除杂模块、物化调质模块、脱水模块、热解脱附模块、烟气处理模块、污水处理模块、辅助模块;
清罐油泥，可选：分选除杂模块、脱水模块、热解炭化模块，必选：物化调质模块、热解脱附模块、辅助模块;
现场污泥，必选：物化调质模块、热解脱附模块、热解炭化模块、烟气处理模块、污水处理模块、辅助模块;
隔油地底泥与浮选浮渣，必选：脱水模块、干燥/干化模块、热解炭化模块、烟气处理模块、污水处理模块、辅助模块，脱水模块采用电渗透脱水;
剩余活性污泥，必选：脱水模块、干燥/干化模块、热解炭化模块、烟气处理模块、污水处理模块、辅助模块，脱水模块采用板框高干脱水;
集输油泥，必选：分选除杂模块、物化调质模块、脱水模块、热解脱炭化块、烟气处理模块、污水处理模块、辅助模块。
4.根据权利要求3所述的一种基于污泥组分搭建污泥处理系统的方法，其特征在于，所述步骤一中，各模块采用的装置均设置有外框架，所述外框架大小小于标准集装箱尺寸。
5.根据权利要求4所述的一种基于污泥组分搭建污泥处理系统的方法，其特征在于，所述热解脱附模块，包括热解脱附装置采用回转炉或内绞龙输送炉，其内部的最高温度在400~550℃。
6.根据权利要求4所述的一种基于污泥组分搭建污泥处理系统的方法，其特征在于，所述热解炭化模块，包括热解炭化装置采用回转炉，其内部的最高温度在550~700℃。
7.根据权利要求5或6所述的一种基于污泥组分搭建污泥处理系统的方法，其特征在于，所述分选除杂模块的可选装置为，干式破碎装置、湿式破碎装置、震动筛选装置、滚筒筛选装置或清洗分离装置。
8.根据权利要求5或6所述的一种基于污泥组分搭建污泥处理系统的方法，其特征在于，所述干燥/干化模块的可选装置为，太阳能干化装置、移动床干化装置、转筒式高效干化装置、桨叶干化装置或圆盘干化装置。
9.根据权利要求5或6所述的一种基于污泥组分搭建污泥处理系统的方法，其特征在于，所述烟气处理模块的可选装置为，二次燃烧装置、半干式急冷装置、三相分离装置、湿式冷却、脱酸装置或布袋除尘装置。
10.根据权利要求5或6所述的一种基于污泥组分搭建污泥处理系统的方法，其特征在于，所述辅助模块的可选装置为，氮气发生/储存装置、过热蒸汽发生装置、发电机系统、移动式总控室、导热油系统装置、能源供应系统装置。
说明书
一种基于污泥组分搭建污泥处理系统的方法
技术领域
本发明涉及含油污泥处理领域，具体涉及一种基于污泥组分搭建污泥处理系统的方法。
背景技术
含油污泥根据其来源的不同，其含水量、含油量以及含固成分有很大差异，故对含油污泥的处理中是一个庞大的系统工程。传统污泥处理工程的搭建方式，将各种处理设备混杂在一起，没有系统性的将各种处理工艺分模块设计，导致在各种污泥处理工程中，每个处理项目需要单独设计、搭建处理设备，需要花费大量的精力。
发明内容
本发明的目的，是为了解决背景技术中的问题，提供一种基于污泥组分搭建污泥处理系统的方法，通过模块化的设计，精简了污泥处理系统搭建的过程。
本发明的上述技术目的是通过以下技术方案得以实现的：
一种基于污泥组分搭建污泥处理系统的方法，适用于含油量5%～50%，含水量0%～85%的污泥处理，包括以下步骤：

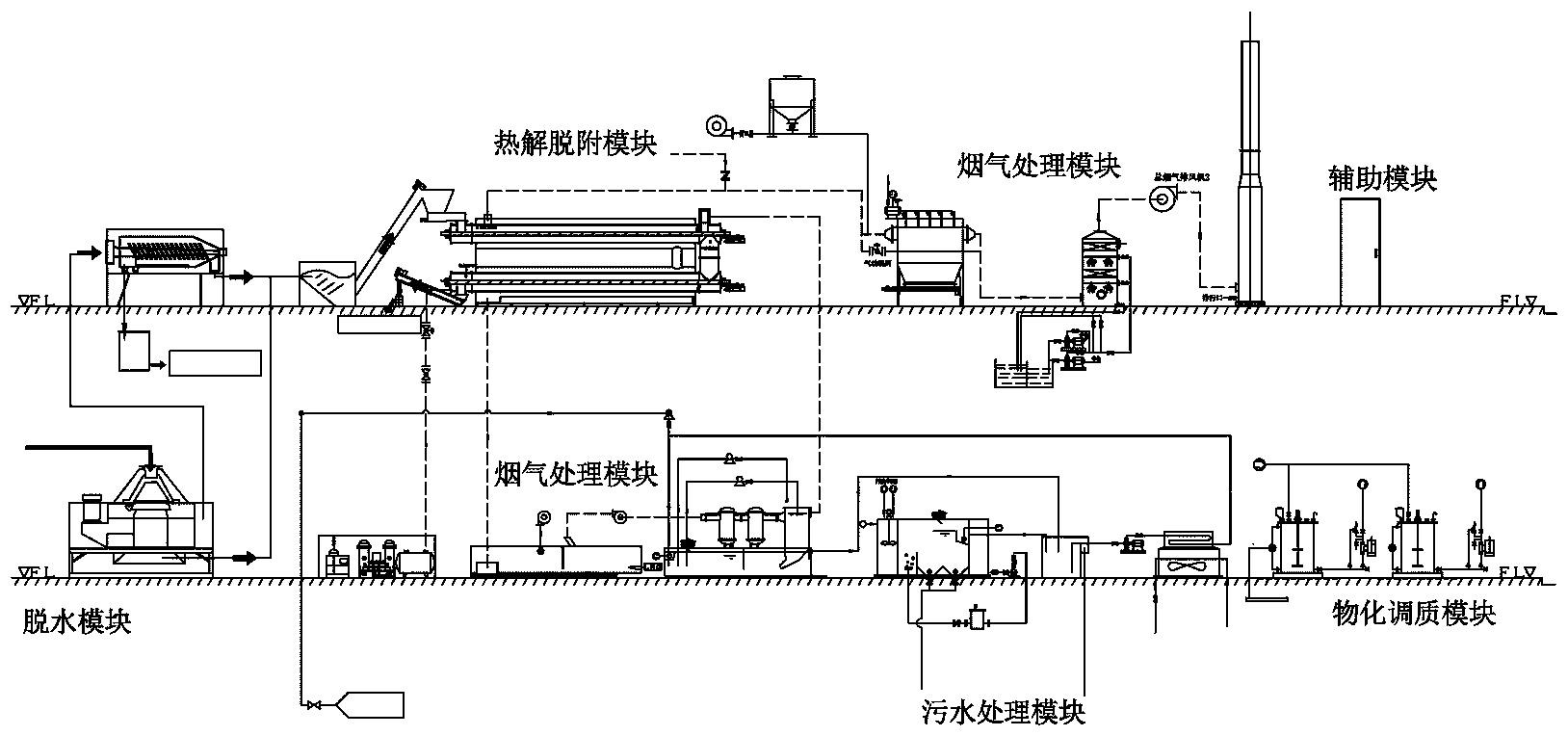

一、模块划分，将上述条件污泥处理所需要的处理工艺按照模块式划分为九个大类，分别为：分选除杂模块、物化调质模块、脱水模块、干燥/干化模块、热解脱附模块、热解炭化模块、烟气处理模块、污水处理模块和辅助模块;
二、污泥品种划定，根据污泥的含油量、含油量或其来源，划定污泥种类;
三、模块选择，根据污泥种类，选定所需完成处理工艺的模块;
四、系统搭建，根据选定模块搭建组装设备。
作为优选，所述步骤二中，污泥品种划分为：钻井泥浆、油气田现场油泥、炼化“三泥”、集输油泥;
按照含水(%)、含油(%)、含固(%)百分比划分，
所述钻井泥浆分为油基泥浆(<10、15～40、50～70)、水基泥浆(<5、10～20、50～70);
所述油气田现场油泥分为落地污泥(5～10、5～10、80～90)、清罐油泥(65～75、15～25、5～10)、现场污泥(60～70、10～15、25～35);
所述炼化“三泥”分为隔油地底泥与浮选浮渣(60～70、10～20、10～20)、剩余活性污泥(75～85、<5、10～20)，炼化“三泥”中含水量高于85%可通过初级机械脱水方式，如三相或两相离心机，叠螺脱水机等进行脱水到85%左右，或者通过前端的加药洗涤或者萃取的方式把油含量降低后，通过袋式压滤脱水机或者板框压滤脱水机进行脱水;
所述集输油泥(60～70、20～30、5～10)。
作为优选，所述步骤三中，各种污泥处理模块选择如下：
油基泥浆，可选：分选除杂模块，必选：物化调质模块、脱水模块、热解脱附模块、烟气处理模块、污水处理模块、辅助模块;
水基泥浆，可选：分选除杂模块、热解脱附模块，必选：物化调质模块、脱水模块、干燥/干化模块、热解炭化模块、烟气处理模块、污水处理模块;
落地污泥，必选：分选除杂模块、物化调质模块、脱水模块、热解脱附模块、烟气处理模块、污水处理模块、辅助模块;
清罐油泥，可选：分选除杂模块、脱水模块、热解炭化模块，必选：物化调质模块、热解脱附模块、辅助模块;
现场污泥，必选：物化调质模块、热解脱附模块、热解炭化模块、烟气处理模块、污水处理模块、辅助模块;
隔油地底泥与浮选浮渣，必选：脱水模块、干燥/干化模块、热解炭化模块、烟气处理模块、污水处理模块、辅助模块，脱水模块采用电渗透脱水;
剩余活性污泥，必选：脱水模块、干燥/干化模块、热解炭化模块、烟气处理模块、污水处理模块、辅助模块，脱水模块采用板框高干脱水;
集输油泥，必选：分选除杂模块、物化调质模块、脱水模块、热解脱附模块、烟气处理模块、污水处理模块、辅助模块。
作为优选，所述步骤一中，各模块采用的装置均设置有外框架，所述外框架大小小于标准集装箱尺寸。
作为优选，所述热解脱附模块，包括热解脱附装置，包括热解脱附装置采用回转炉或内绞龙输送炉，其内部的最高温度在400～550℃。
作为优选，所述热解炭化模块，包括热解炭化装置采用回转炉，其内部的最高温度在550～700℃。
作为优选，所述分选除杂模块的可选装置为，干式破碎装置、湿式破碎装置、震动筛选装置、滚筒筛选装置或清洗分离装置。
作为优选，所述物化调质模块包括，药剂及其输送制药系统和混料装置，其中药剂为絮凝药剂、破乳药剂、PH调整剂、表面活性剂、离子调整剂、重金属吸附剂、稳定剂、固化剂的一种或几种，混料装置包括，调质反应釜。
作为优选，所述脱水模块的可选装置为，甩干机、离心机、机械压榨脱水装置、板框深度压滤装置或电渗透脱水装置。
作为优选，所述干燥/干化模块的可选装置为，太阳能干化装置、移动床干化装置、转筒式高效干化装置、桨叶干化装置或圆盘干化装置。
作为优选，所述烟气处理模块的可选装置为，二次燃烧装置、半干式急冷装置、三相分离装置、湿式冷却、脱酸装置或布袋除尘装置。
作为优选，所述污水处理模块的可选装置为，絮凝沉淀装置、溶气气浮装置、双级初滤装置、精滤装置或生化处理装置。
作为优选，所述辅助模块的可选装置为，氮气发生/储存装置、过热蒸汽发生装置、发电机系统、移动式总控室、导热油系统装置、能源供应系统装置。
综上所述，本发明的有益效果：
① 本发明所述的一种基于污泥组分搭建污泥处理系统的方法，将污泥处理采用模块化处理，可针对不同成分含量的污泥做到区别化精准处理，提高处理效果的同时节约了设备场地投入。
② 本发明所述的一种基于污泥组分搭建污泥处理系统的方法，模块化搭建过程方便，施工效率高。
