申请日2017.01.14
公开(公告)日2017.09.15
IPC分类号C02F9/02
摘要
本实用新型公开了一种厨房废渣水处理装置，属于餐厨垃圾处理技术领域。本实用新型的厨房废渣水处理装置，包括箱体，箱体内设有滤渣盒;箱体上设有出油口和溢流管;出油口位于箱体侧面中上部，出油口上设有出油口控制阀;箱体侧面的上设有溢流管，且位于箱体内的溢流管入口延伸至箱体内的中下部。本实用新型的厨房废渣水处理装置，结构简单，能将废渣水中的渣、水、油分离开且油水的分离效果好，将渣、水、油分类收集和排放，既避免了环境污染，防止下水道堵塞;又对废渣水中的油脂进行收集，创造了经济效益。在箱体的侧面设置所述出油口，可以方便箱体内油层的收集，方便清洁、工作量小。
权利要求书

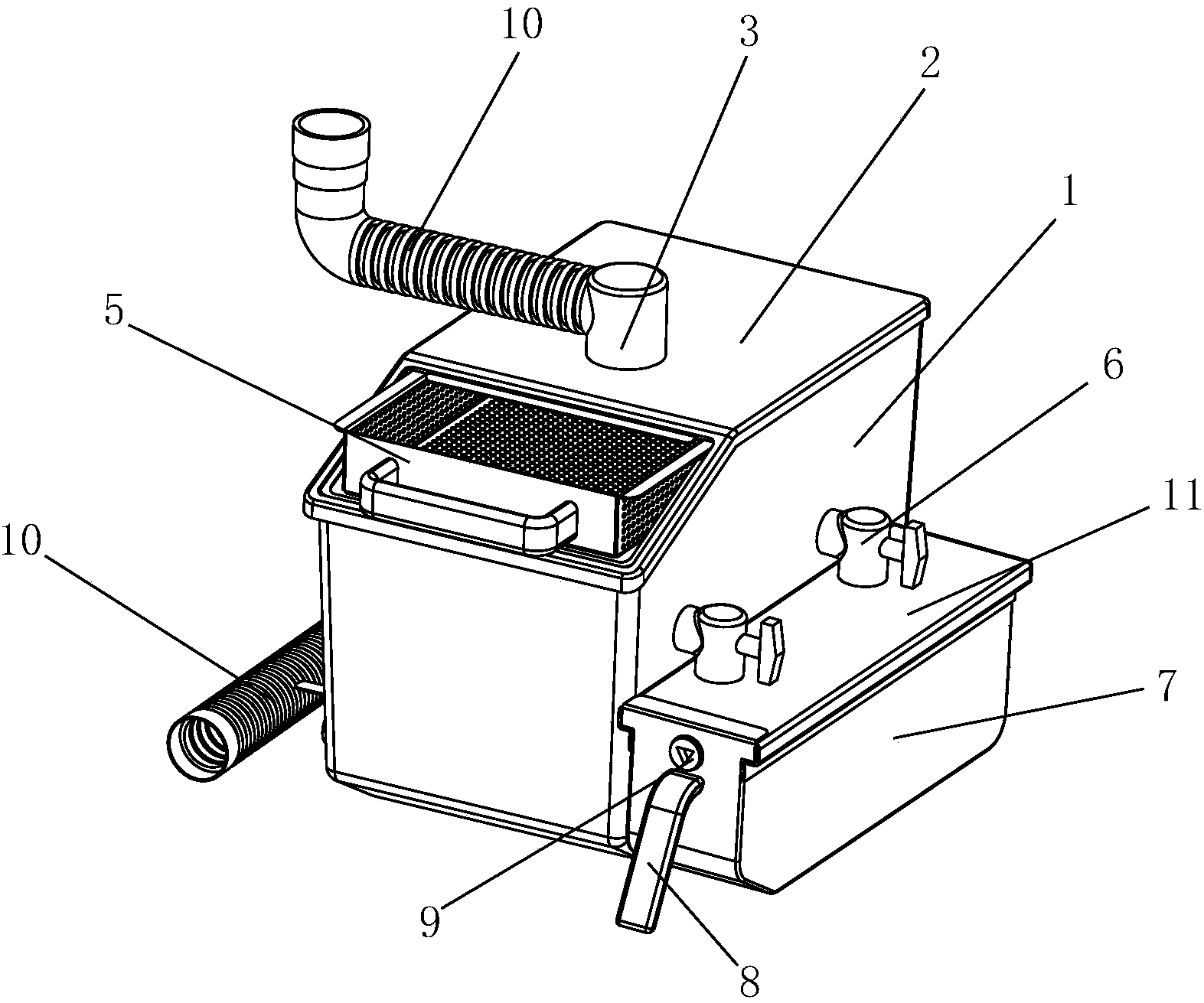

1.一种厨房废渣水处理装置，包括箱体，所述箱体上设有液体入口，其特征在于：
所述箱体内设有滤渣盒;待处理液体依次经所述液体入口、所述滤渣盒进入所述箱体;
所述箱体上设有出油口和溢流管;
所述出油口位于所述箱体侧面中上部，所述出油口上设有出油口控制阀，所述出油口控制阀用于打开和关闭所述出油口;
所述箱体侧面的上端设有溢流管安装孔，所述溢流管安装孔位于所述出油口的上方;所述溢流管穿过所述溢流管安装孔与所述箱体无缝连接，且位于所述箱体内的溢流管入口延伸至所述箱体内的中下部。
2.根据权利要求1所述的厨房废渣水处理装置，其特征在于：所述溢流管的上设置有防虹吸孔，所述防虹吸孔位于所述溢流管顶部。
3.根据权利要求2所述的厨房废渣水处理装置，其特征在于：所述防虹吸孔上设有防虹吸管，所述防虹吸管竖直设置于所述防虹吸孔上，且所述防虹吸管的下端高于所述溢流管顶部下管壁。
4.根据权利要求1所述的厨房废渣水处理装置，其特征在于：所述滤渣盒位于所述箱体的上端，且所述滤渣盒高于所述溢流管安装孔。
5.根据权利要求4所述的厨房废渣水处理装置，其特征在于：所述滤渣盒通过第一滑动机构安装在所述箱体上。
6.根据权利要求1-5任意一项所述的厨房废渣水处理装置，其特征在于：所述厨房废渣水处理装置还包括有转运油杯;所述转运油杯为开口朝上的容器且所述转运油杯安装于所述出油口的下方。
7.根据权利要求6所述的厨房废渣水处理装置，其特征在于：所述箱体上设有油杯固定架，所述油杯通过第二滑动机构安装在所述油杯固定架上。
8.根据权利要求7所述的厨房废渣水处理装置，其特征在于：所述油杯上设置有油杯锁，所述油杯锁将所述油杯锁在所述油杯固定架上。
9.根据权利要求6所述的厨房废渣水处理装置，其特征在于：所述箱体上设有油杯安装箱体，所述油杯位于所述油杯安装箱体内;所述油杯安装箱体上设置有箱门，所述箱门通过油杯锁闭合在所述油杯安装箱体上。
10.根据权利要求1所述的厨房废渣水处理装置，其特征在于：所述箱体底部还设置有排污口，所述排污口上设有排污阀，所述排污阀控制所述排污口的打开与闭合。
说明书
一种厨房废渣水处理装置
技术领域
本实用新型涉及一种厨房废渣水处理装置，属于餐厨垃圾处理技术领域。
背景技术
在酒店、饭馆及家庭炒菜过程中，要不断的洗刷炒菜用的锅，饭后要洗刷碗筷。洗锅水、洗碗水中还有大量的废油和残渣。厨房一般是将这些废液直接排入下水道，不但无法实现能源再生、重复利用，而且还污染环境，经常出现因废液导致下水道发生堵塞的现象发生。
实用新型内容
本实用新型的发明目的在于：针对现有技术存在的问题，提供一种厨房用的残渣收集与废水处理装置。
为了实现上述目的，本实用新型采用的技术方案为：
一种厨房废渣水处理装置，包括箱体，所述箱体上设有液体入口，所述箱体内设有滤渣盒;待处理液体依次经所述液体入口、所述滤渣盒进入所述箱体;所述箱体上设有出油口和溢流管;所述出油口位于所述箱体侧面中上部，所述出油口上设有出油口控制阀，所述出油口控制阀用于打开和关闭所述出油口;所述箱体侧面的上端设有溢流管安装孔，所述溢流管安装孔位于所述出油口的上方;所述溢流管穿过所述溢流管安装孔与所述箱体无缝连接，且位于所述箱体内的溢流管入口延伸至所述箱体内的中下部。由灶台或洗碗槽出来的刷锅废渣水或洗碗废渣水由所述液体入口进入箱体，在箱体内，废渣水在过滤盒处进行一次分离，将废渣水中的固状物从废渣水中分离出来，更小的废渣和油水混合物进入箱体进行二次分离。在箱体内相对静止的环境中，油水实现分层，上层为油层，下层为水层。在持续不断的废渣水进入箱体内后，箱体内的油层和水层液位不断升高，当箱体内的液位高于溢流管管内壁的最高位置时，箱体底部的水层由溢流管入口进入溢流管并排出箱体，使箱体内的液位达到稳定平衡的状态;此时箱体内的油层液位已高于出油口的位置。废渣水继续进入箱体内，油层在箱体内不断聚集，油层深度不断增加。当油层达到一定高度、或储油达到一定周期后，打开出油口控制阀将箱体中的油层收集转运至指定地点，然后将滤渣盒中的固体残渣清理即可。上述结构的厨房废渣水处理装置，结构简单，能将废渣水中的渣、水、油分离开且油水的分离效果好，将渣、水、油分类收集和排放，既避免了环境污染，防止下水道堵塞;又对废渣水中的油脂进行收集，创造了经济效益。在箱体的侧面设置所述出油口，可以方便箱体内油层的收集，方便清洁、工作量小。所述溢流管安装孔与所述出油口可以位于箱体的同一侧，也可以位于所述箱体的对侧。优选的，所述溢流管安装孔与所述出油口位于所述箱体的对侧。这样可以减少箱体内的液面波动，油水分离效果更好。
作为本实用新型的优选方案，所述溢流管的上设置有防虹吸孔，所述防虹吸孔位于所述溢流管顶部。设置所述防虹吸孔可以防止箱体内的液体因为虹吸现象被抽离出箱体，而导致的油渣进入下水道。
作为本实用新型的优选方案，所述防虹吸孔上设有防虹吸管，所述防虹吸管竖直设置于所述防虹吸孔上，且所述防虹吸管的下端高于所述溢流管顶部下管壁。所述防虹吸管增加了防虹吸孔的高度，可以增加防虹吸的液位高度。
作为本实用新型的优选方案，所述滤渣盒位于所述箱体的上端，且所述滤渣盒高于所述溢流管安装孔。将滤渣盒设置于所述溢流管安装孔的上方，分离出的残渣与箱体内的液位完全分离，固液分离效果更好，且转运过程中滤渣盒不会渗漏残液，转运减量化且干净方便。
作为本实用新型的优选方案，所述滤渣盒通过第一滑动机构安装在所述箱体上。优选的，所述第一滑动机构包括设置于所述箱体上的过滤盒滑槽、设置于所述滤渣盒上的过滤盒滑动部;所述过滤盒滑槽与所述过滤盒滑动部配合，所述过滤盒滑动部可以沿所述过滤盒滑槽滑动。上述结构的第一滑动机构，可以使滤渣盒清理和安装过程操作更容易。优选的，所述过滤盒滑动部为滑块或滚轮。
作为本实用新型的优选方案，所述厨房废渣水处理装置还包括有转运油杯;所述转运油杯为开口朝上的容器且所述转运油杯安装于所述出油口的下方。利用油杯对收集的油层进行转运，收油过程简单、方便，收运工作量小。
作为本实用新型的优选方案，所述箱体上设有油杯固定架，所述油杯通过第二滑动机构安装在所述油杯固定架上。优选的，所述第二滑动机构包括设置于所述油杯固定架上的油杯滑槽，设置于所述转运油杯上的油杯滑动部，所述油杯滑槽与所述油杯滑槽配合，所述油杯滑动部可以沿所述油杯滑槽滑动。上述结构的第二滑动机构，可以使油杯转运和安装过程操作更容易。优选的，所述油杯滑动部为滑块或滚轮。
作为本实用新型的优选方案，所述油杯上设置有油杯锁，所述油杯锁将所述油杯锁在所述箱体上。设置所述油杯锁可以方便箱体中的油脂进行管理，避免出现油脂被不法份子收集后重新回到餐桌的风险。
作为本实用新型的优选方案，所述箱体底部还设置有排污口，所述排污口上设有排污阀，所述排污阀控制所述排污口的打开与闭合。当清理所述箱体内部时，通过排污阀可以将箱体内的微渣和污水排出箱体，保持箱体内清洁，同时也减小了箱体清洗的工作量。
说明，本发明的箱体可以是敞口的，也可以是封闭的带箱盖的，只要能实现固体滤渣从箱体中取出和安装即可。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型的厨房废渣水处理装置，结构简单，能将废渣水中的渣、水、油分离开且油水的分离效果好，将渣、水、油分类收集和排放，既避免了环境污染，防止下水道堵塞;又对废渣水中的油脂进行收集，创造了经济效益。在箱体的侧面设置所述出油口，可以方便箱体内油层的收集，方便清洁、工作量小。
2、在溢流管顶端设置所述防虹吸孔可以防止箱体内的液体因为虹吸现象被抽离出箱体，而导致的油渣进入下水道。
3、所述滤渣盒位于高于所述溢流管安装孔的位置，且通过第一滑动机构安装在箱体上，既方便滤盒的清理、安装，又改善了固体残渣清理的卫生环境，转运工作相比于现有设备更清洁。
4、设置安装于箱体上的转运油杯收集和转运箱体中的油层，收油工作量小、收油清洁卫生。
5、设置所述油杯锁可以方便箱体中的油脂进行管理，避免出现油脂被不法份子收集后重新回到餐桌的风险。
6、在箱体底部设置所述排污口，当清理所述箱体内部时，通过排污阀可以将箱体内的微渣和污水排出箱体，保持箱体内清洁，同时也减小了箱体清洗的工作量。
