申请日2017.01.13
公开(公告)日2017.05.31
IPC分类号B01D33/06; B01D33/46; B01D33/72; B01D33/76
摘要
本发明属于机械技术领域，涉及一种沙发革生产过程中的废水处理装置，其解决了现有装置的废水处理效率较低等技术问题。本废水处理装置包括机架和呈环形的筛网，筛网的内端设置有一转盘，机架上设置有与转盘相固连的电机，筛网的下方具有进水管，进水管固定于机架上，进水管上设置有朝向筛网的喷头，进水管的下方设置有集水槽，集水槽上连接有排水管;本废水处理装置还包括位于筛网左上方的清洁柄，清洁柄的中部通过销轴铰接于机架上，清洁柄下表面的两端分别设置有毛刷和磨石，机架上设置有能带动清洁柄绕销轴摆动的驱动源，筛网的左下方设置有集灰斗。本发明具有废水处理效率高等优点。
权利要求书

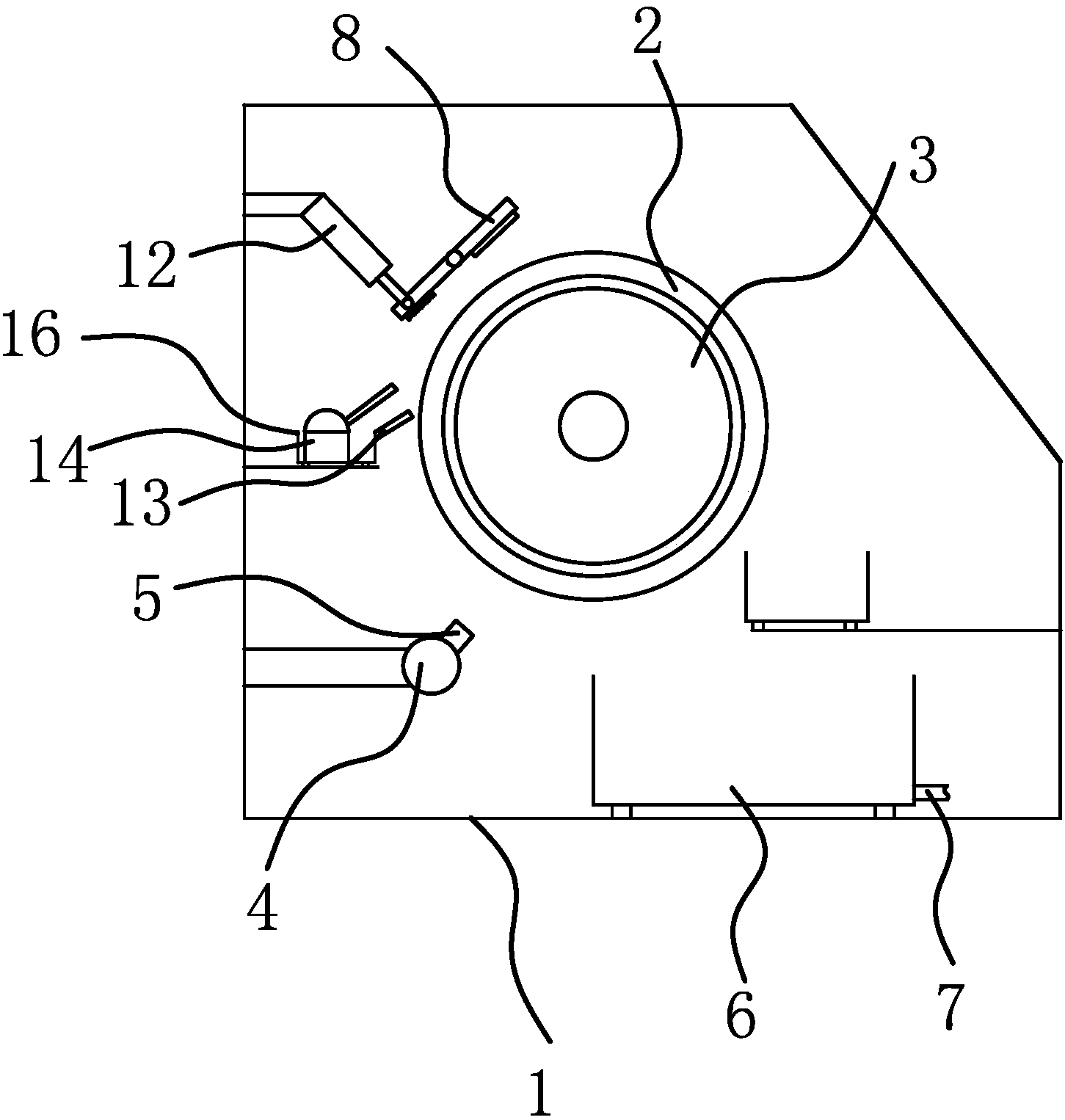

1.一种沙发革生产过程中的废水处理装置，所述废水处理装置包括机架(1)和呈环形的筛网(2)，所述筛网(2)的内端设置有一转盘(3)，所述机架(1)上设置有与所述转盘(3)相固连的电机，所述筛网(2)的下方具有进水管(4)，所述进水管(4)固定于机架(1)上，所述进水管(4)上设置有朝向筛网(2)的喷头(5)，所述进水管(4)的下方设置有集水槽(6)，所述集水槽(6)上连接有排水管(7);其特征在于，所述废水处理装置还包括位于所述筛网(2)左上方的清洁柄(8)，所述清洁柄(8)的中部通过销轴(9)铰接于机架(1)上，所述清洁柄(8)下表面的两端分别设置有毛刷(10)和磨石(11)，所述机架(1)上设置有能带动清洁柄(8)绕销轴(9)摆动的驱动源(12)，所述筛网(2)的左下方设置有集灰斗(16)。
2.根据权利要求1所述的沙发革生产过程中的废水处理装置，其特征在于，所述驱动源(12)包括气缸，所述气缸的缸体固定于机架(1)上，所述气缸的活塞杆端部与所述清洁柄(8)的一端相铰接。
3.根据权利要求2所述的沙发革生产过程中的废水处理装置，其特征在于，所述集灰斗(16)上设置有引灰板(13)，所述引灰板(13)的上端延伸至所述清洁柄(8)的下方。
4.根据权利要求3所述的沙发革生产过程中的废水处理装置，其特征在于，所述集灰斗(16)内设置有吸尘器(14)，所述吸尘器(14)的吸风方向朝向所述清洁柄(8)且与所述引灰板(13)相平行。
5.根据权利要求4所述的沙发革生产过程中的废水处理装置，其特征在于，所述筛网(2)的右下方具有辅助集灰箱(15)，所述辅助集灰箱(15)的开口朝向所述筛网(2)。
说明书
一种沙发革生产过程中的废水处理装置
技术领域
本发明属于机械技术领域，涉及一种沙发革生产过程中的废水处理装置。
背景技术
制革工业生产一般包括脱脂、软化、鞣制、染色加工、干燥、整饰等几个工段，加工过程中需要添加多种化学品，从而使得废水中含有油脂、胶原蛋白、动植物纤维、有机无机固形物、硫化物、铬、盐类、表面活性剂、染料等多种污染物质和有毒物质。目前的废水处理工艺，通常都会采用预处理系统，其主要包括格栅、调节池、沉淀池、气浮池等处理设施。
中国专利CN 101306274A公开了一种旋转式格栅除污废水预处理装置，其包括机械动力系统、悬浮物拦截系统、收集系统和辅助系统，悬浮物拦截系统为一圆筒形转盘结构，通过机械动力系统驱动旋转，进入格栅的废水通过筛网拦截，悬浮物随转盘旋转至转盘顶部，再通过自身重力和冲刷水的作用进入收集系统。
上述装置虽然可连接自动拦截并清除废水中的悬浮物，但仍存在以下缺陷：废水中的杂质种类很多，部分与筛网之间的粘附力较小的杂质，可被水冲刷至收集系统内，而如果遇到与筛网之间的粘附力较大的杂质，单靠水的冲刷作用很难将杂质洗下来，从而影响筛网的正常过滤，进而影响废水的处理效率。
发明内容
本发明的目的是针对现有的技术存在上述问题，提出了一种沙发革生产过程中的废水处理装置，本发明所要解决的技术问题是：如何提高废水处理池的废水处理效率。
本发明的目的可通过下列技术方案来实现：
一种沙发革生产过程中的废水处理装置，所述废水处理装置包括机架和呈环形的筛网，所述筛网的内端设置有一转盘，所述机架上设置有与所述转盘相固连的电机，所述筛网的下方具有进水管，所述进水管固定于机架上，所述进水管上设置有朝向筛网的喷头，所述进水管的下方设置有集水槽，所述集水槽上连接有排水管;其特征在于，所述废水处理装置还包括位于所述筛网左上方的清洁柄，所述清洁柄的中部通过销轴铰接于机架上，所述清洁柄下表面的两端分别设置有毛刷和磨石，所述机架上设置有能带动清洁柄绕销轴摆动的驱动源，所述筛网的左下方设置有集灰斗。
其工作原理如下：本废水处理装置在使用时，电机带动筛网转动，废水进入进水管，并通过喷头喷射至筛网上进行过滤，废水中的杂质留于筛网的外表面上，过滤后的水进入集水槽内并通过排水管排出;而筛网上的杂质可被清洁柄上的毛刷或磨石刷下，掉落至集灰斗内，实现废水的处理。由于本废水处理装置中设计有清洁柄，并在清洁柄的两端分别设置有毛刷与磨石，使用者可根据实际情况，通过驱动源选择让毛刷或是磨石与筛网相接触，当杂质与筛网之间的粘附力小时选用毛刷，可避免磨掉较多的筛网材料，当杂质与筛网之间的粘附力较大时，则可选用磨石与筛网相接触，将杂质磨下，保证筛网不被堵塞，提高本废水处理装置的废水处理效率。至于电机如何带动转盘运动，在背景技术所引用的专利文件中已有公开，在此不加以赘述。
在上述的一种沙发革生产过程中的废水处理装置中，所述驱动源包括气缸，所述气缸的缸体固定于机架上，所述气缸的活塞杆端部与所述清洁柄的一端相铰接。气缸的活塞杆伸缩，可带动清洁柄绕销轴摆动，进而选择毛刷还是磨石与筛网相接触。
在上述的一种沙发革生产过程中的废水处理装置中，所述集灰斗上设置有引灰板，所述引灰板的上端延伸至所述清洁柄的下方。设计有引灰板后，可使杂质沿着引灰板滑落至集灰斗内，避免杂质飞溅或落回集水槽内。
在上述的一种沙发革生产过程中的废水处理装置中，所述集灰斗内设置有吸尘器，所述吸尘器的吸风方向朝向所述清洁柄且与所述引灰板相平行。设计有吸尘器后，可进一步保证杂质被吸走，避免杂质落回集水槽内影响废水处理性能。
在上述的一种沙发革生产过程中的废水处理装置中，所述筛网的右下方具有辅助集灰箱，所述辅助集灰箱的开口朝向所述筛网。因筛网一直在转动，被毛刷或磨石刷下的杂质有可能未被及时吸走而继续轻微粘附于筛网上，而设计有辅助集灰箱后，杂质在筛网继续转动一定角度后，可在重力作用下落入集灰箱内，避免落入集水槽内影响废水处理性能。
与现有技术相比，本皮革废水处理池具有以下优点：
1、本废水处理装置中设计有清洁柄，并在清洁柄的两端分别设置有毛刷与磨石，使用者可根据实际情况，通过驱动源选择让毛刷或是磨石与筛网相接触，当杂质与筛网之间的粘附力小时选用毛刷，可避免磨掉较多的筛网材料，当杂质与筛网之间的粘附力较大时，则可选用磨石与筛网相接触，将杂质磨下，保证筛网不被堵塞，提高本废水处理装置的废水处理效率;
2、设计有引灰板后，可使杂质沿着引灰板滑落至集灰斗内，避免杂质飞溅或落回集水槽内;
3、因筛网一直在转动，被毛刷或磨石刷下的杂质有可能未被及时吸走而继续轻微粘附于筛网上，而设计有辅助集灰箱后，杂质在筛网继续转动一定角度后，可在重力作用下落入集灰箱内，避免落入集水槽内影响废水处理性能。
