申请日2017.01.13
公开(公告)日2017.05.31
IPC分类号F24H9/00; F24H9/20
摘要
本发明涉及一种燃气热水器的冷凝水处理装置，其特征在于：包括箱体(1)，在所述箱体(1)上部设有与冷凝器连通的进水管(2)，在所述进水管(2)接入所述箱体(1)的出口下方设有吸水装置(3)，在所述箱体(1)一侧设有用于对所述吸水装置(3)吹风的风机(4)，在所述风机(4)上设有电加热装置(5)，在所述箱体(1)另一侧设有出风口(6)，该冷凝水处理装置结构简单、安装方便，不需要设置外接冷凝水排水管，通过较小的能耗将冷凝水从烟道排除，节能环保。
权利要求书
1.一种燃气热水器的冷凝水处理装置，其特征在于：包括箱体(1)，在所述箱体(1)上部设有与冷凝器连通的进水管(2)，在所述进水管(2)的出口下方设有吸水装置(3)，在所述箱体(1)一侧设有用于对所述吸水装置(3)吹风的风机(4)，在所述风机(4)上设有电加热装置(5)，在所述箱体(1)另一侧设有出风口(6)。
2.根据权利要求1所述的燃气热水器的冷凝水处理装置，其特征在于：在所述进水管(2)的水流通道上设有液封装置(21)。
3.根据权利要求2所述的燃气热水器的冷凝水处理装置，其特征在于：所述吸水装置(3)为扁平状。
4.根据权利要求3所述的燃气热水器的冷凝水处理装置，其特征在于：所述吸水装置(3)为耐酸碱的海绵或者无纺布。
5.根据权利要求4所述的燃气热水器的冷凝水处理装置，其特征在于：所述吸水装置(3)为一块或者多块。
6.根据权利要求5所述的燃气热水器的冷凝水处理装置，其特征在于：所述吸水装置(3)为重叠排布或者交叉排布。
7.根据权利要求1所述的燃气热水器的冷凝水处理装置，其特征在于：在所述箱体(1)内设有用于检测箱体(1)内冷凝水高度的液位检测装置(7)。
说明书
一种燃气热水器的冷凝水处理装置
【技术领域】
本发明涉及家用电器技术领域，特别是一种燃气热水器的冷凝水处理装置。
【背景技术】
冷凝式燃气热水器充分利用烟气的余热来达到提高热效率的目的，因而节能一直都是冷凝式燃气热水器的主要卖点，同时也响应国家节能减排的政策号召。但由于烟气利于后会产生大量的冷凝水，冷凝式燃气热水器要比普通热水器多设置一个排放冷凝水的接口，且不可随意排放，绝大多数用户在装修时并不会预留冷凝水的排水通道，因此这种外接排水管的设计使用不方便，极大的降低了用户的购买欲。
由于存在上述问题，有必要对其提出解决方案，本发明正是在这样的背景下作出的。
【发明内容】
本发明所要解决的技术问题在于针对上述现有技术中的不足，提供一种燃气热水器的冷凝水处理装置，该冷凝水处理装置结构简单、安装方便，不需要设置外接冷凝水排水管，通过较小的能耗将冷凝水从烟道排除，节能环保。
为实现上述目的，本发明采用了下述技术方案：

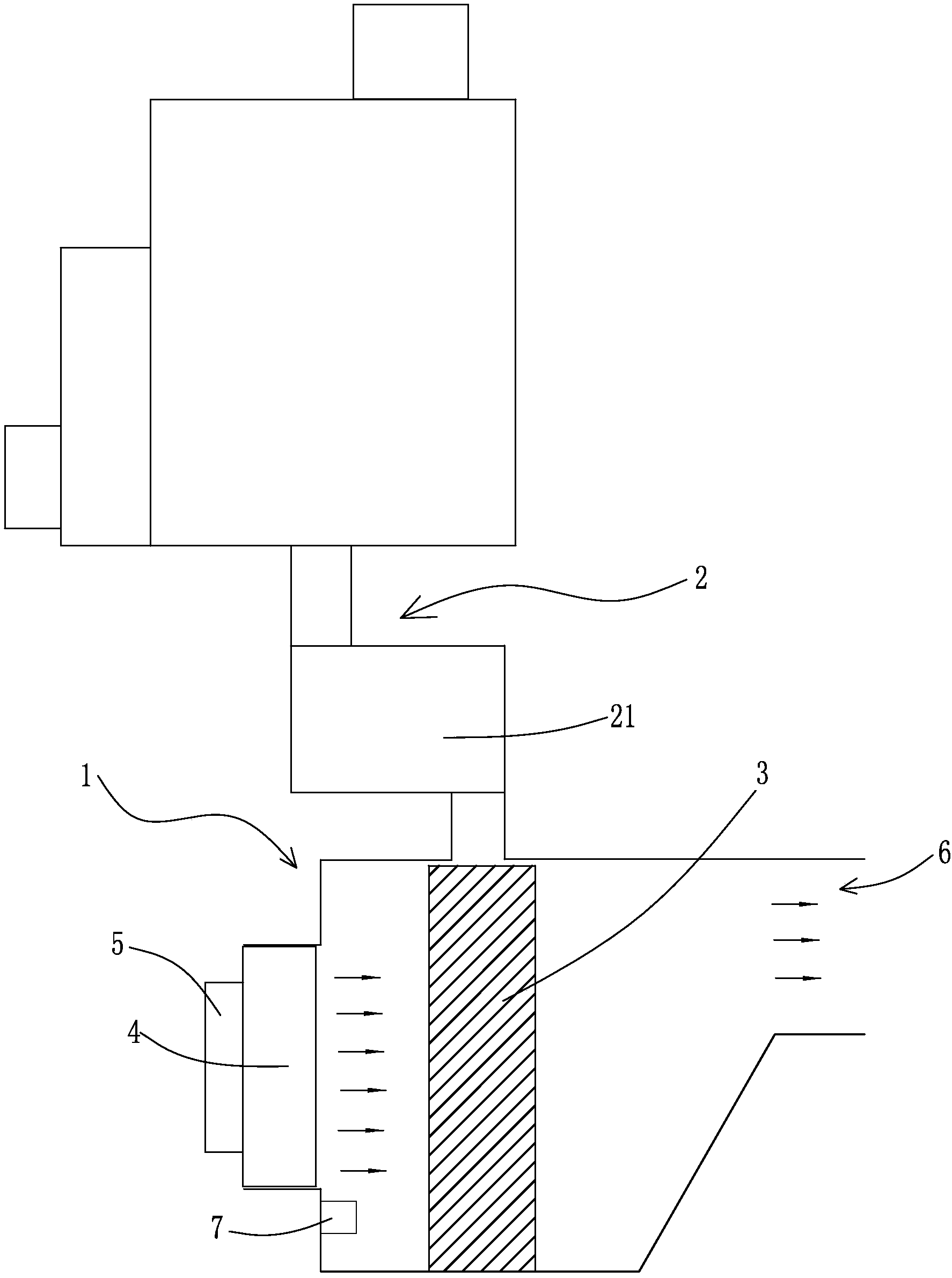

一种燃气热水器的冷凝水处理装置，包括箱体1，在所述箱体1上部设有与冷凝器连通的进水管2，在所述进水管2接入所述箱体1的出口下方设有吸水装置3，在所述箱体1一侧设有用于对所述吸水装置3吹风的风机4，在所述风机4上设有电加热装置5，在所述箱体1另一侧设有出风口6。
在如上所述进水管2的水流通道上设有液封装置21。
如上所述吸水装置3为扁平状。
如上所述吸水装置3为耐酸碱的海绵或者无纺布。
如上所述吸水装置3为一块或者多块。
如上所述吸水装置3为重叠排布或者交叉排布。
在如上所述箱体1内设有用于检测箱体1内冷凝水高度的液位检测装置7。
本发明的有益效果是：
1、本发明之中的冷凝水处理装置结构简单、安装方便，不需要设置外接冷凝水排水管，通过较小的能耗将冷凝水从烟道排除，节能环保。
2、本发明之中的冷凝水处理装置位于冷凝换热器下方，利用重力作用使冷凝水流经液封装置，并最终流入冷凝水处理装置中，液封装置避免了热水器运行中烟气从冷凝水处理装置中排出的状况。
