申请日2017.01.13
公开(公告)日2017.05.31
IPC分类号E03F5/02
摘要
深层隧道污水系统的入流竖井分舱系统，包括竖井外壁、二层环壁、内层环壁、水流舱、环形阶梯舱、内层气舱、螺旋水流底板、干湿隔离板、螺旋阶梯、排气系统、检修分舱、水流分舱、第1进水管、第n进水管、底部出水管、顶板、底板和检修门;竖井外壁、二层环壁、内层环壁是由外至内的同心圆;水流舱内设置螺旋水流底板，水流底板整体为从上至下的螺旋流水坡道，在坡道上设置竖直的干湿隔离板;环形阶梯舱内与螺旋水流底板相对应的位置上，设置螺旋阶梯，螺旋阶梯和检修分舱的二层环壁上开设置检修门。本发明采用系统分舱设计方法，使各个舱室既有效分隔，又高效联系，深隧工程治理污水系统的污染气体得到有效控制，保证了人行舱的空气新鲜。
权利要求书

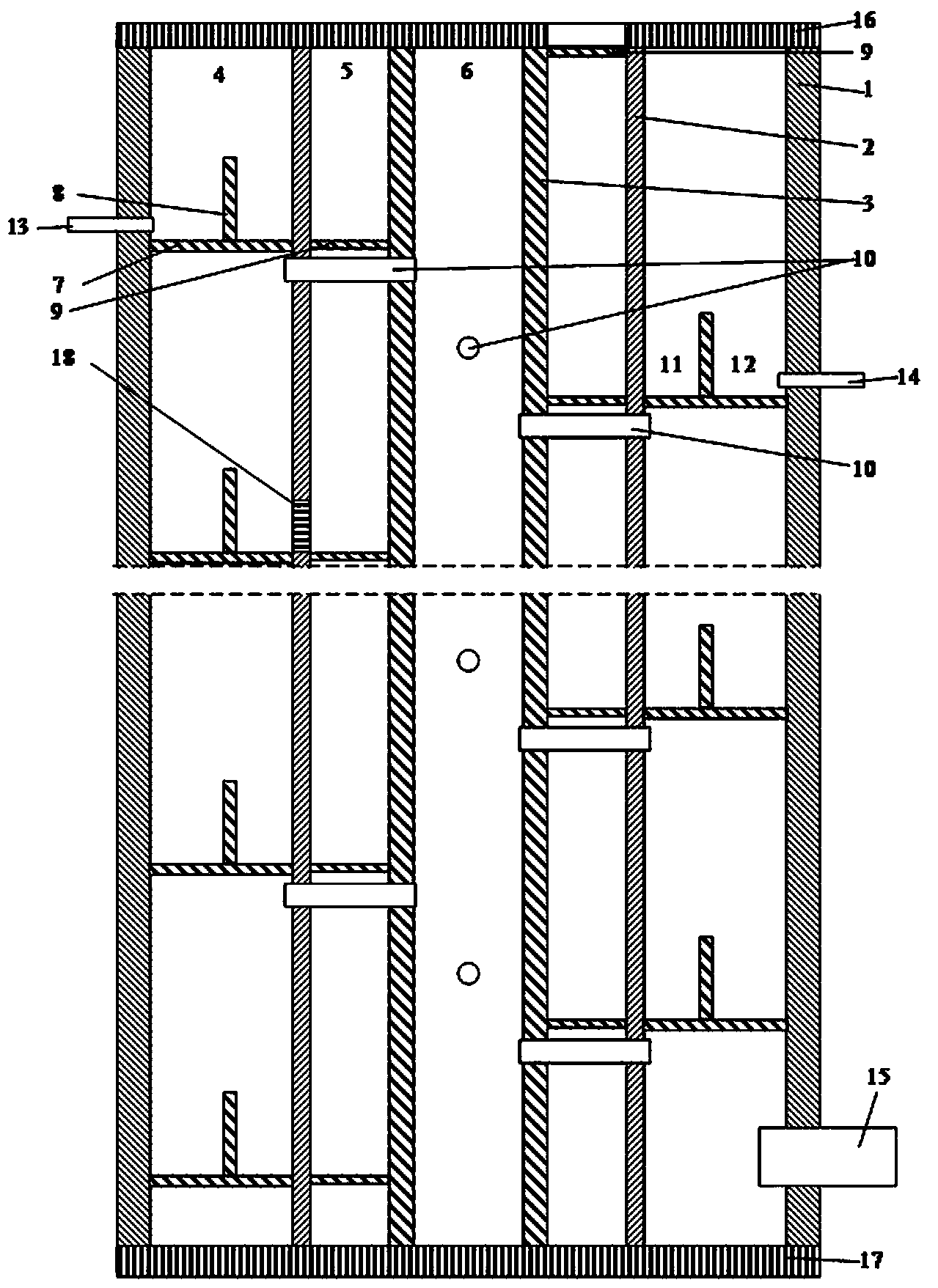

1.深层隧道污水系统的入流竖井分舱系统，主要包括竖井外壁(1)、二层环壁(2)、内层环壁(3)、水流舱(4)、环形阶梯舱(5)、内层气舱(6)、螺旋水流底板(7)、干湿隔离板(8)、螺旋阶梯(9)、排气系统(10)、检修分舱(11)、水流分舱(12)、第1进水管(13)、第n进水管(14)、底部出水管(15)、顶板(16)、底板(17)和检修门(18)，其特征在于：所述的竖井外壁(1)、二层环壁(2)、内层环壁(3)是由外至内的同心圆;所述的水流舱(4)、环形阶梯舱(5)是由外至内形成的两个水平横截面为环状的舱体;所述的内层气舱(6)是最内层一个横截面为圆形的舱体;所述的水流舱(4)内设置螺旋水流底板(7)，水流底板(7)整体为从上至下的螺旋流水坡道，在坡道上设置竖直的干湿隔离板(8)，形成检修分舱(11)、水流分舱(12)，污水在水流分舱(12)内流下，干湿隔离板(8)保证检修分舱(11)的干燥，检修分舱(11)内可以作为人行坡道或检修车道;所述的环形阶梯舱(5)内与螺旋水流底板(7)相对应的位置上，设置螺旋阶梯(9);螺旋1~3周，螺旋阶梯(9)和检修分舱(11)的二层环壁(2)上开设置检修门(18)，检修门(18)为防水门;所述的螺旋水流底板(7)和螺旋阶梯(9)的下方的二层环壁(2)和内层环壁(3)上设置由水流舱(4)直通内层气舱(6)的排气系统(10);所述的井外壁(1)的上部设置1个或多个进水管，在底部设置一个底部出水管(15)。
2.根据权利要求1所述深层隧道污水系统的入流竖井分舱系统，其特征在于：所述的排气系统(10)的间距为每隔90°~360°螺旋。
说明书
深层隧道污水系统的入流竖井分舱系统
技术领域
本发明属于深层隧道技术领域，具体涉及了一种深层隧道污水系统的入流竖井分舱系统。
背景技术
地表水污染显而易见，地下水的污染却是触目惊心。中国13亿人口中，有70%饮用地下水，660多个城市中有400多个城市以地下水为饮用水源。但全国90%的城市地下水已受到污染。
而另一组数据亦表明，地下水正面临严峻挑战。水污染情况不断加剧，使得污水处理和再生行业受到空前的关注，近两年各地区毛利率都保持在70%左右，甚至有的地区超过了100%，行业发展潜力非常大。
采用深隧工程治理污水避免路面开挖，使对交通和环境的破坏最小化;避免与现有的地下公用设施或基础设施产生冲突;由于避开了建筑物桩基，可以采用直线设计，而不受现有路网影响。
在深隧工程治理污水需要入流竖井系统，然而入流竖井系统的污染气体控制较为困难，治理成本高，且维护困难，因此有必要开发深隧工程治理污水的入流竖井系统。
发明内容
本发明的目的是提供一种解决深隧工程治理污水的入流竖井系统的污染气体的治理，保证系统运行正常的深层隧道污水系统的入流竖井分舱系统。
深层隧道污水系统的入流竖井分舱系统，主要包括竖井外壁、二层环壁、内层环壁、水流舱、环形阶梯舱、内层气舱、螺旋水流底板、干湿隔离板、螺旋阶梯、排气系统、检修分舱、水流分舱、第1进水管、第n进水管、底部出水管、顶板、底板和检修门;所述的竖井外壁、二层环壁、内层环壁是由外至内的同心圆;所述的水流舱、环形阶梯舱是由外至内形成的两个水平横截面为环状的舱体;所述的内层气舱是最内层一个横截面为圆形的舱体;所述的水流舱内设置螺旋水流底板，水流底板整体为从上至下的螺旋流水坡道，在坡道上设置竖直的干湿隔离板，形成检修分舱、水流分舱，污水在水流分舱内流下，干湿隔离板保证检修分舱的干燥，检修分舱内可以作为人行坡道或检修车道;所述的环形阶梯舱内与螺旋水流底板相对应的位置上，设置螺旋阶梯;螺旋1~3周，螺旋阶梯和检修分舱的二层环壁上开设置检修门，检修门为防水门;所述的螺旋水流底板和螺旋阶梯的下方的二层环壁和内层环壁上设置由水流舱直通内层气舱的排气系统;所述的井外壁的上部设置1个或多个进水管，在底部设置一个底部出水管。
所述的排气系统的间距为每隔90°~360°螺旋。
