申请日2017.02.10
公开(公告)日2017.09.01
IPC分类号C02F9/02; C02F1/40
摘要
本实用新型涉及油水处理 器，具体涉及一种智能油水处理器，包括外壳，外壳上设有进水口和控制器，外壳内与进水口相对处设有缓冲盒，缓冲盒内设有滤网，缓冲盒底部设有第一出水阀，缓冲盒下方设有沉淀箱，沉淀箱侧壁插有横板，横板与电动伸缩杆相连。横板上方设有水位传感器，沉淀箱底部设有第二出水阀，沉淀箱与进水管的一端相连，进水管的另一端与电动水泵相连，电动水泵与出水管的一端相连，出水管的另一端与过滤箱相连，过滤箱内设有分流盘和过滤层，分流盘上设有通孔，过滤箱底部设有出水口;本实用新型所提供的技术方案能够有效克服现有技术所存在的除油效率较低的缺陷。

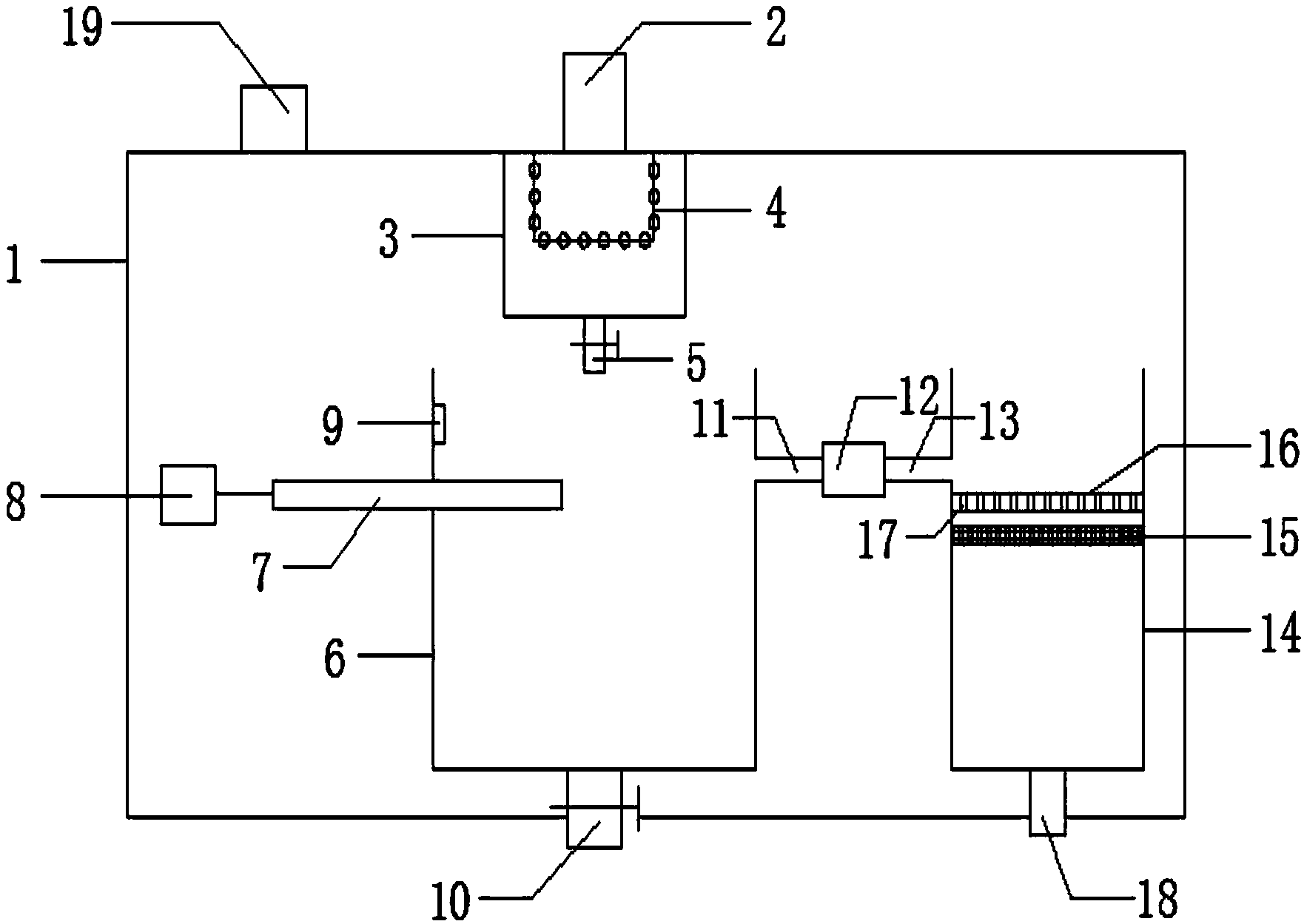

摘要附图
权利要求书
1.一种智能油水处理器，其特征在于：包括外壳(1)，所述外壳(1)上设有进水口(2)和控制器(19)，所述外壳(1)内与进水口(2)相对处设有缓冲盒(3)，所述缓冲盒(3)内设有滤网(4)，所述缓冲盒(3)底部设有第一出水阀(5)，所述缓冲盒(3)下方设有沉淀箱(6)，所述沉淀箱(6)侧壁插有横板(7)，所述横板(7)与电动伸缩杆(8)相连，所述横板(7)上方设有水位传感器(9)，所述沉淀箱(6)底部设有第二出水阀(10)，所述沉淀箱(6)与进水管(11)的一端相连，所述进水管(11)的另一端与电动水泵(12)相连，所述电动水泵(12)与出水管(13)的一端相连，所述出水管(13)的另一端与过滤箱(14)相连，所述过滤箱(14)内设有分流盘(16)和过滤层(15)，所述分流盘(16)上设有通孔(17)，所述过滤箱(14)底部设有出水口(18)。
2.根据权利要求1所述的智能油水处理器，其特征在于：所述第一出水阀(5)与控制器(19)无线通信。
3.根据权利要求1所述的智能油水处理器，其特征在于：所述电动伸缩杆(8)与控制器(19)无线通信。
4.根据权利要求1所述的智能油水处理器，其特征在于：所述水位传感器(9)与控制器(19)无线通信。
5.根据权利要求1所述的智能油水处理器，其特征在于：所述第二出水阀(10)与控制器(19)无线通信。
6.根据权利要求1所述的智能油水处理器，其特征在于：所述电动水泵(12)与控制器(19)无线通信。
7.根据权利要求1所述的智能油水处理器，其特征在于：所述过滤层(15)内设有pp棉和活性炭。
说明书
一种智能油水处理器
技术领域
本实用新型涉及油水处理器，具体涉及一种智能油水处理器。
背景技术
目前，由石油加工业、固体燃料热加工业以及餐饮厨房等排出的含油污水，会对包括土壤、植物、水体和水体生物在内的生态环境造成严重危害。含油污水侵入土壤会在土壤孔隙中形成油膜，产生隔膜作用，致使空气、水分和肥料等无法渗入土壤中，破坏土壤结构，危害农作物和植物的生长。含油污水排入水体后会在水面上形成油膜，阻碍大气中的氧气溶于水体，造成水体中含氧量过低，导致水生物因缺氧而死亡;同时含油污水中所含有的各种化学成分会产生致癌物质，这些致癌物质排入水体，不仅会危害水生物的生长，也会随着食物链进入人体中。含油污水排入城市沟道，对沟道、附属设备以及城市污水处理厂等都会造成不良影响，因此含油污水的除油工作显得格外重要。
实用新型内容
(一)解决的技术问题
针对现有技术所存在的上述缺点，本实用新型提供了一种智能油水处理器，能够有效克服现有技术所存在的除油效率较低的缺陷。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：
一种智能油水处理器，包括外壳，所述外壳上设有进水口和控制器，所述外壳内与进水口相对处设有缓冲盒，所述缓冲盒内设有滤网，所述缓冲盒底部设有第一出水阀，所述缓冲盒下方设有沉淀箱，所述沉淀箱侧壁插有横板，所述横板与电动伸缩杆相连。所述横板上方设有水位传感器，所述沉淀箱底部设有第二出水阀，所述沉淀箱与进水管的一端相连，所述进水管的另一端与电动水泵相连，所述电动水泵与出水管的一端相连，所述出水管的另一端与过滤箱相连，所述过滤箱内设有分流盘和过滤层，所述分流盘上设有通孔，所述过滤箱底部设有出水口。
优选地，所述第一出水阀与控制器无线通信。
优选地，所述电动伸缩杆与控制器无线通信。
优选地，所述水位传感器与控制器无线通信。
优选地，所述第二出水阀与控制器无线通信。
优选地，所述电动水泵与控制器无线通信。
优选地，所述过滤层内设有pp棉和活性炭。
(三)有益效果
与现有技术相比，本实用新型所提供的一种智能油水处理器能够利用滤网先将含油污水中的固体残渣滤出，再在沉淀箱中进行沉淀处理，等到表面油层稳定后将表层的部分污水连带油层一起排入过滤箱中，经分流盘分流后进入过滤层中过滤，从而除去污水中的油，由于经过沉淀处理后污水中的油会稳定在表面形成油层，因此只需对表层的部分水体和油层进行除油处理，有效加快了除油工作的进度，分流盘能够对含油污水进行分流，使得过滤层能够更快地吸附污水中的油，进一步提高了除油效率。
