申请日2017.01.23
公开(公告)日2017.08.18
IPC分类号C02F9/02
摘要
本实用新型公开了一种节能型水处理设备，包括机体外壳和底座，所述机体外壳和底座之间固定连接有支撑架，所述机体外壳的内部中心处设有净水装置，所述净水装置的内侧底部设有过滤棉，所述过滤棉的上端设有第一净水腔，所述第一净水腔的上端连通有进水管，所述过滤棉的内部中心处垂直设有渗透管，所述渗透管的上端连通有第一导流管，所述第一导流管远离渗透管的一端连接有第二净水腔，所述第二净水腔的底部设有PP棉，所述PP棉的内部套接有碳棒，所述碳棒的内部中心处设有通孔，所述净水装置的外部环绕设有过滤腔，所述过滤腔的内壁一侧环绕设有环形滤芯和多层滤膜。本实用新型采用物理净化结构，无需接入电源，节能环保，适宜广泛推广。

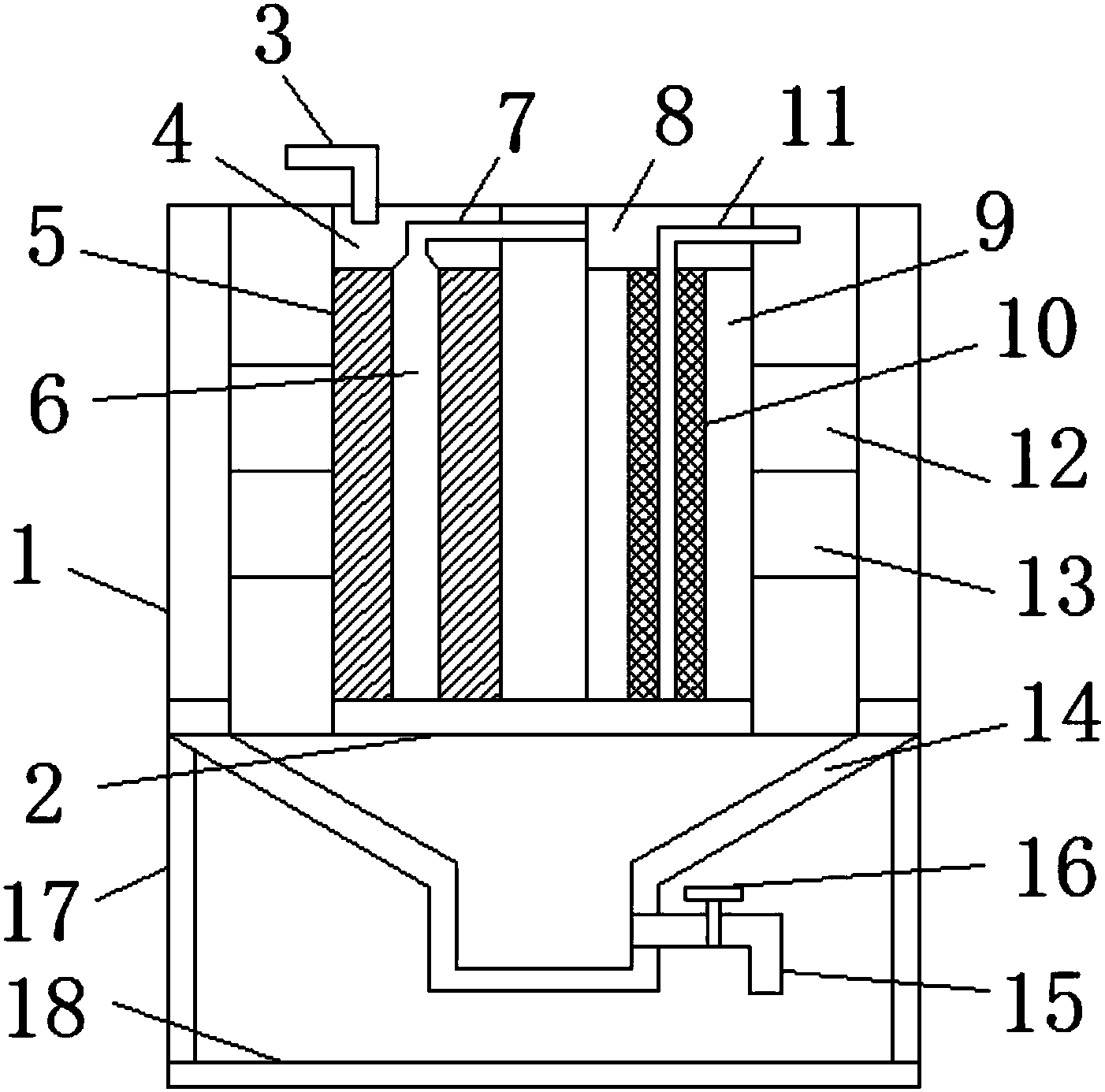

摘要附图
权利要求书
1.一种节能型水处理设备，包括机体外壳(1)和底座(18)，所述机体外壳(1)和底座(18)之间固定连接有支撑架(17)，其特征在于：所述机体外壳(1)的内部中心处设有净水装置(2)，所述净水装置(2)的内侧底部设有过滤棉(5)，所述过滤棉(5)的上端设有第一净水腔(4)，所述第一净水腔(4)的上端连通有进水管(3)，所述过滤棉(5)的内部中心处垂直设有渗透管(6)，所述渗透管(6)的上端连通有第一导流管(7)，所述第一导流管(7)远离渗透管(6)的一端连接有第二净水腔(8)，所述第二净水腔(8)的底部设有PP棉(9)，所述PP棉(9)的内部套接有碳棒(10)，所述碳棒(10)的内部中心处设有通孔，且通孔的上端连通有第二导流管(11)，所述净水装置(2)的外部环绕设有过滤腔，且第二导流管(11)远离通孔的一端与过滤腔连通，所述过滤腔的内壁一侧环绕设有环形滤芯(12)和多层滤膜(13)，所述机体外壳(1)的底部设有出水漏斗(14)，所述出水漏斗(14)的外壁一侧连接有出水管(15)。
2.根据权利要求1所述的一种节能型水处理设备，其特征在于：所述过滤棉(5)采用渐紧式过滤结构。
3.根据权利要求1所述的一种节能型水处理设备，其特征在于：所述环形滤芯(12)和多层滤膜(13)相互贴合，且环形滤芯(12)位于多层滤膜(13)的上端。
4.根据权利要求1所述的一种节能型水处理设备，其特征在于：所述出水管(15)的外壁一侧设有阀门(16)。
5.根据权利要求1所述的一种节能型水处理设备，其特征在于：所述底座(18)的底部设有防滑垫，且防滑垫为橡胶材质制成的构件。
说明书
一种节能型水处理设备
技术领域
本实用新型涉及水处理技术领域，尤其涉及一种节能型水处理设备。
背景技术
随着人们生活品质的提高，净水设备的使用越来越广泛，净水设备也叫净水机、过滤器，是按对水的使用要求对水质进行深度净化处理的小型水处理设备。然而现有技术中的净水设备，由于其内部结构的电路和水路混杂安置在一个空间内，当水路产生漏水时，漏出的水会飞溅到电路上，如电器元件或电线上，从而可能会导致触电或影响电器元件整体寿命，安全性降低。另外，当净水器长时间工作时，会产生高温，可能会致使电路和水路接触处的水管或电路的电线老化程度的加快，导致使用寿命缩短，并伴随烧毁的可能性，安全率低，且造成一定的用电浪费。
实用新型内容
为了解决上述背景技术中提到的问题，本实用新型提供一种节能型水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种节能型水处理设备，包括机体外壳和底座，所述机体外壳和底座之间固定连接有支撑架，所述机体外壳的内部中心处设有净水装置，所述净水装置的内侧底部设有过滤棉，所述过滤棉的上端设有第一净水腔，所述第一净水腔的上端连通有进水管，所述过滤棉的内部中心处垂直设有渗透管，所述渗透管的上端连通有第一导流管，所述第一导流管远离渗透管的一端连接有第二净水腔，所述第二净水腔的底部设有PP棉，所述PP棉的内部套接有碳棒，所述碳棒的内部中心处设有通孔，且通孔的上端连通有第二导流管，所述净水装置的外部环绕设有过滤腔，且第二导流管远离通孔的一端与过滤腔连通，所述过滤腔的内壁一侧环绕设有环形滤芯和多层滤膜，所述机体外壳的底部设有出水漏斗，所述出水漏斗的外壁一侧连接有出水管。
优选地，所述过滤棉采用渐紧式过滤结构。
优选地，所述环形滤芯和多层滤膜相互贴合，且环形滤芯位于多层滤膜的上端。
优选地，所述出水管的外壁一侧设有阀门。
优选地，所述底座的底部设有防滑垫，且防滑垫为橡胶材质制成的构件。
本实用新型中，机体外壳和底座之间通过支撑架固定连接，且底座的底部设置有防滑垫，且防滑垫为橡胶材质制成的构件，增加了底座的底部表面摩擦力，使得设备更加稳定，同时在机体外壳的内部设置有净水装置，净水装置的内侧底部设置有过滤棉，而过滤棉的上端设置有第一净水腔，待净化的水从进水管进入第一净水腔内，再经过滤棉的过滤，进入渗透管，由于过滤棉采用渐紧式过滤结构，使得吸附能力更强，更加坚固耐用，初步净化的水从第一导流管进入第二净水腔，再经PP棉和碳棒的过滤，从第二导流管流出，并在环形滤芯和多层滤膜的最终过滤下，经出水漏斗流向出水管。本实用新型结构简单，易操作，采用物理净化结构，无需接入电源，节能环保，适宜广泛推广。
