申请日2017.02.10
公开(公告)日2017.09.19
IPC分类号C02F9/14; C02F3/30; C02F1/52; C02F101/30
摘要
本实用新型涉及一种用于生活污水 处理的厌氧局部循环供氧单级回流装置，由初沉调节池、厌氧水解池、斜管沉淀池、接触氧化池和循环水池连接构成;初沉调节池前端连接进污口,内设格栅;厌氧水解池前端上部设有布水板，末端底部设有排泥口，厌氧水解池内设填料，厌氧水解池与斜管沉淀池的隔墙中上部设导流口;斜管沉淀池自上而下依次斜管、布水器和排泥口;斜管沉淀池与接触氧化池隔墙中上部设导流口，接触氧化池内自上而下依次设有风机、环形导流板、填料和曝气器，在曝气器下方接触氧化池末端设有导流口与出水循环池相连，循环水池底部设有循环水泵，中上部设斜管，末端设出水口。该装置可对分散生活污水进行高效脱氮资源化处理，效果非常显著。

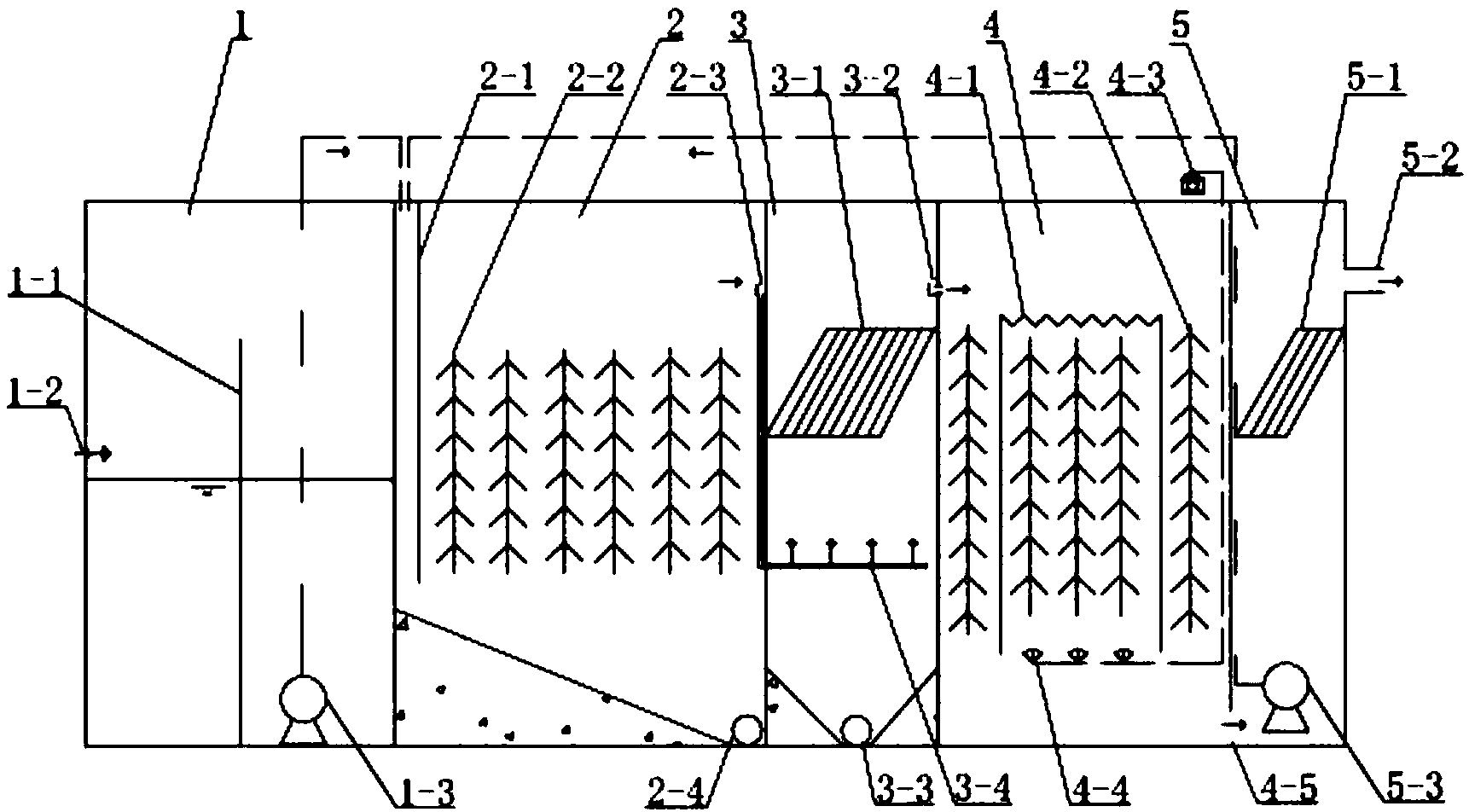

摘要附图
权利要求书
1.一种用于生活污水处理的厌氧局部循环供氧单级回流装置，其特征在于该装置由初沉调节池、厌氧水解池、斜管沉淀池、接触氧化池和循环水池连接构成;所述初沉调节池前端连接进污口，中端底部设有格栅，末端底部设有污水提升泵;厌氧水解池前端上部设有布水板，末端底部设有第一排泥口，池内设有第一填料，厌氧水解池与斜管沉淀池的隔墙中上部设第一导流口;斜管沉淀池自上而下依次第一斜管、布水器和第二排泥口;斜管沉淀池与接触氧化池隔墙中上部设第二导流口，接触氧化池内自上而下依次设有风机、环形导流板、第二填料和曝气器，在曝气器下方接触氧化池末端设有第三导流口与出水循环池相连;循环水池底部设有循环水泵，中上部设第二斜管，末端设出水口。
2.根据权利要求1所述用于生活污水处理的厌氧局部循环供氧单级回流装置，其特征在于所述斜管沉淀池置于厌氧水解池和接触氧化池之间。
3.根据权利要求1所述用于生活污水处理的厌氧局部循环供氧单级回流装置，其特征在于所述循环水池底部设有循环水泵，其工作启停与污水提升泵相耦合。
4.根据权利要求1所述用于生活污水处理的厌氧局部循环供氧单级回流装置，其特征在于所述厌氧水解池和接触氧化池内安装固定式填料，其中接触氧化池水中溶解氧浓度控制在2mg/L-3mg/L之间。
5.根据权利要求1所述用于生活污水处理的厌氧局部循环供氧单级回流装置，其特征在于该装置为一体式结构，采用钢筋混凝土或全钢结构。
说明书
用于生活污水处理的厌氧局部循环供氧单级回流装置
技术领域
本实用新型涉及一种生活污水处理装置，特别涉及一种用于生活污水处理的厌氧局部循环供氧单级回流装置。
背景技术
目前，农村生活污水的处理与利用是生态型新农村建设需解决的首要问题，而农村生活污水因其不宜运输、一般采取就地处理的方式，而我国在分散型农村生活污水处理技术的开发上刚刚起步，还没有形成一种应用范围广，处理效果相当于城镇污水处理厂排放要求(G818918-2002)的技术成熟、可靠的新工艺。未经处理的农村生活污水因其分散性、总量大、高氮磷，严重破坏了河流、湖泊水体的生态平衡，污染了大量耕地，制约了我国的乡村经济发展和新农村建设进程。同时，我国乡村旅游业的飞速发展产生的污水一般都非常偏远、分散，这给集中处理带来了很大的困难。现有大型污水处理厂普遍应用的A2/O和SBR等技术存在工艺复杂、产泥量大等问题，针对水量小、水质波动大的农村生活污水处理非常不适宜，如何进一步完善设计合理、管理简单的污水资源化利用的新型工艺显得尤为重要。
因此，如何对生化性好、水量小、水质波动大的分散生活污水进行无害化处理、资源化利用，形成循环利用的再生水资源，同时减少能源消耗和污泥的产生，减轻后续污泥处理压力，提供一种效果突出的反应装置，为新农村建设提供有效解决方案，是该领域当前急待解决的难题之一。
实用新型内容
本实用新型的目的在于克服上述不足之处，提供一种对可生化性污水进行处理效果显著的适用于处理分散生活污水的厌氧局部循环供氧单级回流生物膜装置。
为实现上述目的本实用新型所采用的实施方式如下：一种用于生活污水处理的厌氧局部循环供氧单级回流装置，其特征在于该装置由初沉调节池、厌氧水解池、斜管沉淀池、接触氧化池和循环水池连接构成;所述初沉调节池前端连接进污口，中端底部设有格栅，末端底部设有污水提升泵;厌氧水解池前端上部设有布水板，末端底部设有第一排泥口，池内设有第一填料，厌氧水解池与斜管沉淀池的隔墙中上部设第一导流口;斜管沉淀池自上而下依次第一斜管、布水器和第二排泥口;斜管沉淀池与接触氧化池隔墙中上部设第二导流口，接触氧化池内自上而下依次设有风机、环形导流板、第二填料和曝气器，在曝气器下方接触氧化池末端设有第三导流口与出水循环池相连;循环水池底部设有循环水泵，中上部设第二斜管，末端设出水口。
本实用新型的有益效果是：本实用新型是一种特别适用于农村生活污水高效处理的厌氧局部循环供氧单级回流装置，该反应装置适合各类可生化有机废水的快速处理。该装置可对废水进行无害化、资源化处理，形成循环利用的再生水资源，同时减少能源消耗和污泥的产生;通过对厌氧水解池和接触氧化池内的填料形式的改变和水泵、风机运转时间的调整，可以适应不同浓度的废水处理要求。本实用新型具有建设投资少、能耗低、运行稳定，操作简便，污泥产生量小，吨水处理成本低廉等特点，便于大范围推广应用;且特别适用于公共厕所、旅游景点、农家乐等排放分散、水量水质不稳的污水处理。
总之，本实用新型结构设计合理，使用方便，应用广泛，应用效果非常显著。
