申请日2017.02.10
公开(公告)日2017.09.15
IPC分类号C02F9/04
摘要
本实用新型公开了一种集成电路污水 处理系统设备，包括高浓度废液集水池及低浓度废液集水池，所述高浓度废液集水池通过第一管道依次连通有离子交换树脂除盐器、第一碱液进料组件、双氧水进料组件、硫酸亚铁进料组件、芬顿氧化塔组件、第二碱液进料组件、凝聚反应池、平流沉淀池、转鼓过滤机及清水池，所述凝聚反应池分别与所述低浓度废液集水池、聚合氯化铝进料组件及聚丙烯酰胺进料组件连通，所述平流沉淀池的底部连通第二管道的一端，所述第二管道的另一端依次连通有泥渣储存池、泥浆泵及箱式压滤机。本实用新型的集成电路污水处理系统设备，实现对不同的浓度的废水分类处理，节省化学反应药品，结构简单。

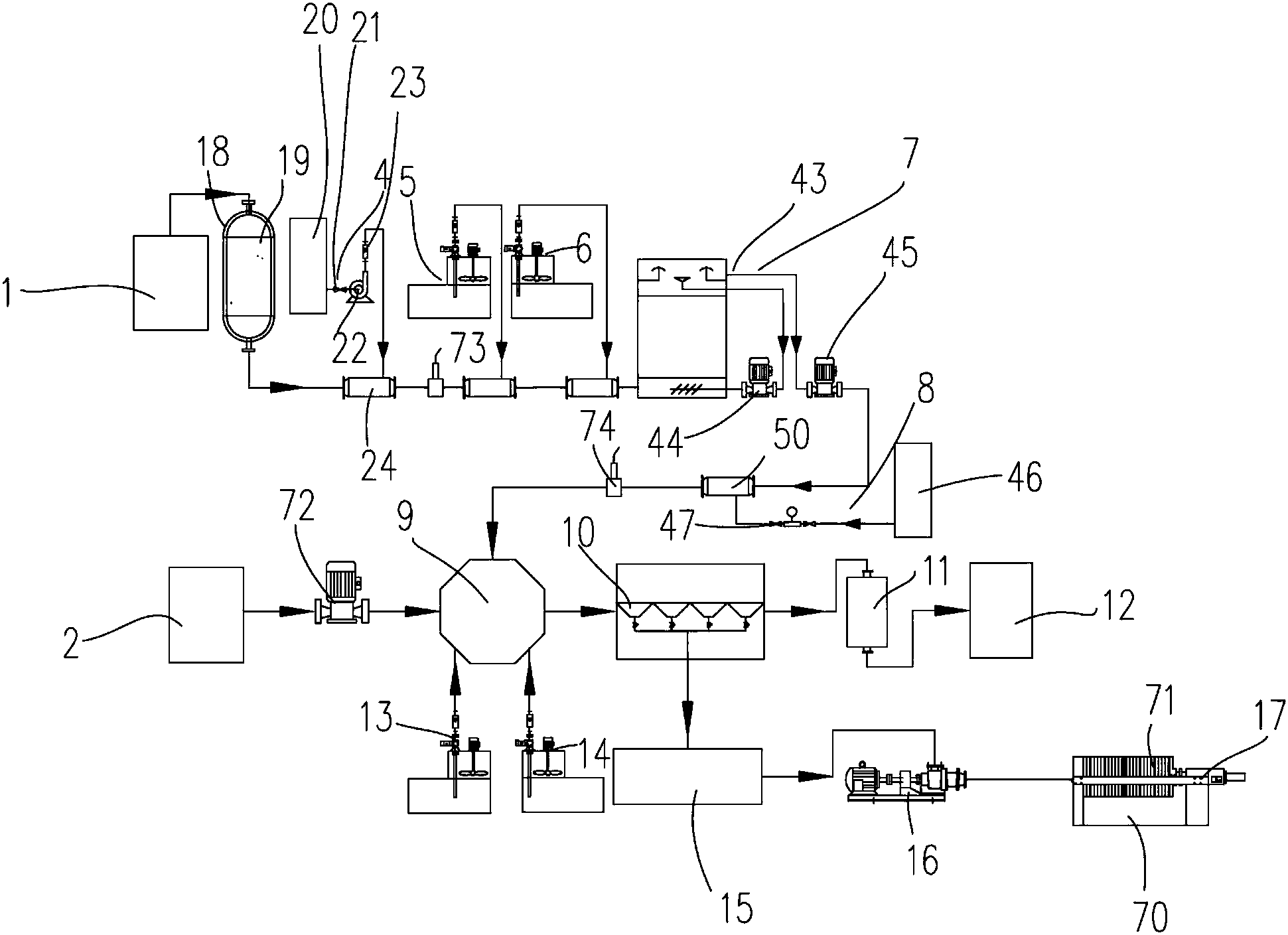

摘要附图
权利要求书
1.一种集成电路污水处理系统设备，包括高浓度废液集水池及低浓度废液集水池，其特征在于：所述高浓度废液集水池通过第一管道依次连通有离子交换树脂除盐器、第一碱液进料组件、双氧水进料组件、硫酸亚铁进料组件、芬顿氧化塔组件、第二碱液进料组件、凝聚反应池、平流沉淀池、转鼓过滤机及清水池，所述凝聚反应池分别与所述低浓度废液集水池、聚合氯化铝进料组件及聚丙烯酰胺进料组件连通，所述平流沉淀池的底部连通第二管道的一端，所述第二管道的另一端依次连通有泥渣储存池、泥浆泵及箱式压滤机。
2.根据权利要求1所述的集成电路污水处理系统设备，其特征在于：所述箱式压滤机包括机体及安装于所述机体顶部的若干块滤网。
3.根据权利要求1所述的集成电路污水处理系统设备，其特征在于：所述离子交换树脂除盐器包括壳体及设于所述壳体中部的树脂存储容器。
4.根据权利要求1所述的集成电路污水处理系统设备，其特征在于：所述第一碱液进料组件包括第一碱液储罐，所述第一碱液储罐依次连通有第一控制阀、第一离水泵、第一流量计及第一管道混合器。
5.根据权利要求1所述的集成电路污水处理系统设备，其特征在于：所述双氧水进料组件包括双氧水存储箱、双氧水抽液泵、第一搅拌构件及第二管道混合器，所述第一搅拌构件包括第一电机及与所述第一电机连接的第一搅拌棒，所述双氧水抽液泵及所述第一电机设于所述双氧水存储箱的顶部，所述双氧水抽液泵的输入端连接有双氧水吸管，所述第一搅拌棒及所述双氧水吸管置于所述双氧水存储箱的腔体内，所述双氧水抽液泵的输出端依次连接有第二流量计及所述第二管道混合器。
6.根据权利要求1所述的集成电路污水处理系统设备，其特征在于：所述硫酸亚铁进料组件包括硫酸亚铁存储箱、硫酸亚铁抽液泵、第二搅拌构件及第三管道混合器，所述第二搅拌构件包括第二电机与所述第二电机连接的第二搅拌棒，所述硫酸亚铁抽液泵及所述第二电机设于所述硫酸亚铁存储箱的顶部，所述硫酸亚铁抽液泵的输入端连接有硫酸亚铁吸管，所述第二搅拌棒及所述硫酸亚铁吸管置于所述硫酸亚铁存储箱的腔体内，所述硫酸亚铁抽液泵的输出端依次连接有第三流量计及所述第三管道混合器。
7.根据权利要求1所述的集成电路污水处理系统设备，其特征在于：所述第二碱液进料组件包括第二碱液储罐，所述第二碱液储罐依次连通有第二控制阀及第四管道混合器。
8.根据权利要求1所述的集成电路污水处理系统设备，其特征在于：所述聚合氯化铝进料组件包括聚合氯化铝存储箱、聚合氯化铝抽液泵、第三搅拌构件及第五管道混合器，所述第三搅拌构件包括第三电机与所述第三电机连接的第三搅拌棒，所述聚合氯化铝抽液泵及所述第三电机设于所述聚合氯化铝存储箱的顶部，所述聚合氯化铝抽液泵的输入端连接有聚合氯化铝吸管，所述第三搅拌棒及所述聚合氯化铝吸管置于所述合氯化铝存储箱的腔体内，所述聚合氯化铝抽液泵的输出端连接有第五流量计。
9.根据权利要求1所述的集成电路污水处理系统设备，其特征在于：所述聚丙烯酰胺进料组件包括聚丙烯酰胺存储箱、聚丙烯酰胺抽液泵、第四搅拌构件与第六管道混合器，所述第四搅拌构件包括第四电机与所述第四电机连接的第四搅拌棒，所述聚丙烯酰胺抽液泵及所述第四电机设于所述聚丙烯酰胺存储箱的顶部，所述聚丙烯酰胺抽液泵的输入端连接有聚丙烯酰胺吸管，所述第四搅拌棒及所述聚丙烯酰胺吸管置于所述聚丙烯酰胺存储箱的腔体内，所述聚丙烯酰胺抽液泵的输出端连接有第六流量计。
10.根据权利要求1所述的集成电路污水处理系统设备，其特征在于：所述低浓度废液集水池与所述凝聚反应池之间连接有抽水泵。
说明书
一种集成电路污水处理系统设备
技术领域
本实用新型涉及水处理设备，特别涉及一种集成电路污水处理系统设备。
背景技术
集成电路封装过程中，主要在磨片、划片、浸泡清洗几个生产工序产生废水，磨片及划片工序产生的废水含有大量悬浮物，化学性质较稳定，浸泡清洗产生的废水含有氨氮有机物、铜离子、锡离子。
但是，现有技术中，生产厂家主要把以上工序的污水混合集中在同一个集成电路污水处理系统设备中进行处理，该种混合废水成分复杂，现有的处理该种污水的设备对该种废水进行处理需要使用较多的化学药品进行反应，浪费较多化学药品，同时该种污水的设备结构复杂，不利于操作人员进行维护。
实用新型内容
本实用新型要解决的技术问题是提供一种集成电路污水处理系统设备，该设备实现对不同的浓度的废水分类处理，节省化学反应药品，结构简单，有利于操作人员进行维护。
为了解决上述技术问题，本实用新型的技术方案为：
一种集成电路污水处理系统设备，包括高浓度废液集水池及低浓度废液集水池，所述高浓度废液集水池通过第一管道依次连通有离子交换树脂除盐器、第一碱液进料组件、双氧水进料组件、硫酸亚铁进料组件、芬顿氧化塔组件、第二碱液进料组件、凝聚反应池、平流沉淀池、转鼓过滤机及清水池，所述凝聚反应池分别与所述低浓度废液集水池、聚合氯化铝进料组件及聚丙烯酰胺进料组件连通，所述平流沉淀池的底部连通第二管道的一端，所述第二管道的另一端依次连通有泥渣储存池、泥浆泵及箱式压滤机。
优选地，所述箱式压滤机包括机体及安装于所述机体顶部的若干块滤网。
优选地，所述离子交换树脂除盐器包括壳体及设于所述壳体中部的树脂存储容器。
优选地，所述第一碱液进料组件包括第一碱液储罐，所述第一碱液储罐依次连通有第一控制阀、第一离水泵、第一流量计及第一管道混合器。
优选地，所述双氧水进料组件包括双氧水存储箱、双氧水抽液泵、第一搅拌构件及第二管道混合器，所述第一搅拌构件包括第一电机及与所述第一电机连接的第一搅拌棒，所述双氧水抽液泵及所述第一电机设于所述双氧水存储箱的顶部，所述双氧水抽液泵的输入端连接有双氧水吸管，所述第一搅拌棒及所述双氧水吸管置于所述双氧水存储箱的腔体内，所述双氧水抽液泵的输出端依次连接有第二流量计及所述第二管道混合器。
优选地，所述硫酸亚铁进料组件包括硫酸亚铁存储箱、硫酸亚铁抽液泵、第二搅拌构件及第三管道混合器，所述第二搅拌构件包括第二电机与所述第二电机连接的第二搅拌棒，所述硫酸亚铁抽液泵及所述第二电机设于所述硫酸亚铁存储箱的顶部，所述硫酸亚铁抽液泵的输入端连接有硫酸亚铁吸管，所述第二搅拌棒及所述硫酸亚铁吸管置于所述硫酸亚铁存储箱的腔体内，所述硫酸亚铁抽液泵的输出端依次连接有第三流量计及所述第三管道混合器。
优选地，所述第二碱液进料组件包括第二碱液储罐，所述第二碱液储罐依次连通有第二控制阀及第四管道混合器。
优选地，所述聚合氯化铝进料组件包括聚合氯化铝存储箱、聚合氯化铝抽液泵、第三搅拌构件及第五管道混合器，所述第三搅拌构件包括第三电机与所述第三电机连接的第三搅拌棒，所述聚合氯化铝抽液泵及所述第三电机设于所述聚合氯化铝存储箱的顶部，所述聚合氯化铝抽液泵的输入端连接有聚合氯化铝吸管，所述第三搅拌棒及所述聚合氯化铝吸管置于所述合氯化铝存储箱的腔体内，所述聚合氯化铝抽液泵的输出端连接有第五流量计。
优选地，所述聚丙烯酰胺进料组件包括聚丙烯酰胺存储箱、聚丙烯酰胺抽液泵、第四搅拌构件与第六管道混合器，所述第四搅拌构件包括第四电机与所述第四电机连接的第四搅拌棒，所述聚丙烯酰胺抽液泵及所述第四电机设于所述聚丙烯酰胺存储箱的顶部，所述聚丙烯酰胺抽液泵的输入端连接有聚丙烯酰胺吸管，所述第四搅拌棒及所述聚丙烯酰胺吸管置于所述聚丙烯酰胺存储箱的腔体内，所述聚丙烯酰胺抽液泵的输出端连接有第六流量计。
优选地，所述低浓度废液集水池与所述凝聚反应池之间连接有抽水泵。
采用上述技术方案，浸泡清洗废水置于高浓度废液池连接离子交换树脂除盐器、第一碱液进料组件、双氧水进料组件、硫酸亚铁进料组件、芬顿氧化塔组件、第二碱液进料组件、凝聚反应池、平流沉淀池、转鼓过滤机及清水池，磨片、划片清洗、浸泡清洗置于低浓度废液集水池连接凝聚反应池、平流沉淀池、转鼓过滤机及清水池外排，以上组件相配合根据不同种类废水的分类处理，操作人员可根据不同种类的污水利用第一碱液进料组件、双氧水进料组件、硫酸亚铁进料组件输送不同需求的反应药物，较现有技术下的混合污水处理设备节省反应药物，平流沉淀池看分离出污水处理后的泥浆流到泥渣储存池通过泥浆泵抽取到箱式压滤机，操作人员在箱式压滤机抽出污泥块即可，整体结构更加简单，操作人员维护更加方便。
