申请日2017.01.23
公开(公告)日2017.06.13
IPC分类号C02F9/14
摘要
本发明公开了一种用于化工污水处理的智能管控系统，云服务器用于存储污水水质参数和调节参数，并匹配污水分析模块上传的污水水质参数，云服务器获取污水分析模块采集的污水水质参数后与存储的污水水质参数进行比对;报警模块获取水质检测信息并与预存储的达标水质参数进行比对。本发明通过大数据管理模式处理水质污染，收集不同地区污水处理的工艺参数，形成参数大数据库，从而可以直接从云服务器中直接下载设备参数，在处理过程中对设备参数的处理策略进行完善，避免了现有条件下许多化工污水处理厂使用同一套参数处理不同排放污水的情况，克服思维定势，以使得化工污水处理能达到最佳效果。

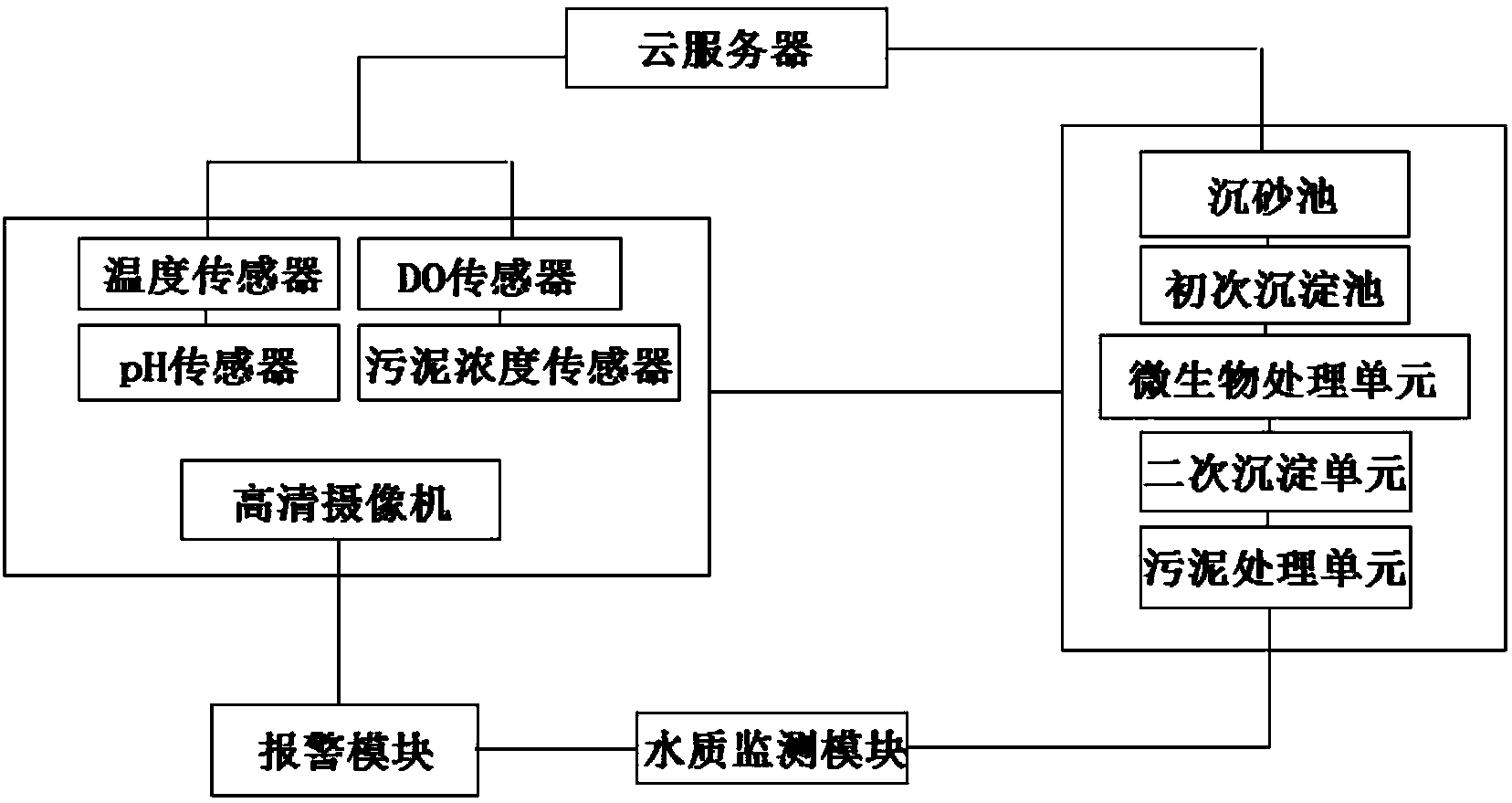

摘要附图
权利要求书
1.一种用于化工污水处理的智能管控系统，其特征在于，包括云服务器、污水分析模块、污水处理模块、水质检测模块、报警模块;
所述云服务器用于存储污水水质参数和调节参数，并匹配污水分析模块上传的污水水质参数，所述云服务器发送调节参数至污水处理模块;
所述污水分析模块用于分析并记录污水水质参数，并将水质参数上传至云服务器，所述污水分析模块包括高清摄像机、温度传感器、DO传感器、pH传感器、污泥浓度传感器;
所述污水处理模块获取存储于云服务器中的调节参数后对污水进行处理，所述污水处理模块包括沉砂池、初次沉淀池、微生物处理单元、二次沉淀池和污泥处理单元;
所述水质检测模块通过人工检测的方式对经过处理的污水进行检测，并将水质检测信息发送至报警模块;
所述报警模块获取水质检测信息并与预存储的达标水质参数进行比对。
2.根据权利要求1所述的一种用于化工污水处理的智能管控系统，其特征在于：所述污水水质参数包括污水温度、pH值、污泥浓度、污水溶氧量。
3.根据权利要求1所述的一种用于化工污水处理的智能管控系统，其特征在于：所述调节参数包括沉砂池、初次沉淀池、微生物处理单元、二次沉淀池和污泥处理单元中设置的水质处理设备的运行参数。
4.根据权利要求1所述的一种用于化工污水处理的智能管控系统，其特征在于：所述云服务器获取污水分析模块采集的污水水质参数后与存储的污水水质参数进行比对，之后将与匹配成功的污水水质参数关联的调节参数发送至污水处理模块，所述污水处理模块将获取的调节参数传输至各处理单元中设置的水质处理设备上。
5.根据权利要求1所述的一种用于化工污水处理的智能管控系统，其特征在于：所述高清摄像机用于监控污水视频图片，所述高清摄像机将采集的视频图片发送至报警模块。
6.根据权利要求1所述的一种用于化工污水处理的智能管控系统，其特征在于：所述报警模块判断水质是否达标，若不达标，则报警模块播放报警音频并展示高清摄像机采集的视频图片，否则，报警模块将调节参数与污水水质参数关联后上传至云服务器。
说明书
一种用于化工污水处理的智能管控系统
技术领域
本发明属于化工污水处理技术领域，特别是涉及一种用于化工污水处理的智能管控系统。
背景技术
化工厂作为用水大户，年新鲜水用量一般为几百万立方米，水的重复利用率低，同时外排污水几百万立方米，不仅浪费大量水资源，也造成环境污染，并且水资源的短缺已对这些工业用水大户的生产造成威胁。
化工污水是指化工厂生产产品过程中所生产的污水，如生产乙烯、聚乙烯、橡胶、聚酯、甲醇、乙二醇、油品罐区、空分空压站等装置的含油废水，经过生化处理后，一般可达到国家二级排放标准，现由于水资源的短缺，需将达到排放标准的水再经过进一步深度处理后，达到工业补水要求的回收利用。
但是，现有技术的化工污水处理系统往往使用通用型工业污水处理标准，不能满足化工污水处理的特殊需求;现有技术的化工污水处理系统往往结构简单，处理效率低下;现有技术的化工污水处理系统往往不设有雾化加药装置，药品了浪费严重。
发明内容
本发明的目的在于提供一种用于化工污水处理的智能管控系统，收集不同地区污水处理的工艺参数，形成参数大数据库，通过大数据管理模式处理水质污染，在处理过程中对设备参数的处理策略进行完善。
本发明是通过以下技术方案实现的：
一种用于化工污水处理的智能管控系统，包括云服务器、污水分析模块、污水处理模块、水质检测模块、报警模块;
所述云服务器用于存储污水水质参数和调节参数，并匹配污水分析模块上传的污水水质参数，所述云服务器发送调节参数至污水处理模块;
所述污水分析模块用于分析并记录污水水质参数，并将水质参数上传至云服务器，所述污水分析模块包括高清摄像机、温度传感器、DO传感器、pH传感器、污泥浓度传感器，
所述污水处理模块获取存储于云服务器中的调节参数后对污水进行处理，所述污水处理模块包括沉砂池、初次沉淀池、微生物处理单元、二次沉淀池和污泥处理单元;
所述水质检测模块通过人工检测的方式对经过处理的污水进行检测，并将水质检测信息发送至报警模块;
所述报警模块获取水质检测信息并与预存储的达标水质参数进行比对。
进一步地，所述污水水质参数包括污水温度、pH值、污泥浓度、污水溶氧量。
进一步地，所述调节参数包括沉砂池、初次沉淀池、微生物处理单元、二次沉淀池和污泥处理单元中设置的水质处理设备的运行参数。
进一步地，所述云服务器获取污水分析模块采集的污水水质参数后与存储的污水水质参数进行比对，之后将与匹配成功的污水水质参数关联的调节参数发送至污水处理模块，所述污水处理模块将获取的调节参数传输至各处理单元中设置的水质处理设备上。
进一步地，所述高清摄像机用于监控污水视频图片，所述高清摄像机将采集的视频图片发送至报警模块。
进一步地，所述报警模块判断水质是否达标，若不达标，则报警模块播放报警音频并展示高清摄像机采集的视频图片，否则，报警模块将调节参数与污水水质参数关联后上传至云服务器。
本发明具有以下有益效果：
本发明通过对处理前的污水水质进行检测，并将检测参数和设备参数存储在云服务器中，通过大数据管理模式处理水质污染，收集不同地区污水处理的工艺参数，形成参数大数据库，从而可以直接从云服务器中直接下载设备参数，在处理过程中对设备参数的处理策略进行完善，避免了现有条件下许多化工污水处理厂使用同一套参数处理不同排放污水的情况，克服思维定势，以使得化工污水处理能达到最佳效果。
当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。
