申请日2017.03.16
公开(公告)日2017.07.07
IPC分类号E03C1/264; B08B9/043
摘要
本申请公开了一种自动清洁污水管道组件，该组件包括水槽、开设在水槽中部的漏水口、放置在漏水口上的水槽盖、固定在水槽下方对应漏水口安装的排水管、安装在排水管底端的集杂盒以及垂直于排水管底端安装的出水管;还包括穿过排水管的底部封口的管状过滤袋;过滤袋的底端外部设置有柔性卡扣;集杂盒的内底面开设有卡住卡扣的凹槽;水槽绕漏水口开设有一圈环形槽;环形槽的内底面均匀设置有微型卡槽;水槽盖对应卡槽向设置有卡柱;过滤袋的顶端设置有一节用于固定在环形槽内的弹性定位部。本申请通过在水槽的下水管内套入过滤袋避免了拆卸排水管，清洁方便，保障了水池的洁净度和使用方便性。
摘要附图
权利要求书

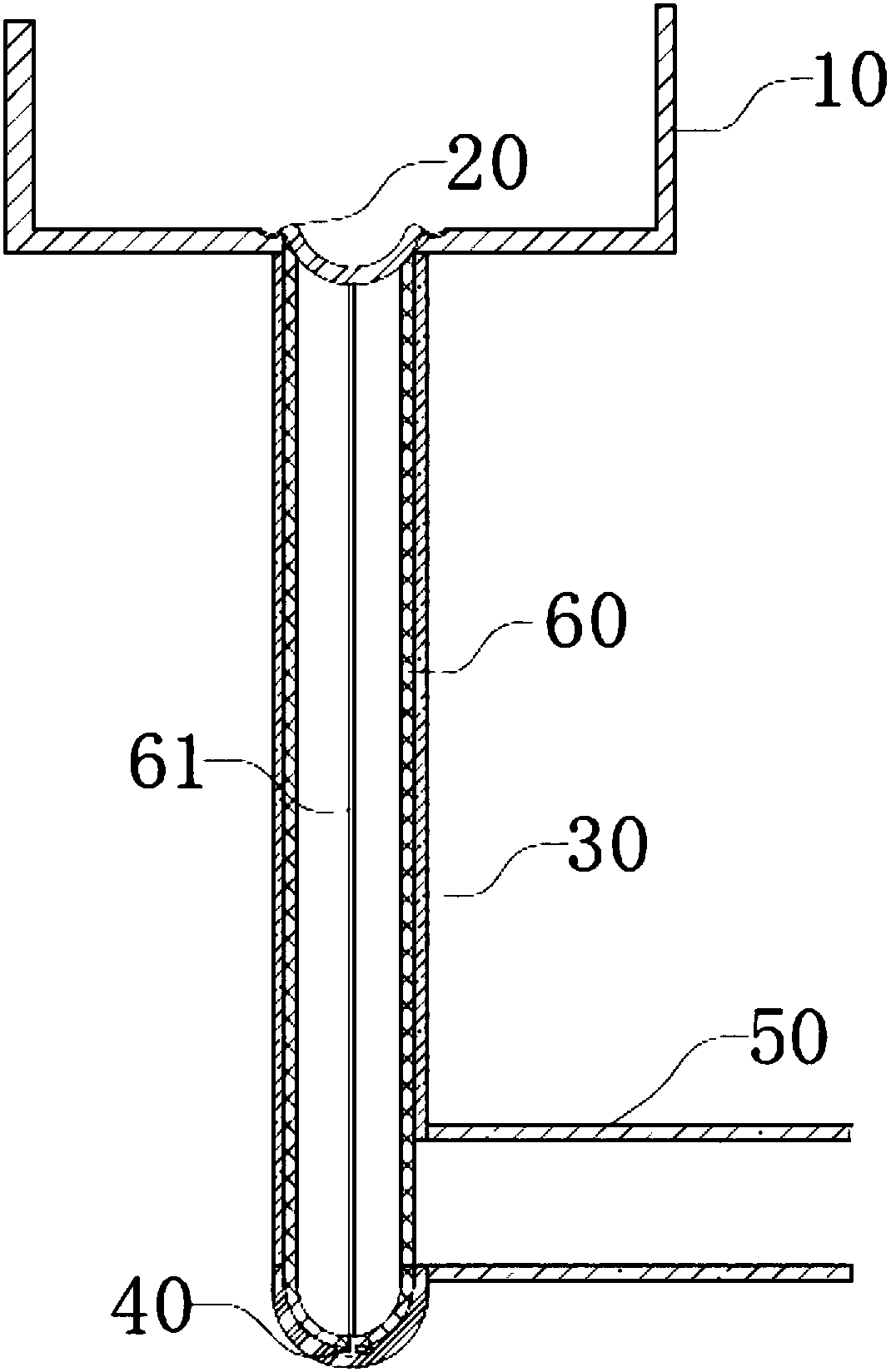

1.一种自动清洁污水管道组件，其特征在于，包括水槽(10)、开设在水槽(10)中部的漏水口、放置在漏水口上的水槽盖(20)、固定在水槽(10)下方对应漏水口安装的排水管(30)、安装在排水管(30)底端的集杂盒(40)以及垂直于排水管(30)底端安装的出水管(50);还包括穿过所述排水管(30)的底部封口的管状过滤袋(60);所述过滤袋(60)的底端外部设置有柔性卡扣;所述集杂盒的内底面开设有卡住所述卡扣的凹槽;所述水槽(10)绕所述漏水口开设有一圈环形槽;所述环形槽的内底面均匀设置有微型卡槽;所述水槽盖(20)对应所述卡槽向设置有卡柱;所述过滤袋(60)的顶端设置有一节用于固定在环形槽内的弹性定位部。
2.根据权利要求1所述的自动清洁污水管道组件，其特征在于，所述过滤袋(60)的底端内部设置有柔性拉条(61);所述水槽盖(20)的底端面对应所述柔性拉条(61)的顶端开设有盲孔。
3.根据权利要求2所述的自动清洁污水管道组件，其特征在于，还包括柔性管状网架，所述网架套在所述过滤袋(60)外;所述过滤袋(60)与所述网架的接触面通过点热熔粘结。
4.根据权利要求3所述的自动清洁污水管道组件，其特征在于，还包括可在排水管(30)内上下移动的清洁刷(70)。
5.根据权利要求4所述的自动清洁污水管道组件，其特征在于，所述清洁刷(70)包括刷杆(71)、均匀通过弹簧固定在刷杆底部侧边的刷条(72);所述刷条(72)面向所述刷杆(71)的一侧固定有绳体;所述绳体穿过刷杆(71)中心的腔体从刷杆(71)的顶端伸出。
6.根据权利要求5所述的自动清洁污水管道组件，其特征在于，所述刷杆(71)的顶端水平伸出有绕线杆。
说明书
一种自动清洁污水管道组件
技术领域
本公开一般涉及自动清洁设备的领域，具体涉及一种自动清洁污水管道组件。
背景技术
在厨房，洗菜洗碗水池是一个非常重要的地方，现有的水池在出水口都有过滤盖以及在池子的下方也有集杂管或者集杂盒进行二次过滤;但是由于饭菜在清洗中有很多碎屑结合油污粘结在水管的侧壁，时间久了，造成水管的堵塞。
发明内容
鉴于现有技术中的上述缺陷或不足，期望提供一种自动清洁污水管道组件。
第一方面本申请提供一种自动清洁污水管道组件，该组件包括水槽、开设在水槽中部的漏水口、放置在漏水口上的水槽盖、固定在水槽下方对应漏水口安装的排水管、安装在排水管底端的集杂盒以及垂直于排水管底端安装的出水管;还包括穿过所述排水管的底部封口的管状过滤袋;所述过滤袋的底端外部设置有柔性卡扣;所述集杂盒的内底面开设有卡住所述卡扣的凹槽;所述水槽绕所述漏水口开设有一圈环形槽;所述环形槽的内底面均匀设置有微型卡槽;所述水槽盖对应所述卡槽向设置有卡柱;所述过滤袋的顶端设置有一节用于固定在环形槽内的弹性定位部。
根据本申请某些实施例的技术方案，所述过滤袋的底端内部设置有柔性拉条;所述水槽盖的底端面对应所述柔性拉条的顶端开设有盲孔。
根据本申请某些实施例的技术方案，还包括柔性管状网架，所述网架套在所述过滤袋外;所述过滤袋与所述网架的接触面通过点热熔粘结。
根据本申请某些实施例的技术方案，还包括可在排水管内上下移动的清洁刷。
根据本申请某些实施例的技术方案，所述清洁刷包括刷杆、均匀通过弹簧固定在刷杆底部侧边的刷条;所述刷条面向所述刷杆的一侧固定有绳体;所述绳体穿过刷杆中心的腔体从刷杆的顶端伸出。
根据本申请某些实施例的技术方案，所述刷杆的顶端水平伸出有绕线杆。
综上所述，本申请通过在水槽的下水管内套入过滤袋，对微小的杂质和油污进行过滤收集，可定期将过滤袋取出进行清洁，避免了拆卸排水管，清洁方便，保障了水池的洁净度和使用方便性。
