申请日2017.03.16
公开(公告)日2017.06.30
IPC分类号C02F3/32; C02F3/34; C02F101/10; C02F101/16; C02F101/30
摘要

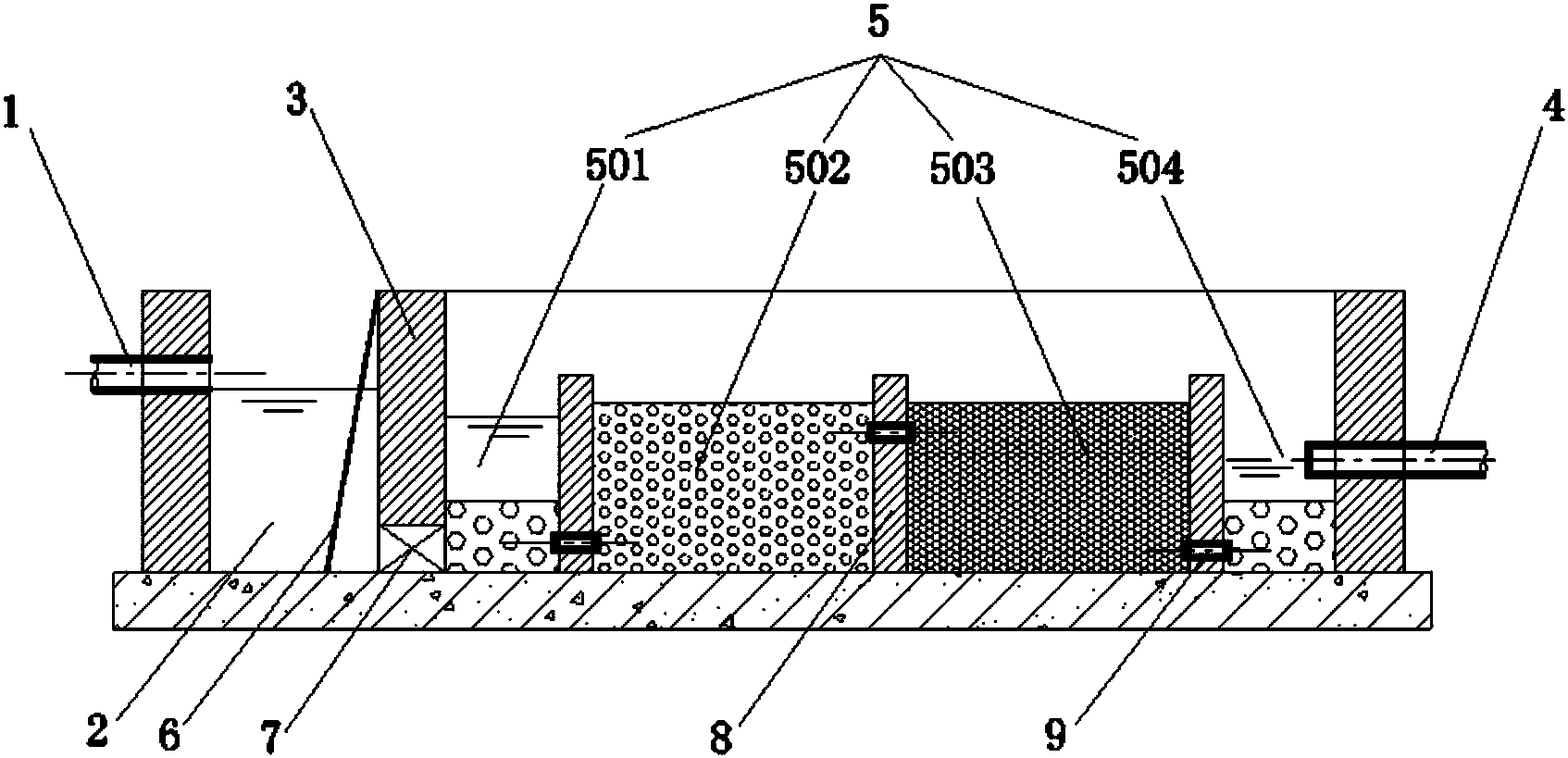

本发明提供了农村联户污水处理设施，包括依次连接的进水管(1)、格栅井(2)、水池(3)、出水管(4)，所述格栅井(2)中设置有格栅(6)，与所述格栅井(2)连接的水池(3)侧壁上开设有过水孔(7)，所述水池(3)内设置有人工湿地(5)，所述人工湿地(5)包括由左至右依次连接的第一湿地(501)、第二湿地(502)、第三湿地(503)、第四湿地(504)，湿地内均铺设有砾石，所述第一湿地(501)、第四湿地(504)内砾石上种植有大聚藻(10)，所述第二湿地(502)、第三湿地(503)内砾石上种植有水生湿地植物(11)。该设施出水可达到一级B标准，实现污水的资源化利用，美化农村环境，实现环境效益和经济效益双丰收。
摘要附图
权利要求书
1.一种农村联户污水处理设施，其特征在于：包括依次连接的进水管(1)、格栅井(2)、水池(3)、出水管(4)，所述格栅井(2)中设置有格栅(6)，与所述格栅井(2)连接的水池(3)侧壁上开设有过水孔(7)，所述水池(3)内设置有人工湿地(5)，所述人工湿地(5)包括由左至右依次连接的第一湿地(501)、第二湿地(502)、第三湿地(503)、第四湿地(504)，所述第一湿地(501)、第二湿地(502)、第三湿地(503)、第四湿地(504)内均铺设有砾石，所述第一湿地(501)、第四湿地(504)内砾石上种植有大聚藻(10)，所述第二湿地(502)、第三湿地(503)内砾石上种植有水生湿地植物(11)。
2.根据权利要求1所述的农村联户污水处理设施，其特征在于：所述第一湿地(501)和第二湿地(502)之间、第二湿地(502)和第三湿地(503)之间、第三湿地(503)和第四湿地(504)之间均设置有隔墙(8)，所述隔墙(8)上设置有过水管(9)。
3.根据权利要求2所述的农村联户污水处理设施，其特征在于：每列隔墙(8)上设置有7根过水管(9)，每列隔墙(8)上的过水管(9)之间间距为0.2m。
4.根据权利要求1所述的农村联户污水处理设施，其特征在于：所述第一湿地(501)、第二湿地(502)、第三湿地(503)、第四湿地(504)内铺设砾石的厚度依次为200-300mm、550-650mm、550-650mm、200-300mm。
5.根据权利要求4所述的农村联户污水处理设施，其特征在于：所述第一湿地(501)和第四湿地(504)内铺设砾石的厚度相等，所述第二湿地(502)和第三湿地(503)内铺设砾石的厚度相等。
6.根据权利要求4所述的农村联户污水处理设施，其特征在于：所述第一湿地(501)、第二湿地(502)、第三湿地(503)、第四湿地(504)内铺设砾石的粒径依次为80-100mm、30-50mm、20-30mm、80-100mm。
7.根据权利要求6所述的农村联户污水处理设施，其特征在于：所述第一湿地(501)、第二湿地(502)、第三湿地(503)、第四湿地(504)的净空尺寸分别为200×1500mm～600×1500mm、800×1500mm～1200×1500mm、800×1500mm～1200×1500mm、200×1500mm～600×1500mm。
8.根据权利要求1所述的农村联户污水处理设施，其特征在于：所述格栅井(2)的净空尺寸为0.6×0.6×1.0m。
9.根据权利要求1所述的农村联户污水处理设施，其特征在于：所述水生湿地植物(11)包括水葫芦、香蒲、李氏禾、浮萍、美人蕉。
说明书
一种农村联户污水处理设施
技术领域
本发明属于污水处理技术领域，具体涉及一种农村联户污水处理设施，处理水量不超过1.50m3/d。
背景技术
农村在村民居住相对集中的院落内，各户共用排水沟，污水集中排出，影响了农村环境卫生和广大农民的身体健康，制约了农村经济的进一步发展。为尽快有效地控制污染，实现农村经济与生态环境的协调发展，提高农村的环境质量，建设农村散户污水处理设施是十分必要的。
发明内容
有鉴于此，本发明提供了一种农村联户污水处理设施,解决了农村联户污水收集及污水处理的问题。
一种农村联户污水处理设施，包括依次连接的进水管、格栅井、水池、出水管，所述格栅井中设置有格栅，与所述格栅井连接的水池侧壁上开设有过水孔，所述水池内设置有人工湿地，所述人工湿地包括由左至右依次连接的第一湿地、第二湿地、第三湿地、第四湿地，所述第一湿地、第二湿地、第三湿地、第四湿地内均铺设有砾石，所述第一湿地、第四湿地内砾石上种植有大聚藻，所述第二湿地、第三湿地内砾石上种植有水生湿地植物。
优选的，所述第一湿地和第二湿地之间、第二湿地和第三湿地之间、第三湿地和第四湿地之间均设置有隔墙，所述隔墙上设置有过水管。
进一步优选的，每列隔墙上设置有7根过水管，每列隔墙上的过水管之间间距为0.2m。
优选的，所述第一湿地、第二湿地、第三湿地、第四湿地内铺设砾石的厚度依次为200-300mm、550-650mm、550-650mm、200-300mm。
进一步优选的，所述第一湿地和第四湿地内铺设砾石的厚度相等，所述第二湿地和第三湿地内铺设砾石的厚度相等。
进一步优选的，所述第一湿地、第二湿地、第三湿地、第四湿地内铺设砾石的粒径依次为80-100mm、30-50mm、20-30mm、80-100mm。
更加优选的，所述第一湿地、第二湿地、第三湿地、第四湿地的净空尺寸分别为200×1500mm～600×1500mm、800×1500mm～1200×1500mm、800×1500mm～1200×1500mm、200×1500mm～600×1500mm。
优选的，所述格栅井净空尺寸为0.6×0.6×1.0m。
优选的，所述水生湿地植物包括水葫芦、香蒲、李氏禾、浮萍、美人蕉。
本发明的有益效果是：本发明具有美化农村环境，简单实用，不易堵塞，性能稳定，出水水质好，投资低，管理方便，运行费用低，占地面积小、净化单元布置合理等特点，从根本上解决了现有农村污水处理设施净化效果差的问题，通过这种设施，出水可达到一级B标准，实现污水的资源化利用，具有一定的经济效益，最为重要的是美化了农村环境，实现环境效益和经济效益双丰收
