申请日2017.03.16
公开(公告)日2017.07.25
IPC分类号C02F3/32; C02F3/28
摘要
本发明公开了一种农村散户污水处理设施，包括池体，池体上相对设置的第一侧壁和第二侧壁之间水平方向上依次设置有厌氧调蓄池、第一花墙、微型人工湿地、第二花墙和出水渠;所述第一侧壁上设有进水管，第二侧壁上设有出水管，所述进水管的水平位置在出水管的水平位置之上;所述池体的进水管及进水管水平位置以下的池体结构均置于地面以下;所述微型人工湿地水平方向上依次设置有第一砾石层、第二砾石层、第三砾石层和第四砾石层;所述第一砾石层、第二砾石层、第三砾石层和第四砾石层上种植有水生湿地植物。所述污水处理设施具有美化农村环境，简单实用，不易堵塞，性能稳定，出水水质好，投资低，管理方便，运行费用低，占地面积小等特点。

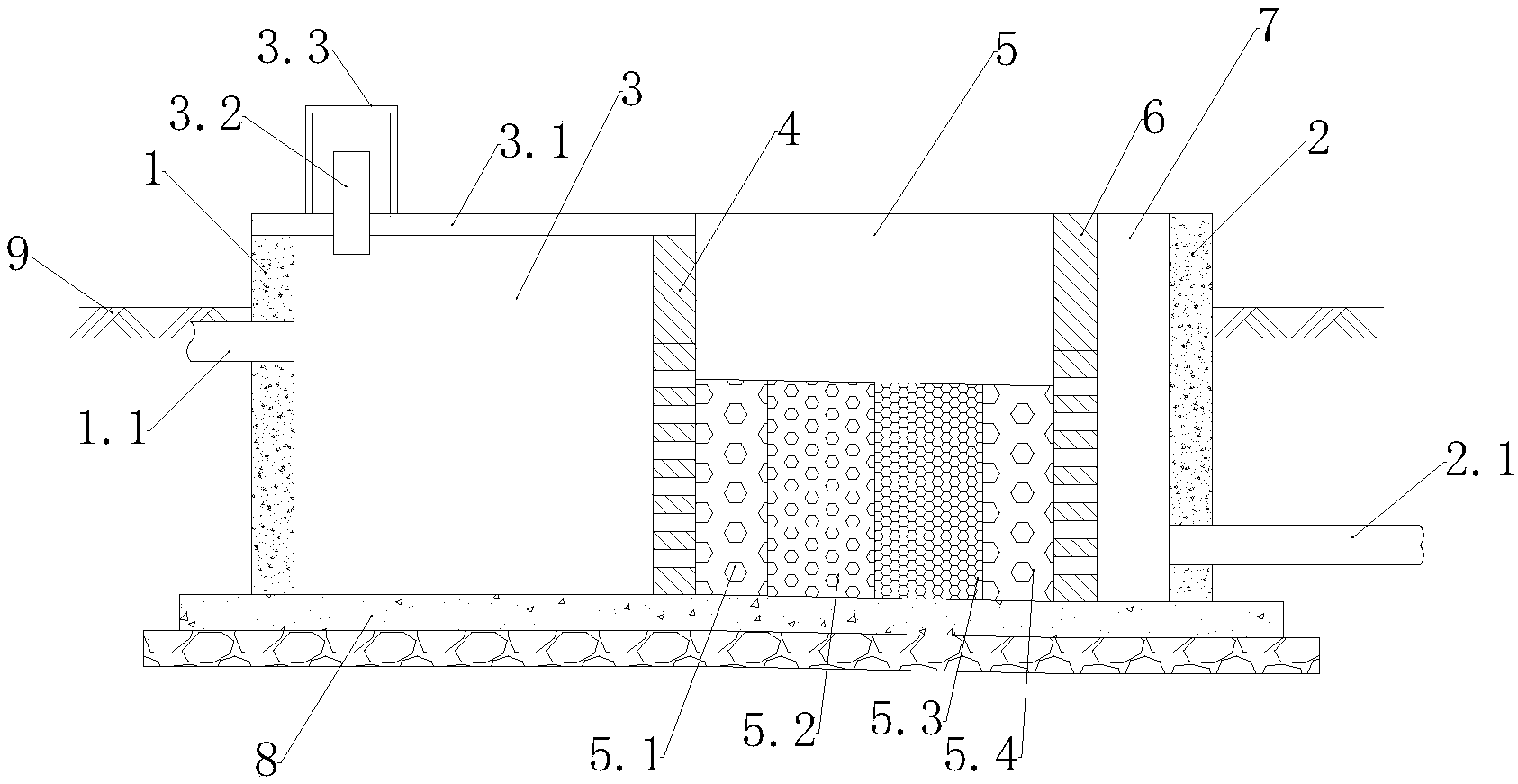

摘要附图
权利要求书
1.一种农村散户污水处理设施，其特征在于，包括池体，所述池体上相对设置的第一侧壁(1)和第二侧壁(2)之间水平方向上依次设置有厌氧调蓄池(3)、第一花墙(4)、微型人工湿地(5)、第二花墙(6)和出水渠(7)，所述厌氧调蓄池(3)与第一侧壁(1)相邻;所述第一侧壁(1)上设有进水管(1.1)，第二侧壁(2)上设有出水管(2.1)，所述进水管(1.1)的水平位置在出水管(2.1)的水平位置之上;所述池体的进水管(1.1)及进水管(1.1)水平位置以下的池体结构均置于地面以下;所述第一花墙(4)和第二花墙(6)之间为微型人工湿地(5)，所述微型人工湿地(5)水平方向上依次设置有第一砾石层(5.1)、第二砾石层(5.2)、第三砾石层(5.3)和第四砾石层(5.4)，所述第一花墙(4)与第一砾石层(5.1)相邻;所述进水管(1.1)下缘水平位置在所述第一砾石层(5.1)、第二砾石层(5.2)、第三砾石层(5.3)和第四砾石层(5.4)顶端水平位置之上;所述第一砾石层(5.1)、第二砾石层(5.2)、第三砾石层(5.3)和第四砾石层(5.4)上种植有水生湿地植物。
2.根据权利要求1所述的一种农村散户污水处理设施，其特征在于，所述第一砾石层(5.1)和第四砾石层(5.4)所含砾石的直径均为80～100mm;所述第二砾石层(5.2)所含砾石的直径为30～50mm;所述第三砾石层(5.3)所含砾石的直径为20～30mm。
3.根据权利要求2所述一种农村散户污水处理设施，其特征在于，所述第一砾石层(5.1)和第四砾石层(5.4)在水平水流方向上的厚度为150mm-250mm;所述第二砾石层(5.2)和第三砾石层(5.3)在水平水流方向上的厚度为250mm-350mm。
4.根据权利要求3所述一种农村散户污水处理设施，其特征在于：所述第一砾石层(5.1)、第二砾石层(5.2)、第三砾石层(5.3)和第四砾石层(5.4)的顶端距池体底部(8)的高度为500mm-700mm;所述出水管(2.1)下缘距池体底部的高度为80mm-400mm。
5.根据权利要求1所述一种农村散户污水处理设施，其特征在于，所述厌氧调蓄池(3)顶端设有盖板(3.1);所述盖板(3.1)上设置有通气管(3.2);所述通气管(3.2)上设有管罩(3.3)。
6.根据权利要求1所述一种农村散户污水处理设施，其特征在于，所述第一花墙(4)和第二花墙(6)的厚度为100-140mm、孔径为DN50。
7.根据权利要求1所述一种农村散户污水处理设施，其特征在于，所述水生湿地植物为水葫芦、香蒲、李氏禾、浮萍、美人蕉中的一种或几种。
8.根据权利要求1所述一种农村散户污水处理设施，其特征在于，所述池体底部(8)为混凝土地板;池体所有侧壁厚度为100-140mm。
9.根据权利要求1-8任一权利要求所述的农村散户污水处理设施进行污水处理的方法，其特征在于：污水从进水管(1.1)流入厌氧调蓄池(3)，以水平流方式依次通过第一花墙(4)、第一砾石层(5.1)、第二砾石层(5.2)、第三砾石层(5.3)、第四砾石层(5.4)和第二花墙(6)，汇集到出水渠(7)中，通过出水管(2.1)流出。
10.根据权利要求9所述的污水处理方法，其特征在于，所述污水处理量不超过0.50m3/d。
说明书
一种农村散户污水处理设施
技术领域
本发明涉及市政工程中农村散户的污水处理领域，具体为一种农村散户污水处理设施。
背景技术
城市里面收集的污水都要到污水厂去处理，然后处理后的水在用回至河道，或者其他用途，不能直接排放;而农村污水设施建设滞后，污水无序排放，影响了农村环境卫生和广大农民的身体健康，制约了农村经济的进一步发展。现有的农村污水处理多用垂直型水流处理、加药等方式，垂直型负荷低，受气候影响大，且卫生条件不是很好，容易引起夏季滋生蚊蝇，冬季低温结冰等问题，且处理效果一般;污水加药对出水水质有影响，为尽快有效地控制污染，便捷农村污水处理方式，提高出水水质，实现农村经济与生态环境的协调发展，提高农村的环境质量，建设农村散户污水处理设施是十分必要的。
发明内容
为了解决上述问题，本发明提供了一种农村散户污水处理设施，所述污水处理设施具有美化农村环境，简单实用，不易堵塞，性能稳定，出水水质好，投资低，管理方便，运行费用低，占地面积小等特点。
本发明的技术方案为：一种农村散户污水处理设施，其特征在于，包括池体，所述池体上相对设置的第一侧壁和第二侧壁之间水平方向上依次设置有厌氧调蓄池、第一花墙、微型人工湿地、第二花墙和出水渠，所述厌氧调蓄池与第一侧壁相邻;所述第一侧壁上设有进水管，第二侧壁上设有出水管，所述进水管的水平位置在出水管的水平位置之上;所述池体的进水管及进水管水平位置以下的池体结构均置于地面以下;所述第一花墙和第二花墙之间为微型人工湿地，所述微型人工湿地水平方向上依次设置有第一砾石层、第二砾石层、第三砾石层和第四砾石层，所述第一花墙与第一砾石层相邻;所述进水管下缘水平位置在所述第一砾石层、第二砾石层、第三砾石层和第四砾石层顶端水平位置之上;所述第一砾石层、第二砾石层、第三砾石层和第四砾石层上种植有水生湿地植物。
所述第一砾石层和第四砾石层所含砾石的直径均为80～100mm;所述第二砾石层所含砾石的直径为30～50mm;所述第三砾石层所含砾石的直径为20～30mm。
所述第一砾石层和第四砾石层在水平水流方向上的厚度为150mm-250mm;所述第二砾石层和第三砾石层在水平水流方向上的厚度为250mm-350mm。
所述第一砾石层、第二砾石层、第三砾石层和第四砾石层的顶端距池体底部的高度为500mm-700mm;所述出水管下缘距池体底部的高度为80mm-400mm。
所述厌氧调蓄池顶端设有盖板;所述盖板上设置有通气管;所述通气管上设有管罩。
所述第一花墙和第二花墙的厚度为100-140mm、孔径为DN50。
所述水生湿地植物为水葫芦、香蒲、李氏禾、浮萍、美人蕉中的一种或几种。
所述池体底部为混凝土地板;池体所有侧壁厚度为100-140mm。
一种农村散户污水处理设施进行污水处理的方法，其特征在于：污水从进水管流入厌氧调蓄池，以水平流方式依次通过第一花墙、第一砾石层、第二砾石层、第三砾石层、第四砾石层和第二花墙，汇集到出水渠中，通过出水管流出。
所述污水处理量不超过0.50m3/d。
本发明的有益效果为：
1、本发明所述污水处理设置是利用水平流进行污水处理，水平流一方面可以充分利用砾石表面生长的生物膜、丰富的根系及砾石的截留等的作用,以提高其处理效果和处理能力;另一方面本发明所述池体净化水的部分在地面下，水流全部以水平流方式在地面下流动,故具有保温性能好、处理效果受气候影响小、卫生条件较好、负荷高、处理效果好，受气候影响小，处理后排放农田或者就近储存。
2、所述污水处理设施中设有厌氧调蓄池，可以沉淀一部分杂质，第一砾石层和第四砾石层的砾石粒径两头大，第二砾石层和第三砾石层的砾石粒径相对较小，同时花墙的孔径也较小，只有50mm，另外散户污水处理量小，不超过0.50m3/d，所述因素确保了砾石层不容易堵塞。
3、砾石层上水生植物的根部贯穿于土层、砾石和水体中，水生植物根部富集了大量微生物，进一步减少污染物，同时根部吸收氮、磷等做为营养物质，提高出水水质，水生植物还具有一定的景观观赏功能。
4、定期收割和清理植物，一定时间以后，可以拔出水生植物，带出砾石中的杂质;定期处理厌氧调蓄池和出水渠底部沉积的杂质，可保证所述污水处理设施常年使用。
