申请日2017.03.16
公开(公告)日2017.08.18
IPC分类号C02F9/10
摘要
本发明公开了一种废水净化装置，包括预处理单元、快渗处理单元和深度处理单元，待处理废水依次经过预处理单元、快渗处理单元和深度处理单元;所述快渗处理单元包括快渗内池、快渗外池，待处理废水经过快渗内池进入快渗外池;所述深度处理单元由蒸馏池组成，蒸馏池的进水口与快渗外池连接，所述蒸馏池的出口设置有冷凝装置，所述蒸馏池的中部设置有若干组UV灯组。本发明的有益效果：通过预处理单元、快渗处理单元和深度处理单元，本发明不仅可以截留生活废水中的毛发皮屑、悬浮物等杂质，同时UV灯组杀灭废水中残余的细菌、真菌、病毒等有害微生物，进一步优化出水水质。

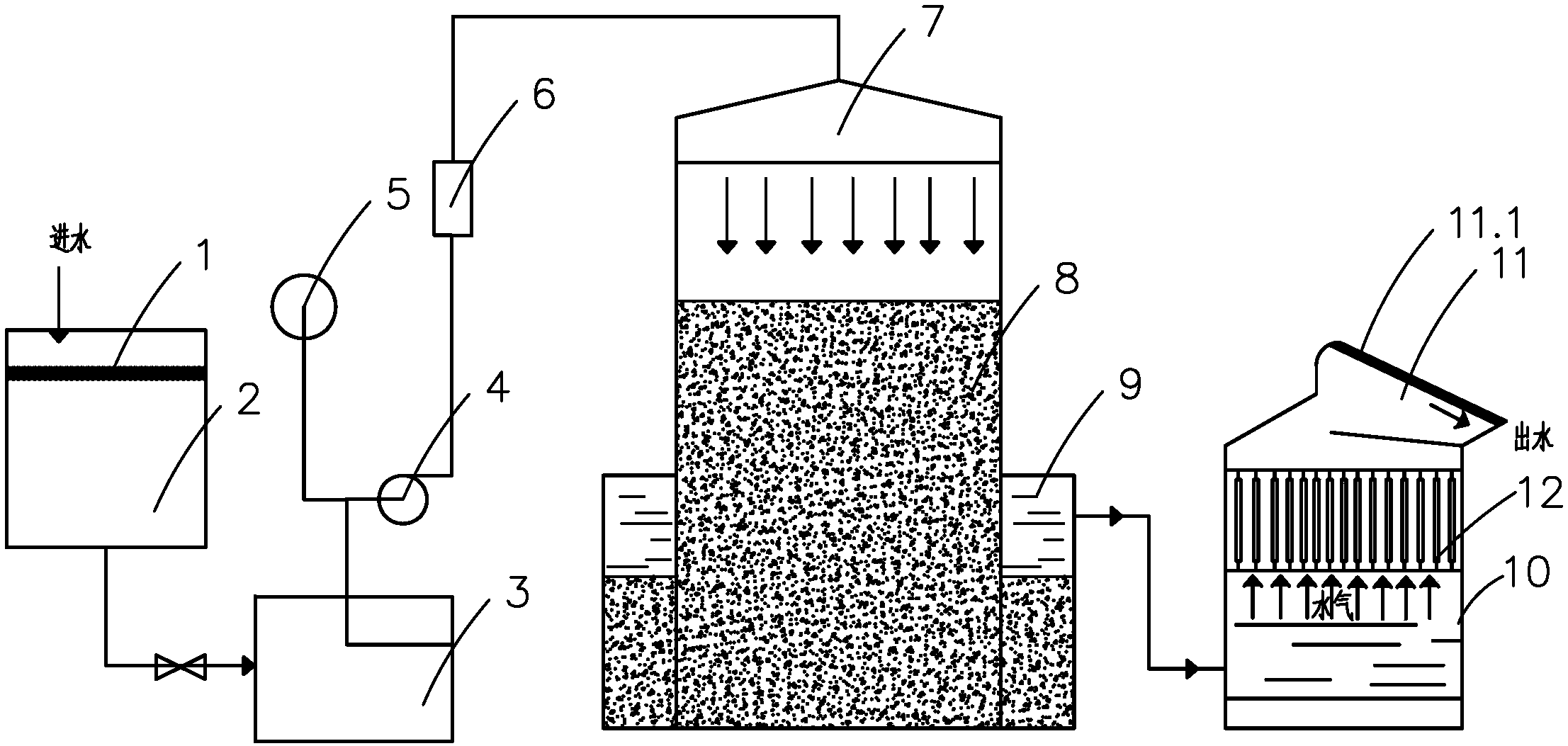

摘要附图
权利要求书
1.一种废水净化装置，包括预处理单元、快渗处理单元和深度处理单元，待处理废水依次经过预处理单元、快渗处理单元和深度处理单元;其特征在于：所述快渗处理单元包括快渗内池(8)、快渗外池(9)，待处理废水经过快渗内池(8)进入快渗外池(9);所述深度处理单元由蒸馏池(10)组成，蒸馏池(10)的进水口与快渗外池(9)连接，所述蒸馏池(10)的出口设置有冷凝装置(11)，所述蒸馏池(10)的中部设置有若干组UV灯组(12)。
2.根据权利要求1所述的废水净化装置，其特征在于：所述预处理单元包括初过滤板(1)、砂滤池(2)和调节池(3)，所述初过滤板(1)布置在砂滤池(2)的上方，砂滤池(2)与调节池(3)相互连通。
3.根据权利要求2所述的废水净化装置，其特征在于：所述调节池(3)出水口与快渗内池(8)进水口之间依次连接有水泵(4)、流量计(6)和喷洒器(7)。
4.根据权利要求2所述的废水净化装置，其特征在于：所述砂滤池(2)内填充石英砂滤料。
5.根据权利要求3所述的废水净化装置，其特征在于：所述水泵(4)上还设置有继电器(5)。
6.根据权利要求1所述的废水净化装置，其特征在于：所述冷凝装置的内表面覆盖有吸附碳(11.1)。
7.根据权利要求1所述的废水净化装置，其特征在于：所述UV灯组(12)包括至少四排过滤灯架和UV灯，UV灯均匀的固定在过滤灯架上，每排过滤灯架之间的距离为210mm;所述的UV灯为100W，UV灯数量为至少七十二只。
8.根据权利要求1所述的废水净化装置，其特征在于：所述UV灯组(12)竖直安装在蒸馏池(10)的中部，灯管与蒸馏池(10)底垂直。
说明书
一种废水净化装置
技术领域
本发明于污水处理领域，具体涉及一种成本低、工艺简、效果佳的高效快渗装置。
背景技术
由于生活以及工业废水中含有大量的人体分泌物、毛发皮屑、洗涤剂以及细菌、真菌、病毒等有害物质，直接排放不仅会污染环境，更会造成水资源的巨大浪费。
目前，生活废水作为一种优质杂排水，将其优先作为再利用水源来开发，对推进资源节约型、环境友好型社会建设具有重要意义。利用物理、化学和生物方法的基本原理，现已开发多种生活废水的再利用方法及装置或设备，但是这些方法、装置或设备往往存在高效与节能不能协调统一的问题。
发明内容
本发明所要解决的技术问题是，提供一种成本低、工艺简、效果佳的生活废水净化装置，经处理后，可以回用于冲厕、道路清扫、消防、绿化、车辆冲洗、建筑施工等。
为解决上述问题本发明的技术方案是：一种废水净化装置，包括预处理单元、快渗处理单元和深度处理单元，待处理废水依次经过预处理单元、快渗处理单元和深度处理单元;所述快渗处理单元包括快渗内池、快渗外池，待处理废水经过快渗内池进入快渗外池;所述深度处理单元由蒸馏池组成，蒸馏池的进水口与快渗外池连接，所述蒸馏池的出口设置有冷凝装置，所述蒸馏池的中部设置有若干组UV灯组。
进一步的，所述预处理单元包括初过滤板、砂滤池和调节池，所述初过滤板布置在砂滤池的上方，砂滤池与调节池相互连通。
进一步的，所述调节池出水口与快渗内池进水口之间依次连接有水泵、流量计和喷洒器。
进一步的，所述砂滤池内填充石英砂滤料。
进一步的，所述水泵上还设置有继电器。
进一步的，所述冷凝装置的内表面覆盖有吸附碳。
进一步的，所述UV灯组包括至少四排过滤灯架和UV灯，UV灯均匀的固定在过滤灯架上，每排过滤灯架之间的距离为210mm;所述的UV灯为100W，UV灯数量为至少七十二只。
进一步的，所述UV灯组竖直安装在蒸馏池的中部，灯管与蒸馏池底垂直。
本发明的有益效果：通过预处理单元、快渗处理单元和深度处理单元，本发明不仅可以截留生活废水中的毛发皮屑、悬浮物等杂质，同时UV灯组杀灭废水中残余的细菌、真菌、病毒等有害微生物，进一步优化出水水质。
