申请日2017.03.15
公开(公告)日2017.10.13
IPC分类号C02F9/14
摘要
本实用新型公开了一种船用污水与海水淡化一体机，包括污水处理装置和海水淡化装置，所述污水处理装置包括集水调节池、缺氧池、MBR膜生化反应池、污泥消化池和第一反渗透机组，在MBR膜生化反应池的内部设置有MBR平板膜，MBR膜生化反应池通过输水管道连接第一反渗透机组，MBR膜生化反应池通过输水管道连接污泥消化池;所述海水淡化装置包括前置预处理部件和第二反渗透机组，前置预处理部件的进水口连接海水输送管道，前置预处理部件的出水口与第二反渗透机组连接。本实用新型将污水处理后进行中水回用，同时进行海水脱盐，淡化饮用的一体化综合水处理，节水效益显著。而且设备的综合性使用有效的降低了整体的使用面积，简便易行。

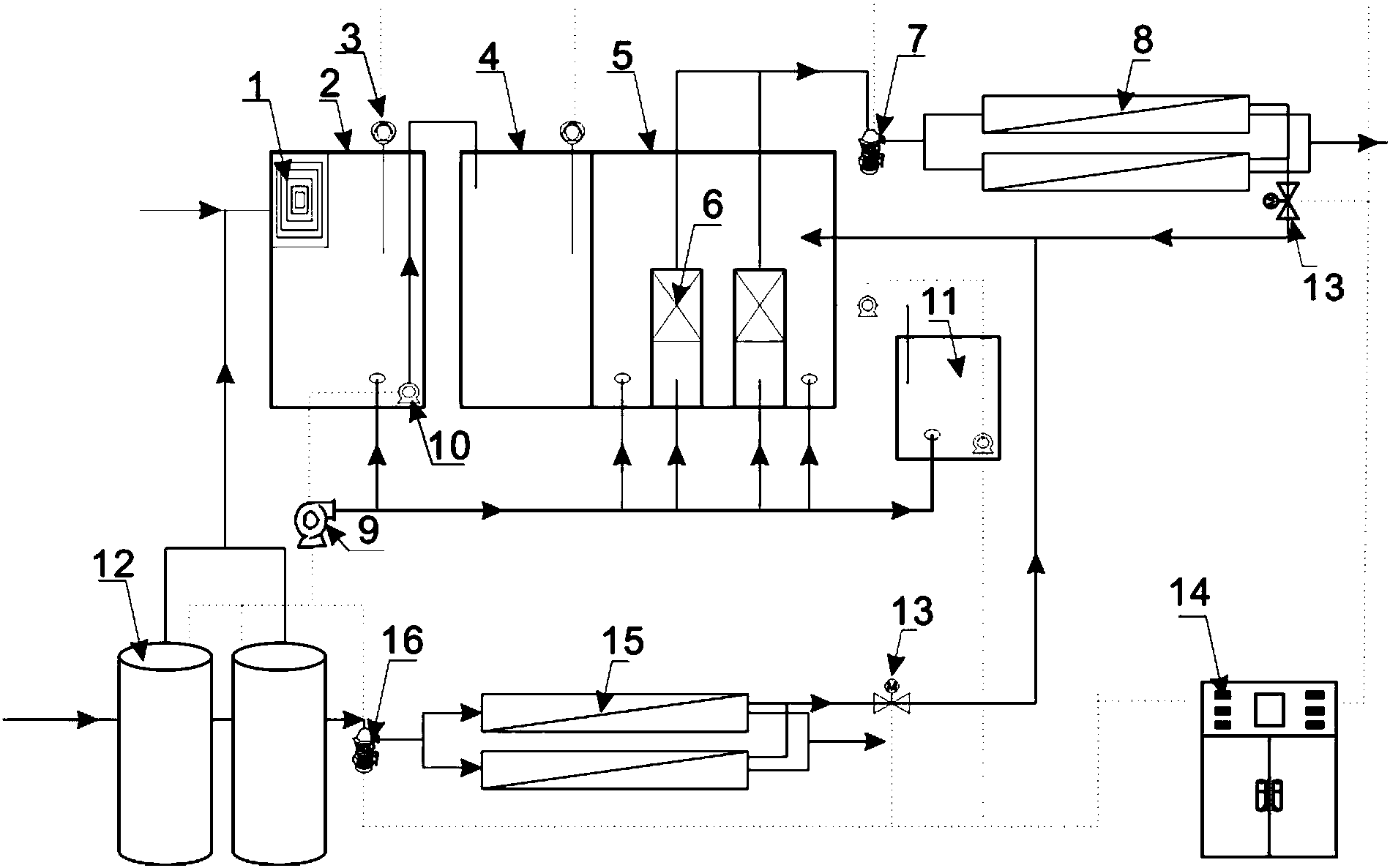

摘要附图
权利要求书
1.一种船用污水与海水淡化一体机，其特征在于：包括污水处理装置和海水淡化装置，所述污水处理装置包括集水调节池、缺氧池、MBR膜生化反应池、污泥消化池和第一反渗透机组，集水调节池与污水输送管道连接，集水调节池通过第一输水管道与缺氧池连接，缺氧池与MBR膜生化反应池连通，在MBR膜生化反应池的内部设置有MBR平板膜，MBR膜生化反应池通过第二输水管道连接第一反渗透机组，在第二输水管道上设置有第一增压系统，MBR膜生化反应池通过第五输水管道连接污泥消化池，第一反渗透机组连接第一净水排放管道，第一反渗透机组通过第一废水回流管道与MBR膜生化反应池连接，在集水调节池、MBR膜生化反应池和污泥消化池的内部均设置有曝气管，所述曝气管与罗茨风机连接;所述海水淡化装置包括前置预处理部件和第二反渗透机组，前置预处理部件的进水口连接海水输送管道，前置预处理部件的第一出水口通过第三输水管道与污水输送管道连接，前置预处理部件的第二出水口通过第四输水管道与第二反渗透机组连接，在第四输水管道上设置有第二增压系统，第二反渗透机组连接第二净水排放管，第二反渗透机组通过第二废水回流管道与第一废水回流管道连接，所述第一增压系统、罗茨风机和第二增压系统均与电控柜连接。
2.根据权利要求1所述的一种船用污水与海水淡化一体机，其特征在于：所述集水调节池在与污水输送管道连接的位置处设置有格栅。
3.根据权利要求1所述的一种船用污水与海水淡化一体机，其特征在于：在集水调节池和缺氧池的内部均设置有液位开关，所述液位开关与电控柜连接。
4.根据权利要求1所述的一种船用污水与海水淡化一体机，其特征在于：在第一输水管道上设置有第一输送泵，在第五输水管道上设置有第二输送泵，在第一废水回流管道上设置有第一电控阀，在第二废水回流管道上设置有第二电控阀，所述第一输送泵、第二输送泵、第一电控阀和第二电控阀均与电控柜连接。
5.根据权利要求1所述的一种船用污水与海水淡化一体机，其特征在于：所述前置预处理部件包括旋转滤网装置和石英砂与活性炭混合过滤装置。
说明书
一种船用污水与海水淡化一体机
技术领域
本实用新型涉及一种船用污水与海水淡化一体机，属于高效节能综合水处理领域。
背景技术
传统的污水处理工艺普遍存在着工艺选择不合理、运行稳定性差、氮磷去除效果差等问题。而且占地面积大，工艺流程冗长，粗放式运行，能耗较高，需要专业人员频繁进行维护管理，出水水质不稳定。膜生物反应器作为一种高效废水处理工艺，融合了传统的生物处理技术的生物降解功能和膜分离技术的高效分离功能，具有对污染物去除效率高、出水水质稳定、操作管理方便等优势。
我国的水资源总量处于全球前列，但人均水资源却远远不及发达国家。随着环境污染的日益严重，我国清洁的淡水资源愈发贫乏。对海水进行综合处理，淡化海水成为一种大量获得淡水的有效方法。现有的淡化海水的方式中，比较经济、技术成熟、被广泛应用的主要是反渗透法。
实用新型内容
基于上述技术问题，本实用新型提供一种船用污水与海水淡化一体机。
本实用新型所采用的技术解决方案是：
一种船用污水与海水淡化一体机，包括污水处理装置和海水淡化装置，所述污水处理装置包括集水调节池、缺氧池、MBR膜生化反应池、污泥消化池和第一反渗透机组，集水调节池与污水输送管道连接，集水调节池通过第一输水管道与缺氧池连接，缺氧池与MBR膜生化反应池连通，在MBR膜生化反应池的内部设置有MBR平板膜，MBR膜生化反应池通过第二输水管道连接第一反渗透机组，在第二输水管道上设置有第一增压系统，MBR膜生化反应池通过第五输水管道连接污泥消化池，第一反渗透机组连接第一净水排放管道，第一反渗透机组通过第一废水回流管道与MBR膜生化反应池连接，在集水调节池、MBR膜生化反应池和污泥消化池的内部均设置有曝气管，所述曝气管与罗茨风机连接;所述海水淡化装置包括前置预处理部件和第二反渗透机组，前置预处理部件的进水口连接海水输送管道，前置预处理部件的第一出水口通过第三输水管道与污水输送管道连接，前置预处理部件的第二出水口通过第四输水管道与第二反渗透机组连接，在第四输水管道上设置有第二增压系统，第二反渗透机组连接第二净水排放管，第二反渗透机组通过第二废水回流管道与第一废水回流管道连接，所述第一增压系统、罗茨风机和第二增压系统均与电控柜连接。
优选的，所述集水调节池在与污水输送管道连接的位置处设置有格栅。
优选的，在集水调节池和缺氧池的内部均设置有液位开关，所述液位开关与电控柜连接。
优选的，在第一输水管道上设置有第一输送泵，在第五输水管道上设置有第二输送泵，在第一废水回流管道上设置有第一电控阀，在第二废水回流管道上设置有第二电控阀，所述第一输送泵、第二输送泵、第一电控阀和第二电控阀均与电控柜连接。
优选的，所述前置预处理部件包括旋转滤网装置和石英砂与活性炭混合过滤装置。
本实用新型的有益技术效果是：
本实用新型将污水处理后进行中水回用，同时进行海水脱盐，淡化饮用的一体化综合水处理，节水效益显著。而且设备的综合性使用有效的降低了整体的使用面积，无需增设大型水处理构筑物，简便易行，经济实用，其类型在处理生活污水中具有出水水质优质稳定的优势，对保证中水回用的安全性，具有显著的社会和经济效益。本实用新型中采用的平板式MBR膜工艺可有效缩短处理时间，提高处理效率，无需担心水量不稳定导致的超越排放问题，保证达标排放。
