申请日2017.03.15
公开(公告)日2017.10.13
IPC分类号C02F1/78
摘要
本实用新型公开了一种医疗污水杀菌消毒处理装置，包括缓冲池和氧化灭菌池，所述缓冲池的顶部与污水输送管道连接，在污水输送管道上设置有前置预处理装置、电磁阀和自吸泵，缓冲池的底部通过第一排水管道与氧化灭菌池的顶部连通，在第一排水管道上设置有进水控制器，氧化灭菌池配置有臭氧灭菌装置，氧化灭菌池的底部与第二排水管道连通，在第二排水管道上设置有排水控制器，在氧化灭菌池的内部还设置有液位感应器，所述进水控制器、排水控制器、液位感应器和臭氧灭菌装置均与智能控制器连接。本实用新型无需考虑原水水量问题，可保证出水都达到规定接触氧化时间，避免出现杀菌消毒不彻底不达标或重复杀菌消毒的情况，满足出水指标。

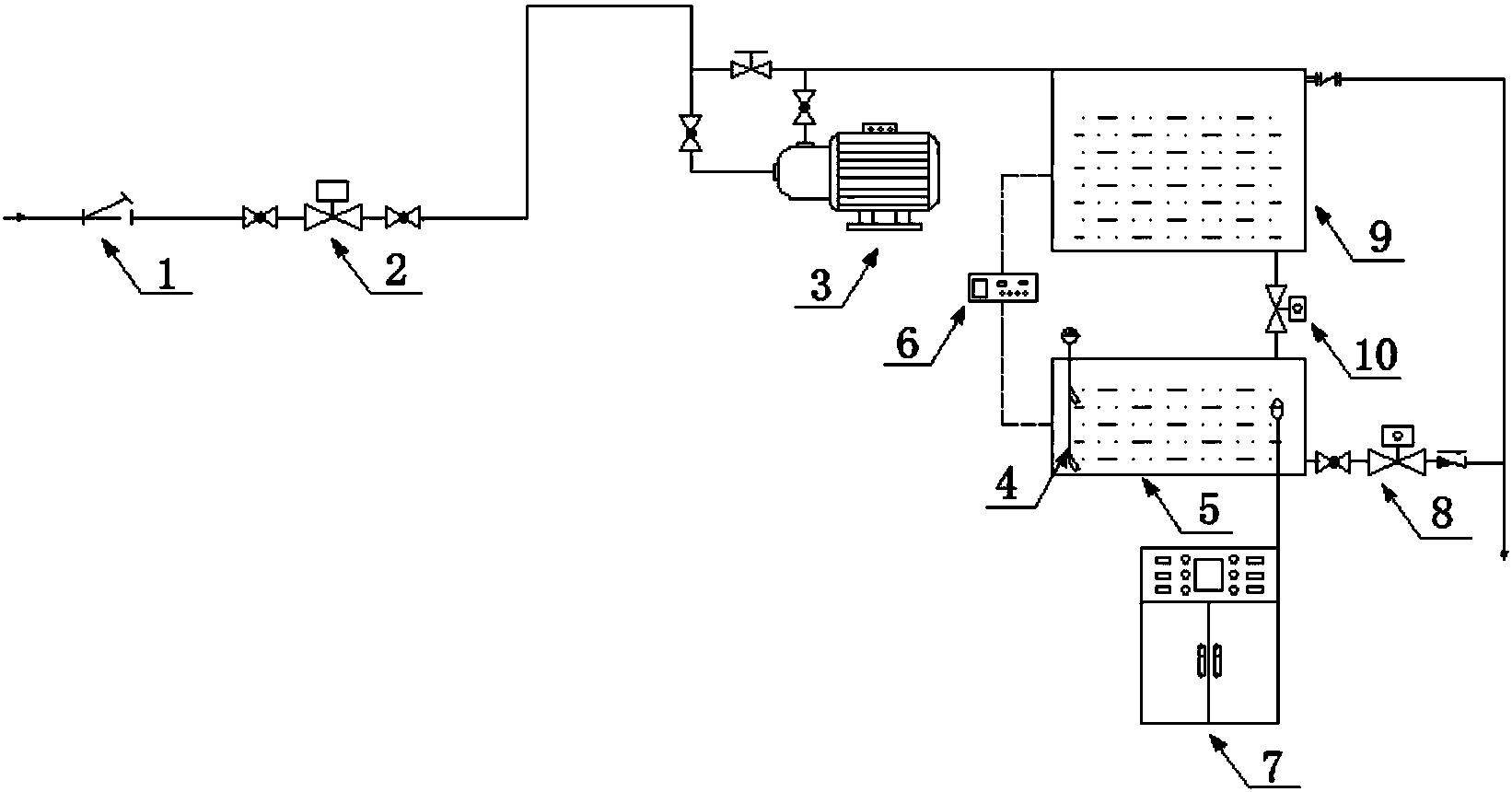

摘要附图
权利要求书
1.一种医疗污水杀菌消毒处理装置，其特征在于：包括缓冲池和氧化灭菌池，所述缓冲池的顶部与污水输送管道连接，在污水输送管道上设置有前置预处理装置、电磁阀和自吸泵，缓冲池的底部通过第一排水管道与氧化灭菌池的顶部连通，在第一排水管道上设置有进水控制器，氧化灭菌池配置有臭氧灭菌装置，氧化灭菌池的底部与第二排水管道连通，在第二排水管道上设置有排水控制器，在氧化灭菌池的内部还设置有液位感应器，所述进水控制器、排水控制器、液位感应器和臭氧灭菌装置均与智能控制器连接。
2.根据权利要求1所述的一种医疗污水杀菌消毒处理装置，其特征在于：所述电磁阀和自吸泵也均与智能控制器连接。
3.根据权利要求1所述的一种医疗污水杀菌消毒处理装置，其特征在于：所述前置预处理装置包括滤网和活性炭过滤装置。
4.根据权利要求1所述的一种医疗污水杀菌消毒处理装置，其特征在于：所述缓冲池的顶部与第三排水管道连通，第三排水管道连接第二排水管道。
说明书
一种医疗污水杀菌消毒处理装置
技术领域
本实用新型涉及一种医疗污水杀菌消毒处理装置，属于医疗污水处理领域。
背景技术
消毒法污水处理工艺现在被广泛应用于医疗污水处理，出水必须符合《医疗机构水污染物排放标准(GB18466-2005)》及工艺设计要求，在杀菌消毒过程中，必须达到规定氧化时间。然而现有医疗污水处理设备在杀菌消毒时，原水处于连续进水状态，无法保证所有污水的杀菌消毒时间，导致出水指标不稳定。
实用新型内容
基于上述技术问题，本实用新型提供一种医疗污水杀菌消毒处理装置。
本实用新型所采用的技术解决方案是：
一种医疗污水杀菌消毒处理装置，包括缓冲池和氧化灭菌池，所述缓冲池的顶部与污水输送管道连接，在污水输送管道上设置有前置预处理装置、电磁阀和自吸泵，缓冲池的底部通过第一排水管道与氧化灭菌池的顶部连通，在第一排水管道上设置有进水控制器，氧化灭菌池配置有臭氧灭菌装置，氧化灭菌池的底部与第二排水管道连通，在第二排水管道上设置有排水控制器，在氧化灭菌池的内部还设置有液位感应器，所述进水控制器、排水控制器、液位感应器和臭氧灭菌装置均与智能控制器连接。
优选的，所述电磁阀和自吸泵也均与智能控制器连接。
优选的，所述前置预处理装置包括滤网和活性炭过滤装置。
优选的，所述缓冲池的顶部与第三排水管道连通，第三排水管道连接第二排水管道。
本实用新型的有益技术效果是：
本实用新型可检测原水进水情况，通过液位感应器及进水控制器和排水控制器的协调控制，无需考虑原水水量问题，可保证出水都达到规定接触氧化时间，避免出现杀菌消毒不彻底不达标或重复杀菌消毒的情况，提高工作效率，满足出水指标。
