申请日2017.02.28
公开(公告)日2017.10.17
IPC分类号C02F9/02
摘要
本实用新型涉及一种建筑施工污水排放过滤装置，包括过滤箱体，过滤箱体内竖向固定有间隔分布的第一隔板和第二隔板，过滤箱体的内腔被第一隔板和第二隔板分割成自左至右依次分布的蓄水室、污水过滤室、沉淀室，沉淀室顶部卡接有过滤盖板，污水过滤室左侧的第一隔板上开设有若干层溢流孔、右侧的第二隔板上开设有若干层粗沙过滤孔，第一隔板上可拆卸地装配有第一封堵装置，第二隔板上可拆卸地装配有第二封堵装置;污水过滤室内设有一可直线上下往复移动溢流过滤板，蓄水室下部连通有排水管，沉淀室、污水过滤室底部均连通有泥沙卸料管。本实用新型方便将建筑污水经多级过滤处理后再排入市政下水管道，而且有助于污水中沙子回收利用。
权利要求书
1.一种建筑施工污水排放过滤装置，其特征在于：包括方形过滤箱体、污水输入管道、过滤盖板、排水管、泥沙卸料管，所述过滤箱体内竖向固定有间隔分布的第一隔板和第二隔板，所述过滤箱体的内腔被第一隔板和第二隔板分割成自左至右依次分布的蓄水室、污水过滤室、沉淀室，所述沉淀室顶部卡接有过滤盖板，所述过滤盖板上均匀开设有若干个第一过滤孔，所述污水输入管道置于过滤盖板上方;
所述污水过滤室左侧的第一隔板上开设有若干层均匀分布的溢流孔、右侧的第二隔板上开设有若干层均匀分布的粗沙过滤孔，所述第一过滤孔直径大于粗沙过滤孔直径，所述第一隔板上可拆卸地装配有与溢流孔相对应的第一封堵装置，所述第二隔板上可拆卸地装配有与粗沙过滤孔相对应的第二封堵装置;所述污水过滤室内设置有一可直线上下往复移动且与第一隔板侧壁、第二隔板侧壁密封配合的溢流过滤板，所述溢流过滤板上均匀开设有若干个细沙过滤孔，所述粗沙过滤孔直径大于细沙过滤孔直径;所述蓄水室下部连通有排水管，所述沉淀室、污水过滤室底部均连通有泥沙卸料管，所述泥沙卸料管上设置有开关控制阀。
2.根据权利要求1所述的建筑施工污水排放过滤装置，其特征在于：所述第一封堵装置包括第一固定板、同排分布地固定在第一固定板上且与溢流孔相卡接配合的第一封堵塞，所述第一固定板上的第一封堵塞数量与第一隔板上位于同层的溢流孔数量相同;所述第二封堵装置包括第二固定板、同排分布地固定在第二固定板上且与粗沙过滤孔相卡接配合的第二封堵塞，所述第二固定板上的第二封堵塞数量与第二隔板上位于同层的粗沙过滤孔数量相同。
3.根据权利要求1所述的建筑施工污水排放过滤装置，其特征在于：所述污水过滤室内两侧分别竖向分布有可旋转的丝杆，所述污水过滤室顶部固定有连接于丝杆顶端且用于驱动丝杆旋转的驱动电机，所述溢流过滤板两侧分别螺纹连接地套地丝杆上;所述溢流过滤板两侧端面上分别固定有橡胶垫，所述溢流过滤板两侧分别通过橡胶垫实现与第一隔板、第二隔板密封配合。
4.根据权利要求1所述的建筑施工污水排放过滤装置，其特征在于：所述蓄水室内侧顶部固定有液位传感器、外侧壁上固定有控制器，所述排水管外端连接有一电动排水泵，所述液位传感器、电动排水泵分别电连接于控制器。
5.根据权利要求3所述的建筑施工污水排放过滤装置，其特征在于：所述蓄水室内侧顶部固定有液位传感器、外侧壁上固定有控制器，所述排水管外端连接有一电动排水泵，所述液位传感器、电动排水泵、驱动电机分别电连接于控制器。
说明书
一种建筑施工污水排放过滤装置
技术领域
本实用新型涉及建筑施工辅具技术领域，具体是涉及一种建筑施工污水排放过滤装置。
背景技术
目前，建筑工地施工产生的污水中含有大量颗粒大的杂物及沙子，如果直接直接排入市政下水管道则容易导致管道堵塞或损坏，也不利于沙子的回收利用。
实用新型内容
本实用新型所要解决的技术问题是提供一种建筑施工污水排放过滤装置，方便将建筑污水经多级过滤处理后再排入市政下水管道，而且有助于污水中沙子回收利用。

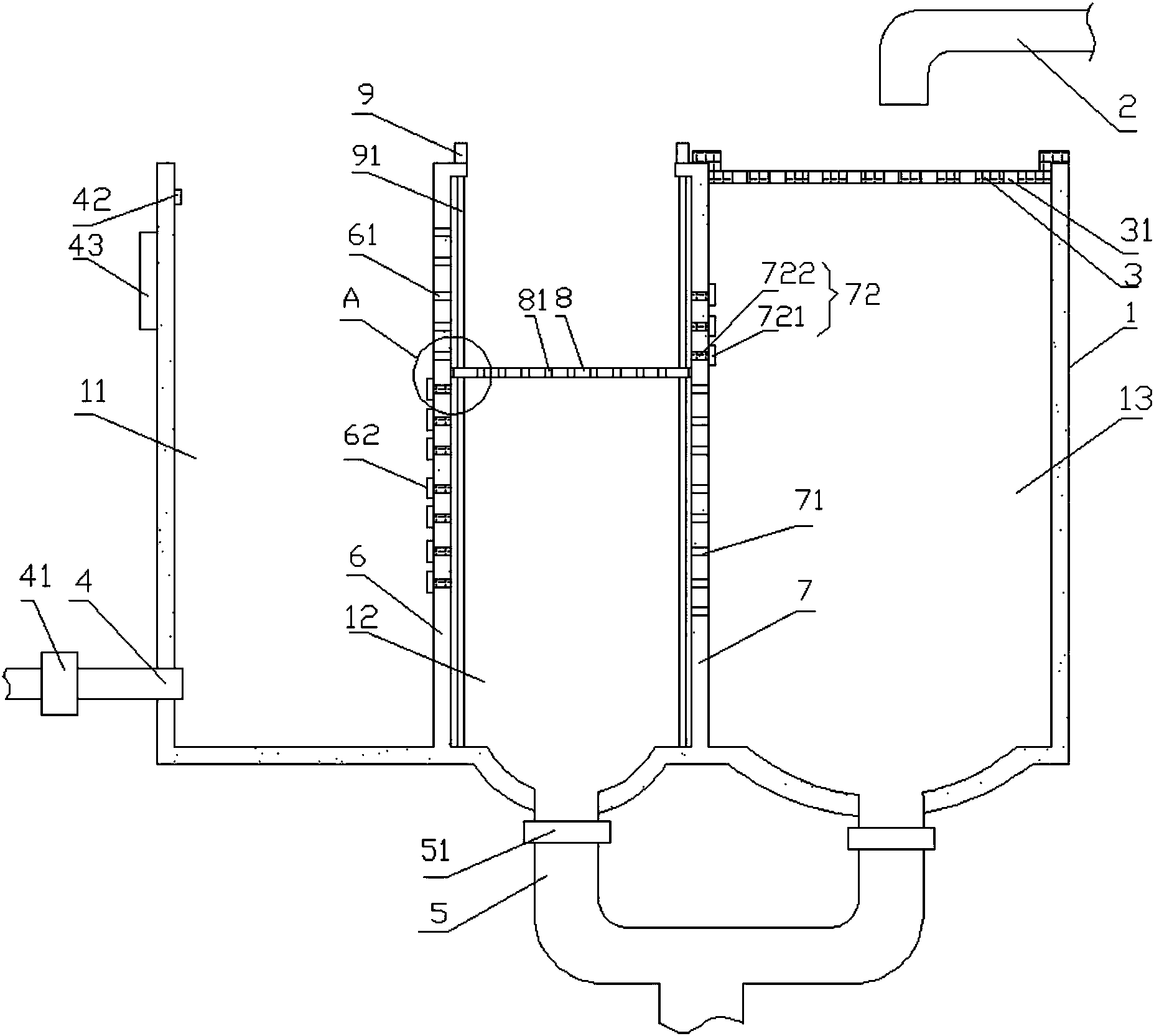

为解决上述技术问题，本实用新型提供以下技术方案：一种建筑施工污水排放过滤装置，包括方形过滤箱体、污水输入管道、过滤盖板、排水管、泥沙卸料管，所述过滤箱体内竖向固定有间隔分布的第一隔板和第二隔板，所述过滤箱体的内腔被第一隔板和第二隔板分割成自左至右依次分布的蓄水室、污水过滤室、沉淀室，所述沉淀室顶部卡接有过滤盖板，所述过滤盖板上均匀开设有若干个第一过滤孔，所述污水输入管道置于过滤盖板上方;
所述污水过滤室左侧的第一隔板上开设有若干层均匀分布的溢流孔、右侧的第二隔板上开设有若干层均匀分布的粗沙过滤孔，所述第一过滤孔直径大于粗沙过滤孔直径，所述第一隔板上可拆卸地装配有与溢流孔相对应的第一封堵装置，所述第二隔板上可拆卸地装配有与粗沙过滤孔相对应的第二封堵装置;所述污水过滤室内设置有一可直线上下往复移动且与第一隔板侧壁、第二隔板侧壁密封配合的溢流过滤板，所述溢流过滤板上均匀开设有若干个细沙过滤孔，所述粗沙过滤孔直径大于细沙过滤孔直径;所述蓄水室下部连通有排水管，所述沉淀室、污水过滤室底部均连通有泥沙卸料管，所述泥沙卸料管上设置有开关控制阀。
在上述技术方案基础上，所述第一封堵装置包括第一固定板、同排分布地固定在第一固定板上且与溢流孔相卡接配合的第一封堵塞，所述第一固定板上的第一封堵塞数量与第一隔板上位于同层的溢流孔数量相同;所述第二封堵装置包括第二固定板、同排分布地固定在第二固定板上且与粗沙过滤孔相卡接配合的第二封堵塞，所述第二固定板上的第二封堵塞数量与第二隔板上位于同层的粗沙过滤孔数量相同。
在上述技术方案基础上，所述污水过滤室内两侧分别竖向分布有可旋转的丝杆，所述污水过滤室顶部固定有连接于丝杆顶端且用于驱动丝杆旋转的驱动电机，所述溢流过滤板两侧分别螺纹连接地套地丝杆上;所述溢流过滤板两侧端面上分别固定有橡胶垫，所述溢流过滤板两侧分别通过橡胶垫实现与第一隔板、第二隔板密封配合。
在上述技术方案基础上，所述蓄水室内侧顶部固定有液位传感器、外侧壁上固定有控制器，所述排水管外端连接有一电动排水泵，所述液位传感器、电动排水泵分别电连接于控制器。
在上述技术方案基础上，所述蓄水室内侧顶部固定有液位传感器、外侧壁上固定有控制器，所述排水管外端连接有一电动排水泵，所述液位传感器、电动排水泵、驱动电机分别电连接于控制器。
本实用新型与现有技术相比具有的有益效果是：本实用新型提供的过滤装置，其建筑污水经污水输入管道进入过滤箱体内，经过滤盖板过滤掉大颗粒的杂物、经第二隔板将直径较大的粗沙子留在沉淀室里、经溢流过滤板将直径较小的细沙子留在污水过滤室内，如此经过滤处理后的水则通过溢流孔进入蓄水池内，根据需要再将蓄水池内的排入市政下水管道，将沉淀室及污水过滤室内沉淀下来的沙子经泥沙卸料管排出收集起来回收再利用。
