申请日2017.02.28
公开(公告)日2017.11.10
IPC分类号B01D21/24
摘要

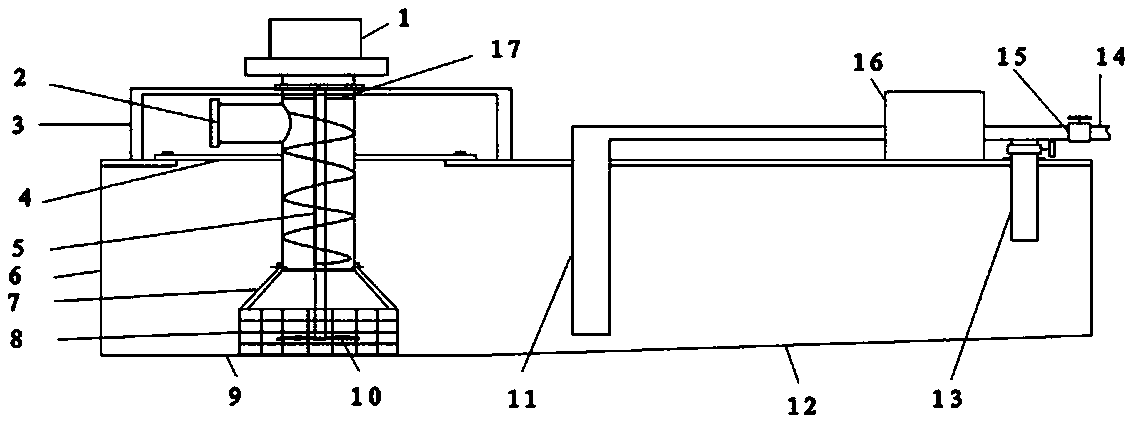

本实用新型公开了一种水池污泥清理装置，属于污泥处理领域，包括污泥清理装置和循环水抽取装置，污泥清理装置包括吸浆泵和与吸浆泵连接的吸浆管，在吸浆管内设有搅龙轴，搅龙轴与吸浆泵的泵轴连接，吸浆管向下延伸至水池的底部，吸浆管的下端设有喇叭口，在喇叭口的下端设有能够挡住杂物的防护网罩，喇叭口与吸浆管通过螺栓固定连接，防护网罩与喇叭口焊接，防护网罩支撑在水池底上，吸浆泵安装在吸浆管的上端;循环水抽取装置包括吸水泵，吸水泵的出水口通过三通分为回水管和出水管;水池的底部为斜面及平面，污泥清理装置安装在平面上方，循环水抽取装置安装在斜面的上方，本装置可以快速、有效的清除沉积在水池底部的污泥。
权利要求书
1.一种水池污泥清理装置，其特征在于，包括污泥清理装置和循环水抽取装置，所述污泥清理装置包括吸浆泵和与吸浆泵连接的吸浆管，在吸浆管内设有搅龙轴，所述搅龙轴的上端与所述吸浆泵的泵轴连接，所述吸浆管向下延伸至水池的底部，所述搅龙轴在所述吸浆管内向下延伸至水池底部，所述吸浆管的下端设有喇叭口，在喇叭口的下端设有能够挡住杂物的防护网罩，所述喇叭口与所吸浆管通过螺栓固定连接，所述防护网罩与所述喇叭口焊接，所述防护网罩支撑在水池底上，所述吸浆泵安装在所述吸浆管的上端;
所述循环水抽取装置包括吸水泵，所述吸水泵的出水口通过三通分为回水管和出水管，并在所述回水管和所述出水管上均设有控制阀，其中，所述回水管伸入到水池的底部之上;
所述水池的底部为斜面及平面，所述平面与所述斜面的最低边衔接，所述污泥清理装置安装在所述平面上方，所述循环水抽取装置安装在所述斜面的上方。
2.根据权利要求1所述的水池污泥清理装置，其特征在于，所述搅龙轴的下端伸入到所述防护网罩内，并在其下端设有用于对水池底部污泥扰动的搅动叶片。
3.根据权利要求1所述的水池污泥清理装置，其特征在于，所述污泥清理装置的所述吸浆管穿过所述水池的部位设有可拆卸的活动盖板。
4.根据权利要求1所述的水池污泥清理装置，其特征在于，在所述水池的顶盖上设有用于支撑所述污泥清理装置的支架。
5.根据权利要求1所述的水池污泥清理装置，其特征在于，所述吸浆管内设有滤网，所述滤网设置在于所述吸浆管连通的出浆管的上面。
6.根据权利要求1所述的水池污泥清理装置，其特征在于，所述污泥清理装置和所述循环水抽取装置分设在所述水池的相对的两边缘处。
7.根据权利要求1所述的水池污泥清理装置，其特征在于，所述平面的宽度在0.5米至1米之间。
8.根据权利要求1所述的水池污泥清理装置，其特征在于，所述吸水泵的吸水管伸入到水池内距所述平面的位置在0.5-1米之间，所述回水管距所述水池最近的池壁在0.5米至1米之间。
9.根据权利要求1-8中任一项所述的水池污泥清理装置，其特征在于，在水池的相对两侧设置的所述污泥清理装置和循环水抽取装置均在两组以上。
说明书
水池污泥清理装置
技术领域
本实用新型属于污泥处理领域，尤其涉及一种水池污泥清理装置。
背景技术
目前，循环水池、污水池、雨水收集池等使用一段时间后，都需要进行底部清理，否则会影响水的正常循环、储存，并不利于水的处理。
实用新型内容
本实用新型所要解决的技术问题是提供一种水池污泥清理装置，可以快速、有效的清除沉积在水池底部的污泥。
为解决上述技术问题，本实用新型所采取的技术方案是：一种水池污泥清理装置，包括污泥清理装置和循环水抽取装置，所述污泥清理装置包括吸浆泵和与吸浆泵连接的吸浆管，在吸浆管内设有搅龙轴，所述搅龙轴的上端与所述吸浆泵的泵轴连接，所述吸浆管向下延伸至水池的底部，所述搅龙轴在所述吸浆管内向下延伸至水池底部，所述吸浆管的下端设有喇叭口，在喇叭口的下端设有能够挡住杂物的防护网罩，所述喇叭口与所吸浆管通过螺栓固定连接，所述防护网罩与所述喇叭口焊接，所述防护网罩支撑在水池底上，所述吸浆泵安装在所述吸浆管的上端;
所述循环水抽取装置包括吸水泵，所述吸水泵的出水口通过三通分为回水管和出水管，并在所述回水管和所述出水管上均设有控制阀，其中，所述回水管伸入到水池的底部之上;
所述水池的底部为斜面及平面，所述平面与所述斜面的最低边衔接，所述污泥清理装置安装在所述平面上方，所述循环水抽取装置安装在所述斜面的上方。
进一步地，所述搅龙轴的下端伸入到所述防护网罩内，并在其下端设有用于对水池底部污泥扰动的搅动叶片。
进一步地，所述污泥清理装置的所述吸浆管穿过所述水池的部位设有可拆卸的活动盖板。
进一步地，在所述水池的顶盖上设有用于支撑所述污泥清理装置的支架。
进一步地，所述吸浆管内设有滤网，所述滤网设置在于所述吸浆管连通的出浆管的上面。
进一步地，所述污泥清理装置和所述循环水抽取装置分设在所述水池的相对的两边缘处。
进一步地，所述平面的宽度在0.5米至1米之间。
进一步地，所述吸水泵的吸水管伸入到水池内距所述平面的位置在0.5-1米之间，所述回水管距所述水池最近的池壁在0.5米至1米之间。
进一步地，在水池的相对两侧设置的所述污泥清理装置和循环水抽取装置均在两组以上。
采用上述技术方案所产生的有益效果在于：本实用新型的污泥清理装置能够抽取水池底部的污泥，同时循环水抽取装置能够循环把水池内的水抽取，并再送回水池内，进行循环，用循环水对水池底部的污泥形成冲刷搅动，使底部的污泥浮起，并随着斜面水流向水池的低位流动，被安装在低位的吸浆泵吸走，通过循环的水流，从高到低的水流带动污泥向吸浆泵处汇集，将水池底部的污泥快速、有效的清除沉积在水池底部的污泥。
