申请日2017.03.13
公开(公告)日2017.10.03
IPC分类号C02F3/12
摘要

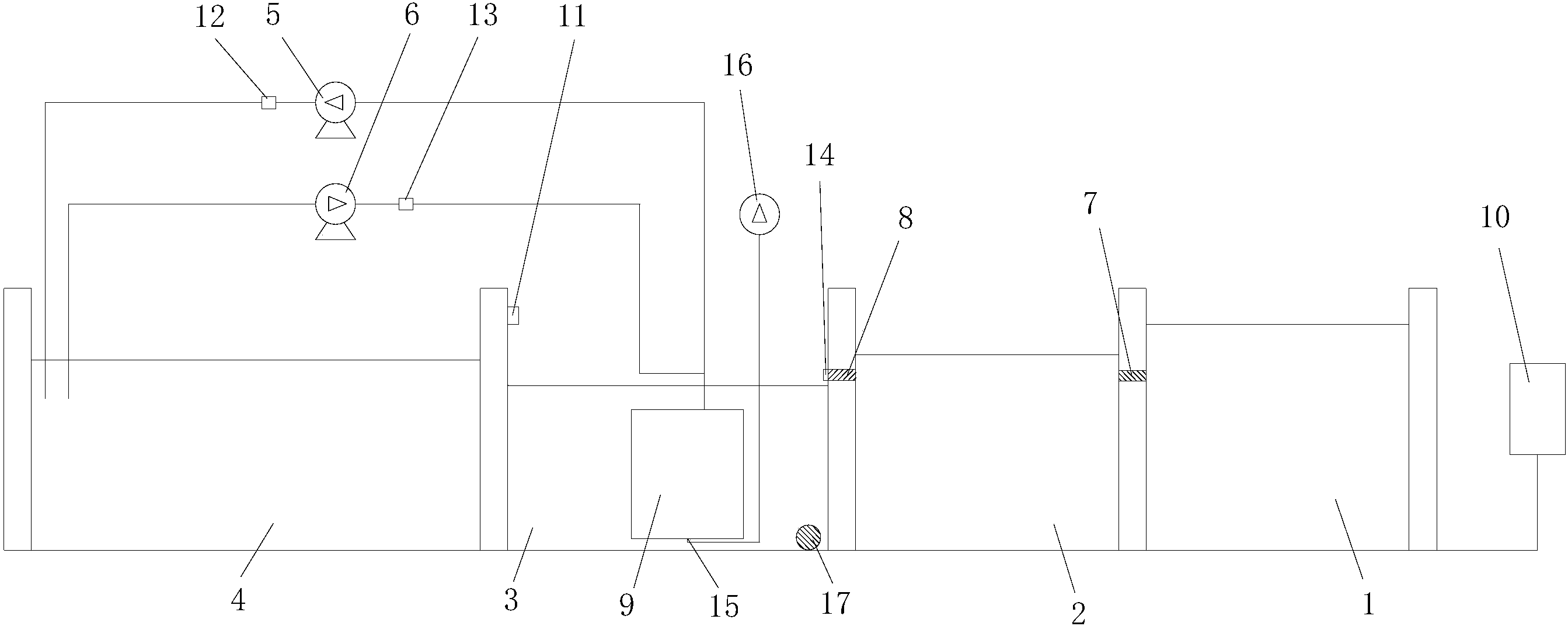

本实用新型公开了一种宝石研磨废水的PLC控制处理系统，包括第一集水池、第二集水池、好氧池、回用水池、正向抽水泵以及反向清洗泵，其中，所述的第一集水池与第二集水池通过第一连通口连通，所述的第二集水池与好氧池通过第二连通口连通，所述的好氧池中设有MBR膜生物反应器;还包括PLC控制器，在所述的好氧池内设有液位计，在所述正向抽水泵的入水端设置有正向开水阀，在所述反向清洗泵的出水端设有反向开水阀，在所述的第二连通口上设有初滤废水开关阀。利用本实用新型的一种宝石研磨废水的PLC控制处理系统能够自动控制处理宝石研磨废水，避免工程技术人员直接与废水接触，处理后的水符合环保要求，能循环使用。
摘要附图
权利要求书
1.一种宝石研磨废水的PLC控制处理系统，包括第一集水池(1)、第二集水池(2)、好氧池(3)、回用水池(4)、正向抽水泵(5)以及反向清洗泵(6)，其特征在于，所述的第一集水池(1)与第二集水池(2)通过第一连通口(7)连通，在所述的第一连通口(7)处设有格栅，所述的第二集水池(2)与好氧池(3)通过第二连通口(8)连通，所述的好氧池(3)中设有MBR膜生物反应器(9)，在所述MBR膜生物反应器(9)的出水口分别连接正向抽水泵(5)的入水口以及反向清洗泵(6)的出水口，所述的正向抽水泵(5)出水端连接回用水池(4)，所述反向清洗泵(6)的入水端连接回用水池(4);还包括PLC控制器(10)，在所述的好氧池(3)内设有液位计(11)，在所述正向抽水泵(5)的入水端设置有正向开水阀(12)，在所述反向清洗泵(6)的出水端设有反向开水阀(13)，在所述的第二连通口(8)上设有初滤废水开关阀(14)，所述液位计(11)的信号输出端连接PLC控制器(10)的信号输入端，所述PLC控制器(10)的信号输出端分别连接正向抽水泵(5)的信号输入端、正向开水阀(12)的信号输入端、初滤废水开关阀(14)的信号输入端、反向开水阀(13)的信号输入端以及反向清洗泵(6)的信号输入端。
2.根据权利要求1所述的一种宝石研磨 废水的PLC控制处理系统，其特征在于，所述的MBR膜生物反应器(9)底部还设有曝气口(15)，所述的曝气口(15)连接一鼓风机(16)。
3.根据权利要求2所述的一种宝石研磨废水的PLC控制处理系统，其特征在于，所述PLC控制器(10)的信号输出端连接鼓风机(16)的信号输入端。
4.根据权利要求1所述的一种宝石研磨废水的PLC控制处理系统，其特征在于，所述的好氧池(3)底部设有排水口，在所述的排水口上设有排水阀(17)，所述PLC控制器(10)的信号输出端连接排水阀(17)的信号输入端。
5.根据权利要求1所述的一种宝石研磨废水的PLC控制处理系统，其特征在于，所述的第二连通口(8)高于MBR膜生物反应器(9)顶部。
说明书
一种宝石研磨废水的PLC控制处理系统
技术领域
本实用新型涉及废水处理领域，更具体地说，尤其涉及一种宝石研磨废水的PLC控制处理系统。
背景技术
宝石加工过程中，研磨宝石时需要使用大量清水冲洗，从而产生出大量的宝石研磨废水以及废渣，其中废渣的颗粒直径绝大部分在0.2μm以上，废渣以悬浮物的形式留在污水中(ss>400mg/L)。现今还没有专门用于处理宝石研磨污水的装置，宝石园区的研磨污水都是直接排入江河，这将会对河水造成污染，还影响城市的环境卫生面貌，甚至影响到人们的生活及健康。而且，这样的冲洗方法对清水的耗费量大，生产成本高。因此，亟待研发出一种专门用于处理宝石研磨废水的控制处理系统，以提高水体的利用率，并符合环保要求，还能够全面监控整个废水处理的过程。
实用新型内容
本实用新型的目的在于提供一种宝石研磨废水的PLC控制处理系统，利用该处理装置能够自动控制处理宝石研磨废水，避免工程技术人员直接与废水接触，处理后的水符合环保要求，能循环使用。
本实用新型技术方案如下：
一种宝石研磨废水的PLC控制处理系统，包括第一集水池、第二集水池、好氧池、回用水池、正向抽水泵以及反向清洗泵，其中，所述的第一集水池与第二集水池通过第一连通口连通，在所述的第一连通口处设有格栅，所述的第二集水池与好氧池通过第二连通口连通，所述的好氧池中设有MBR膜生物反应器，在所述MBR膜生物反应器的出水口分别连接正向抽水泵的入水口以及反向清洗泵的出水口，所述的正向抽水泵出水端连接回用水池，所述反向清洗泵的入水端连接回用水池;还包括PLC控制器，在所述的好氧池内设有液位计，在所述正向抽水泵的入水端设置有正向开水阀，在所述反向清洗泵的出水端设有反向开水阀，在所述的第二连通口上设有初滤废水开关阀，所述液位计的信号输出端连接PLC控制器的信号输入端，所述PLC控制器的信号输出端分别连接正向抽水泵的信号输入端、正向开水阀的信号输入端、初滤废水开关阀的信号输入端、反向开水阀的信号输入端以及反向清洗泵的信号输入端。
进一步的，所述的MBR膜生物反应器底部还设有曝气口，所述的曝气口连接一鼓风机。
进一步的，所述PLC控制器的信号输出端连接鼓风机的信号输入端。
进一步的，所述的好氧池底部设有排水口，在所述的排水口上设有排水阀，所述PLC控制器的信号输出端连接排水阀的信号输入端。
进一步的，所述的第二连通口高于MBR膜生物反应器顶部。
与现有技术相比，本实用新型具有的有益效果为：
本实用新型的一种宝石研磨废水的PLC控制处理系统，包括第一集水池、第二集水池、好氧池、回用水池、正向抽水泵以及反向清洗泵，其中，所述的第一集水池与第二集水池通过第一连通口连通，在所述的第一连通口处设有格栅，所述的第二集水池与好氧池通过第二连通口连通，所述的好氧池中设有MBR膜生物反应器;还包括PLC控制器，在所述的好氧池内设有液位计，在所述正向抽水泵的入水端设置有正向开水阀，在所述反向清洗泵的出水端设有反向开水阀，在所述的第二连通口上设有初滤废水开关阀。宝石研磨废水先流入第一集水池，宝石研磨污水从生产车间流入第一集水池，第一连通口上的格栅截留研磨污水中混入的纤维类、毛发类、树叶、塑料残片等杂物，然后流入第二集水池，再流入好氧池中，宝石研磨污水在好氧池内经MBR膜生物反应器过滤后，通过清水泵抽吸滤液从MBR膜生物反应器的出水口流至回用水池，就得到了符合环保要求的清水，能够循环使用，整个处理过程由PLC控制器控制处理，避免工程技术人员直接与废水接触，高效快捷。
