申请日2016.12.31
公开(公告)日2017.08.18
IPC分类号C02F11/00; C02F11/12; C02F1/52
摘要
本实用新型公开了一种泥水处理系统，包括泥浆池，泥浆池的中心设有第一泥浆泵，第一泥浆泵的左侧设有第一支撑杆，第一泥浆泵的右侧设有第二支撑杆，第一支撑杆上连接有穿过泥浆池左侧壁的第一横杆，第二支撑杆上连接有穿过泥浆池右侧壁的第二横杆，所述第一横杆和第二横杆上设有搅拌叶片;第一电机通过第一皮带与第一横杆连接，第二电机通过第二皮带与第二横杆连接;泥浆池的上部设有泥浆进口;所述第一泥浆泵连接压榨机的进料口，压榨机的下方设有废水收集槽，废水收集槽的出口连接沉淀池;压榨机的出泥口连接储泥箱。本实用新型泥水处理系统结构简单，使用方便，能够对泥浆进行水、泥分离，将废水和泥块进行二次利用，极大的节省了资源。

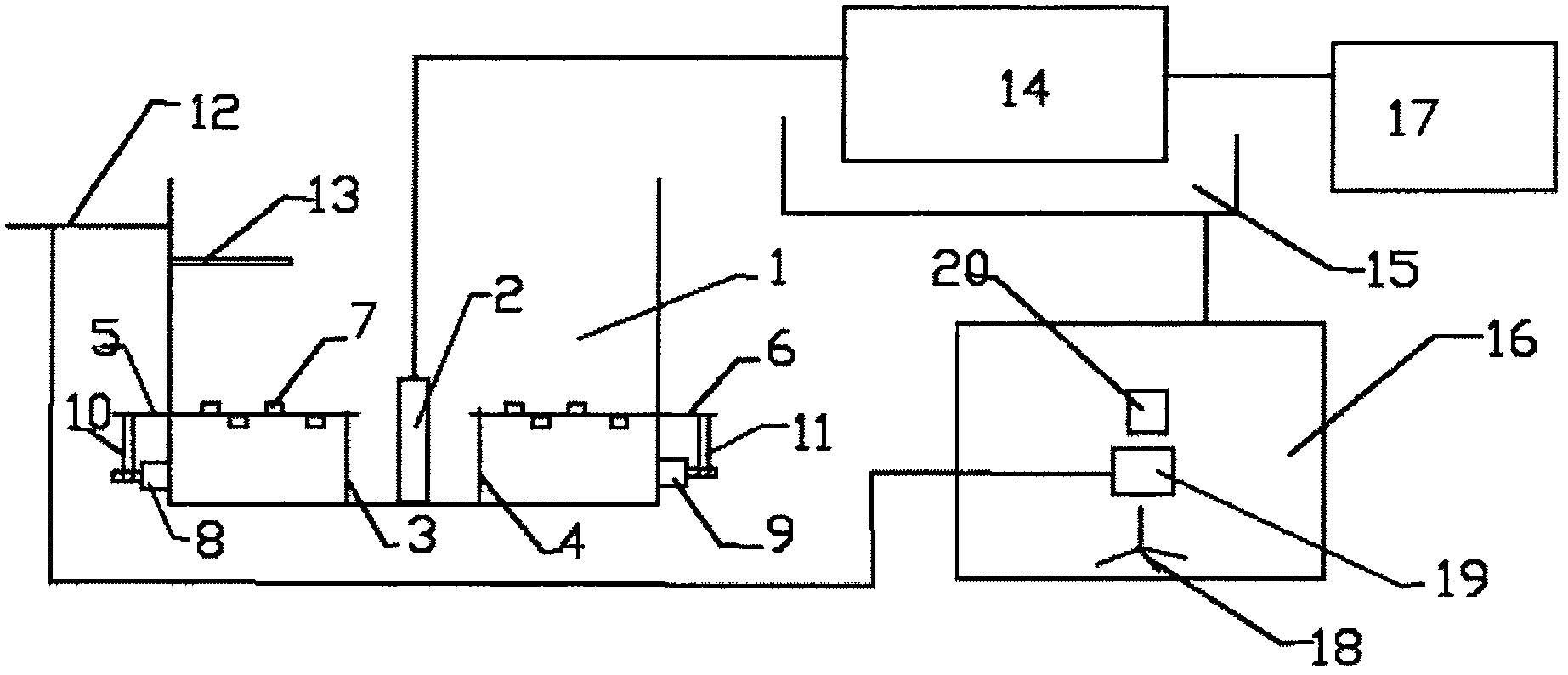

摘要附图
权利要求书
1.一种泥水处理系统，其特征在于，包括泥浆池，泥浆池的中心设有第一泥浆泵，第一泥浆泵的左侧设有第一支撑杆，第一泥浆泵的右侧设有第二支撑杆，第一支撑杆上连接有穿过泥浆池左侧壁的第一横杆，第二支撑杆上连接有穿过泥浆池右侧壁的第二横杆，第一横杆和第二横杆均可以自身轴转动，所述第一横杆和第二横杆上设有搅拌叶片;所述泥浆池的左侧外壁上设有第一电机，泥浆池的右侧外壁上设有第二电机;第一电机通过第一皮带与第一横杆连接，第二电机通过第二皮带与第二横杆连接;泥浆池的上部设有泥浆进口，泥浆进口上连接有泥浆管道，泥浆进口的正下方的泥浆池内壁上设有筛网;所述第一泥浆泵连接压榨机的进料口，压榨机的下方设有废水收集槽，废水收集槽的出口连接沉淀池;压榨机的出泥口连接储泥箱;沉淀池内设有搅拌器、第二泥浆泵、抽水泵，第二泥浆泵与泥浆管道连接，第二泥浆泵位于搅拌器的上方，抽水泵位于第二泥浆泵的上方。
2.如权利要求1所述的一种泥水处理系统，其特征在于，所述筛网的目数为100-200目。
说明书
一种泥水处理系统
技术领域
本实用新型属于泥水处理技术领域，具体涉及一种泥水处理系统。
背景技术
目前，在卫生洁具的生产过程中，泥浆不会被完全利用，会产生大量的污泥水，若对这些污泥水直接排放，不仅会造成环境污染，也会造成水资源的浪费，污泥的沉淀还会堵塞管道，清理时会浪费大量的人力物力，进而影响生产效率，变相的提高生产成本。
若对污泥水进行处理回收利用，不仅解决了排放问题，而且有助于污泥水再利用。因此，需要提供一种新的技术方案解决污泥水的处理问题。
实用新型内容
本实用新型的目的在于提供一种泥水处理系统。
为实现上述目的，本实用新型采用如下技术方案：
一种泥水处理系统，包括泥浆池，泥浆池的中心设有第一泥浆泵，第一泥浆泵的左侧设有第一支撑杆，第一泥浆泵的右侧设有第二支撑杆，第一支撑杆上连接有穿过泥浆池左侧壁的第一横杆，第二支撑杆上连接有穿过泥浆池右侧壁的第二横杆，第一横杆和第二横杆均可以自身轴转动，所述第一横杆和第二横杆上设有搅拌叶片;所述泥浆池的左侧外壁上设有第一电机，泥浆池的右侧外壁上设有第二电机;第一电机通过第一皮带与第一横杆连接，第二电机通过第二皮带与第二横杆连接;泥浆池的上部设有泥浆进口，泥浆进口上连接有泥浆管道，泥浆进口的正下方的泥浆池内壁上设有筛网;所述第一泥浆泵连接压榨机的进料口，压榨机的下方设有废水收集槽，废水收集槽的出口连接沉淀池;压榨机的出机口连接储泥箱;沉淀池内设有搅拌器、第二泥浆泵、抽水泵，第二泥浆泵与泥浆管道连接，第二泥浆泵位于搅拌器的上方，抽水泵位于第二泥浆泵的上方。
为了防止其他杂物的进入，所述筛网的目数为100-200目。
本实用新型泥水处理系统结构简单，使用方便，能够对泥浆进行水、泥分离，将废水和泥块进行二次利用，极大的节省了资源;当淤泥沉淀过多时，使用搅拌装置转动淤泥，极大了方便了淤泥的处理，提高泥浆处理效率，不需要专人进行清理，节省了人力，适合工厂推广使用。
